O Sim+ 1463 por Dentro

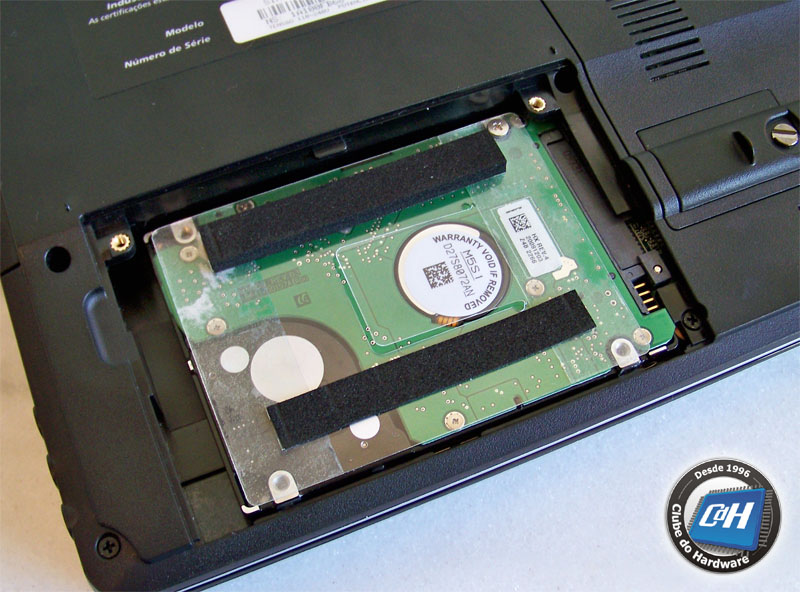

Remover a unidade de disco rígido é muito simples. Basta remover dois parafusos, retirar a tampa e remover a unidade, deslizando-a para a esquerda.

Figura 11: Baia da unidade de disco rígido.

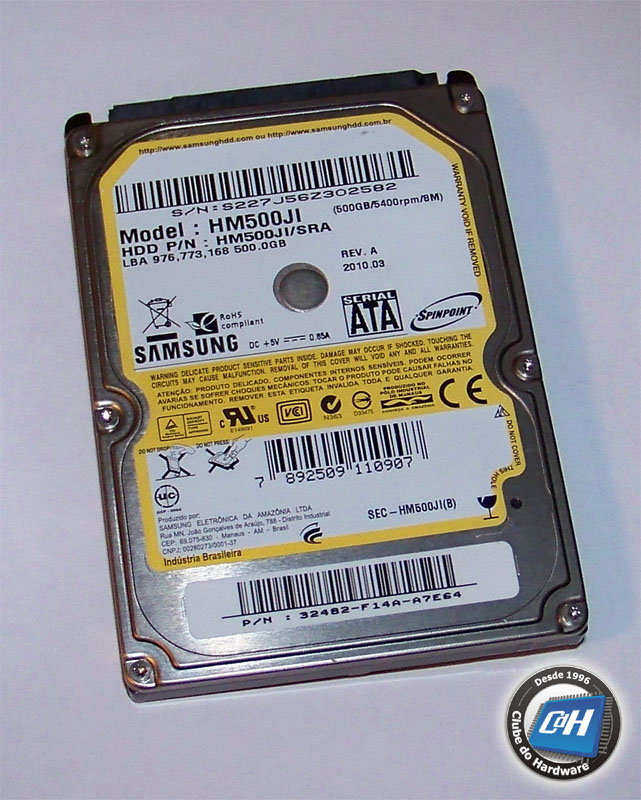

O disco rígido que vem no Sim+ 1463 é o HM500JI da Samsung, de 500 GB de capacidade, 8 MB de cache e rotação de 5.400 rpm.

Figura 12: Disco rígido.
Removendo da tampa principal do notebook a primeira coisa que se nota é que a ventoinha que refrigera o processador é fixa na tampa. Esse sistema mostrou-se bem prático, pois a ventoinha sai junto com a tampa e facilita o acesso à placa-mãe.

Figura 13: Tampa traseira.

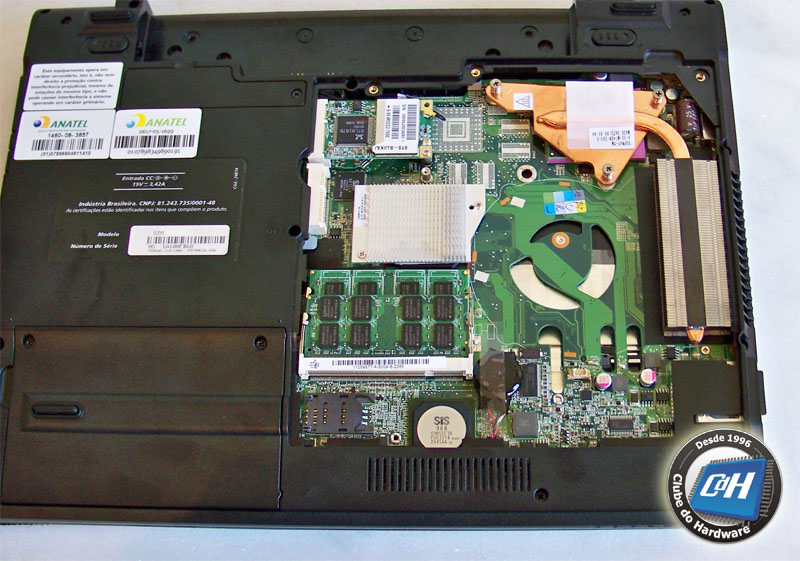

Na Figura 14 você tem uma visão geral da placa-mãe do notebook. Note o cooler do processador na parte superior, ligado por um heatpipe ao dissipador da direita.

Figura 14: Placa-mãe.
