A ASUS ROG Strix GeForce RTX 2070 SUPER Advanced edition - parte 1
A ASUS ROG Strix GeForce RTX 2070 SUPER Advanced edition tem 300 mm de comprimento e ocupa três slots. Ela usa três ventoinhas de 90 mm.
Na Figura 3 podemos ver os conectores de vídeo da placa, sendo dois conectores DisplayPort 1.4, dois conectores HDMI 2.0b e um conector USB tipo C.
Figura 3: conectores de vídeo
Na Figura 4 vemos a parte de cima da placa. Os logotipos acendem com LEDs RGB. Podemos ver também os dois conectores de alimentação PCI Express de oito pinos.
Figura 4: vista de cima

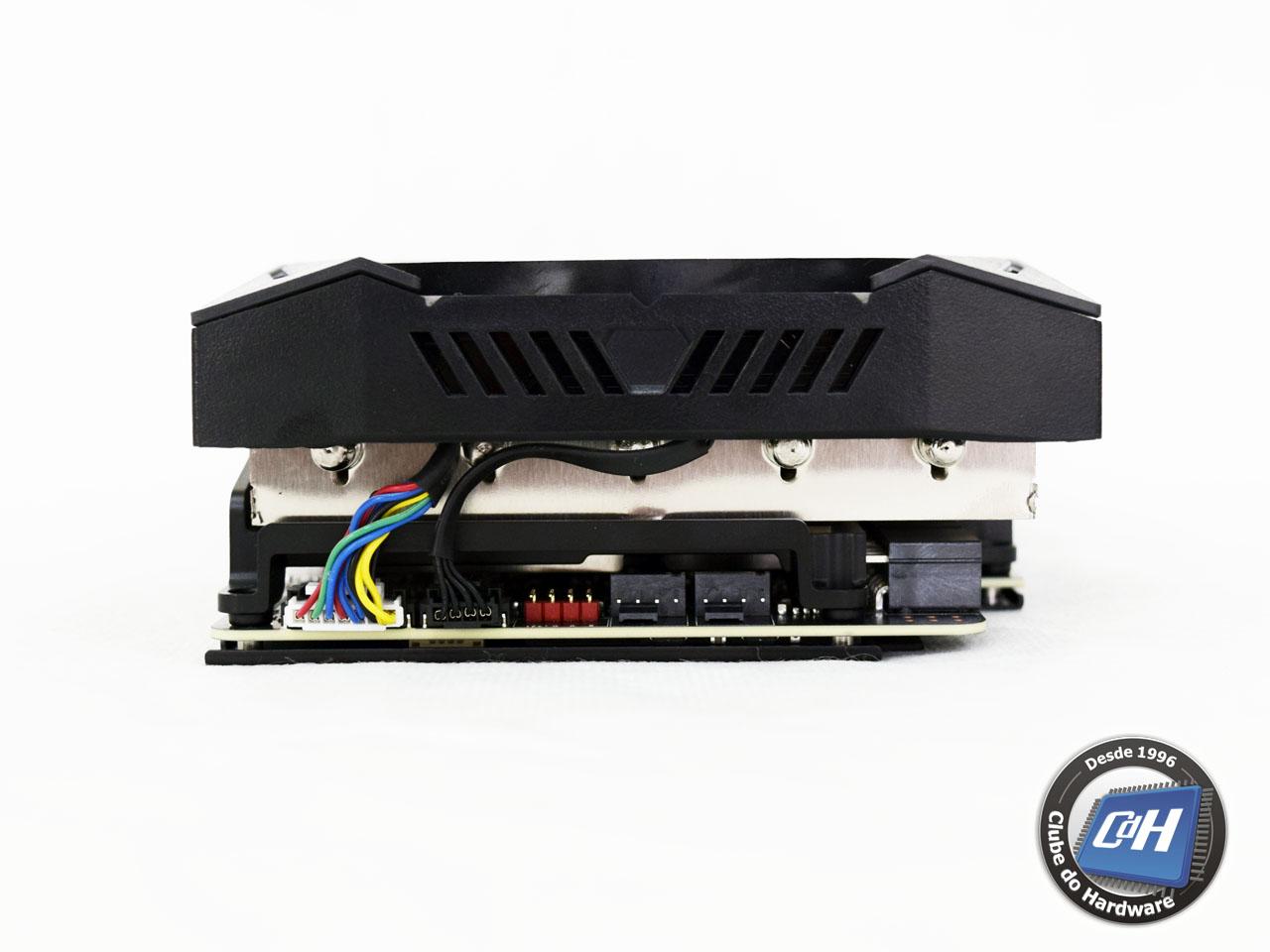

Na Figura 5 vemos a extremidade da placa de vídeo, que é aberta. Aqui podemos ver um conector RGB de quatro pinos, para controlar ventoinhas ou fitas de LED para que acendam com a mesma cor da iluminação da placa de vídeo, e dois conectores de quatro pinos para controlar ventoinhas de gabinete pela placa de vídeo.
Figura 5: extremidade
Na Figura 6 podemos ver o conector NVVLink, que serve para conectar duas placas de vídeo em SLI, bem como um botão que serve para ligar ou desligar a iluminação da placa.
Figura 6: conector SLI e botão dos LEDs

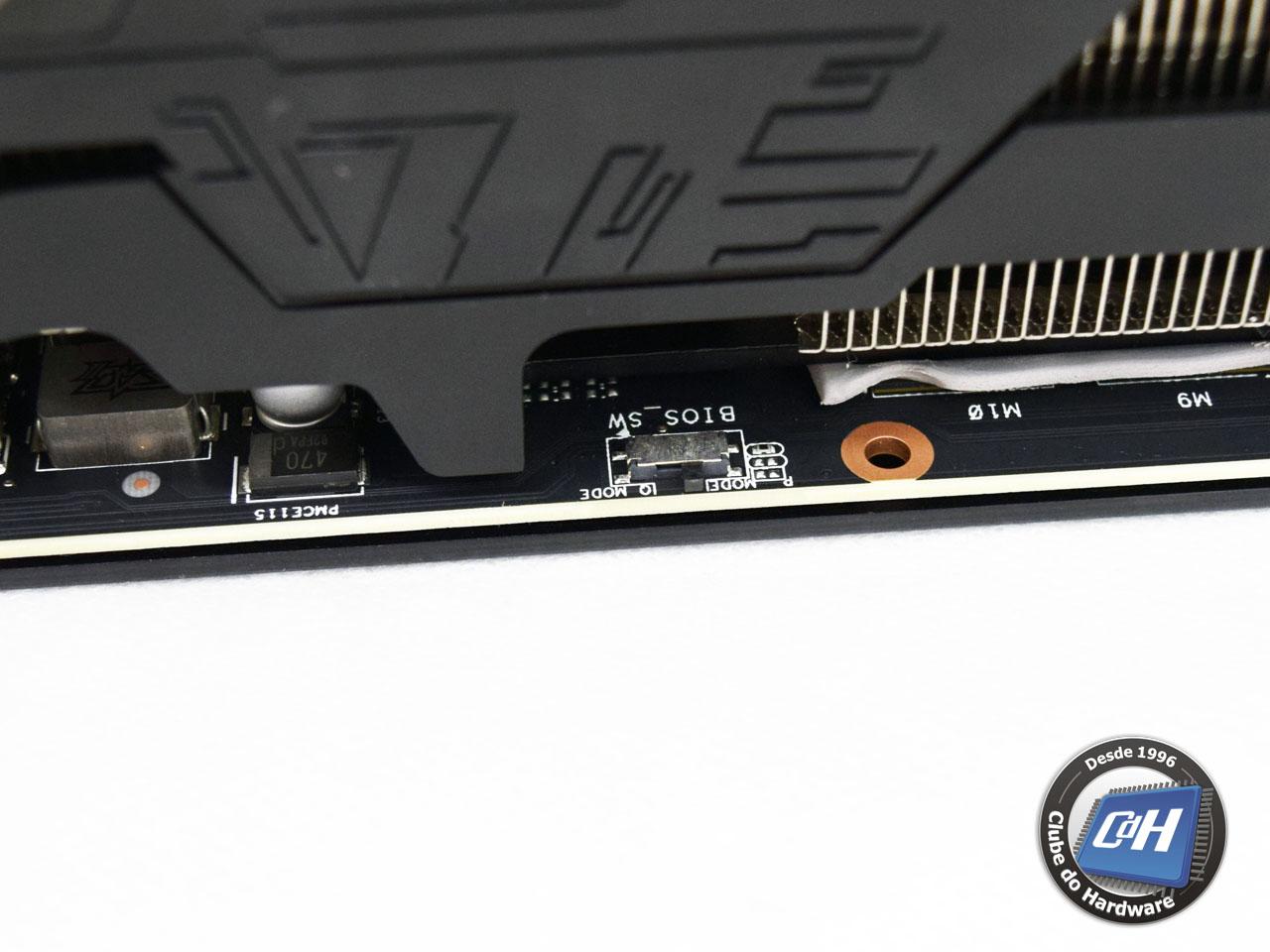

Já na Figura 7 vemos uma pequena chave que seleciona entre as duas BIOS da placa de vídeo. Por padrão, há uma BIOS "normal" e outra que limita as ventoinhas para um funcionamento mais silencioso.
Figura 7: chave seletora de BIOS
