Padrões
Existem vários diferentes padrões de fontes de alimentação para PCs. Esses padrões definem não apenas o tamanho físico, mas também o tipo de conectores de uma fonte de alimentação. ATX12V 2.x e EPS12V são os padrões de fontes de alimentação para PCs mais comuns atualmente.
- AT: este padrão foi introduzido pelo IBM PC AT em 1984 e foi usado até o padrão ATX ganhar popularidade em meados dos anos 1990. Fontes de alimentação AT fornecem quatro tensões, +5 V, +12 V, -5 V e -12 V, e o cabo principal da placa-mãe usa um conector de 12 pinos (veja na página anterior). Dos conectores apresentados nas páginas anteriores este tipo de fonte usa apenas os conectores de alimentação para periféricos e o conector de alimentação da unidade de disquete, além do cabo da placa-mãe de 12 pinos.
- ATX: em 1996, a Intel introduziu um novo formato de placa-mãe chamado ATX para substituir o antigo formato AT. Como a placa-mãe ATX tinha dimensões físicas completamente diferentes, novos gabinete foram necessários (“gabinetes ATX”, ao contrário dos “gabinetes AT” usados até então). Com este novo formato de placa-mãe a Intel também propôs um novo tipo de fonte de alimentação com novos recursos, tais como o uso de um conector da placa-mãe de 20 pinos e a introdução de novas tensões, +3,3 V e +5VSB, também conhecida como “tensão de standby”. Esta saída está sempre ligada mesmo quando o computador está desligado, o que permite ao micro desligar sozinho sem a necessidade do usuário pressionar o botão liga/desliga. Dos conectores apresentados nas páginas anteriores este tipo de fonte de alimentação usa apenas um conector da placa-mãe de 20 pinos, os conectores de alimentação para periféricos e o conector de alimentação da unidade de disquete.
- ATX12V v1.x: com processadores consumindo cada vez mais, dois conectores de alimentação extras foram adicionados às fontes de alimentação ATX, um conector de quatro pinos de 12 V (conector ATX12V) e um conector auxiliar de seis pinos (veja na página anterior). A versão 1.3 das fontes ATX12V introduziu o conector de alimentação Serial ATA.

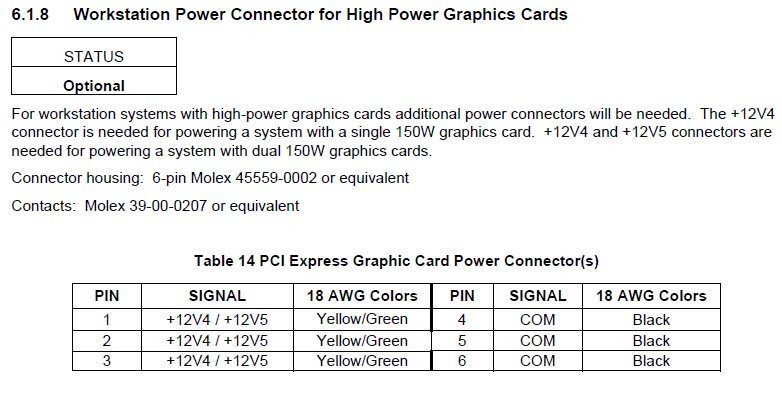

- ATX12V v2.x: este padrão foi introduzido com o lançamento da conexão PCI Express e atualizou o conector de alimentação da placa-mãe para um modelo de 24 pinos (Figuras 6 e 7) e introduziu os conectores de alimentação auxiliar para placas de vídeo de seis e de oito pinos (PEG, Figuras 13 e 14). Este é o padrão usado atualmente.
- ATX12V v3.0: lançado em 2022, adicionou o conector de alimentação de 12+4 pinos para placas de vídeo (12VHPWR).
- EPS12V: este padrão de fonte de alimentação foi especificado pela SSI (Server System Infrastructure) para ser usado em servidores de baixo custo. A versão atual deste tipo de fonte de alimentação usa o mesmo plugue da placa-mãe que as fontes ATX12V v2.x e um novo conector de alimentação para o processador, chamado EPS12V (veja nas Figuras 10, 11 e 12). Como esta fonte traz apenas um novo conector, muitos fabricantes de fontes de alimentação oferecem modelos que são ATX12V v2.x e EPS12V ao mesmo tempo.
Fontes de alimentação ATX12V e EPS12V são voltadas a computadores de mesa e têm um tamanho de 150 mm de largura, 86 mm de altura e 140 mm de profundidade, porém com muitas fontes tendo uma profunidade maior, como 160 mm, 180 mm ou mais.
Existem outros padrões disponíveis para computadores de tamanho reduzido.
- LFX12V: LFX significa Padrão de Perfil Baixo (Low Profile Form Factor). Esta fonte usa os mesmo conectores das fontes ATX12V v2.x, mas tem um tamanho físico diferente: 62 mm x 72 mm x 210 mm (L x A x P).
- CFX12V: CFX significa Padrão Compacto (Compact Form Factor). Esta fonte usa o mesmo conector das fontes ATX12V v2.x, tem formato em “L” e é baseada no tamanho do padrão ATX, com 150 mm de largura na sua parte superior e 101,6 mm de largura na sua parte inferior.
- TFX12V: TFX significa Padrão Fino (Thin Form Factor). Esta fonte usa o mesmo conector da fonte ATX12V v2.x, mas tem um tamanho físico diferente: 65 mm x 85 mm x 175 mm (L x A x P).
-
SFX12V: SFX significa Padrão Pequeno (Small Form Factor).Esta fonte usa o mesmo conector das fontes ATX12V v2.x e pode ser encontrada em diferentes tamanhos físicos e diferentes configurações de ventoinhas:
- 100 mm x 50 mm x 125 mm (L x A x P) (também conhecido como “40mm Fan Profile”, “Perfil com Ventoinha de 40 mm”)
- 100 mm x 63,5 mm x 125 mm (L x A x P) (também conhecido como “Top Mount Fan Profile”, “Perfil com Ventoinha Montada em Cima”)
- 125 mm x 63,5 mm x 100 mm (L x A x P) (também conhecido como “Reduced Depth Top Mount Fan Profile”, “Perfil com Ventoinha Montada em Cima e Com Profundidade Reduzida”)
- 100 mm x 63,5 mm x 125 mm (L x A x P) (também conhecida como “60mm Fan Profile”, “Perfil com Ventoinha de 60mm”)
- 138 mm x 86 mm x 101,4 mm (L x A x P) (também conhecida como “PS3 Profile”, “Perfil Playstation 3”)
-
