Hackear um bina pra receber informações no arduino

neuberfran · 9 de janeiro de 2015

Com base no projeto desse: http://oliversmith.io/technology/2011/10/02/mqtt-caller-display-hacking-the-bt-caller-display-50-serial-port/

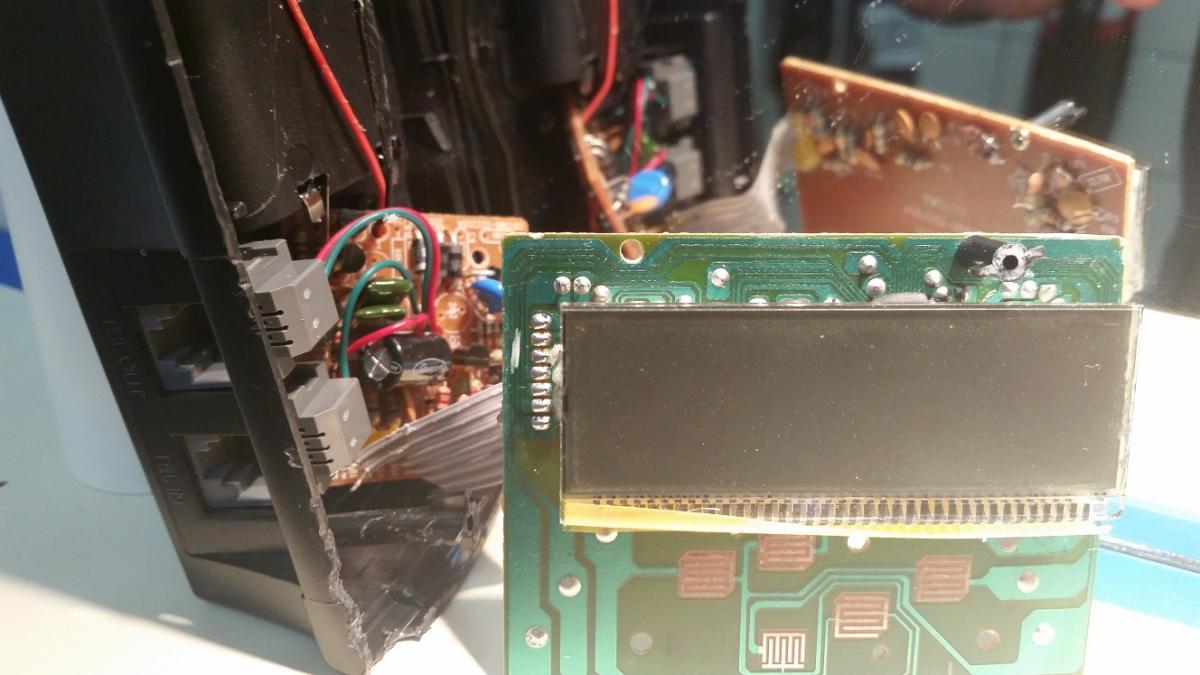

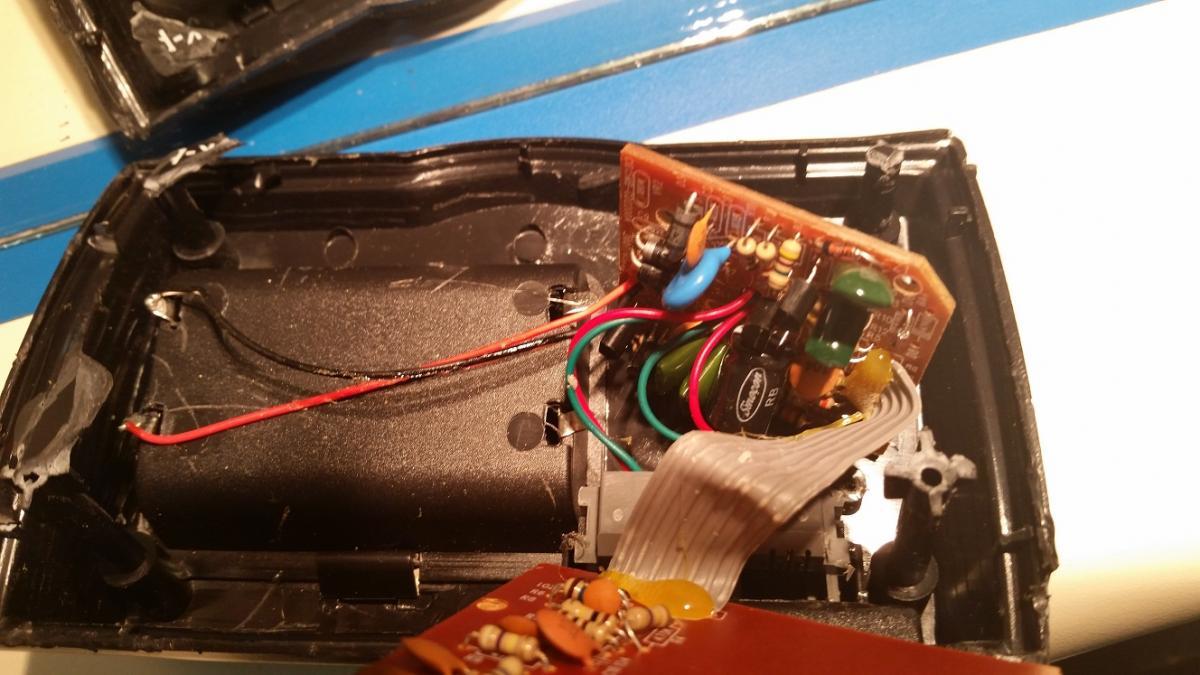

quero que o meu bina (usado) fotos anexas, possam transferir dados digitais pro arduino (ao invés desses dados irem pra lcd do bina)

preciso de dicas e/ou

um freela

aphawk · 10 de janeiro de 2015

@neuberfran,

Esse seu bina tem uma porta serial de saída ? Se tiver é exatamente igual. Se não tiver, não dá.

Paulo

neuberfran · 10 de janeiro de 2015

@neuberfran,

Esse seu bina tem uma porta serial de saída ? Se tiver é exatamente igual. Se não tiver, não dá.

Paulo

tem como você ampliar a foto e me ajudar a responder ???? (nao vi nem Ci nele e olha que olhei varias vezes

(em todo caso hoje achei uma placa de fax modem aqui e ..............o projeto continuara de alguma forma

Pinhed · 10 de janeiro de 2015

Dá pra pegar o sinal direto do LCD.

Já vi projeto muito semelhante em www.amarok.demon

Enfim, é um projeto legal, você só precisa se familiarizar com o bina.

neuberfran · 10 de janeiro de 2015

O site www.amarok.demon não existe mais

neuberfran · 14 de janeiro de 2015

alguém

aphawk · 15 de janeiro de 2015

@neuberfran,

voce mesmo pode fazer com um simples HT9032C da Holtek, e lendo os dados dele com um Arduíno.

http://www.holtek.com.tw/english/tech/appnote/comm/pdf/ha0053e.pdf

Paulo

neuberfran · 15 de janeiro de 2015

Não é simples. Tem que fazer uma PCB com esse ci e 2 rj11

xyko-2020 · 15 de janeiro de 2015

@aphawk

Bem simples.

Em toda ligação telefonica é enviado um sinal DTMF que a linha receptora pode identificar antes mesmo que o aparelho toque.

aphawk · 15 de janeiro de 2015

@,

Não é tão simples assim... os tempos do DTMF do BINA sao bem curtinhos...

Paulo

xyko-2020 · 15 de janeiro de 2015

Paulo, estamos falando em quanto tempo?

neuberfran · 15 de janeiro de 2015

xykoTE ainda indefinifo

aphawk · 15 de janeiro de 2015

@,

O DTMF é transmitido no intervalo dos pulsos de ring, e são vários caracteres nesse tempo. Ainda não achei a norma brasileira sobre o tal de BINA, mas creio que hoje em dia o Brasil também aceita a norma FSK, que é adotada em mais de meio mundo.

De qualquer maneira, se o autor não quer projetar uma placa e escrever o software, não vai adiantar nada....

Paulo

neuberfran · 15 de janeiro de 2015

quero sim

aphawk · 16 de janeiro de 2015

@neuberfran,

Aqui é quase tudo o que voce precisa, só que os dados estão disponíveis no formato paralelo, mas dá para ligar no Arduíno e receber sem nenhum problema !

http://www.rogercom.com/pparalela/Lpt-ID.htm

Paulo

neuberfran · 16 de janeiro de 2015

você disse: dá pra ligar no arduino e receber sem problema ..<br />

<br />

O projeto do Roger ou o meu bina a ser hackeado ?

xyko-2020 · 16 de janeiro de 2015

Eu ainda não tinha visto o artigo

http://www.rogercom.com/pparalela/Lpt-ID.htm

Mas é muito interessante.

aphawk · 16 de janeiro de 2015

@neuberfran,

O projeto do Roger.

@,

Esse site tem algumas coisas muito legais, dá uma vasculhada !

Paulo

neuberfran · 16 de janeiro de 2015

<a class='bbc_url' href='http://andypi.co.uk/?p=592'>http://andypi.co.uk/?p=592</a><br/>

<br />

Andy pi

aphawk · 16 de janeiro de 2015

@neuberfran,

Reparou que ele fala "BT Line Caller iD... " ?

isso quer dizer British Telecom, e o padrão dela é FSK, e o modem que ele usou, da US Robotics , tinha a capacidade de demodular esse padrão.

Eu tentei fazer isso fazem muitos anos aqui no Brasil, acho que uns 10 anos kkkk, mas não demodulava pois aqui o padrão é o DTMF Bina.

Paulo

neuberfran · 16 de janeiro de 2015

Basta achar o modem correto neste caso, ou não ?

aphawk · 16 de janeiro de 2015

@neuberfran,

Não. Os modens trabalhavam com FSK, nunca ví um modem decodificar DTMF....

Pode montar o projeto do Rogercom, acredite, é a maneira mais simples de conseguir o que quer. A culpa é do padrão de telefonia brasileiro, que em vez de adotar a norma já existente e adotada pelo ITU, inventou um modo novo ( e claro que os autores patentearam a ideia e "convenceram" o Governo , igual a se faz na Petrobras desde 2006...., e muita gente ganhou rios de dinheiro... ) e assim temos um sistema arcaico e sem compatibilidade....

Paulo

neuberfran · 21 de janeiro de 2015

aphawk, eu ainda fiquei sem saber se é possivel hackear o meu bina ou não

aphawk · 22 de janeiro de 2015

@neuberfran,

Se ele não possui uma saída tipo serial, não dá. Existe uma chance muito pequena mas muito trabalhosa, que é voce descobrir qual é esse display esquisito que tá no seu Bina, e achar toda a documentação de como ele funciona, identificar os sinais todos, e decodificar a comunicação entre p display e o resto do circuito.

E pode por trabalhoso nisso, porque pela foto esse display não é um dos mais conheçidos....

Paulo

BCP · 22 de janeiro de 2015

Ainda não entendi o motivo de se "hackear" um bina! A única "coisa" que o coitado faz é armazenar números de telefones recebidos ou armazenar números discados numa determinada linha!

Se você desconfia de ligações "clandestinas" ou não "desejadas" na sua linha, instale um segundo bina, (em lugar que só você tem acesso), nessa linha e resolva o problema!!!...
