Circuito com vários leds

Recommended Posts

Boas pessoal.
Quero fazer um circuito simples com leds.
O que eu tenho que fazer para calculcar a resistor que vou usar é o seguinte:

R= V de alimentação - V do led/ I (corrente do led)



Eu vou usar leds 3mm azuis.
A conta que fiz foi:

  • Tensão do led (Azul): 2.5v - 3.0v
  • V de alimentação: 12v
  • I (corrente do led): 20mA = 0,02A

Portanto:

  • R=12-9 (se usar apenas 3 leds)/0,02 = 150 ohms.

Gostaria de saber se isto está correto

Compartilhar este post


Link para o post
Compartilhar em outros sites

Então por exemplo se for usar 13 leds azuis preciso:

R= 12 - 39 / 0,02 = 1350 ohms

Certo?

Mas uso um  resitor de 1k5 ohms?

Compartilhar este post


Link para o post
Compartilhar em outros sites

@JDASOUSA

Qual a tensão do LED?

Se, por exemplo, for3,3V e se usar 3 em séries, seria um cálculo assim:

12-9,9=2,1

2.1/0.020=105R

Como todo led tem tolerância acima d 30mA, use resistor de 100R.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu estou a usar os dados

  • vermelho: 1,8v - 2,0v; 0.02A
  • amarelo: 1,8v - 2,0v; 0.02A
  • laranja: 1,8v - 2,0v; 0.02A
  • verde: 2,0v - 2,5v; 0.02A
  • azul: 2,5v - 3,0v; 0.02A
  • branco: 2,5v - 3,0v; 0.02A

Não sei se isto está correto foi o que eu encontrei no google


Mas o calculo que fiz para 13 leds está certo?

Compartilhar este post


Link para o post
Compartilhar em outros sites

está errado amigo. 13 em série ultrapassa os 12v disponíveis. Estaria correto se fosse p.ex 42V ... 42-39...

para 13, faça 4x como disse o amigo @MatheusLPS e um a tua maneira. Todos em paralelo ou seja ligados ao (+) e (-) da tua bat

e pensa melhor antes de usares led verde (a brincar...!)

abç

Compartilhar este post


Link para o post
Compartilhar em outros sites

eu vou usar leds azuis.
Então tenho que fazer mais que um circuito certo, ou seja:

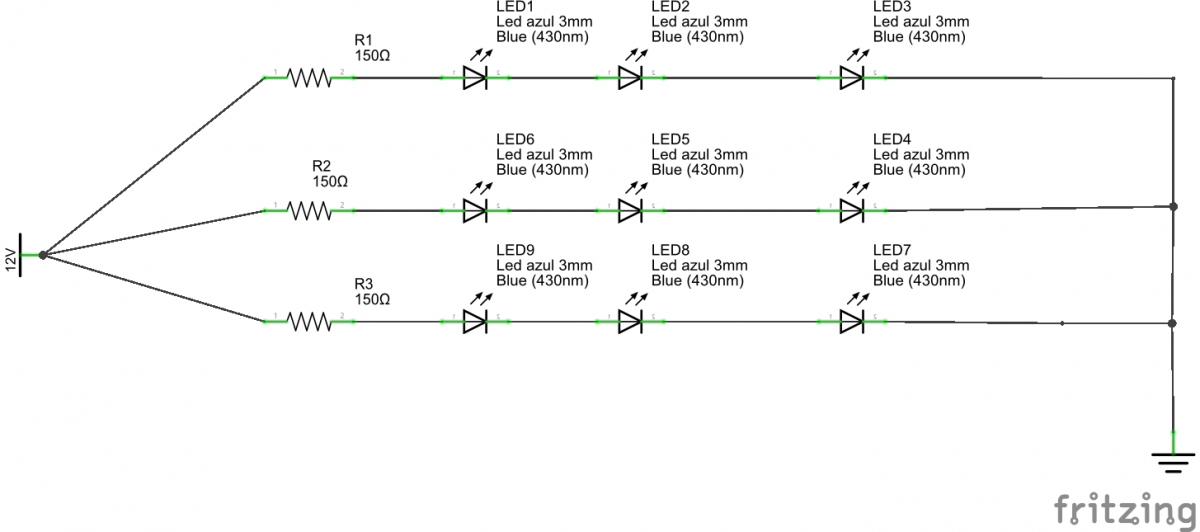

Caso queira usar 9 leds por exemplo é o circuito que deixei em anexo que tenho que fazer

post-732126-0-16067200-1425920925_thumb.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@JDASOUSA,



Medí alguns Leds que tenho aqui :



Branco com 25 mA = 3,30 Volts

Azul com 25 mA = 3,45 Volts.



Antes de montar um circuito que use vários leds em série , tem de saber qual é a tensão real do Led que voce pretende usar... pois é uma diferença de 0,3 a 0,45 Volts PARA CADA LED. Pode ser o suficiente para não acender por falta de tensão ( ou corrente ) ....



Paulo

Compartilhar este post


Link para o post
Compartilhar em outros sites

Então por exemplo se for usar 13 leds azuis preciso:

R= 12 - 39 / 0,02 = 1350 ohms

Certo?

Mas uso um  resitor de 1k5 ohms?

Evidentemente que não amigo... Se a soma da tensão de todos os leds atinge 39 Volts só se sobre eles colocares mais de 39 Volts eles poderão acender..



Vai ai uma calculadora interessante para usares no calculo do resistor, com a vantagem que já te da o esquemático bem como o desenho da ligação..

Olha o que tens de fazer para ligar 13 leds com 3,3  Volts numa fonte de 12 Volts: http://ledcalculator.net/default.aspx?values=12,3.3,20,13,0〈=pt-BR

Compartilhar este post


Link para o post
Compartilhar em outros sites

Mas o calculo que fiz para 13 leds está certo?

Com 13 leds, considerando seu calculo do post #3, esta errado..









Caso queira usar 9 leds por exemplo é o circuito que deixei em anexo que tenho que fazer

Ai vai depender da tensão característica dos leds.. O circuito que fiz levava em conta 3,3 Volts e 13 leds. Como agora são 9 apenas e sei la de que tensão, não da de saber.. Faca a simulação na calculadora você mesmo. E só preencher. Ate meu cachorro já aprendeu a fazer..



Usando essa calculadora você não vai errar, por exemplo se eu desejasse ligar 53 leds de 3,1 Volts de tensão característica, a 20 mili Amperes de corrente, em uma bateria de 12 Volts, como deveria fazer???

Assim:  http://ledcalculator.net/default.aspx?values=12,3.1,20,53,0〈=pt-BR

Compartilhar este post


Link para o post
Compartilhar em outros sites

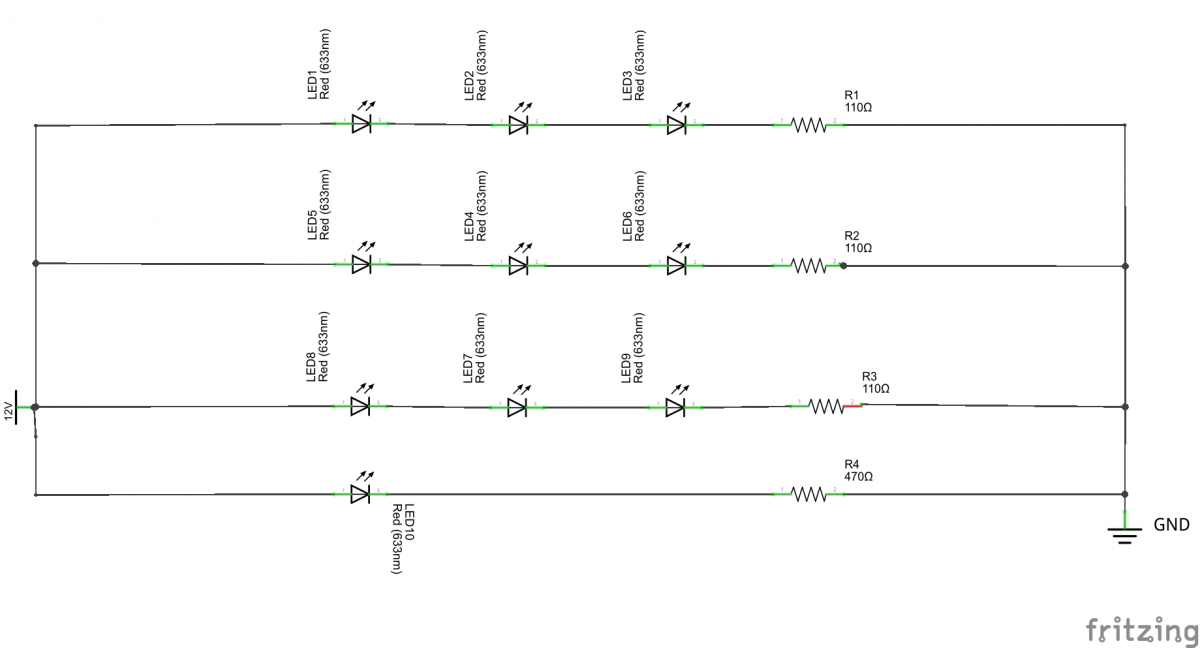

So uma questão o resistor é no polo negativo do led?


então se for led de 3,3v fica como a imagem em anexo:

A unica coisa que me esta a fazer confusão é que sempre ouvi dizer que o resistor vai no positivo do led.
E aqui vai no negativo

post-732126-0-77301600-1425937837_thumb.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tanto faz o local do resistor. Ele estará em série com o circuito. A corrente será a mesma.

Falou

Compartilhar este post


Link para o post
Compartilhar em outros sites

Engano tanto posso meter no início (no positivo) como no fim ( no negativo)

Obrigado e desculpem la

Inclusive se quiser coloca-lo entre um led e o outro, na mesma serie, pode..

Compartilhar este post


Link para o post
Compartilhar em outros sites

Hum OK, ou seja, posso colocar no incio, no fim ou no meio certo

Exatamente.

PS: Desde que seja em série com a "linha" de Leds...

Compartilhar este post


Link para o post
Compartilhar em outros sites

OK pessoal obrigado e desculpem lá

Não tem que se desculpar! Estamos aqui é para ajudar....

Tenho certeza que, de uma forma ou outra, você tem como nos ajudar também!...

Compartilhar este post


Link para o post
Compartilhar em outros sites

A tabela serve como referência, e de modo geral não vai estar muito errada. Serve para projeto sim...

Se desejares maior acerto, mais precisão, use a tabela e a calculadora de resistor de led já citada para descobrir o valor do resistor para determinado led.

Monte, com auxílio de uma fonte um resistor conforme calculado e o led. Vai acender certo...

Agora meça, com auxílio de um multímetro em Volts, a tensão que se estabeleceu sobre esse led..
Mais precisamente, se desejares, e de posse de voltímetro e também amperímetro, com uma fonte de tensão variável mais um resistor, ajuste a tensão da fonte para que a corrente através do led e resistor seja exato aqueles 20 mA ou outro valor desejado, dentro das especificações geral desse tipo de led (de 5 a 30 mA, pois menos não se vê ligado e mais que isso queima, para leds comuns) e meça a tensão sobre o led..

Ai podes ter a tensão do led em cada corrente, podendo até mesmo desenhares, no papel, a curva de corrente x tensão do mesmo..

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites

A calculadora que falaste da muito jeito, a única coisa agora e saber a tensão dos leds certa.

Mas vou usar a outra tabela obrigado ;)

Compartilhar este post


Link para o post
Compartilhar em outros sites

Por falta de "?" percebo que estás a afirmar...

interessante... prefurada ou perfurada...parônimos com igual sentido e função.

Quanto ao circuito, interessante. Me fez lembrar quando descarregava crt...
