Proteção contra alimentação Invertida

[Nao Sei]

Quais seriam as melhores maneira para protege circuito contra alimentação invertida,com pouca que de tensão e sem fusível?

Até agora eu acho que com mosfet fica bom,porém quase não achei circuito na internet,apesar de bem fácil.

[rjjj]

Coloque um diodo de junção ou Schottky em série com a fonte de tensão. O terminal + da fonte seria ligado ao anodo do diodo e o terminal - ao catodo.







Espero ter ajudado .

[.if]

resistor em série e diodo em antiparalelo com o circuito



eu também...

[Nao Sei]

Coloque um diodo de junção ou Schottky em série com a fonte de tensão. O terminal + da fonte seria ligado ao anodo do diodo e o terminal - ao catodo.







Espero ter ajudado .

Eu não coloquei corrente que querio,seria 10A. Com 10A a queda de tensão daria uns 0.4v,perdendo 4w de potencia,utilizado num encapsulamento to-220,sem dissipador(60°c/W),aumentaria uns 240°c em relação a temperatura ambiente,com um dissipador razoável(15°c/W) ficaria uns 60°c acima da temperatura ambiente.





resistor em série e diodo em antiparalelo com o circuito



eu também...

Seria igual a imagem abaixo(resistência em vez de um fusível)?Neste caso teria um perda grande de potencia no resistor quando ligado corretamente,mesmo sendo um valor pequeno.E sem o resistor necessitaria de um fusivel para não queimar o diodo em caso de alimentação invertida,e o objetivo seria que quando ligar invertido,não precisa-se trocar na nada.(Poderia se um fusivel ptc,contudo o tempo dele para ativar é muito grande,não sei se o diodo suportaria tanto tempo)

[.if]

o 12v e 10A apareceu agora. você pode colocar um mosfet que se polariza com a correta polaridade da alimentação. Ou um relé + 1 diodo na bobina. (mais fácil de visualizar mentalmente o desenho.. ...to sem papel e lapis pra desenhar) . Coloque um led pra avisar que está invertido



Tem algo contra conectores polarizados?

[Nao Sei]

o 12v e 10A apareceu agora. você pode colocar um mosfet que se polariza com a correta polaridade da alimentação. Ou um relé + 1 diodo na bobina. (mais fácil de visualizar mentalmente o desenho.. ...to sem papel e lapis pra desenhar) . Coloque um led pra avisar que está invertido



Tem algo contra conectores polarizados?

Sim,a corrente só estava na imagem,esqueci de dizer. O relé foi uma das primeiras coisas que pensei,só que eu nunca utilizei na pratica.

Contudo tenho mais restrições ainda:

• Placa de circuito impresso
• A corrente vai variar muito rápido,pois aciona o motor dc por pwm.
• Tem comunicação via RF(parece que relé gera interferência)

Será que isto seriam problema?

[.if]

Os 3 itens não têm relação com o título do tópico

Melhor você postar o circuito, como e por quem vai ser utilizado, como vai ser ligado na fonte - bateria - e tal. Na maioria das aplicações um conector ou terminal polarizado

resolve a parada.

[Nao Sei]

Os 3 itens não têm relação com o título do tópico

Melhor você postar o circuito, como e por quem vai ser utilizado, como vai ser ligado na fonte - bateria - e tal. Na maioria das aplicações um conector ou terminal polarizado

resolve a parada.

Então,não especifiquei bem.Conector ou terminal não resolveria o problema,pois ligaria numa bateria,e provavelmente um hora o usuário ligaria errado.

Na verdade só quério algumas ideias novas de como protege e se com mosfet é confiável,pela pouca literatura que achei na internet para esta aplicação.

Mais obrigado pelas dicas.

[Andre Leao]

Utilize uma ponte retificadora. Usando CC na entrada, terá uma queda de tensão de 1,4v (0,7 em cada diodo), a saída vai manter sempre a polaridade correta, mesmo invertendo a polaridade na entrada.



[Nao Sei]

A ideia é boa,porém:

• Queda de tensão elevada
• Muita perda de Pontência

Para 10A perderia 14W,precisaria de um dissipador muito bom.

[Renan Andrade_721437]

Um diodo reversamente polarizado em série no negativo (Negativo da alimentação no catodo) é um sistema muito simples e tambem funciona dependendo da corrente...

[Visitante]

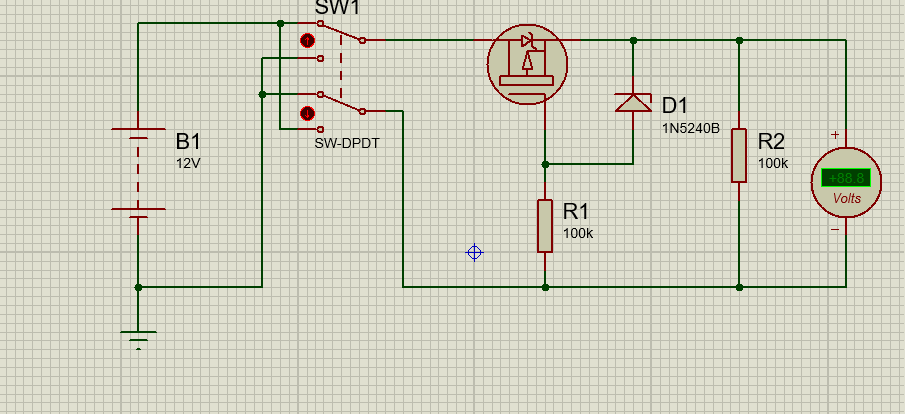

Veja essa simulacao no proteus! a chave simula a inversão da polaridade! O mosfet pode ser de acordo com a carga!

[Nao Sei]

Veja essa simulacao no proteus! a chave simula a inversão da polaridade! O mosfet pode ser de acordo com a carga!

Fiz com mosfet mesmo,esquecir de colocar como resolvido o topico. Na verdade fiz um ponte utilizado mosfet do tipo N e P,aguentou 10A,só tipo P que esquentou um pouco(sem dissipador).
