Como colocar saída de linha em caixa amplificada ?

[Matthwus]

Gente tenho uma caixa amplificada para guitarra, queria colocar uma saída de linha nela, para pegar o som equalizado e jogar em uma mesa, alguém pode ajudar como adaptar essa saída ?

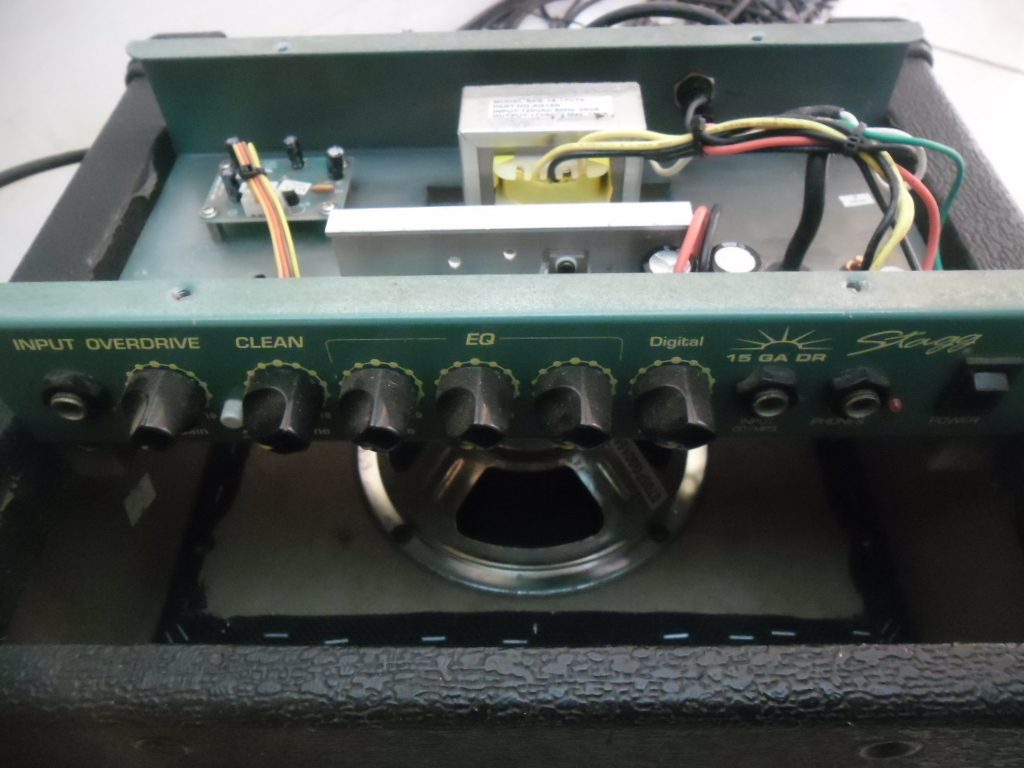

Segue umas imagens do amplificador





[F4b10]

Provavelmente esse amplificador e o equalizador dele é mono, de uma olhada no modelo do CI amplificador que esta parafusado no dissipador, dependendo do modelo pode ser fácil pegar o audio ja equalizado na entrada dele...

[Matthwus]

3 horas atrás, F4b10 disse:

Provavelmente esse amplificador e o equalizador dele é mono, de uma olhada no modelo do CI amplificador que esta parafusado no dissipador, dependendo do modelo pode ser fácil pegar o audio ja equalizado na entrada dele...

Pelo datasheet do Ci eu consigo identificar a entrada de áudio, mas eu posso pegar dali mesmo, e manda pra mesa ? sem passar por mais nada ?

[F4b10]

A mesa geralmente tem seu proprios pre amplificadores, então creio não ter problemas.

[Matthwus]

agora, F4b10 disse:

A mesa geralmente tem seu proprios pre amplificadores, então creio não ter problemas.

Então só pegar o áudio que está na entrada do CI (provavelmente vem do pré) e mandar no conector p10.

[Renato.88]

17 horas atrás, Matthwus disse:

Pelo datasheet do Ci eu consigo identificar a entrada de áudio, mas eu posso pegar dali mesmo, e manda pra mesa ? sem passar por mais nada ?

Entre a caixa e a mesa coloca pelo menos um resistor de 1K e um capacitor de 10uF em série.

[Matthwus]

1 hora atrás, Mestre88 disse:

Entre a caixa e a mesa coloca pelo menos um resistor de 1K e um capacitor de 10uF em série.

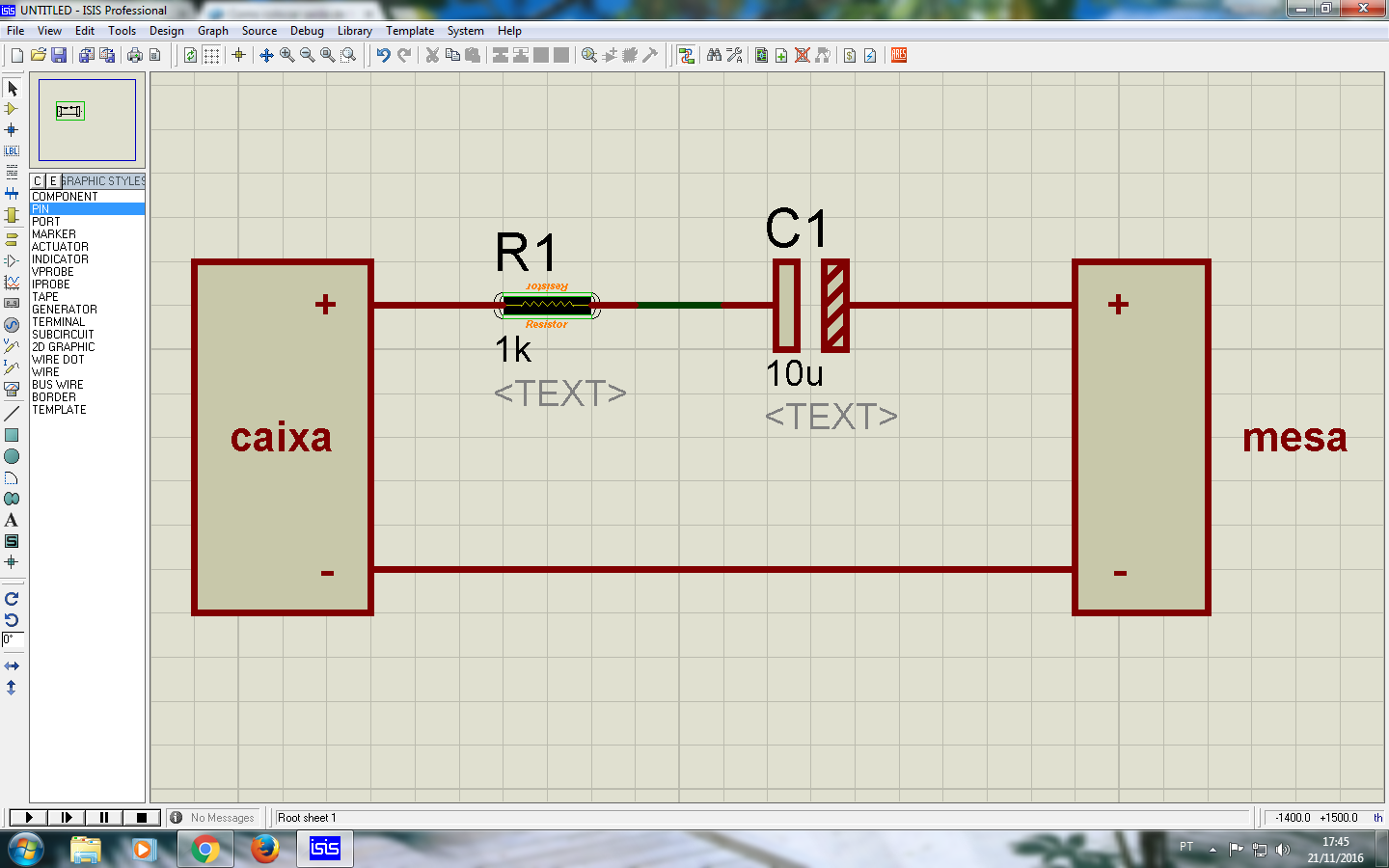

@Mestre88

assim ?

Vou colocar um capacitor não polarizado.

[Renato.88]

3 horas atrás, Matthwus disse:

assim ?

Assim mesmo, no caso aí é a saída do pré lá dentro da caixa.

3 horas atrás, Matthwus disse:

Vou colocar um capacitor não polarizado.

Melhor ainda.

[Matthwus]

16 horas atrás, Mestre88 disse:

Assim mesmo, no caso aí é a saída do pré lá dentro da caixa.

Melhor ainda.

Pronto, reaproveitei um conector que tinha aqui, adicionei um resistor de 1k e um capacitor de 10uF por 16V não polarizado, agora vou fazer uns teste ver como fica antes de furar pra coloca isso na caixa.

depois que soldei que fui reparar que a ordem do capacitor e resistor ficou invertido do que postei no esquema, mas acho que isso não tem problema né ?



Edit:

tomara que fique bom, por que ficar colocando microfone na caixa, só da trabalho, e ainda se não pegar um microfone com boa captação e bem posicionado o som não fica legal.



Vou aproveitar que a caixa já está aberta e desmontada a placa, vou trocar o potenciômetro de volume que não está muito legal, o original da caixa é de 50k, porém só tenho disponível de 100k e de 20k, poderia utilizar esse de 100k ?



edit2:

Bom liguei ela e testei, até funciona, problema é o seguinte, está pegando ruido no falante da caixa, acredito que mesmo passando esse fio que vai ao conector longe do trafo ainda assim está com ruido, sera que jogando esse resistor bem no pé do ci amplificador, melhora ?

[Matthwus]

Edit3:

adicionei dois resistores de 1k, um bem no "pé" do ci amplificador e o outro no conector que ia para a mesa junto com o capacitor, ai liguei e parou a interferência, porém quando plugo o cabo nesse novo conector que vai para a mesa, fica chiando de mais.

[Matthwus]

alguém tem alguma ideia ?
