Tentativa de substituição de mosfet

Recommended Posts

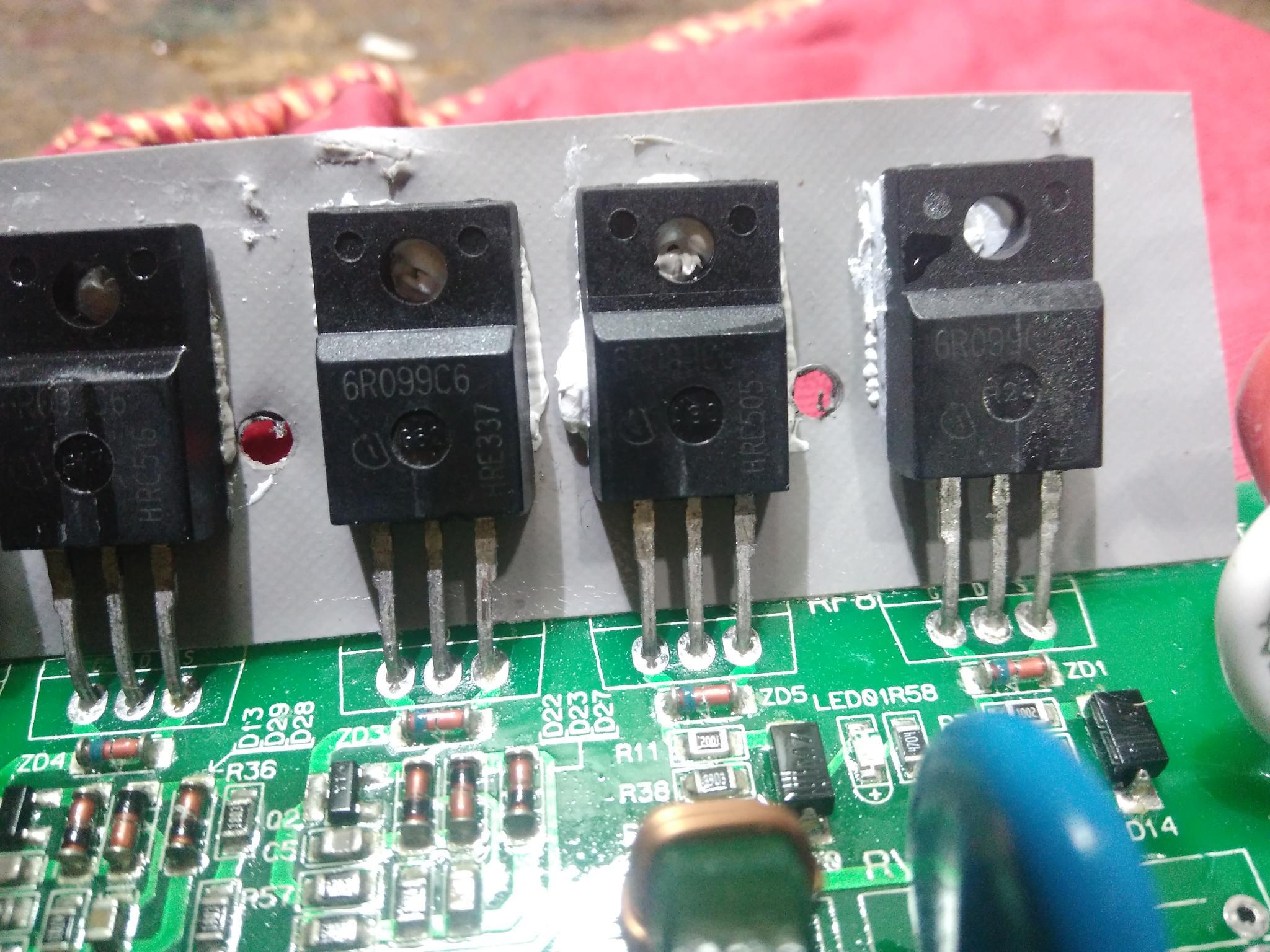

5a2ae5d890b47_transistornovo.png.4c516be403e0a98a0b1a03995fc59884.pngBoa tarde a todos, eu gostaria de saber se posso substituir 4 transistores aparentemente queimados por esse transistor da primeira foto. Não entendo nada a respeito, desculpem se eu estiver falando besteira. IMG_20171208_141119.thumb.jpg.65b231d147ff146852d179d555cd8355.jpgDesde já agradeço a compreensão.

transistor novo.png



Editado por João Carlos Kist

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se é a mesma especificação voce pode trocar. voce vai precisar de um sulgador de solda e um soldador.

O que é esta placa que voce está arrumando?

Compartilhar este post


Link para o post
Compartilhar em outros sites

É o mesmo transistor, só muda o detalhe do encapsulamento.

Coisa fina esse mosfet da Infineon, caro pra dedéu. Fiquei curioso: que equipamento é esse que usa 4 transistores dessa categoria? Esse transistor não queima a toa. Antes da troca verifique antes se a causa da queima não é outra coisa. Dica: quando sofrem picos de tensão muito acima de 650V eles entram em curto. Nesses casos o primeiro estágio da fonte pode ser a causa, em geral o ci regulador. Dependendo da topologia, um mau funcionamento do circuito snuber ou de um diodo freweel  tem a mesma consequência. Se tiverem rompido (abertos) a causa é excesso de corrente.

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico

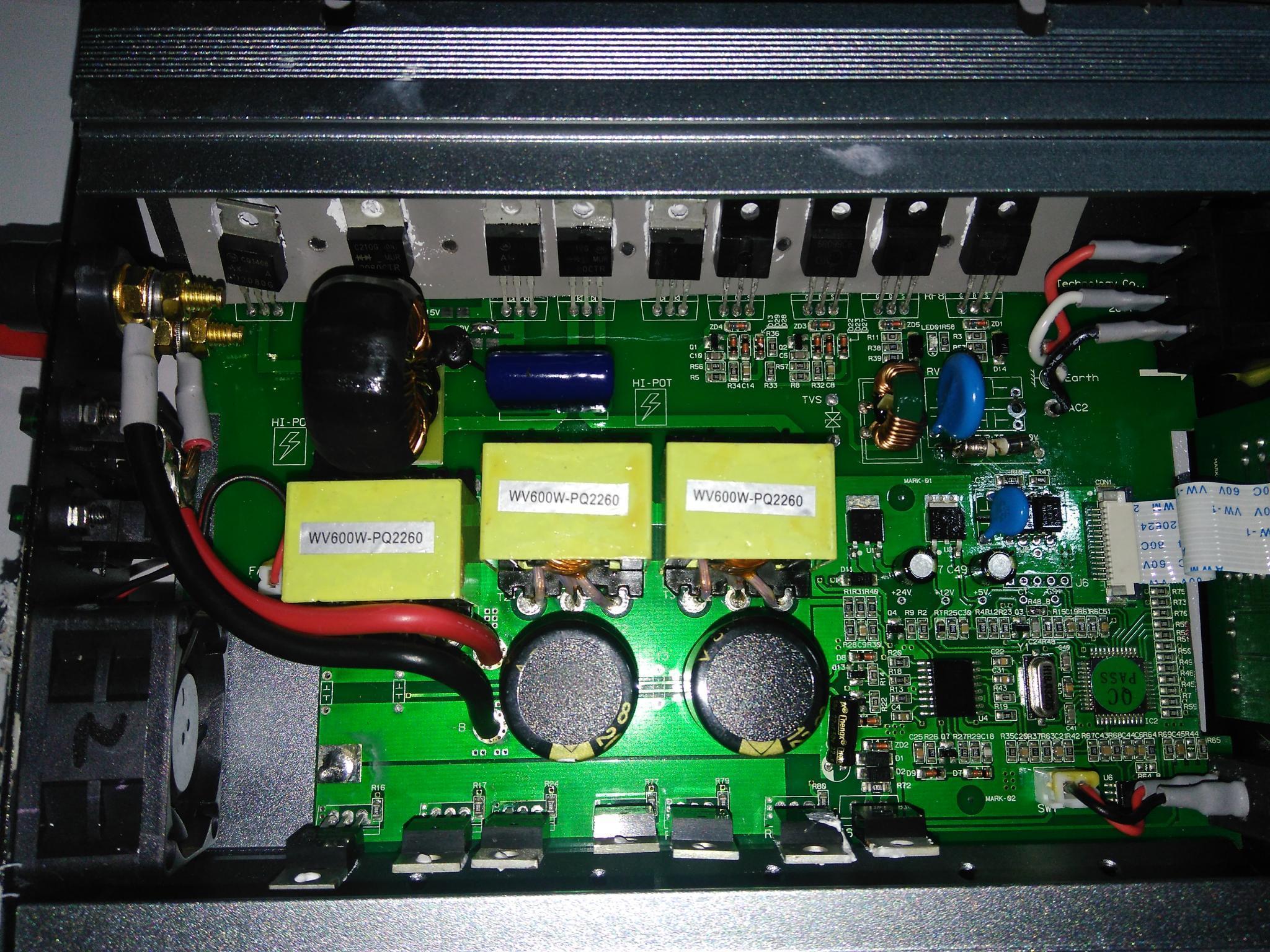

  • @Sérgio Lembo @Rodrigo J Polette Um inversor de frequência grid-tie 22-60vdc / 220vac 600w ... Acredito que tenha sido um raio que caiu na rede elétrica, explodiu o fusível e deve ter causado esse estrago. Um deles está fechando contato em todos os terminais, os outros três não estão chaveando(armando)5a2aee568905f_IMG_20171208_1652391.thumb.jpg.cda9fcd45b031e3bf07e22912fceeb95.jpg.

    Editado por João Carlos Kist

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    3 minutos atrás, João Carlos Kist disse:

    um raio que caiu na rede elétrica, explodiu o fusível e deve ter causado esse estrago.

    Esse fusível está localizado na entrada DC ou na saida AC?

    adicionado 0 minutos depois

    Sabe como medir se um mosfet está bom?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    E, se for substituí-los, esses com a parte metálica atrás, precisarão de isoladores de mica e arruelas plásticas. Eles não devem entrar em contato com o dissipador.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Sérgio Lembo não desse tipo.

    Lembrou-me de algumas tv crt cujo transistor de saída horizontal eram presos ao dissipador por um grampo, mas era exatamente ao contrário que estás imaginando.

    As pontas do grampo eram presas ao dissipador e a parte reta dele ficava na frente do transistor. Tipo uma mola.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Muito obrigado a todos pela colaboração. Fiz o teste de acordo com o vídeo, e estão realmente com problema, importarei algumas unidades e tentarei consertar.
