Conectar power sw e mais outros dois

[Murilo Goes]

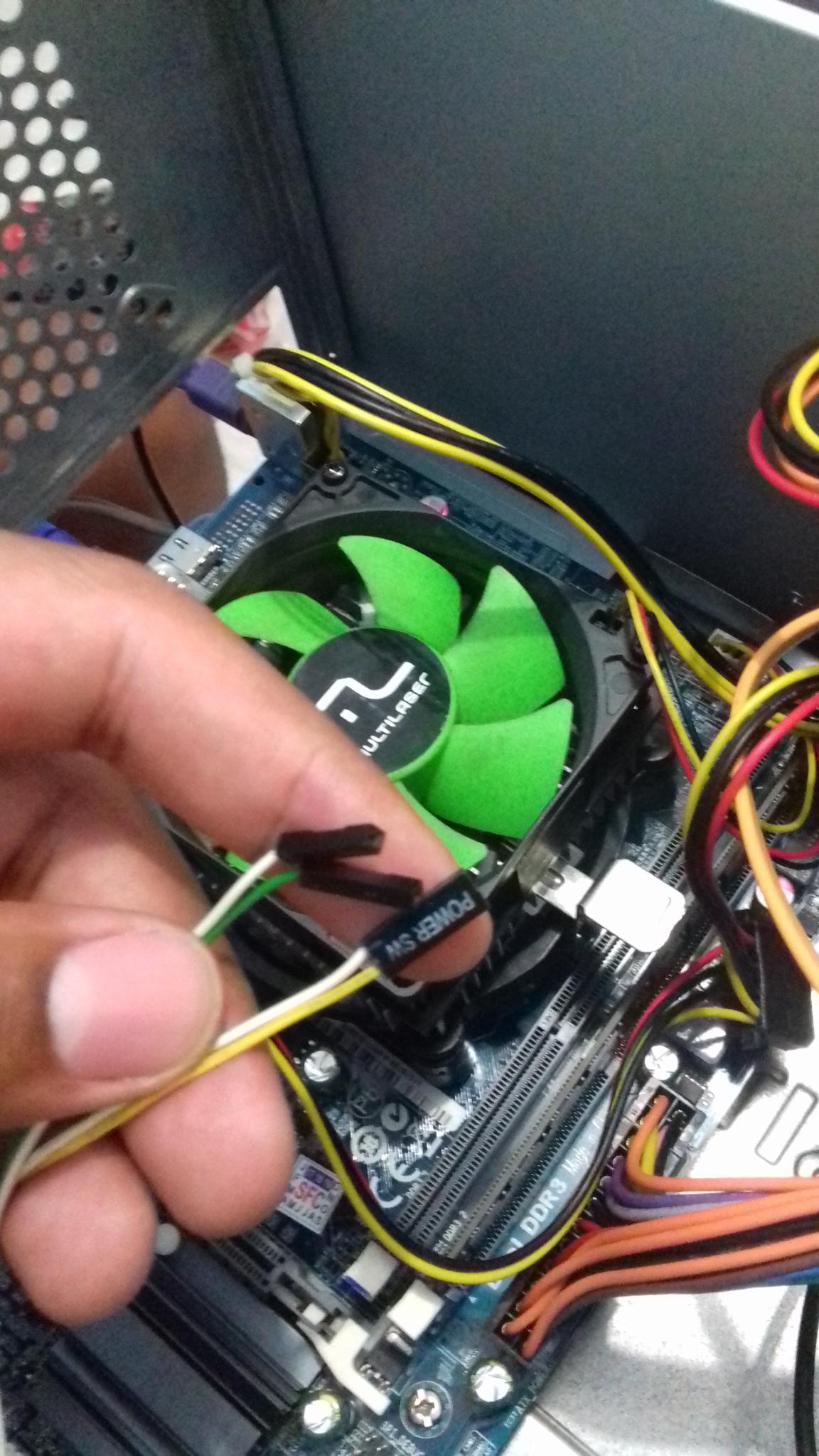

Galera, Boa tarde, todos tutorias que eu assisti, nenhum da certo, eu preciso conectar nesses pinos onde está vermelho, mas só tenho essas quatros cores, que são power sw, led + e led -. Me ajudem pf

[Elder Nauvirth]

@Murilo Goes Nessa parte em vermelho não vai nenhum desses cabos, não sei que tutorial você viu, mas viu bem errado.

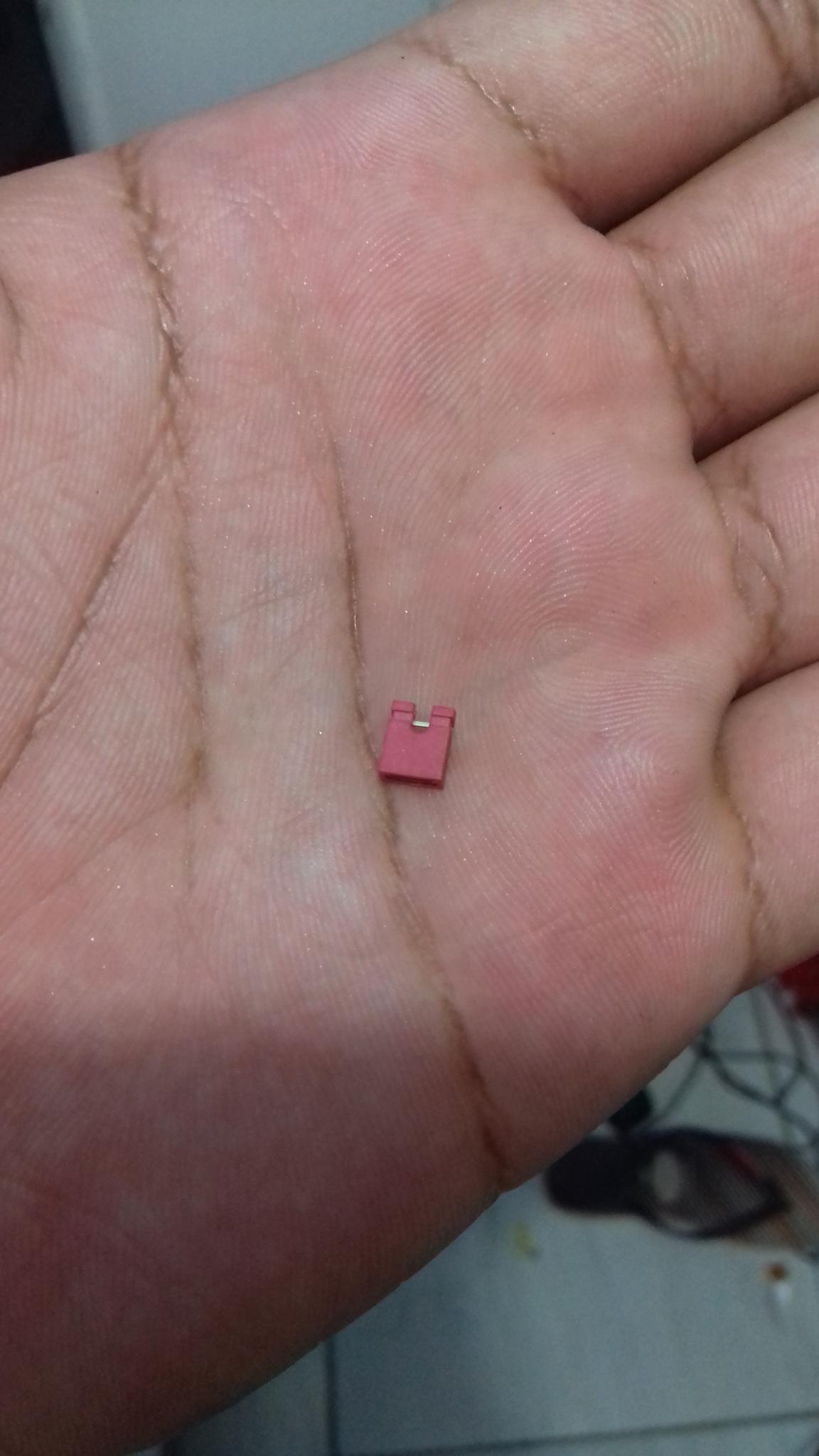

Esse conector vermelho vai um jumper que era para estar ai e não está.



Qual a marca e modelo da placa-mãe ?

[Murilo Goes]

@Elder Nauvirth  esse? pos eih61ce

[Elder Nauvirth]

agora, Murilo Goes disse:

@Elder Nauvirth  esse? pos eih61ce

Esse mesmo.



Sua mobo é uma ecs h61.



O local de colocar os cabos é em outro local.

[Kleber Peters]

O padrão está apresentado abaixo, e deve ser ligado no F_Panel, junto com o cabo do Reset e a luz do HD. Ai onde você está querendo conectar, fica o Clear_CMOS.

adicionado 1 minuto depois

1 minuto atrás, Elder Nauvirth disse:

Sua mobo é uma ecs h61.

Acho que não. Cooler com trava padrão AMD numa mobo Intel?

[Murilo Goes]

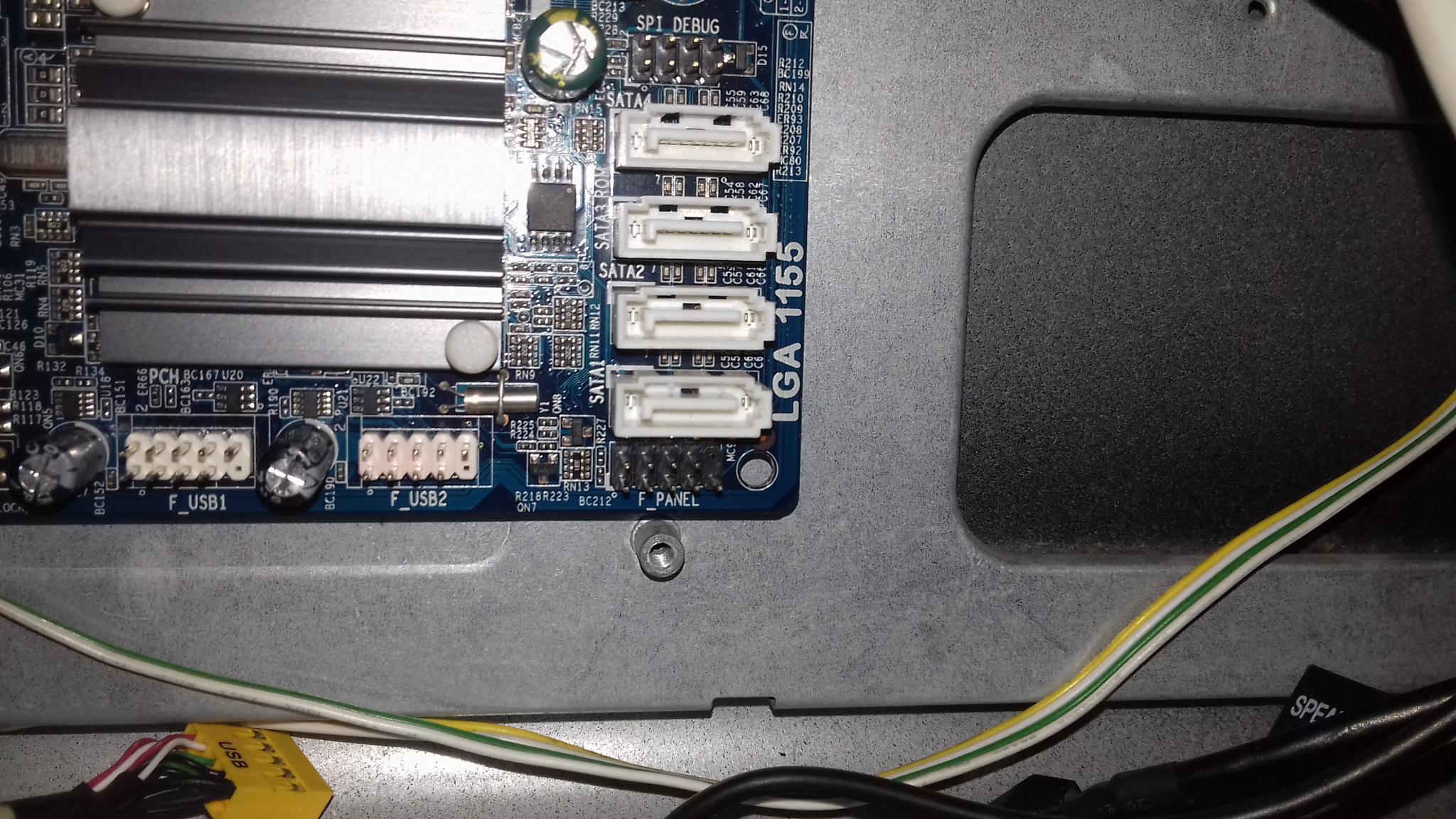

Vão aqui, mas quando eu vejo os tutoriais, vão mais fios e o meu so tem aqueles quatro



[Elder Nauvirth]

2 minutos atrás, Kleber Peters disse:

O padrão está apresentado abaixo, e deve ser ligado no F_Panel, junto com o cabo do Reset e a luz do HD. Ai onde você está querendo conectar, fica o Clear_CMOS.

adicionado 1 minuto depois

Acho que não. Cooler com trava padrão AMD numa mobo Intel?

Também estranhei isso, mas vi uma parte mais abaixo que tem as travas igual ao da intel, também posso estar enganado, pois nunca vi mesmo uma mobo para intel rodar amd, posso ter errado mesmo.

[MarceloSouzaB1]

Procure pelo F_panel na placa-mãe, todas tem uma ligação parecida, reset ao contrário do power, as outras 2 são apenas pra visualizar LEDs de conexão (power led e hard drive led). Não tem mistério.





[Elder Nauvirth]

agora, Murilo Goes disse:

Vão aqui, mas quando eu vejo os tutoriais, vão mais fios e o meu so tem aqueles quatro



Tutorial sempre tem mais, coloque o que seu pc tem e fornece.

[MarceloSouzaB1]

1 minuto atrás, Murilo Goes disse:

Vão aqui, mas quando eu vejo os tutoriais, vão mais fios e o meu so tem aqueles quatro





Os 'outros' não seria ligação do USB?

[Kleber Peters]

2 minutos atrás, Murilo Goes disse:

Vão aqui, mas quando eu vejo os tutoriais, vão mais fios e o meu so tem aqueles quatro



É aí mesmo!





[Murilo Goes]

Pra mim está sendo bicho de quatro cabeça kkkk

[Elder Nauvirth]

@Murilo Goes Amigo eu cheguei a citar sobre essa mobo aqui nesse tópico:





O amarelo e branco é na parte azul conector 5 e 7.



O power led em 2 e 4.

[Kleber Peters]

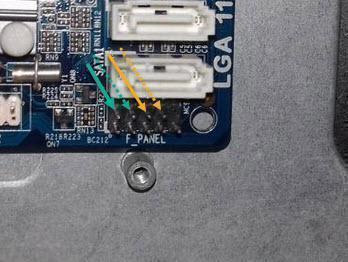

Seta verde sólida para fio verde.

Seta verde pontilhada para branco que acompanha este verde.

Seta amarela sólida para fio amarelo.

Seta amarela pontilhada para branco que acompanha este amarelo.



Os demais fios são do Reset Swith e HDD Led. Devem estar perdidos dentro do seu gabinete.

[Elder Nauvirth]

1 minuto atrás, Kleber Peters disse:

Seta verde sólida para fio verde.

Seta verde pontilhada para branco que acompanha este verde.

Seta amarela sólida para fio amarelo.

Seta amarela pontilhada para branco que acompanha este amarelo.



Os demais fios são do Reset Swith e HDD Led. Devem estar perdidos dentro do seu gabinete.

Excelente observação, eu tinha dito para colocar o power em 5 e 7, não ligaria nunca.



PS: A mobo é igual a minha.

[Murilo Goes]

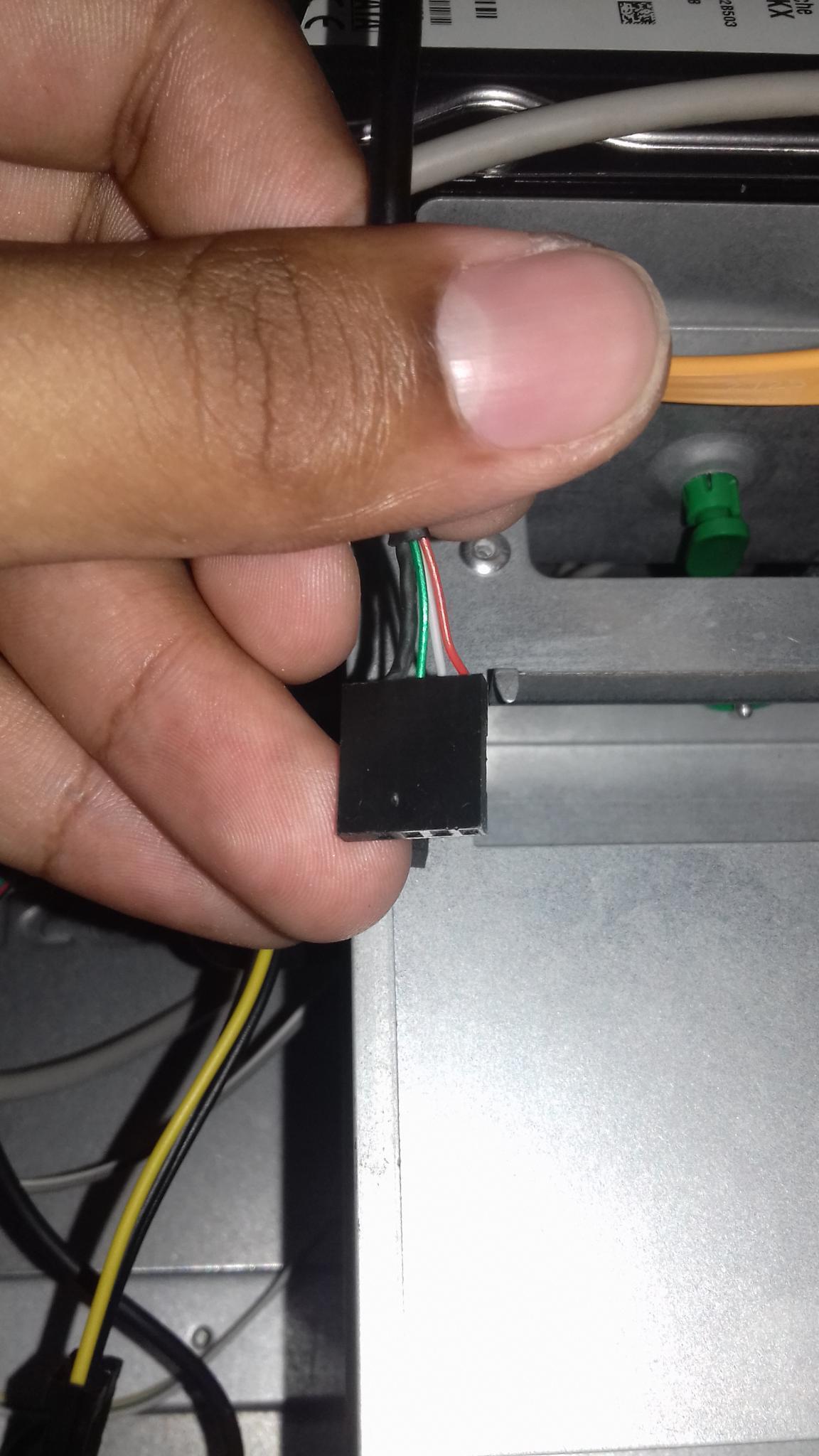

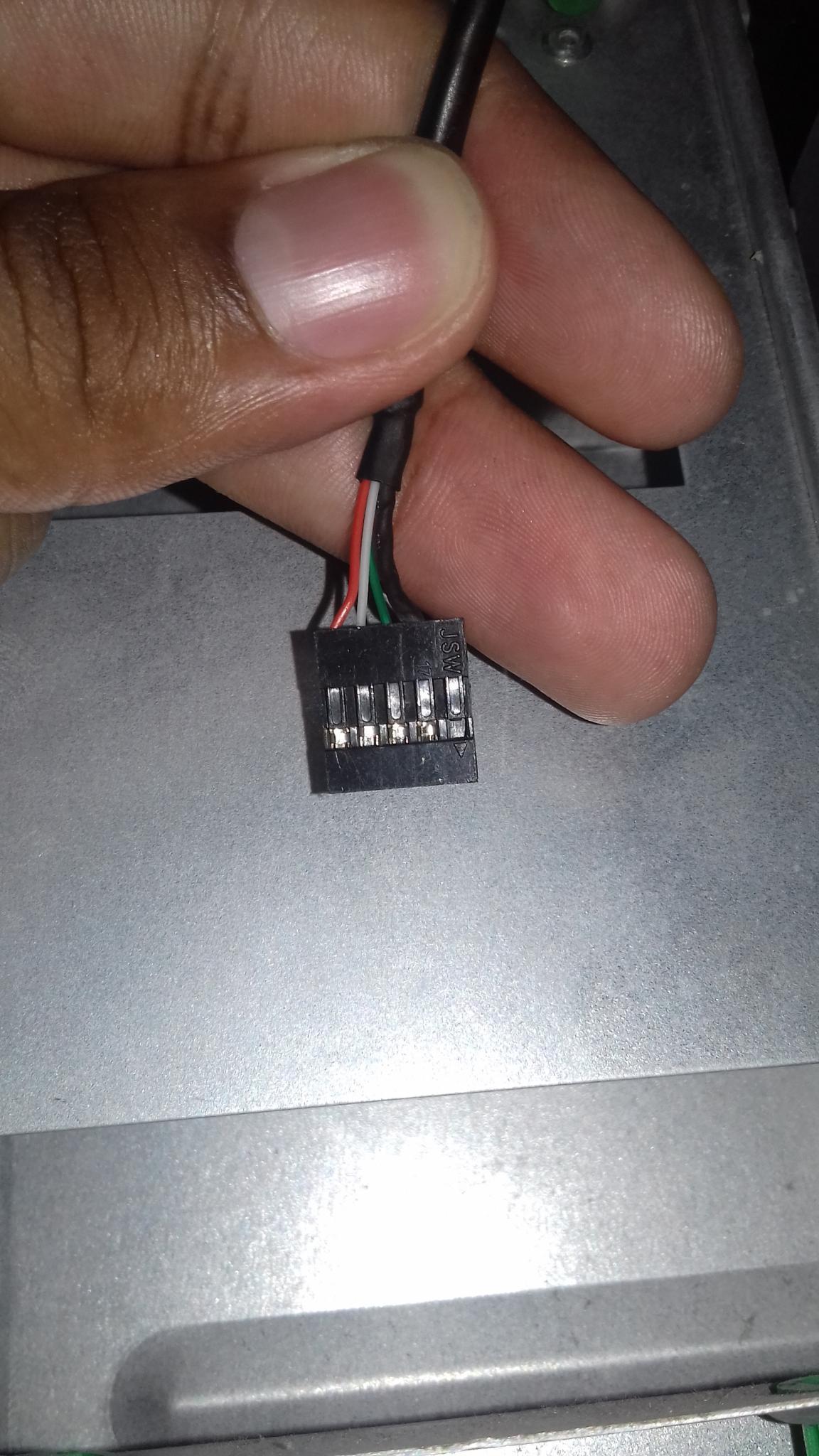

Assim? Tem esse prato sem identificação.

[Elder Nauvirth]

@Murilo Goes Esse preto se não me engano é do leitor de cartão usb, basta colocar ele em algum desses F_usb na parte de cima com 5 pininhos.

[Murilo Goes]

Ok, o resto está de acordo, nos lugares certos?

[Elder Nauvirth]

1 minuto atrás, Murilo Goes disse:

Ok, o resto está de acordo, nos lugares certos?

Sim amigo, demais conexões que precisar fazer basta seguir a indicação, normalmente vem escrito algo na mobo e no cabo.



Realmente é difícil conector os cabos do painel frontal que são os piores, o mais difícil é quando o cabo do painel frontal é todo preto sem identificação.

[Murilo Goes]

Obrigado @Elder Nauvirth e @Kleber Peters estou digitando essa mensagem do meu computador, está funcionando.

[Kleber Peters]

Massa... parabéns!
