Vu meter 40 leds com LM324N

[Emerson Paz Pereira]

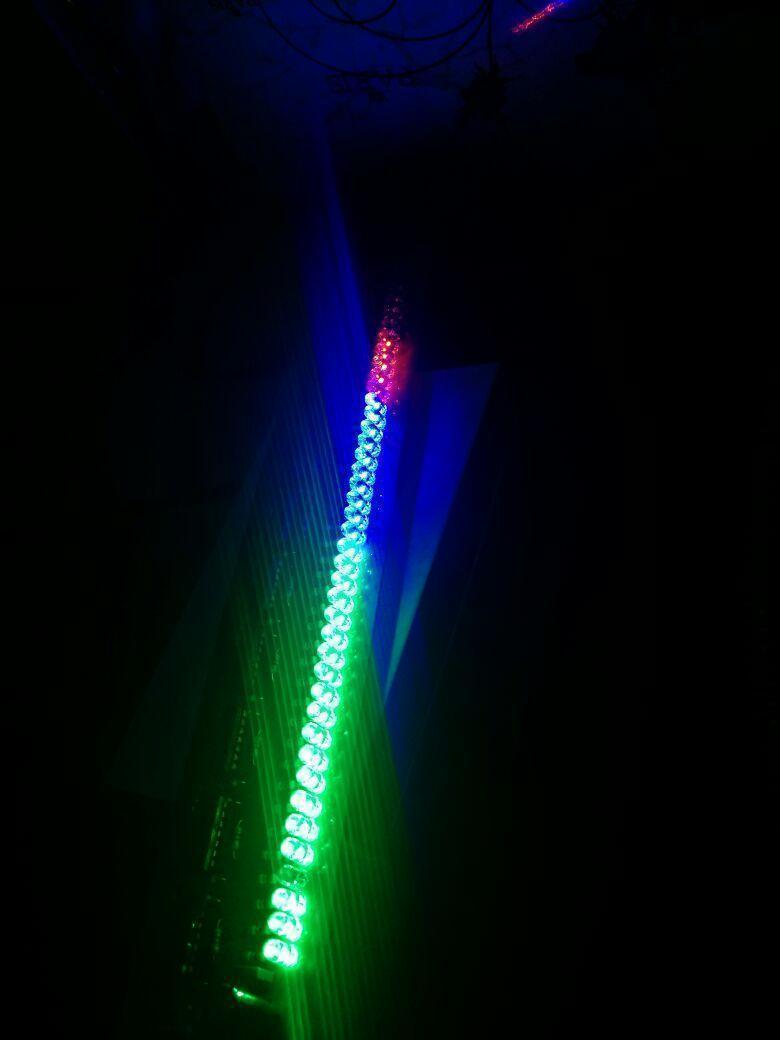

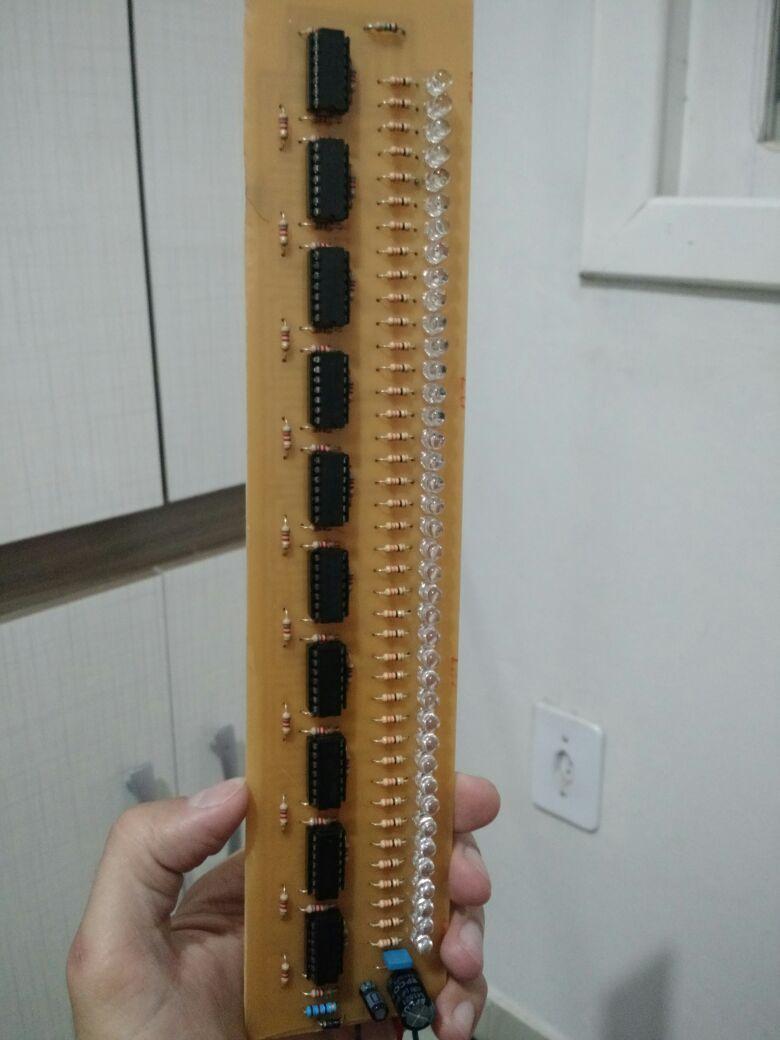

Boa tarde pessoal estou com problema no meu projeto vu meter após o termino e teste alimentando com 12 volts todas as leds ficam ligadas já revisei todo o sistema e nada se alguém puder me ajudar.!

segue esquema abaixo que utilizei



[faller]

Cadê o esquemático do mesmo.

O erro pode estar tanto no esquemático quanto no lay-out do impresso..



Porque razão não usastes um LM 3915, com resultados em Db???

E se necessitares podes usar o LM3914, com resultado linear do acendimento dos leds..

[.if]

Tens a alternativa de usar um mc com ad. Um só de 16 pinos pode acionar os 40 leds. E se usar leds de altérrimo (to tendo um de ja vu) brilho, eu deixo você ligar sem driver direto nos pinos...



Voltando ao teu circuito, dica: coloque trimpot pra ajuste das referências mínima e máxima

abç

[Emerson Paz Pereira]

Ok pessoal resolvi investir em um projeto novo com o LM3915 alguém sabe aonde eu poderia conseguir este esquema?

[faller]

Coloque no Tio Google a string de busca LM3915. Vão te retornar uns 30 diferentes aplicações com esse CI...

E de 4 em 4 horas tome um comprimido de sevirol.. E Vire-se.. Vai te fazer bem...

Na minha época quando era ainda uma criança, principalmente na eletrônica, tinha de se virar buscando esse tipo de esquemático em revistas, quem sabe livros, ou debulhando e tentando entender os datasheets quando se tinha acesso aos mesmos. Dicas somente impressas..

Agora é uma brincadeira com a internet a nos ajudar...,

Tem também o µAA180 ou ainda o KA2284, se ainda encontrares algum deles, outros dois CI´s que já estão prontos para, com algum deles, se fazer um VU meter..



[.if]

Se preferir, clique aqui...

Pra registrar ..certa feita moderador erroneamente me puxou a orelha por isso. Não sei que mal fiz pois é uma ferramenta interessante.

[Emerson Paz Pereira]

Pessoal resolvido após lavar a placa sem os ci lm324n com WD40 inseri de volta os ci´s nos socket e funcionou perfeitamente só vou ter que substituir um led verde que queimou.

[aphawk]

13 horas atrás, Isadora Ferraz disse:

Se preferir, clique aqui...

Pra registrar ..certa feita moderador erroneamente me puxou a orelha por isso. Não sei que mal fiz pois é uma ferramenta interessante.



Com certeza, @Isadora Ferraz , é uma baita ferramenta!



Só hoje vejo dois posts onde ela se encaixa perfeitamente !



Paulo

[.if]

Se quiser ler algum comentário óbvio sobre o led queimado, leia abaixo. Caso contrário, pare por aqui.



Qual o valor de V dos ci's? E qual o valor de R dos leds? A I do led tá dentro dos limites? Está acendendo muito forte desproporcional às outras cores. Se bem que tenho leds verde com altérrimo brilho (d.j.v.).



Off 1/2 on... Há literalmente 30 anos atrás 1988 fiz um projeto idêntico à este com 2 lm324 8 leds. Coloquei trimpots de referência como te disse. Era pra substituir o ponteiro de gasolina duma brasilia 77. Ultima vez que vi esta plaquinha minha foi há uns 20 anos atrás. Agora só vejo na memória.

[Renato.88]

15 horas atrás, Emerson Paz Pereira disse:

Pessoal resolvido após lavar a placa sem os ci lm324n com WD40 inseri de volta os ci´s nos socket e funcionou perfeitamente só vou ter que substituir um led verde que queimou.

Tá aí um motivo pra eu não usar soquetes em ci, na maioria das vezes só serve pra dar mal contato.

Eu só uso em micro controlador.

[Modelagem de Sistemas]

montei este circuito mas ele nao esta funcionando alguem poderia me dizer onde se encontra o erro ?

[.if]

7 minutos atrás, Marco Antonio Junior disse:

nao esta funcionando

Na simulação ou na prática? Em ambos os casos se o sinal for ac, precisa de retificação e filtragem. Se muito baixo, uma amplificação, uma retificação ideal, filtro ou seja um precondicionamentozinho (palavrão) básico...



Quase = ao que fiz há décadas. Os leds liguei saída com saída pra acender 1 por vez.

[Modelagem de Sistemas]

vou reavaliar o circuito, obrigado pelo esclarecimento



No caso a filtragem e em vcc certo ? Onde entra o sinal de áudio precisa de ser modificado algo ? Aparentemente o vu funciona mas esta apresentando ruído e a musica esta apresentando distorção



Eu estou dizendo no simulador.

[.if]

diodo no lugar de R10 + capacitor em paralelo com R9

[José Escorcio]

Gente, alguem pode me enviar o projeto completo do Vu meter 40 leds com LM324N, [email protected]

[Renato.88]

@José Escorcio

Uma boa sugestão é fazer com os CIs LM3915.

Vai deixar a eletrônica bem mais simples, pois vai economizar uns 70 resistores e vai usar menos da metade da quantidade de LM324 que é necessário.

[Emerson Paz Pereira]

Boa tarde amigo segue em anexo o projeto que usei qualquer dúvida estou a disposição.

40-ledli-op-ampli-vu-metre-proteus-ares-2.rar

[José Escorcio]

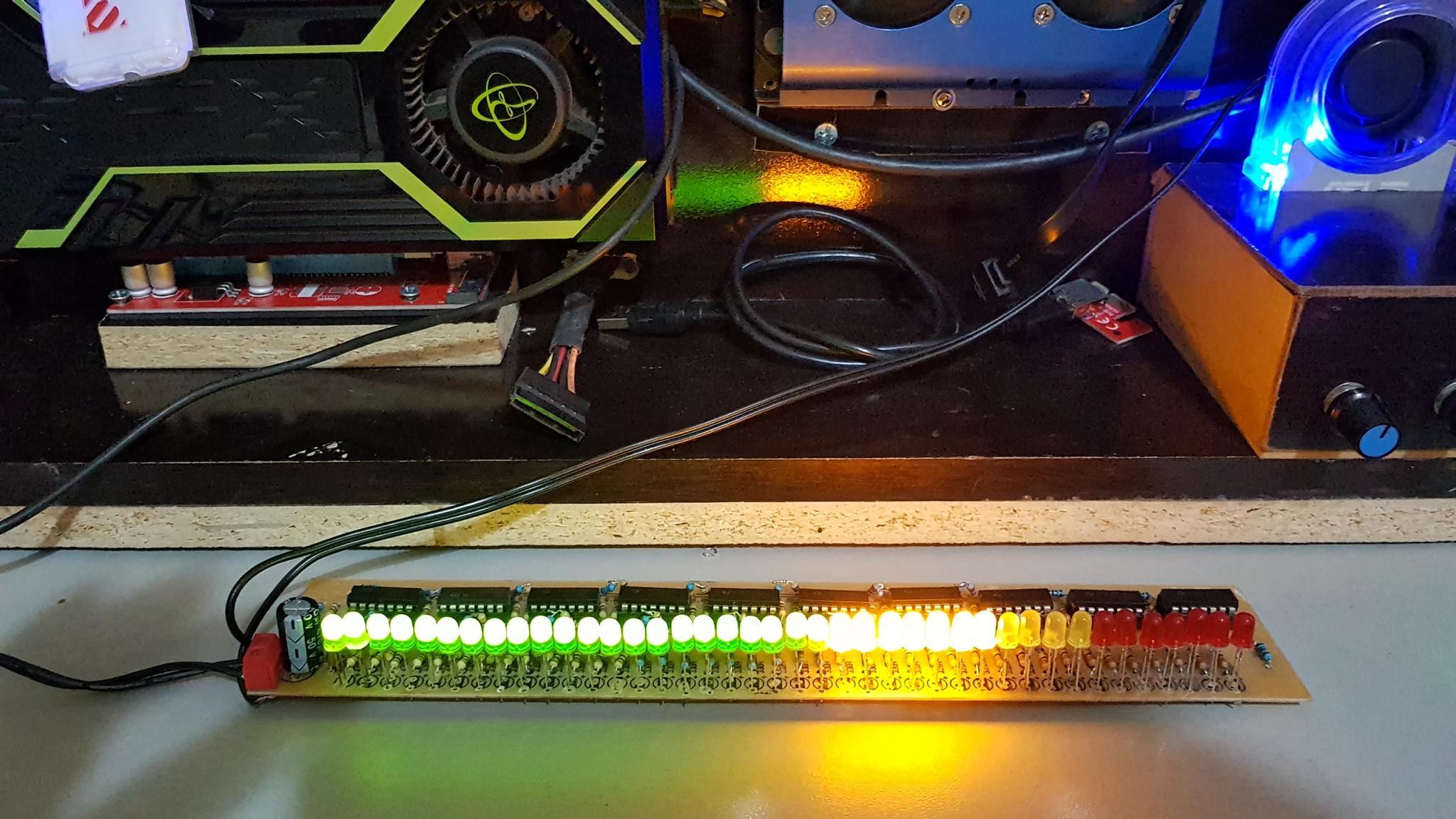

valeu pelo esquema, já montei e deu muito certo, ficou bonito, to postando a foto, mas está com um pequeno problema, não sei se a fonte que estou usando a corrente é muito forte (3 A) e os primeiros leds (que ficam mais acessos) estão esquentando, alguma opinião?

[Renato.88]

Tem a ver com os resistores que estão em série com seus Leds.

Aumente o valor deles, também vai diminuir um pouco o brilho, mas não vai mais esquentar.

Como são muitos Leds e resistores pode trocar só os 10 ou 15 primeiros que ficam mais tempo acesos.



Para 12V eu recomendo 1k, irá limitar a corrente em aproximadamente 10mA. Dependendo do tipo de Led usado pode até ser mais de 1k.

Qual o valor que está usando aí?
