Controlador View star 45a.

Recommended Posts

Olá a todos!  Venho mais uma vez, pedir ajuda sobre este dispositivo: https://www.minhacasasolar.com.br/produto/controlador-de-carga-45a-12v-24v-36v-48v-pwm-ep-solar-vs4548au-79155?atributo=178:UNICA&atributo=25:U&atributo=26:UNICA

Atualmente uso ele com duas placas solares de 325w em ligação paralela, meu sistema é de 24v. Alguém conhece essa controladora? Pois chegou a hora de dar um update no meu sistema, pretendo comprar mais duas placas do mesmo modelo, tenho receio da controladora não suportar mais duas placas! Pela lógica, 4 placas irão produzir no máximo (por alto), 36 ampèr. Sendo que a controladora é de 45a .Alguém pode clarear a minha mente? Desde Já, agradeço pela vossa atenção.

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, PPBRVIDA disse:

Olá a todos!  Venho mais uma vez, pedir ajuda sobre este dispositivo: https://www.minhacasasolar.com.br/produto/controlador-de-carga-45a-12v-24v-36v-48v-pwm-ep-solar-vs4548au-79155?atributo=178:UNICA&atributo=25:U&atributo=26:UNICA

Atualmente uso ele com duas placas solares de 325w em ligação paralela, meu sistema é de 24v. Alguém conhece essa controladora? Pois chegou a hora de dar um update no meu sistema, pretendo comprar mais duas placas do mesmo modelo, tenho receio da controladora não suportar mais duas placas! Pela lógica, 4 placas irão produzir no máximo (por alto), 36 ampèr. Sendo que a controladora é de 45a .Alguém pode clarear a minha mente? Desde Já, agradeço pela vossa atenção.





Se vai ampliar o sistema, é melhor esquecer estes controladores PWM.

Veja que com 4 painéis, um controlador destes vai te dar só 36 amperes (9A por cada painel).... É muito desperdício de energia.



Isso acontece pois a potência de 325 watts do painel, se dá em cima de uma tensão de 37V DC.

O controlador precisaria ter um conversor DC/DC para abaixar isso para a faixa de tensão de 24V e então controlar a corrente.

Mas estes controladores PWM tem apenas mosfets chaveadores.... Não tem conversores para fazer a conversão da energia. Então no máximo eles vão chavear os 9 amperes de cada painel e no final somar 36 amperes...



Com estes mesmos 4 painéis de 325 watts, você conseguiria algo perto a 50 amperes em 24V DC.

O controlador MPPT possui um conversor DC/DC internamente que converte a energia que está presente em 37V por 9A para 50A por 24V.



Vou te sugerir uma marca muito top que o pessoal vem comprando muito:

fangpusun 50 amperes.



Veja como ele é por dentro:

https://www.youtube.com/watch?v=P9aKJWWZWiE









Canal de um amigo usuário desta marca de controlador:

https://www.youtube.com/channel/UCSuA-94KRsJm3xVJIWuujUg/videos

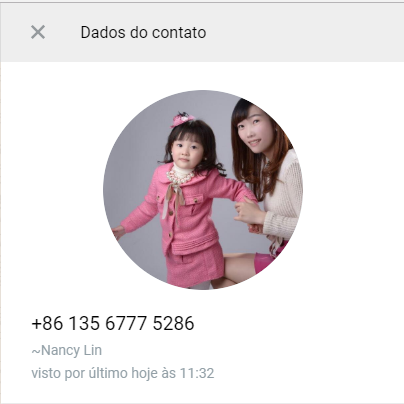

whatsapp da chinesa que vende estes controladores fangpusun direto da china via Paypal:




Ela só fala em Inglês.

Use o tradutor do google.









Editado por albert_emule
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 29/06/2018 às 11:36, albert_emule disse:





Se vai ampliar o sistema, é melhor esquecer estes controladores PWM.

Veja que com 4 painéis, um controlador destes vai te dar só 36 amperes (9A por cada painel).... É muito desperdício de energia.



Isso acontece pois a potência de 325 watts do painel, se dá em cima de uma tensão de 37V DC.

O controlador precisaria ter um conversor DC/DC para abaixar isso para a faixa de tensão de 24V e então controlar a corrente.

Mas estes controladores PWM tem apenas mosfets chaveadores.... Não tem conversores para fazer a conversão da energia. Então no máximo eles vão chavear os 9 amperes de cada painel e no final somar 36 amperes...



Com estes mesmos 4 painéis de 325 watts, você conseguiria algo perto a 50 amperes em 24V DC.

O controlador MPPT possui um conversor DC/DC internamente que converte a energia que está presente em 37V por 9A para 50A por 24V.



Vou te sugerir uma marca muito top que o pessoal vem comprando muito:

fangpusun 50 amperes.



Veja como ele é por dentro:

https://www.youtube.com/watch?v=P9aKJWWZWiE









Canal de um amigo usuário desta marca de controlador:

https://www.youtube.com/channel/UCSuA-94KRsJm3xVJIWuujUg/videos



whatsapp da chinesa que vende estes controladores fangpusun direto da china via Paypal:




Ela só fala em Inglês.

Use o tradutor do google.









Obrigado pela dica, vou adquirir esta controladora, porém, vai levar uns 90 dias para chegar. Até lá, o meu controlador view star 45a, suportaria sem problemas 4 placas de 325w? Pois a performance virá aos poucos. Grato.
