Esteira Neotec. Relé arma, mas motor resta sem alimentação

fabricio c lopes · 30 de setembro de 2018

estou com uma placa neotec (esteira) o rele arma mas a alimentação não chega no motor, alguém pode me ajudar

ilkyest · 30 de setembro de 2018

@fabricio c lopes às cegas, assim, fica difícil.

Vamos lá, aparentemente a placa está ok mas o motor não dá partida, isto?[

Você já fez algum teste com o motor?

fabricio c lopes · 30 de setembro de 2018

Citação

Você já fez algum teste com o motor?

sim o motor ta bom

ilkyest · 30 de setembro de 2018

Estranho. Se o relé arma, ele deveria fornecer a tensão.... Se o motor tá bom, é porque tecnicamente ele dá partida, vulgo "gira"

Mas... entre o relé e o motor, algo não permite... muito estranho!!!!

fabricio c lopes · 30 de setembro de 2018

poderia me fornecer as tensões da placa

ilkyest · 30 de setembro de 2018

@fabricio c lopes só procurando por você mesmo... eu sou hobbysta, e não tenho manuais de serviço de esteiras...

Se te ajuda

fabricio c lopes · 30 de setembro de 2018

ok obrigado amigão

BCP · 30 de setembro de 2018

@fabricio c lopes Experimente trocar esse relé, ele deve estar com os contator ruins, ou tem trilhas partidas na placa...

fabricio c lopes · 30 de setembro de 2018

rele funcionando corretamente

lembrando que estou com a placa fora da esteira e do motor

tem como o senhor me passar as tenções da placa para conferencia?

.if · 1 de outubro de 2018

Amigo se chute servir.. la vai...

Penso que há algo a mais além do simples relé. Penso cá com meus botões que há um circuito de controle de velocidade. P.ex. este motor pode ser dc controlado por pwm. Aí pode ser um 'tandicoiz'. Se achar que deve, procure o esquema na net ou até mesmo tire fotos da sua placa e motor e publique aqui.

BCP · 2 de outubro de 2018

@fabricio c lopes Verifique se o esquema disponibilizado pelo colega @Agricio bate com a sua placa ai...

Esteira NEOTEC NT-80DM8.pdf

Obrigado ao colega @Agricio por disponibilizar esse arquivo conosco!

fabricio c lopes · 2 de outubro de 2018

adicionado 2 minutos depois

Esta é a minha placa 2.2 a placa do esquema é 4.0 a placa é a mesma mas tem uma pequena diferença na ligação dos componentes

.if · 2 de outubro de 2018

De fato tem um monte de coisa. Verifique as v's baixas. P.ex. to vendo 12V . Se algum ci destes for microcontrolador, pode ter 5 ou 3,3V na parada.

Também as conexões pros controles devem ser verificadas.

O transistor de potência também pode ser medido.

Agora se descobrir que é o fusível queimado... receba um cóqui virtual! kk

fabricio c lopes · 2 de outubro de 2018

adicionado 2 minutos depois

agora, fabricio c lopes disse:

observe so fico chateado por que é um circuito muito simples e não consigo achar o defeito

fabricio c lopes · 3 de outubro de 2018

adicionado 1 minuto depois

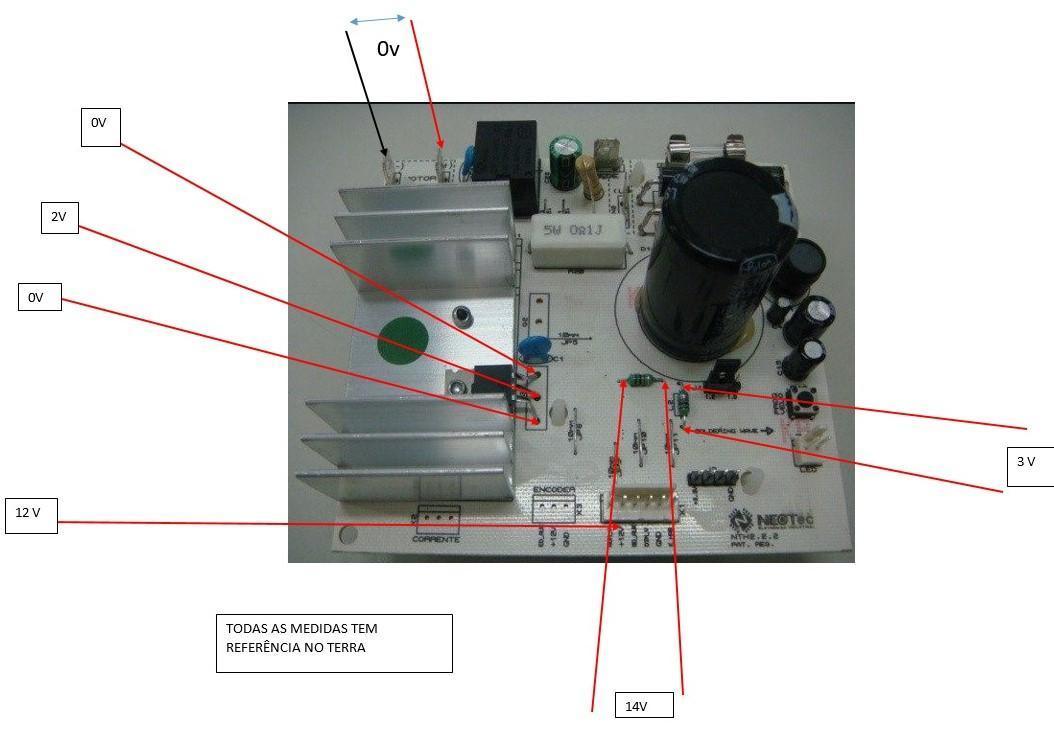

está ai as tensões que encontrei ver se isso ajuda vocês me ajudar

K.e.V. T.a.G · 4 de outubro de 2018

Na verdade você nem devia ter medido tensão nesse transistor (mosfet, transistor ou tiristor?), e nem no pino de saida daquele CI de 7 terminais (deve ser um top ou tny), porque eles ficam chaveando.

fabricio c lopes · 4 de outubro de 2018

está ai as tensões que encontrei ver se isso ajuda vocês me ajudar

Então o que faço agora amigão?

.if · 4 de outubro de 2018

Amigo o transistor parece ser um mostef. O pezinho não me deixou ver de onde vem a trilha que está no gate dele. Siga-a. Provavelmente vai num destes transistores smd e deles prum ci. Analise/meça-os. E veja se tal ci tem alimentação. Também procure o esquema deste treco. Sem ele.. haja bola de cristal...

BCP · 5 de outubro de 2018

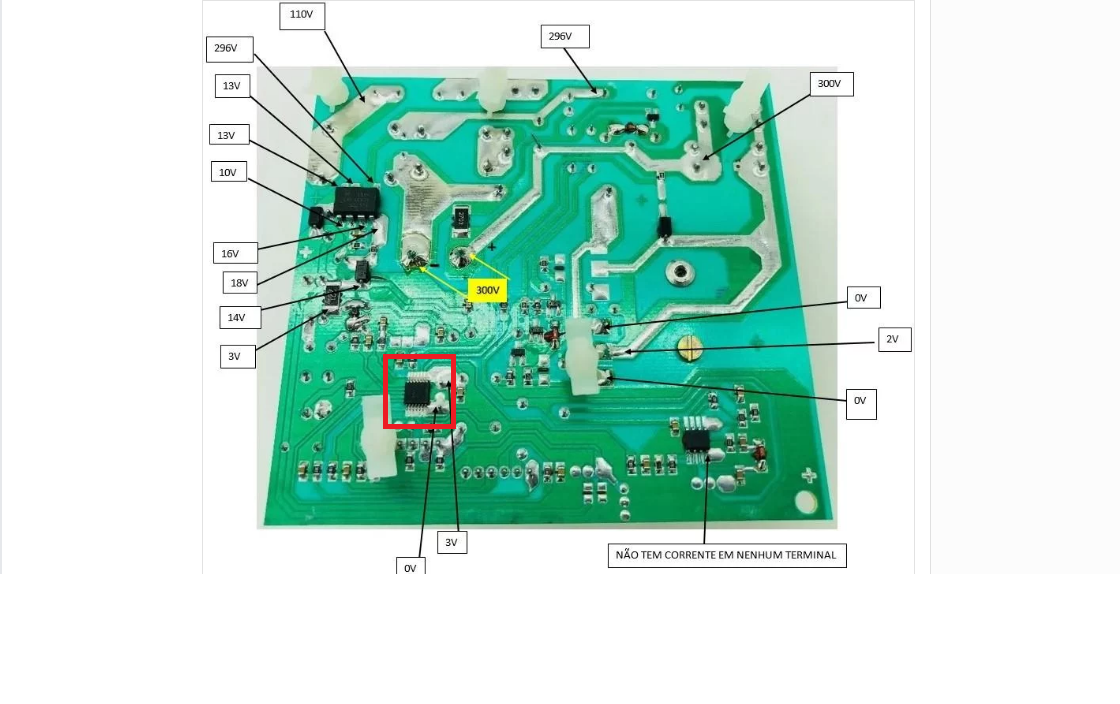

Meu palpite seria que você esta com o processador danificado. marquei ele em vermelho na foto abaixo:

fabricio c lopes · 16 de outubro de 2018

Obrigado turma vocês foram legais mas , vou desistir e comprar uma placa nova, aqui encerro este tópico

Jonas Rovedder Meinecke · 11 de setembro de 2021

@BCP ola poderia me ajudar qual e o CI que possue a conversao de 296v para 16 10 13 e 18???

BCP · 11 de setembro de 2021

14 horas atrás, Jonas Rovedder Meinecke disse:

@BCP ola poderia me ajudar qual e o CI que possue a conversao de 296v para 16 10 13 e 18???

@Jonas Rovedder Meinecke Que eu conheço nenhum CI faz isso sozinho, é mais simples alimentar uma fonte chaveada com esses 296V e no secundário fazer os enrolamentos para cada tensão.
