TV toshiba 2986s vertical fechado chassi g-74/322d

[Cleverson miranda]

essa tv esta com uma faixa luminosa de uns 3cm no meio da tela e quando abre o scren ela aparesce umas linhas de retraço da faixa para cima  troquei o diodo  d301 e o c305 no circuito vertical e continua a mesma coisa aguardo ajuda dos amigos

[BCP]

@Cleverson miranda Se o CI do vertical estiver bom, os capacitores que tem que trocar são os; C320, C308 ambos de 100uF/35V, e o C310 de 2200uF35V, esses são os principais causadores desse defeito, só depois de troca-los é que se troca o  C321 de 100uF/16V e o C3300uF/25V.

Caso ainda não resolva, troque o CI...

A bobina Yoke não esta descartada, porém ela é a última suspeita.

[Cleverson miranda]

resolvido era o ci  vertical ... mas agora tenho que resolver o problema das cores ela esta com a imagem toda azul não tem as outras cores, troquei os 3 transistor C3619 da placa do tubo  e continua sem as cores. só azul

espero ajuda dos amigos

[BCP]

Pode ser o próprio tubo de imagem!

Mas verifique os resistores da placa do tubo e teste também as linhas do sinal de vídeo da placa do tubo até os pinos 22, 23, 24 do processador de vídeo Q501.

[Cleverson miranda]

resolvido era uma trilha rompida que ia do pino  da placa do tubo ao ci    obrigado

[Visitante]

@Cleverson miranda Valeu pelo retorno.

[Cleverson miranda]

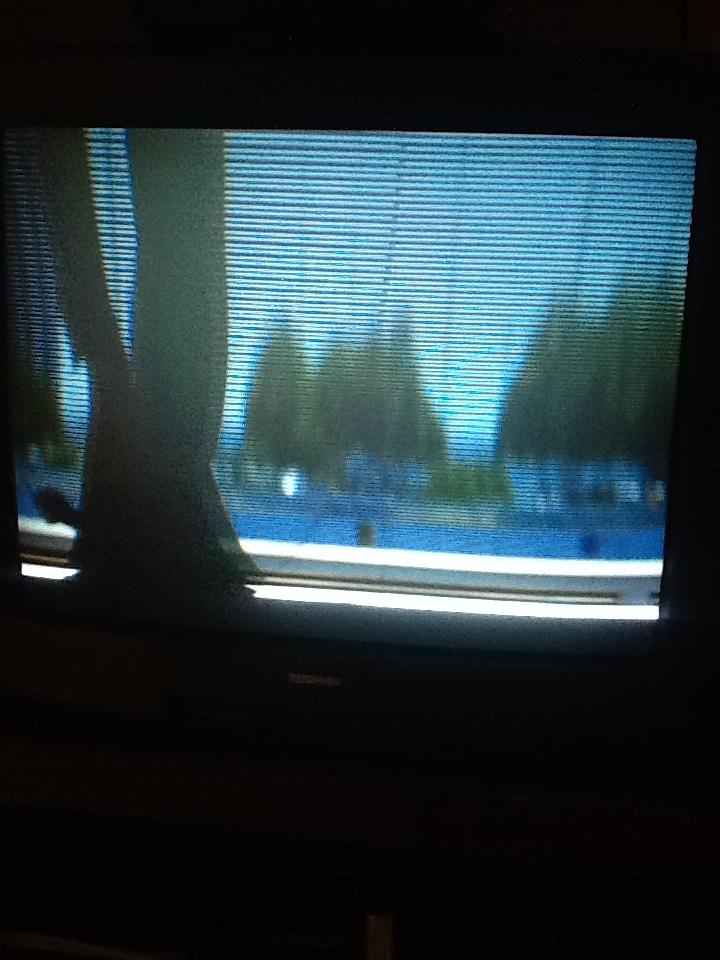

Amigos essa tv voltou com o seguinte defeito , o cliente disse que assim que liga ela ,ela fica com a imagem reduzida uns 20 cm na parte inferior da tela , e com linhas horizontais na tela toda,,,mas que vai esquentando e desaparece conforme a imagem mostra ,,

[BCP]

Esse defeito são provocados por capacitores gastos no circuito vertical dela, troque todos como já foi sugerido...

[Visitante]

@Cleverson miranda Verifica ás solda e troca os capacitores do vertical.

[Cleverson miranda]

ok

[Cleverson miranda]

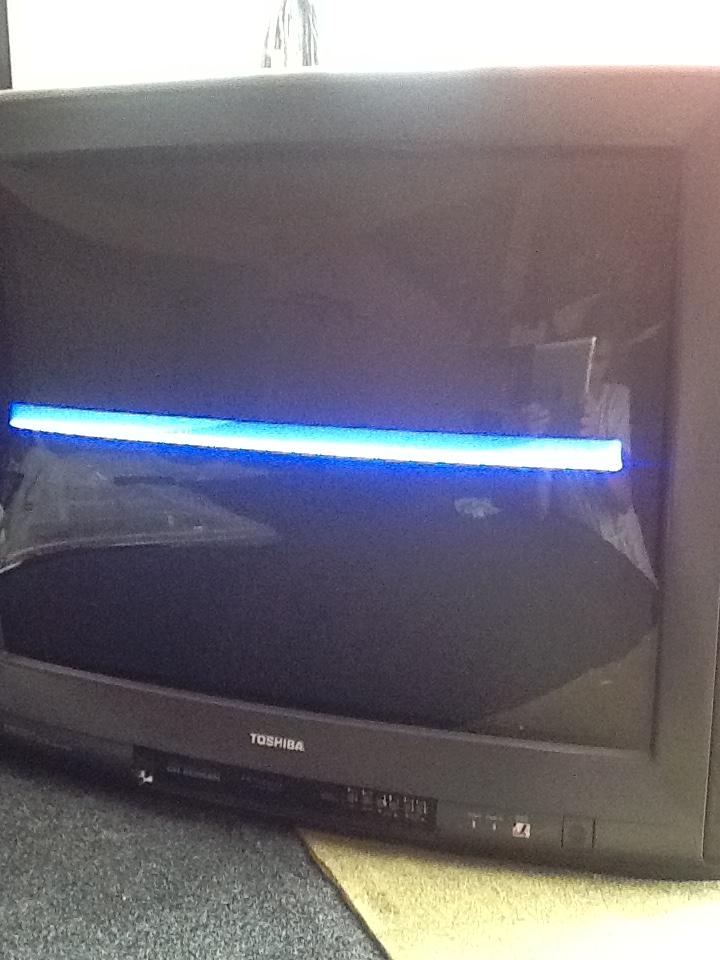

Já troquei todos os capacitores do vertical e alguns do horizontal ci horizontal vertical e ela continua com vertical fechado apenas uma linha azul no meio da tela... Só depois que vai esquentando que vai abrindo a imagem aos poucos

[BCP]

Verifique os diodos que retificam a tensão que alimenta o circuito vertical, se eles estiverem bons e a tensão normal no CI vertical, você ainda esta com algum capacitor ruim ai no circuito!
