TV cce stile d46 sem som


Posts recomendados

@Cleverson miranda em que etapa do circuito fica esse transistor ?



dei uma lida no esquema da tv e não encontrei nenhum transistor com esta referencia...

afinal, praticamente todos os transistores usado na placa principal deste TV são da referencia "MMBT3904", inclusive os dois responsável pelo "MUTE" (Q11 e Q12)...



se o problema for no "MUTE", acredito que apenas removendo ele(s) resolve



caso precise substituir, este resistor é um NPN 60v / 200 mA, segue o datasheet dele:



https://html.alldatasheet.com/html-pdf/23339/STMICROELECTRONICS/MMBT3904/1622/1/MMBT3904.html












  • Curtir 1
Link para o comentário
Compartilhar em outros sites

4 horas atrás, Cleverson miranda disse:

retirei o q12 a tv nem liga

O que quer dizer que o esquema que postei não corresponde a sua TV...

E também que é quase certeza este transistor está bom.



Tente descobrir qual o transistor responsável pelo "mute"



Veja se tem eletrolíticos próximo ao CI saída de som, se tiver troque-os...



Já tentou resetar a tv para os padrões de fabrica ?

Link para o comentário
Compartilhar em outros sites

por ultimo agora troquei o ci u11 ad52582a e nada de som espero, ajuda dos amigos não tem som em nenhuma das saídas

adicionado 1 minuto depois

sim ... foi a primeira coisa que eu testei  e eles estão ótimos testei outros alto falantes também na tv mas . nada de resultado

adicionado 2 minutos depois

estou achando deva ser o pino mute no processador

Link para o comentário
Compartilhar em outros sites

De acordo com o datasheet do Ci que você mencionou, o terminal "9" (SD) ativa e desativa este Ci, e o terminal "10" ( MUTE ), como o nome já diz, faz o mute dele...



Acredito que na placa os dois estejam unidos.

Verifique a tensão nestes terminais...



Também acredito que na linha destes terminais deva ter um transistor SMD.

verifique a tensão em seus três terminais...





Poste os resultados aqui...

adicionado 1 minuto depois

Abaixo o esquema:





AD52582A-EliteSemiconductor.pdf

Link para o comentário
Compartilhar em outros sites

há um transistor  na saída do pino 10, e ligado ao coletor do  Q 404 , no terminal  base há 0,658 v  no emissor há 0,00 v  e no coletor há 0,11 v ... E no ci  no pino 6 estou com os 3.3v e nos pinos 15 e 16 tenho os 24v  que esta normais  ,,  e os pinos 9 , e 10 desse ci  não são ligados na placa e  nos pinos 23,24 de saida para os falantes tenho os 24v

Link para o comentário
Compartilhar em outros sites

40 minutos atrás, Cleverson miranda disse:

os pinos 9 , e 10 desse ci  não são ligados na placa

E qual as tensões nestes pinos ?



40 minutos atrás, Cleverson miranda disse:

há um transistor  na saída do pino 10, e ligado ao coletor do  Q 404

Está se referindo ao mesmo transistor ?

Qual a posição dele na placa?



Esqueça os outros terminais e se concentre nos dois que mencionei(9,10)...

Acredito que neles deva haver uma tensão acima de 2v...

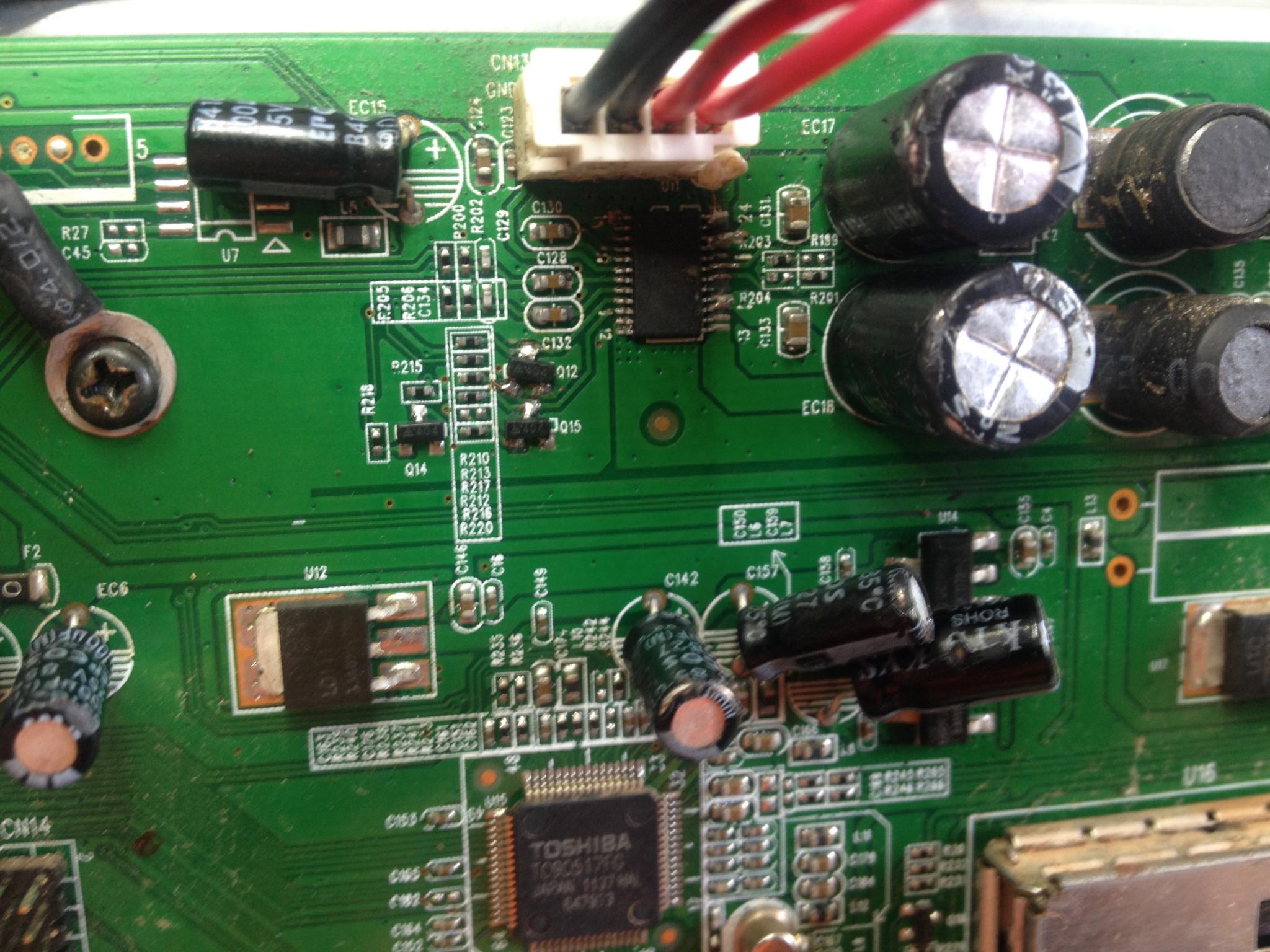

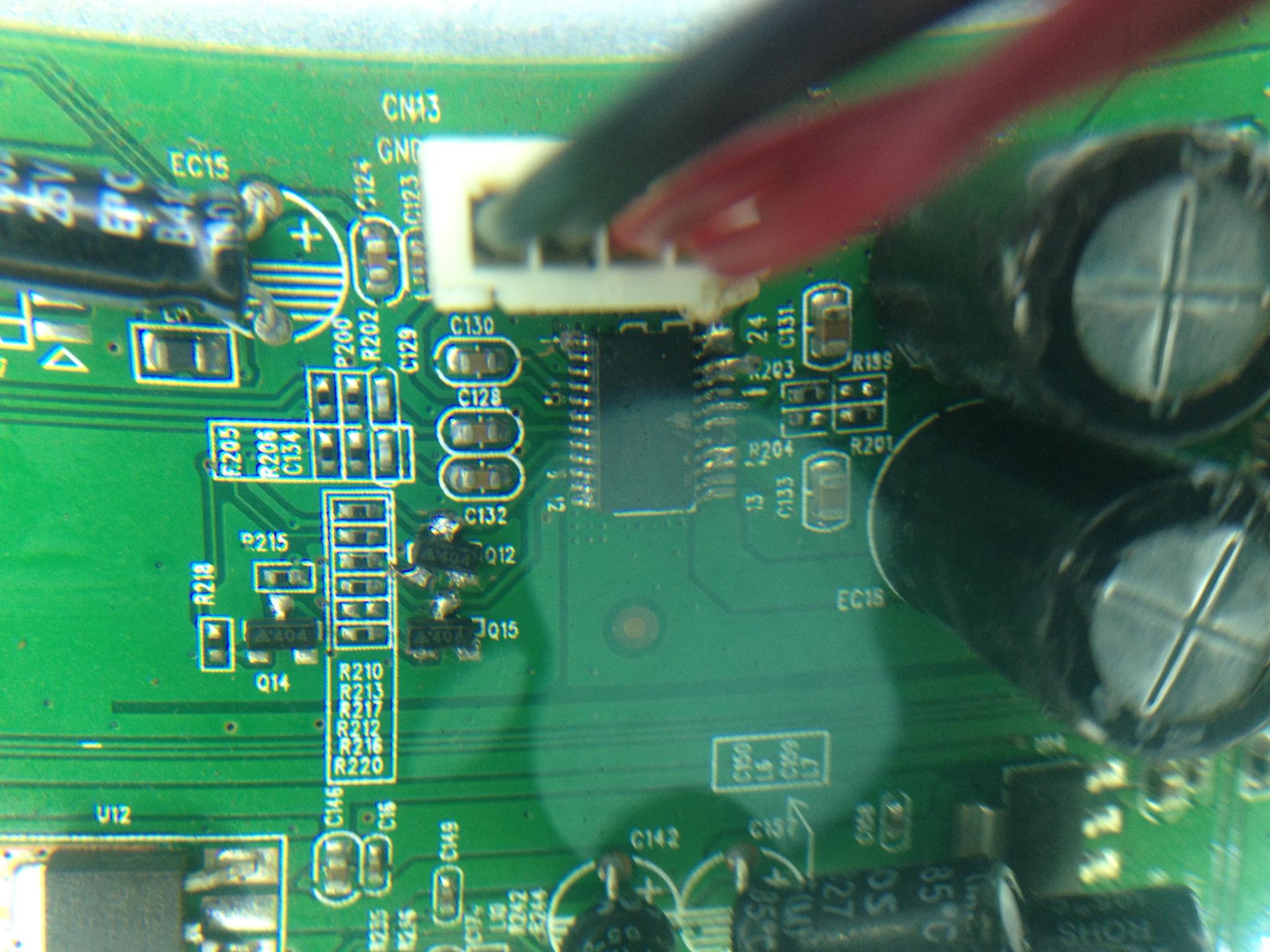

Se possivel, poste uma foto nítida da região deste Ci



E não deixe de responder as perguntas acima...

Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...
