Caixa Multilaser SP217 não sai som nos alto-falantes

MarceloLF · 25 de março de 2020

Olá pessoal.

Estou com uma caixa amplificada Multilaser SP217 que não está saindo som nos alto-falantes, porém sai nos fones de ouvido (saída P2).

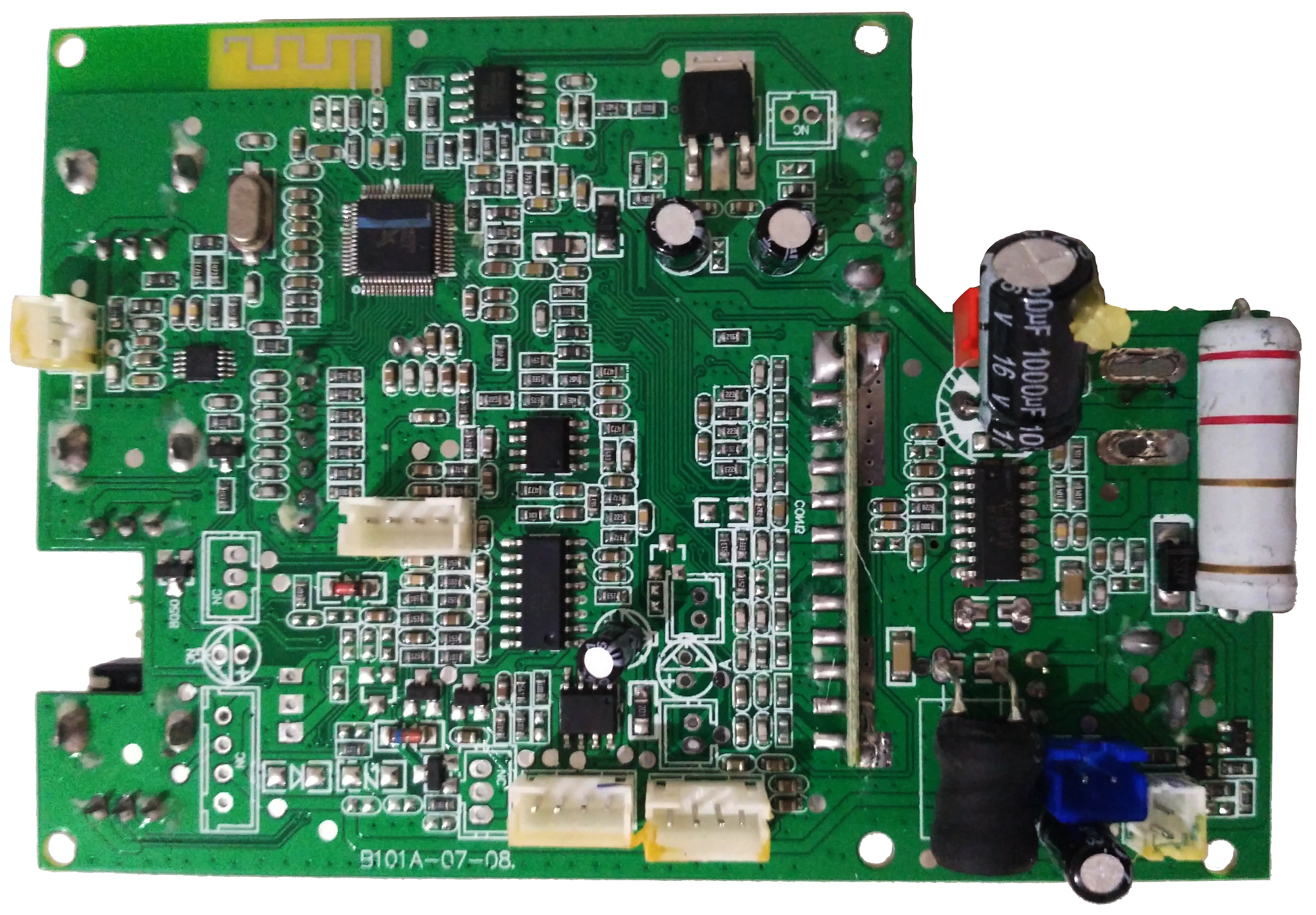

Visualmente a placa não tem componentes danificados, conforme a foto.

Airtonarl · 25 de março de 2020

O problema pode está no próprio conector (Jack) do fone de ouvido ou no Ci de saída de som. ( Acredito que já tenha testado os fones )

Poste uma foto dos terminais do Jack do fone de ouvido e procure descobrir qual o se.u CI saida de som ( siga os fios do fone para isto )...

Poste a referência dele também...

MarceloLF · 26 de março de 2020

@Airtonarl sim, já testei com os fones de ouvido, e neles sai o som perfeitamente.

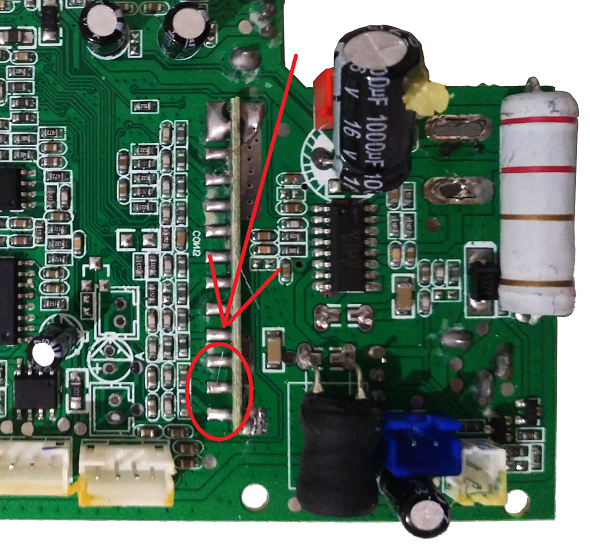

Os terminais circulados na foto são os do jack P2 dos fones de ouvido. Não consegui localizar o CI deles.

Airtonarl · 26 de março de 2020

14 horas atrás, Airtonarl disse:

( Acredito que já tenha testado os fones )

Me referi aos alto-falantes, não ao fone de ouvido...

7 horas atrás, MarceloLF disse:

Os terminais circulados na foto são os do jack P2 dos fones de ouvido

Geralmente os jack tem pelo menos 5 terminais; o terra e os outros 4, que formam 2 pares onde é feita a comutação fone de ouvido/Ci amplificador...

Poste uma foto da parte de baixo do próprio jack...

7 horas atrás, MarceloLF disse:

Não consegui localizar o CI deles.

Sem o esquema não tem como descobrirmos... geralmente o Ci amplificador fica próximo ao conector dos alto-falante...

Poste a referência dos três Cis que ficam no centro da placa.

MarceloLF · 26 de março de 2020

Ah sim, testei sim os alto-falantes.

Os CI são CD2399F, 4558D, XPT9911 (esse último fica perto dos conectores dos alto-falantes).

Eu não tinha visto antes, mas olhando com muito cuidado, esse último parece estar com um pequeno dano, bem minúsculo. Acho que vou substituir ele e testar.

Airtonarl · 26 de março de 2020

5 minutos atrás, MarceloLF disse:

XPT9911

Exatamente... Este é o Ci amplificador...

O 4558 deve está executando a função de pré...

6 minutos atrás, MarceloLF disse:

esse último parece estar com um pequeno dano, bem minúsculo. Acho que vou substituir ele e testar.

Provavelmente ele está ruim mesmo, Troque-o...

lesimi · 22 de junho de 2020

Olá amigos, tenho essa caixa igual a essa e preciso trocar o alto-falante de 5" sabem a referência para eu comprar um que vá servir, ou indicar quais modelos poderia substituir?

Gratidão

BCP · 22 de junho de 2020

@lesimi Você tem a impedância e a potência desse falante?

lesimi · 23 de junho de 2020

Não tenho irmão, nada escrito nele

BCP · 23 de junho de 2020

@lesimi Ok, vamos aguardar quem tem uma caixa dessa para fazer as medições para você...

lesimi · 23 de junho de 2020

Vi em um site que é um woofer 3,3ohm a caixa tem 80w

BCP · 24 de junho de 2020

16 horas atrás, lesimi disse:

Vi em um site que é um woofer 3,3ohm a caixa tem 80w

Vixi! Não vai ser fácil de encontrar....

Pelas buscas que fiz aqui (Rápida) só retornou falantes grandes da linha automotiva.

lesimi · 24 de junho de 2020

@BCP verdade, até encontrei mas de 4ohm é a mesma coisa? Mas não é barato não

BCP · 24 de junho de 2020

A diferença de impedância é pequena, acredito que você não perceberá muita diferença do que era não!

adicionado 0 minutos depois

PS: O preço é que pesa! pode ser quase o preço de uma caixa nova!

lesimi · 24 de junho de 2020

@BCP beleza vou ver, gratidão por seu apoio

Ricardo S Ferreira · 25 de junho de 2020

Não sei onde você mora, mas certa vez o subwoofer de um home theater rasgou e também não encontrei.

Mandei reformar aqui em Brasília na feira dos importados e está funcionando até hoje.

João1978 · 30 de agosto de 2020

Boa tarde amigo.

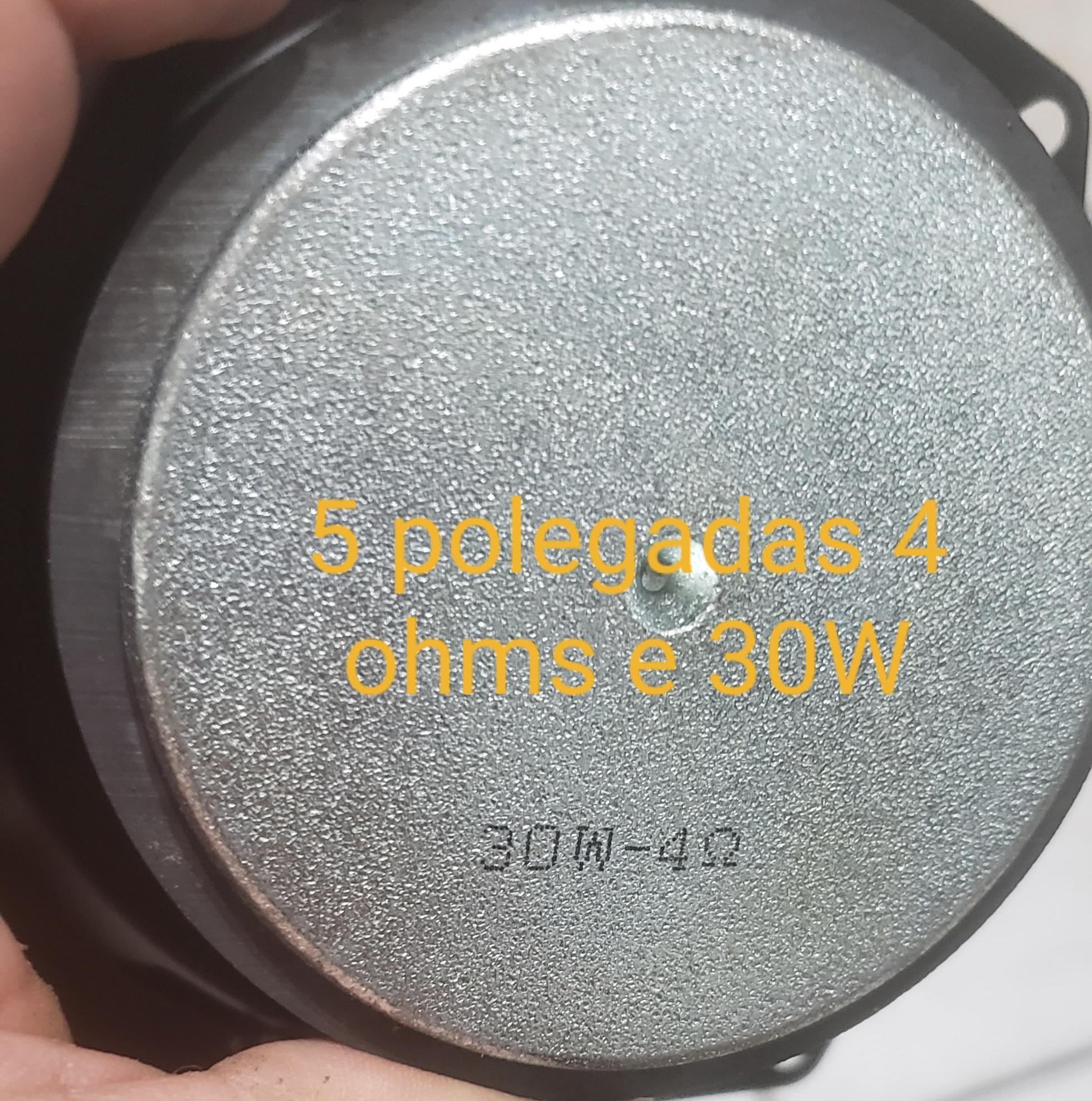

Meu falante também queimou a especificação dele é esta da foto para o aparelho SP217. Abraço

Carlos Vinicius_774703 · 4 de setembro de 2020

Boa Tarde Pessoal,

Estou com o mesmo problema, não sai som dos alto falantes, desmontei a caixinha, e encontrei um C.I queimado, porém não consegui identificar qual é. Alguem saberia dizer qual a descrição dele?
Segue a foto

BCP · 5 de setembro de 2020

@Carlos Vinicius_774703 Esse CI que você marcou no quadrado não é o CI de áudio, se não me engano, ele é o CI que controla a carga da bateria.

Para saber quais são os de áudio, siga os fios dos alto falantes da caixa até a placa...

Carlos Vinicius_774703 · 5 de setembro de 2020

@BCP Mas esse C.I tem alguma relação com o aúdio? Ele carbonizado literalmente.

Pois a caixa funciona normal, apenas não sai som nos alto falantes

BCP · 7 de setembro de 2020

@Carlos Vinicius_774703 Deve ter ocorrido algo grave e ele deixou passar para o CI amplificador e queimou ele também...

Joao Batista Dos Santos Junior · 26 de outubro de 2020

Em 26/03/2020 às 12:51, Airtonarl disse:

Exatamente... Este é o Ci amplificador...

O 4558 deve está executando a função de pré...

Provavelmente ele está ruim mesmo, Troque-o...

valeu mano ajudou bastante aqui
