Problemas com subwoofer 2.1 (PC) Não funciona.

[Foxbtp]

Prezados amantes de eletrônica.



Tenho um subwoofer 2.1 da microlab modelo m-800, estou com um problema que é o seguinte.

O sub tem um led verde que indica que está ligado, acontece que este led agora fica piscando, a placa faz um pequeno barulho(video em anexo) e nada acontece.

Não sai absolutamente nenhum som, já tentei trocar de tomada, ligar sem as caixas e sem conectar no pc, sempre com o mesmo problema.

Eu realmente gostaria de recupera-lo pois é um bom equipamento.



Alguma ideia do que devo fazer para resolver este problema, eu tenho um multímetro em casa e se necessário posso fazer a medição dos componentes com o auxilio de vocês.



PS: O Video onde mostra o led piscando e o som da placa foi zipado pois o site não permite adiciona-lo diretamente.



Desde já muito obrigado pela ajuda de todos.

IMG_1387_.zip

[.if]

led a piscar pode indicar algum curto ou sobre corrente. Com o treco desligado e fora da tomada, meça todos os capacitores  na escala diodo ou beep em ambas polaridades. Valores inferiores a .200 é um indício do problema (não necessariamente o capacitor)

[Aldighieri]

O problema é esse Sg2368-48, aquele componente prateado que ninguém no mundo usa, somente essa porcaria da Microlab. Existe um esquema que da pra substituir ele por um top227yn, mas ainda não consegui a informação completa.

[Andreas Karl]

Em 13/10/2020 às 17:34, Foxbtp disse:

a placa faz um pequeno barulho(vídeo em anexo) e nada acontece

No vídeo se escuta um "grilinho" que acompanha o brilho do led. Dá impressão que vem da placa e não do(s) falantes, é isso? Mas tem tambem um ruído grave continuo, é ruido de fundo ou é produzido pelo falante?



Bom, devido ao comentário do @Aldighieri , eu garimpei algumas coisas da internet. O Datasheet do SG2368-15

SG2368-15-ThaiGoldFields.pdf

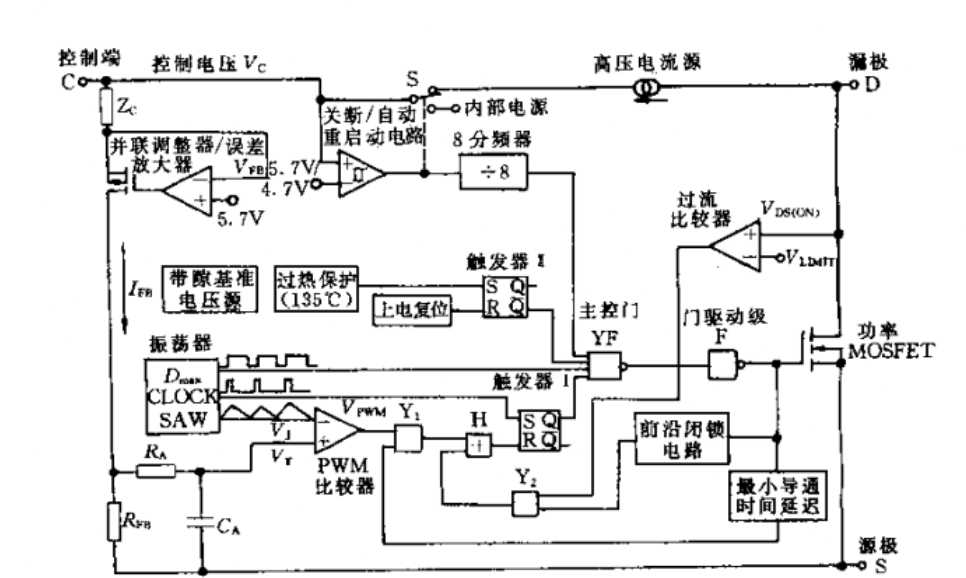

Tem o circuito interno mostrando que é um controlador de fonte flyback já com o devido mosfet incorporado:



A "google tradução" é um tanto confusa :

Série de módulos integrados híbridos de fonte de alimentação de comutação de 15 w para amplificador de potência de áudio sg2368-15
Características
O módulo integrado SG2368-15 é usado na comutação da fonte de alimentação. existir
O primário mais este módulo, a tensão de onda quadrada de saída é mais variável do que a frequência de energia
A flutuação de tensão da saída da onda senoidal pelo transformador de tensão é pequena. distorção de forma de onda
Capacidade de sobrecarga pequena e forte, consumo de energia em espera <0,3 W, eficiência de trabalho
Alta eficiência, baixa geração de calor, dispositivos de energia são integrados dentro do módulo,
Ele pode resolver o problema de interferência muito bem. Na grande música dinâmica,
A fonte de alimentação é suficiente e a resposta transitória é forte. saída do módulo
é uma onda quadrada com um ciclo de trabalho fixo que reduz a
Requisitos de projeto do transformador. Fonte de alimentação composta por este módulo
sistema, em comparação com o mesmo sistema de transformador de frequência de energia (incluindo transformador toroidal, retificação e filtragem),
Pode reduzir o custo em mais de 30%.
Os principais parâmetros:
Frequência: (60-75)KHz
Tensão de entrada (AT): +100V ~ +400V
Potência de saída: nominal 15W, máximo 18W (SG2368-15W)
Eficiência: >80%
Consumo de energia em espera: <0,3W (incluindo circuito de partida fora do módulo)
Aumento de temperatura: <65℃ (30 minutos após ligar, 15W)



Estranhei a parte que diz "saída do módulo é uma onda quadrada com um ciclo de trabalho fixo ??? "

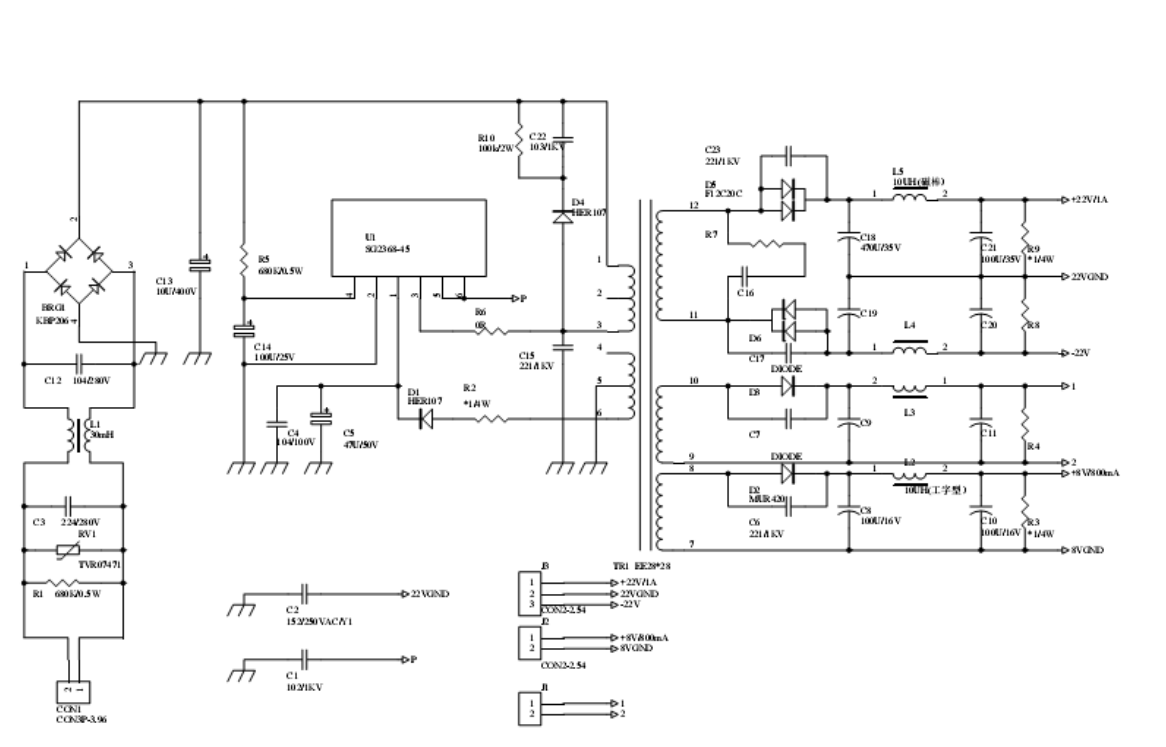

Mas tem tem um circuito de demonstração com o SG2368 -48

com um legenda que "google traduzida" diz "Aplicação de solução de energia de 300 W:"

A tradução dos pinos é :

símbolo do pé, função de nome
1 terminal de controle VCC 15V ~ 18V
2 GND Aterramento Primário
3 saída OUT (dreno) conectada ao transformador de comutação
4 VCC partida suave
5 pés de fixação do módulo
6 pés de fixação do módulo

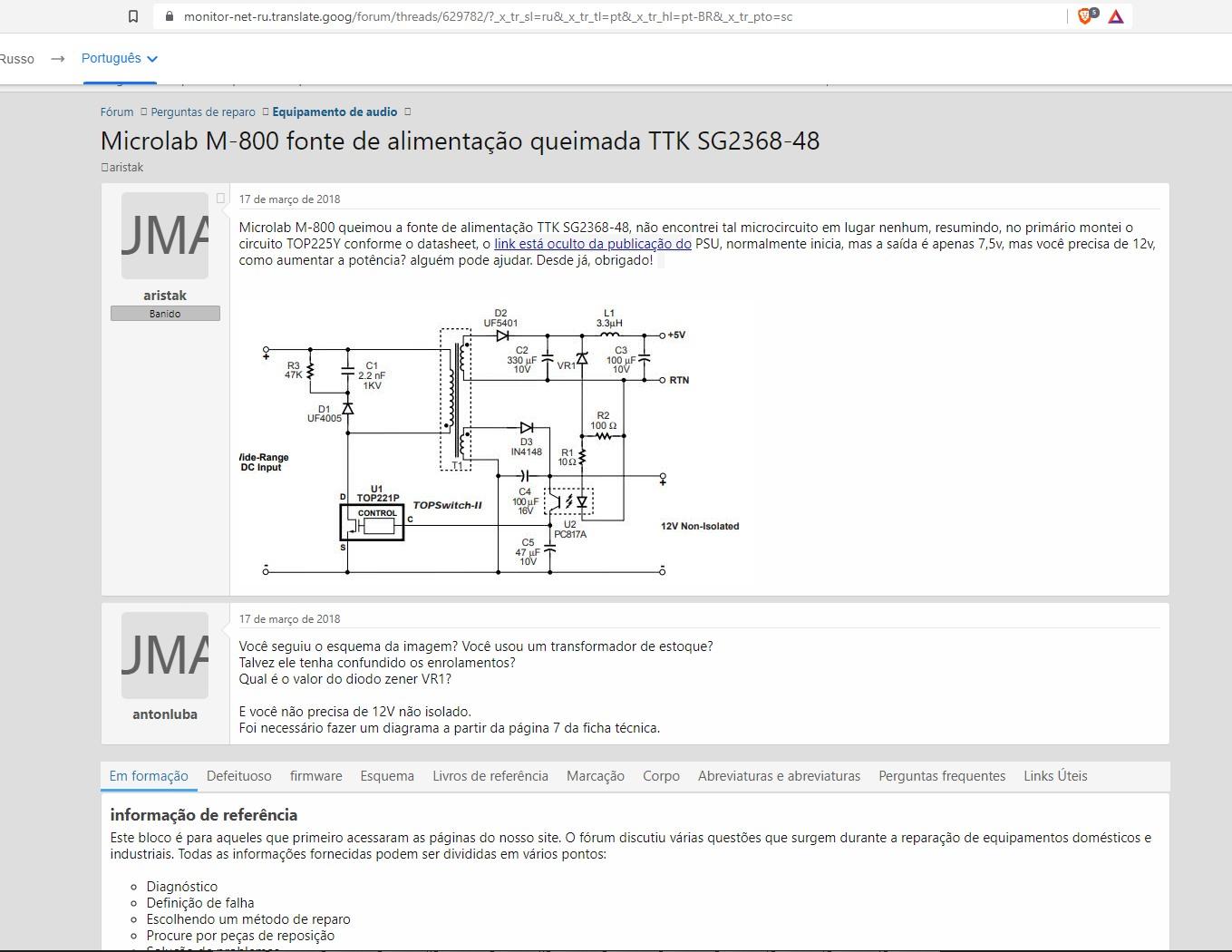

Tem um print de um traduzido de um site russo:



Onde tem um circuito alternativo para a fonte e foi citado que não funcionou bem, que só deu 7,5 V e que deveria dar 12V. Num outro forum que consultei tambem dizia que a fonte é de 12 volts.

https://forum.cxem.net/index.php?/topic/171129-дайте-совет-по-ремонту-уся-microlab-m-800/

Eu ia sugerir pra desligar a fonte original e colocar uma genérica de 12 volts por uns 4 ou 5 amperes, tinha calculado uma potencia de uns 18 watts com um amplificador de 12 volts em ponte a 4 ohms. Mas olhei melhor a foto e vi que o "woofer" é de 8 ohms. Ai daria só 9 watts de graves pra um aparelho que é vendido como 45 watts RMS. Claro, não considerei os watts dos 2 falantes de médios/agudos que deve dar estourando mais uns 10 watts. Na foto que o @Foxbtp postou tem 2 diodos iguais depois do trafinho, parecem ser de 3 amperes e tem dois eletrolíticos tambem iguais (mas não deu pra ver a tensão), sugerindo uma fonte simétrica. Pela tamanho do trafinho da foto dá a impressão de ser de uns 50 watts pra cima.





Agora o defeito também dá a impressão como sugeriu a @.if de um curto ou excesso de corrente, talvez de um dos amplificadores em curto também. Dá a impressão que a fonte quer ligar mas percebe o excesso de corrente  e fica desarmando. Como o Led chega a acender é sinal que o tal Sg 2368 está oscilando ou pelo menos tentando.



Enfim passe a tensão dos eletrolíticos e tente medir a tensão da fonte. E veja se dá pra desligar de alguma forma os amplificadores pra ver se a fonte para de desarmar.

[Aldighieri]

Em 02/09/2022 às 15:10, Andreas Karl disse:

No vídeo se escuta um "grilinho" que acompanha o brilho do led. Dá impressão que vem da placa e não do(s) falantes, é isso? Mas tem tambem um ruído grave continuo, é ruido de fundo ou é produzido pelo falante?



Bom, devido ao comentário do @Aldighieri , eu garimpei algumas coisas da internet. O Datasheet do SG2368-15

SG2368-15-ThaiGoldFields.pdf 113 kB · 0 downloads

Tem o circuito interno mostrando que é um controlador de fonte flyback já com o devido mosfet incorporado:



A "google tradução" é um tanto confusa :

Série de módulos integrados híbridos de fonte de alimentação de comutação de 15 w para amplificador de potência de áudio sg2368-15
Características
O módulo integrado SG2368-15 é usado na comutação da fonte de alimentação. existir
O primário mais este módulo, a tensão de onda quadrada de saída é mais variável do que a frequência de energia
A flutuação de tensão da saída da onda senoidal pelo transformador de tensão é pequena. distorção de forma de onda
Capacidade de sobrecarga pequena e forte, consumo de energia em espera <0,3 W, eficiência de trabalho
Alta eficiência, baixa geração de calor, dispositivos de energia são integrados dentro do módulo,
Ele pode resolver o problema de interferência muito bem. Na grande música dinâmica,
A fonte de alimentação é suficiente e a resposta transitória é forte. saída do módulo
é uma onda quadrada com um ciclo de trabalho fixo que reduz a
Requisitos de projeto do transformador. Fonte de alimentação composta por este módulo
sistema, em comparação com o mesmo sistema de transformador de frequência de energia (incluindo transformador toroidal, retificação e filtragem),
Pode reduzir o custo em mais de 30%.
Os principais parâmetros:
Frequência: (60-75)KHz
Tensão de entrada (AT): +100V ~ +400V
Potência de saída: nominal 15W, máximo 18W (SG2368-15W)
Eficiência: >80%
Consumo de energia em espera: <0,3W (incluindo circuito de partida fora do módulo)
Aumento de temperatura: <65℃ (30 minutos após ligar, 15W)



Estranhei a parte que diz "saída do módulo é uma onda quadrada com um ciclo de trabalho fixo ??? "



Mas tem tem um circuito de demonstração com o SG2368 -48

com um legenda que "google traduzida" diz "Aplicação de solução de energia de 300 W:"

A tradução dos pinos é :

símbolo do pé, função de nome
1 terminal de controle VCC 15V ~ 18V
2 GND Aterramento Primário
3 saída OUT (dreno) conectada ao transformador de comutação
4 VCC partida suave
5 pés de fixação do módulo
6 pés de fixação do módulo



Tem um print de um traduzido de um site russo:



Onde tem um circuito alternativo para a fonte e foi citado que não funcionou bem, que só deu 7,5 V e que deveria dar 12V. Num outro forum que consultei tambem dizia que a fonte é de 12 volts.

https://forum.cxem.net/index.php?/topic/171129-дайте-совет-по-ремонту-уся-microlab-m-800/

Eu ia sugerir pra desligar a fonte original e colocar uma genérica de 12 volts por uns 4 ou 5 amperes, tinha calculado uma potencia de uns 18 watts com um amplificador de 12 volts em ponte a 4 ohms. Mas olhei melhor a foto e vi que o "woofer" é de 8 ohms. Ai daria só 9 watts de graves pra um aparelho que é vendido como 45 watts RMS. Claro, não considerei os watts dos 2 falantes de médios/agudos que deve dar estourando mais uns 10 watts. Na foto que o @Foxbtp postou tem 2 diodos iguais depois do trafinho, parecem ser de 3 amperes e tem dois eletrolíticos tambem iguais (mas não deu pra ver a tensão), sugerindo uma fonte simétrica. Pela tamanho do trafinho da foto dá a impressão de ser de uns 50 watts pra cima.





Agora o defeito também dá a impressão como sugeriu a @.if de um curto ou excesso de corrente, talvez de um dos amplificadores em curto também. Dá a impressão que a fonte quer ligar mas percebe o excesso de corrente  e fica desarmando. Como o Led chega a acender é sinal que o tal Sg 2368 está oscilando ou pelo menos tentando.



Enfim passe a tensão dos eletrolíticos e tente medir a tensão da fonte. E veja se dá pra desligar de alguma forma os amplificadores pra ver se a fonte para de desarmar.

Bela resposta, uma pena meu conhecimento ser limitado na área de eletrônica, eu estava pensando em remover a fonte antes do trafo grande e alimentar com outra fonte como você mesmo disse, mas como ali tem 5 terminais nesse trafo chopper, nem imagino como faria, acho que a melhor opção é comprar um amplificador 2.1 e ligar nos falantes dele. Obrigado.
