Como saber se uma fonte oferece alimentação de 4 pinos ou de 8 pinos?

mnlei · 23 de outubro de 2020

Eu estou procurando fontes de alimentação para um computador com as seguinte configurações:

Processador Intel Core i5-8400 Coffee Lake, Cache 9MB, 2.8GHz (4GHz Max Turbo), LGA 1151

Memória HyperX Fury, 32GB (4x8GB), 2666MHz, DDR4, CL16

Placa de Vídeo EVGA NVIDIA GeForce GTX 1650 Super XC Black Gaming, 4GB, GDDR6

SSD Kingston A400, 960GB, SATA, Leitura 500MB/s, Gravação 450MB/s

Placa-Mãe Gigabyte Aorus B360 Aorus Gaming 3, Intel LGA 1151, ATX, DDR4

(ESSA CONFIGURAÇÃO, EU AINDA ESTOU mexendo NELA, ENTÃO NÃO PRECISA FOCAR NELA, ELA ESTÁ SENDO USADA SOMENTE PARA INSERIR A QUESTÃO EM ALGUM CONTEXTO)

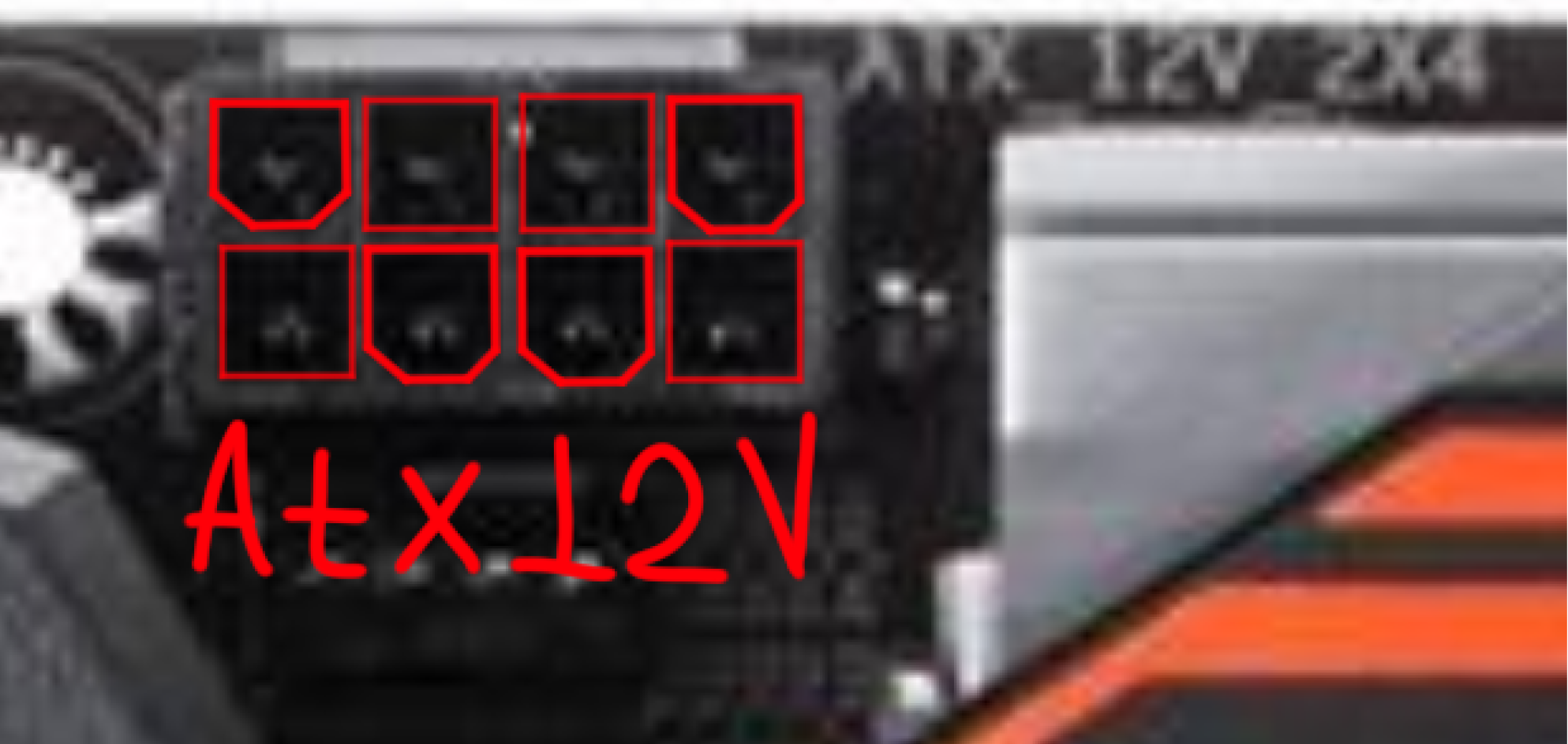

Porém to com uma duvida que vem me rodeando a um bom tempo. A placa-mãe em questão, por exemplo, possui além de uma conexão ATX 20+4 pinos, possui uma conexão ATX 12V 8 pinos e sempre que eu vou procurar uma fonte, na descrição do produto, ou mesmo no manual dele, eu somente encontro a indicação da descrição de "conector EPS" ou "conector EPS (4+4)" (ou no caso de fontes modulares ou semi-modulares, "EPS/ATX 12v (4+4)" [óbvio que essa conexão "ATX" não irá ajuda, ja que o conector ATX 12v tem que ser colocado na fonte, infelizmente]). Essa duvida começou no período que eu estava por montar meu segundo computador, pois quando eu montei meu primeiro computador, eu não tive esse problema, então ele passou despercebido.

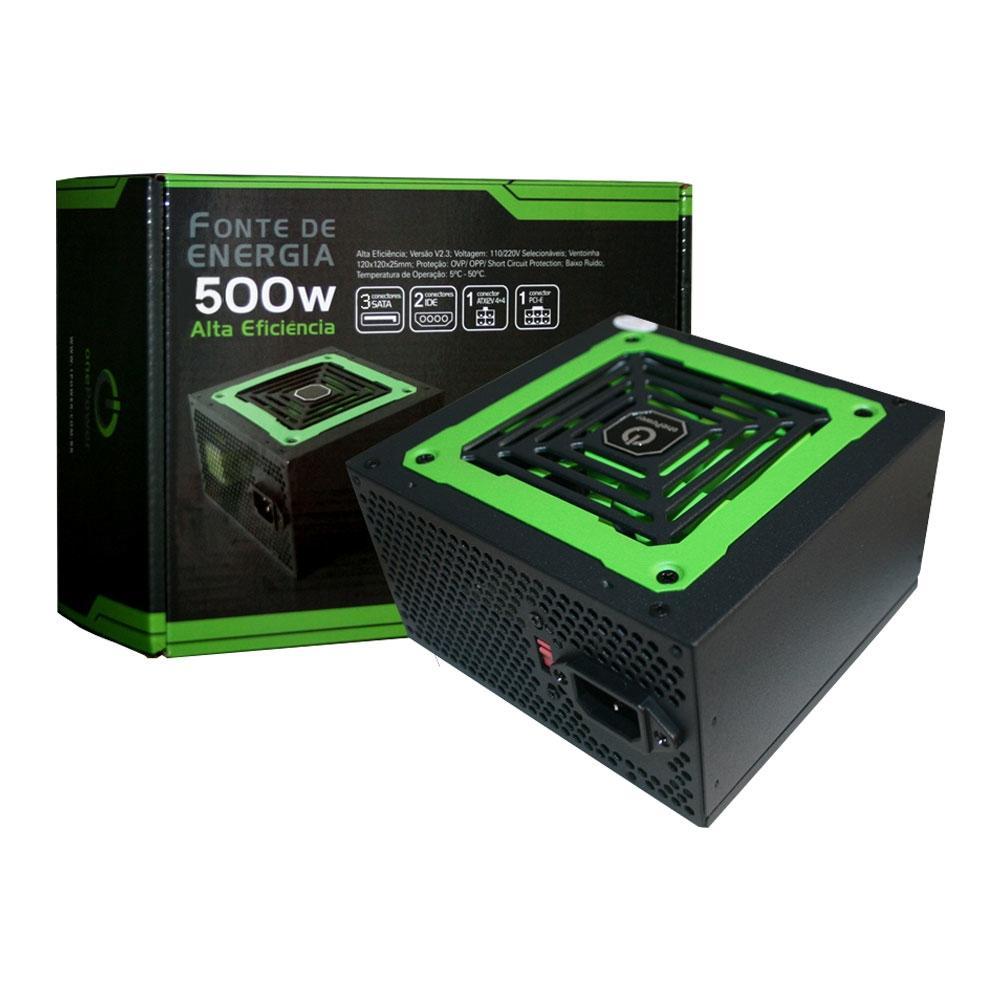

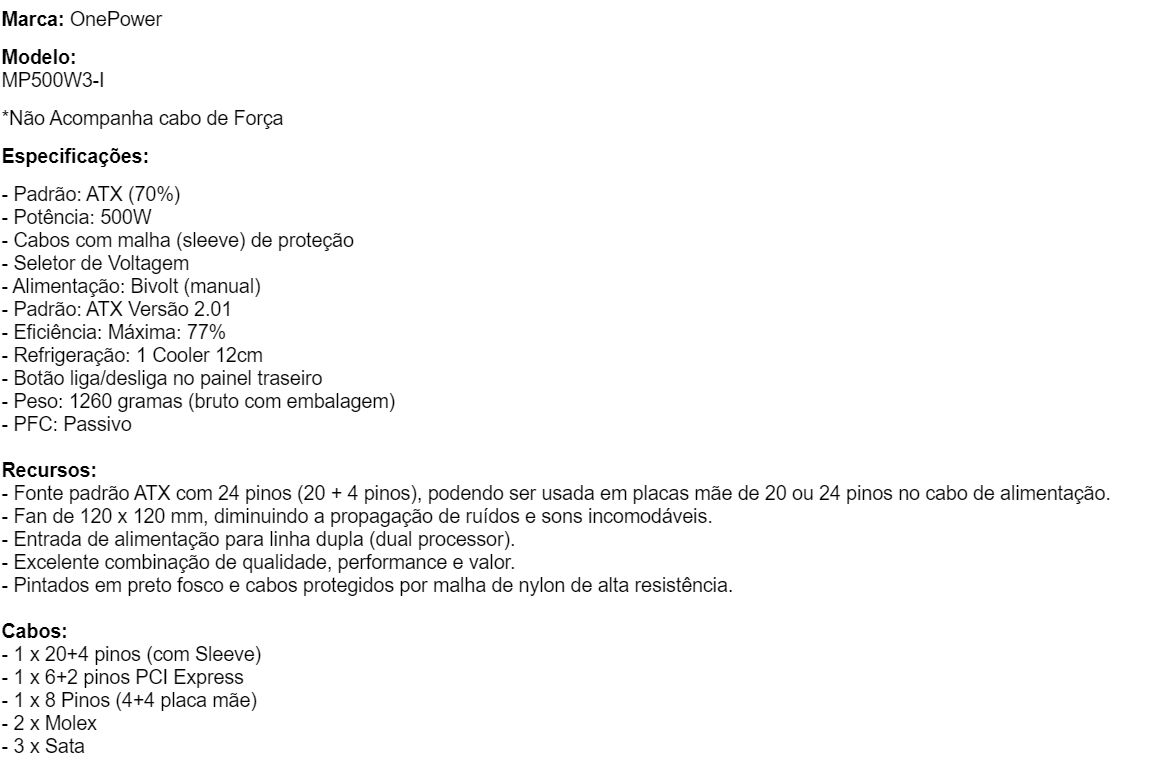

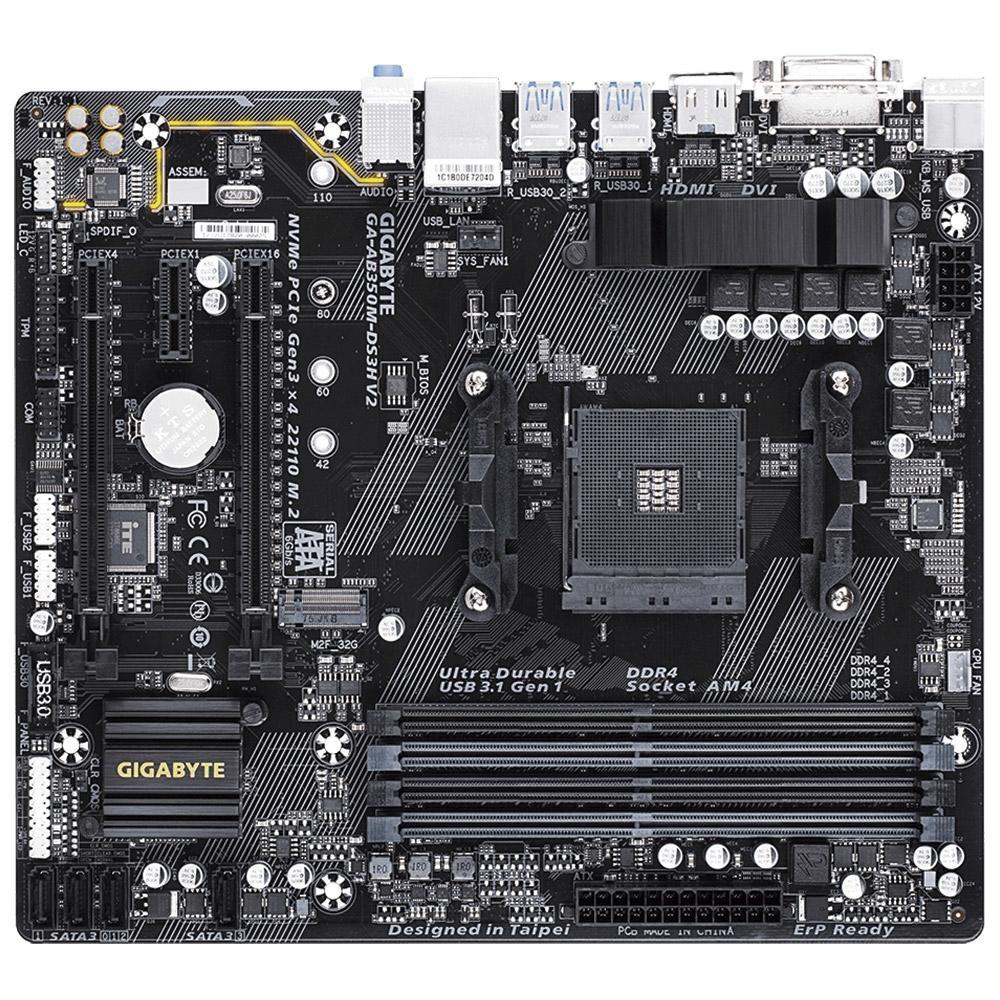

Na primeira vez que eu montei um pc, eu comprei uma Placa-Mãe Gigabyte GA-AB350M-DS3H V2, AMD AM4, mATX, DDR4, e assim como a placa-mãe Aorus, ele também possuia uma entrada ATX 12V e, para alimentá-lo, eu comprei uma Fonte One Power 500W - MP500W3-I (conheço má reputação dela, mas ela ta com vida até hoje, e ja faz uns 4 anos kkk) e essa fonte, na descrição dela, vinha informando apenas que tinha um contector de 8 pinos (4+4), nem informava com EPS ou mesmo ATX (deixava no mistério). O ponto era que o conector 8 pinos que tinha na fonte era exatamento o mesmo para conectar na entrada ATX 12V.

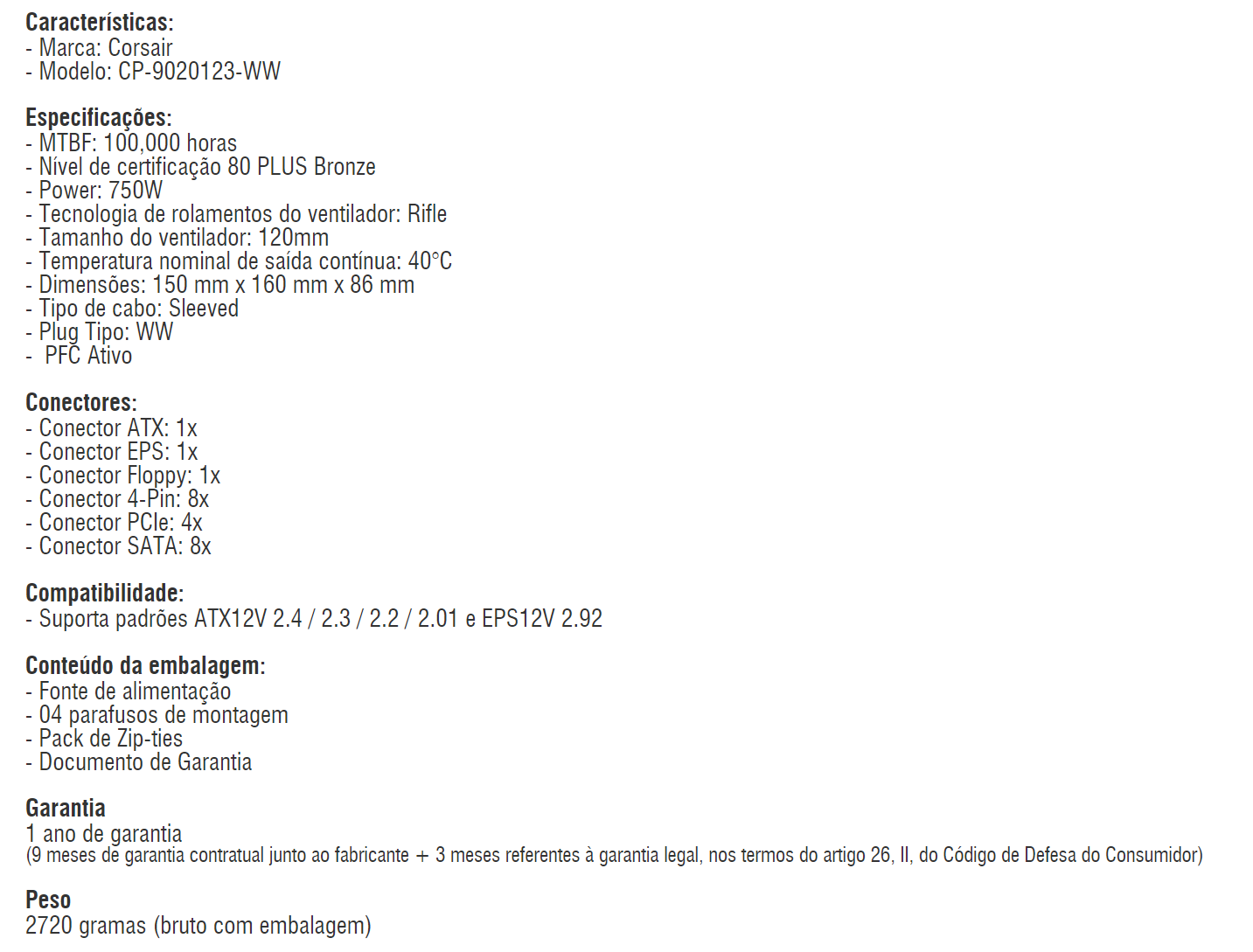

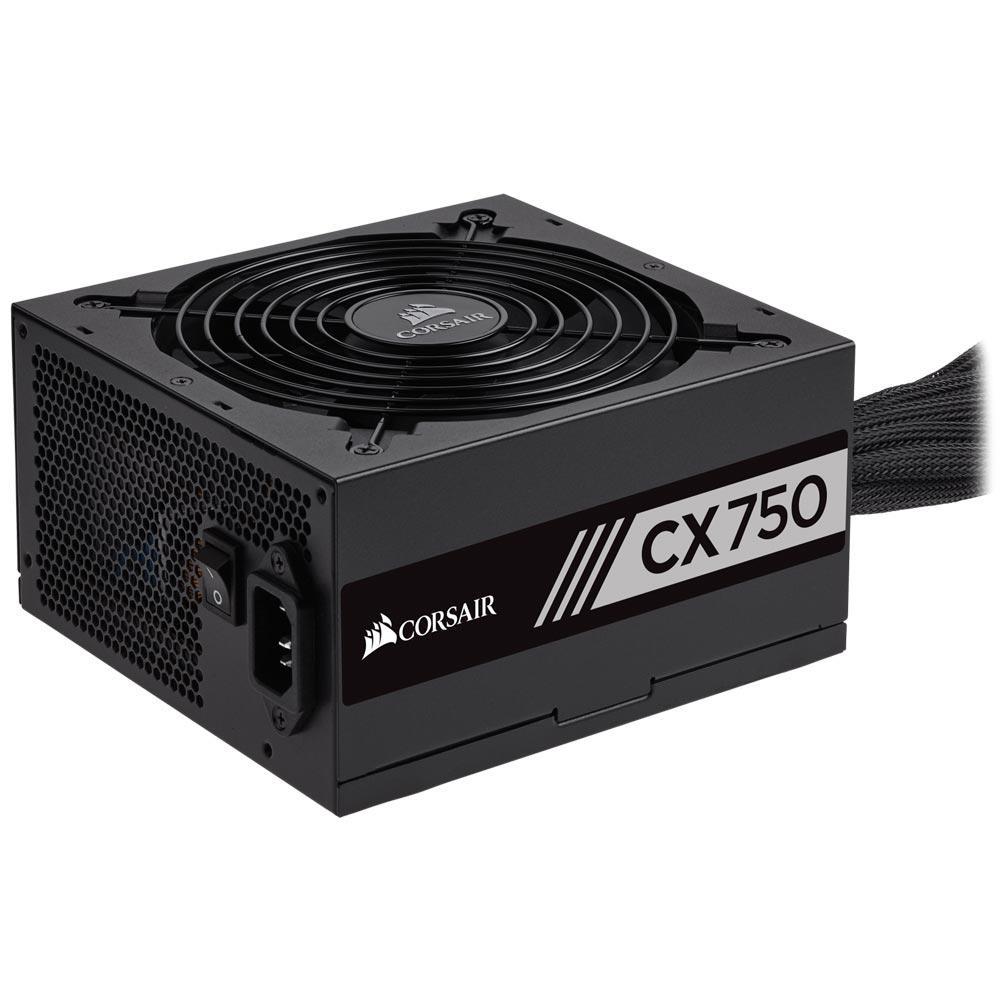

Depois de um tempo eu resolvi montar um outro pc, para poder trabalhar com projetos de Revit, então eu decidi comprar uma Placa-Mãe Gigabyte B360M D3H, Intel LGA 1151, mATX, DDR4 (também, possuindo a entrada ATX 12V de alimentação) e para suportar as configurações do novo pc, comprei uma Fonte Corsair 750W 80 Plus Bronze CX750, PFC Ativo e nele informava que vinha uma conexão ATX (ja presumindo que seria o ATX 24 pinos) e o EPS (supondo que viria da mesma forma que a fonte da OnePower).

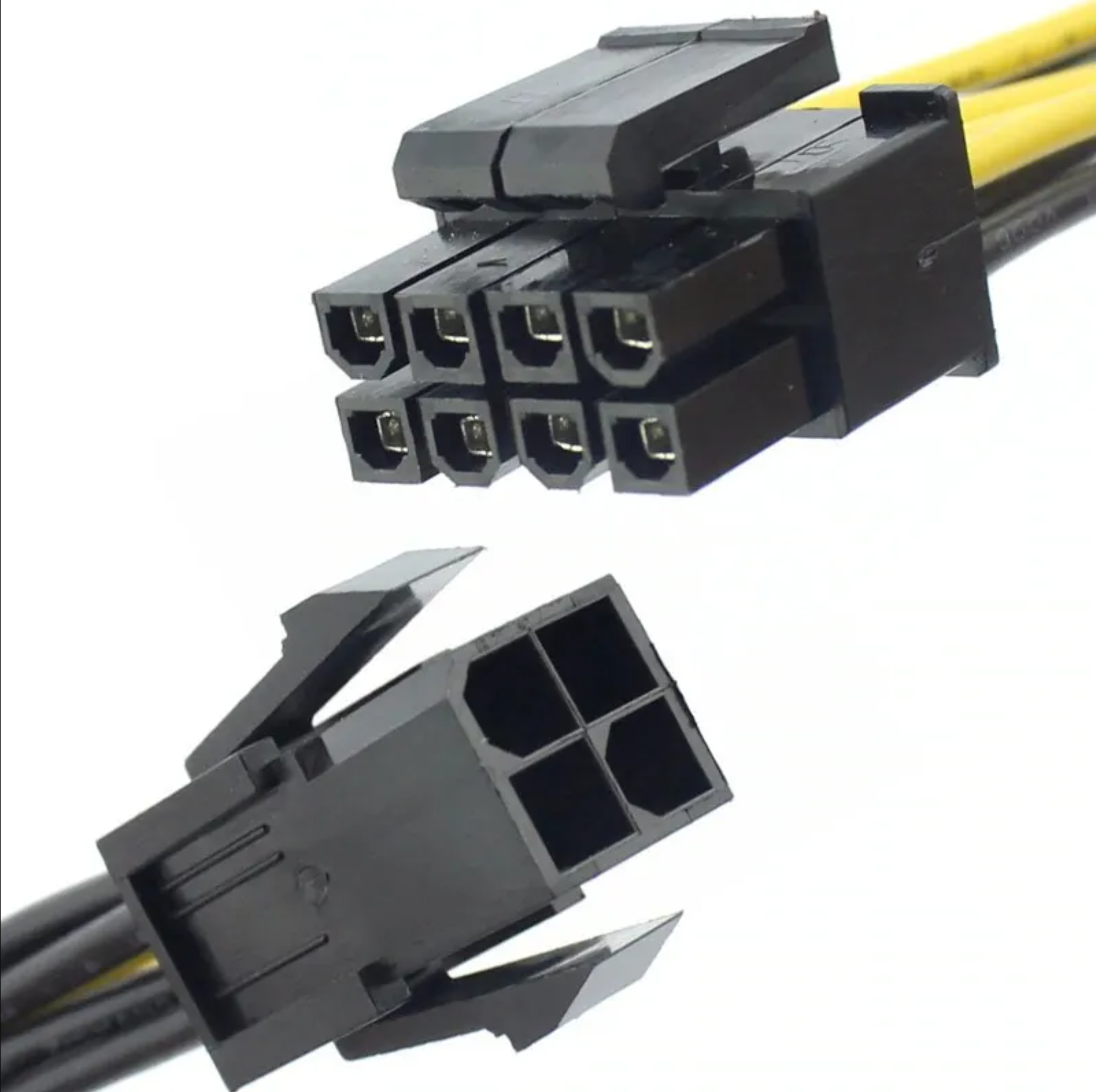

Quando os componente chegaram, foi ai que eu percebi que a entrada EPS, não batia com a entrada ATX 12V, somente metade dele, pois sua pinagem era 4+4. Então para resolver esse problema, eu comprei um adaptador que convertia o ATX 12V 4 pinos p/ ATX 12V 8 pinos (que utilizava a metade da pinagem EPS que encaixava na entrada ATX). Depois que eu comprei, eu conectei ele e funciounou sem problema (uso até hoje, ja faz cerca de 1 ano). [caso questione, se eu poderia ter usado somente a entrada ATX 12V 4pinos, a resposta é que devido a especificação desse pc, eu achei melhor alimentar toda a pinagem e tb o adaptador é de qualidade e não tem risco de fundir o adaptador ou estragar a placa-mãe, ou mesmo a fonte]

Voltando para a configurações iniciais deste tópico, estava procurando uma fonte para ela e encontrei uma Fonte EVGA 1300W 80 Plus Gold Modular SuperNova, o interessante dessa fonte era que na descrição dela dizia "2 x 4+4 Pin EPS12V", pensei que assim como a fonte OnePower, ela possuiria uma entrada ATX12V, porém era igual a da fonte corsair.

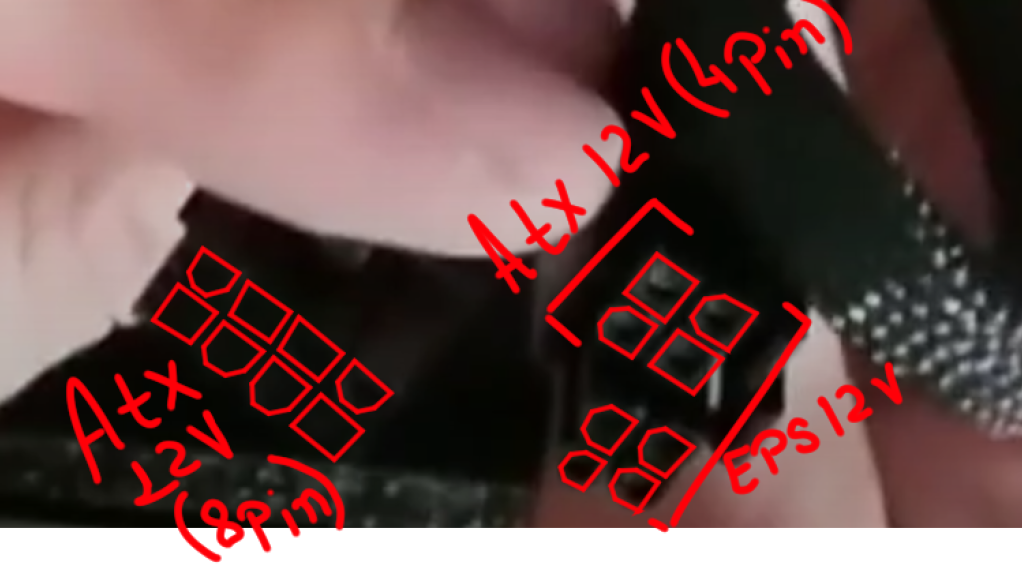

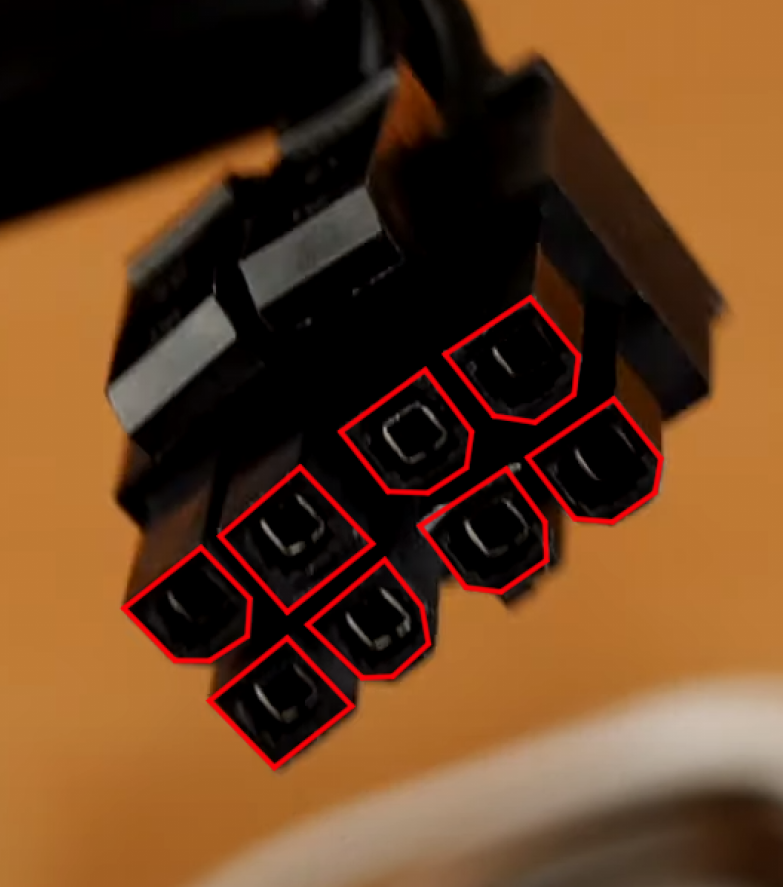

E para confundir ainda mais, na internet eu encontro essa imagem abaixo, porém, pelo que venho descobrindo, a indicação dada para a entrada EPS ou EPS 12V, está errada (o PCIe 8/6 pinos e a ATX-12V estão de acordo).

O que eu queria entender com este tópico era, a partir de toda essa informação que eu passei, gostaria de saber quando uma fonte fornece uma entrada que encaixe *integralmente* a uma entrada ATX 12V (sem qualquer tipo de adaptador ou mesmo só conectar metade da pinagem) e se alguém souber explicar, me dizer porque as fontes tem essa entrada ESP, se não existe alguma fonte não modular, semi modular ou modular, que possua a entra ATX 12v, assim como a fonte da OnePower, porque, pelo que to percebendo e pelo tanto de configuração de computador que ja criei (fora esses de uso próprio), não vejo utilidade alguma criarem um fonte com esse tipo de entrada de alimentação de CPU.

Imakuni · 23 de outubro de 2020

19 minutos atrás, mnlei disse:

Eu estou procurando fontes de alimentação para um computador com as seguinte configurações:

Processador Intel Core i5-8400 Coffee Lake, Cache 9MB, 2.8GHz (4GHz Max Turbo), LGA 1151

Memória HyperX Fury, 32GB (4x8GB), 2666MHz, DDR4, CL16

Placa de Vídeo EVGA NVIDIA GeForce GTX 1650 Super XC Black Gaming, 4GB, GDDR6

SSD Kingston A400, 960GB, SATA, Leitura 500MB/s, Gravação 450MB/s

Placa-Mãe Gigabyte Aorus B360 Aorus Gaming 3, Intel LGA 1151, ATX, DDR4

Se você já tem, paciência, mas se não, não compre isso aí que não vale. Diga sua config atual completa (ou as peças que já tiver comprado), quanto tem para gastar e o que você vai fazer com o PC que fica mais fácil ajudar.

19 minutos atrás, mnlei disse:

Porém to com uma duvida que vem me rodeando a um bom tempo. A placa-mãe em questão, por exemplo, possui além de uma conexão ATX 20+4 pinos, possui uma conexão ATX 12V 8 pinos e sempre que eu vou procurar uma fonte, na descrição do produto, ou mesmo no manual dele, eu somente encontro a indicação da descrição de "conector EPS" ou "conector EPS (4+4)" (ou no caso de fontes modulares ou semi-modulares, "EPS/ATX 12v (4+4)" [óbvio que essa conexão "ATX" não irá ajuda, ja que o conector ATX 12v tem que ser colocado na fonte, infelizmente]).

Normal. Isso é para o caso de você comprar uma placa-mãe basicona que só use o conetor de 4 pinos para o processador, aí você usar apenas metade do EPS 8 pinos.

Pedro Math.pi · 23 de outubro de 2020

Pra resumir bastante a resposta, não se preocupe se o anúncio informa EPS ou ATX. O padrão correto é EPS12V, de 8 pinos. O termo ATX12V era mais usado antigamente, há mais de uma década, quando o conector só possuía 4 pinos. E mesmo hoje, ainda existe essa mistura. Alguns modelos ainda possuem 2 conectores desse (que é o caso da EVGA que você citou no fim do post), que são para placas-mãe entusiastas.

Essa configuração acima não precisa mais do que 450W. Você tem que se preocupar mais com a qualidade da fonte do que com o tal padrão do conector. Fuja dessa onepower. Existem modelos decentes como a Electro 450 V2 (ou 550W), Nidus 500W, CV450 (ou CV550), etc. E não precisa pegar uma fonte de 1300W, a não ser que você queira montar uma usina em casa.

Gabriel Torres · 23 de outubro de 2020

@mnlei Apenas uma correção técnica:

4 pinos = ATX12V

8 pinos = EPS12V

Não existe "ATX12V de 8 pinos"

Elder Nauvirth · 23 de outubro de 2020

@mnlei O conector EPS que vem atualmente nas fontes, tem desenho padrão que seria para encaixar em qualquer placa-mãe sem problemas e sem o uso de adaptadores, até porque adaptadores não são recomendados.

Atente-se de que na hora de conectar, você precisa deixar os conectores juntos na posição em que a trava deles fecha, além de alinhar a trava com a região que prende na placa-mãe, para que fique bem conectado e não saia.

O nome de conector ATX, foi trocado para EPS com as fontes boas, e ainda é praticamente a mesma função, a diferença mesmo é que o conector EPS são 4+4 pinos, ou seja, 8, você ainda pode separar os pinos no meio e usar apenas 1 ponta com 4 pinos.
