Fita led 12V cortar e ligar

[snider607]

@alexandre.mbm e@alexandre.mbm  @alexandre.mbm Bom dia, certo, mas mesmo eu cortando nos locais indicados nesta parte de 3 em 3 se ligar nos 12v é normal queimar, ou isso é por a fita ser antiga? Só essa minha dúvida.



Obrigado.



Boa tarde, entendi, assim que possível completo o desenho, mas se não me falha a memória só tem esses componentes, na fita led. Mas verificarei e completo o desenho se necessário.





Muito obrigado.

[alexandre.mbm]

10 horas atrás, Mega Blaster disse:

Se queimou em cortar na marca, ou a fita está defeituosa ou a fonte.



A marca é justamente para isso, cortar no lugar certo.



Eis sua resposta.



36 minutos atrás, snider607 disse:

se não me falha a memória só tem esses componentes, na fita led



Componentes, sim. Mas as trilhas são a ligação.



O valor do resistor importa. O código do LED também. Ele está "embutido" no código da fita.

[Pincipi]

Dando a minha contribuição no assunto, comprei minha primeira fita de LED:

A ponta do lado de fora é esta:

Já veio com a ligação do adaptador (em preto), a outra ponta não tinha nada, eu liguei ela numa fonte de 12V e 1Amp, no lugar da lâmpada de LED tubular citada acima:

Na parte de cima a fita isolante branca cobre a emenda do fio azul na tomada (110V), o botão vermelho ao ser acionado deixa passar a energia e na saída (12V), fio preto de cima para baixo, liguei na outra extremidade da fita de LED:

Como a cola da fita é muito ruim e fica soltando, prendi com um clips de papel, abaixo o detalhe da solda:

Nesta parte eu tive alguma dificuldade porque não sabia como remover a cobertura de plástico e fazer a emenda com o fio, abaixo o detalhe de como é a fita:

Tem um lado chato bem fininho, coberto pelo plástico.

Dei uma pesquisada na internet e lá tem muitas dicas, tipo derreter com o ferro de solda, cortar com estilete (foi o que fiz) e usar um terminal tipo boca de jacaré. Depois de expor a parte metálica, eu derreti a solda nas duas pontas dos fios e passei pasta de solda nos terminais da fita, ai pus o fio em cima do terminal e pressionei com a ponta do ferro de solda, em instantes a solda derreteu e tomou a forma das fotos, eu acredito que assim é melhor porque imagino que se colocar o fio em cima do terminal e depois por o ferro de solda para vir com a solda pode não dar muito certo, tipo demora a dar o ponto de solda e pode queimar a fita, sei lá, não sei ao certo qual é a melhor técnica.

Ainda não sei como isolar esta parte que foi exposta para que a fita fique totalmente a prova de agua.

Em algumas partes da fita tem umas emendas:

Eu imagino que pode cortar a fita exatamente no meio da emenda ou então pode cortar nos pontos marcados abaixo, entre as bolinhas:

Em detalhe mais de perto:

Se cortar a fita em outro lugar eu acho que vai dar errado:

Na imagem acima tem os dois lados da fita, se cortar fora do indicado, entre as bolinhas, vai cortar o circuito que neste caso são de três LEDs e um resistor.

Eu imagino que para o caso de outras fitas de LED deve ser o mesmo padrão, não na quantidade de LEDs mas sim na indicação da bolinhas douradas, que deve ser onde se solda os fios da entrada de 12V.

Espero ter contribuído e se eu estiver errado, por favor me corrijam para que faça a postagem com as informações corretas.

Desejo um bom "cortar e ligar" a todos!



[Visitante]

@Pincipi é exatamente isso. Para isolar da umidade, uma alternativa simples é isolante auto retrátil + fita auto fusão. Se for em local aparente, usar uma fita de marcação branca. Esse sistema para ficar estanque não tem acessório.

[Pincipi]

Em 29/10/2020 às 10:50, snider607 disse:

Tenho fita led 12V a fonte dela é 2.5 amp. Minha dúvida é a seguinte gostaria de fazer um abajour apenas com 3 leds, ( onde é a faixa de corte da fita) , sei que a fita é corrente contínua, mas nesse caso certa vez liguei um pedaço na mesma fonte e percebi que a fita estava com marcas de queima, não sei se é por desgaste da fita, mas posso ligar os 3 leds na mesma fonte ou tem algum problema?

Agora voltando a questão inicial do post, fiz a experiência prática, cortei um pedaço de minha fita no menor tamanho possível, no caso com 3 LEDs e liguei em diversas fontes de 12V, de 0,5 Amp, 1 Amp, 2 Amp e 50 Amp, em todas elas acendeu normal, com a mesma intensidade, abaixo uma foto da fita ligada na fonte de 50 Amp:

Repeti a mesma experiência com o restante do rolo, também não houve diferença.

Ai eu liguei na fonte da Yaxun que tenho aqui:

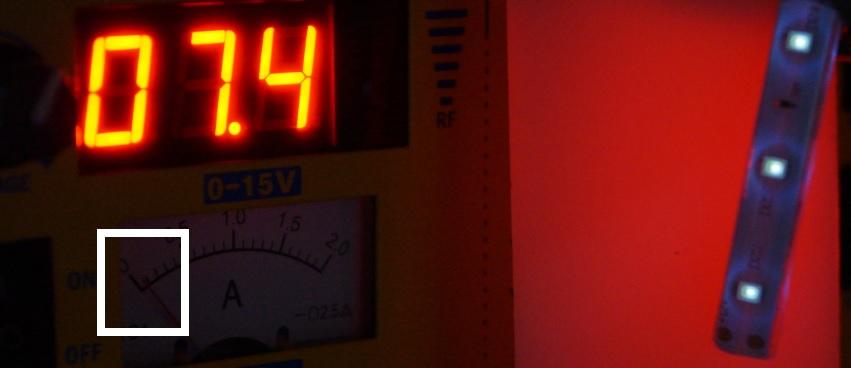

Comecei do zero e fui girando o botão, quando chega nos 7.4 V com o ponteiro marcando um décimo de ampere o LED acende fraco, ao continuar a girar o botão, o LED foi brilhando com mais força, dei uma parada nos 12V:

O ponteiro continuou a marcar na mesma medida de ampere, girei mais ainda até chegar no fim de escala:

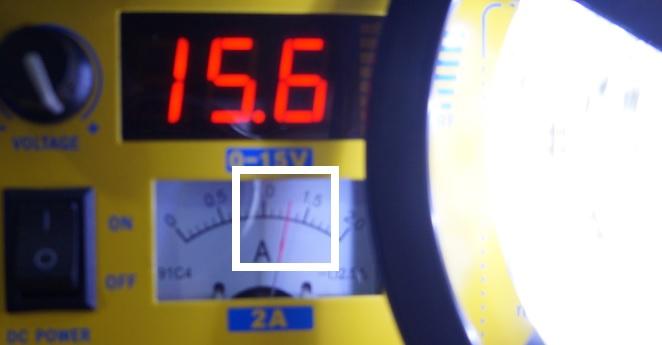

15,6V com a mesma marcação de um décimo de ampere.

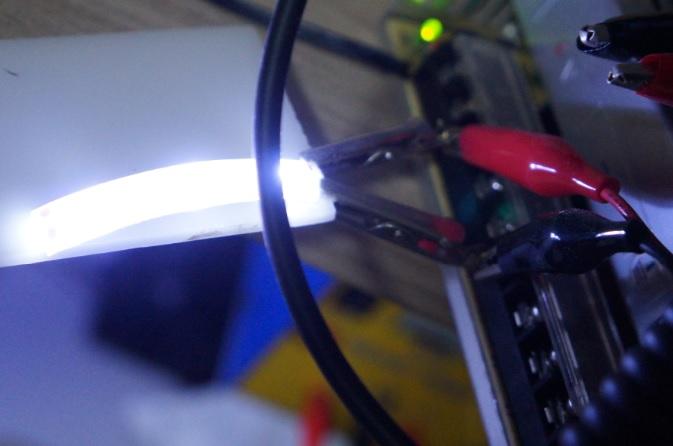

Por comparação fiz a mesma coisa com o restante da fita:

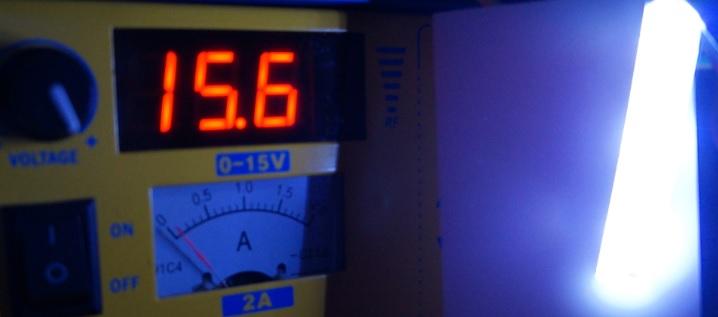

Só que desta vez o ponteiro do ampere foi até 1,3 Amp.

Por conclusão lógica, tanto faz ligar apenas a parte com três LEDs como a fita inteira que dá na mesma, desde que seja nos 12 volts, a única diferença é que com mais LEDs precisa de mais amperes.

Então com certeza como já foi respondido antes, não tem problema de ligar a fonte de 12V e 2,5 Amp nos 3 LEDs. (comprovado cientificamente!)

Se eu tivesse uma fonte de 30V eu ligava para ver no que dava, ver com qual tensão e corrente a fita de LED queimava.



[alexandre.mbm]



As setas verdes indicam que a fita, virada ao avesso, também foi invertida horizontalmente.



Em cinza estão os pontos de corte. Entrada e saída da linha DC.



Em vermelho são os três LEDs. Em preto, o resistor SMD de 150 Ω que está no meio da série deles.



Para não restar dúvidas: as trilhas de cobre são a cor mais escura.



Essa configuração para 12 V sugere LED de 3 V e corrente de 20 mA.



Consumo do pedaço:



P = 4 × 60 mW

P = 240 mW



Os "pedaços" de fita (séries de três LEDs e um resistor) estão todos em paralelo. Uma fonte de 12V 400 mA deve, em teoria, dar conta de 20 pedaços.

[snider607]

@Pincipi Bom dia, muito obrigado sua fita é igual a minha, porém agora entendi, porque a minha estava queimando, mesmo cortando corretamente... É muito antiga, provavelmente o pedaço assim como o resto da fita está desgastado. Comprarei uma nova e farei o processo.



Grato a todos. @Mega BlasterBlaster @alexandre.mbm

Em 30/11/2020 às 13:23, Pincipi disse:

Agora voltando a questão inicial do post, fiz a experiência prática, cortei um pedaço de minha fita no menor tamanho possível, no caso com 3 LEDs e liguei em diversas fontes de 12V, de 0,5 Amp, 1 Amp, 2 Amp e 50 Amp, em todas elas acendeu normal, com a mesma intensidade, abaixo uma foto da fita ligada na fonte de 50 Amp:

Repeti a mesma experiência com o restante do rolo, também não houve diferença.

Ai eu liguei na fonte da Yaxun que tenho aqui:

Comecei do zero e fui girando o botão, quando chega nos 7.4 V com o ponteiro marcando um décimo de ampere o LED acende fraco, ao continuar a girar o botão, o LED foi brilhando com mais força, dei uma parada nos 12V:

O ponteiro continuou a marcar na mesma medida de ampere, girei mais ainda até chegar no fim de escala:

15,6V com a mesma marcação de um décimo de ampere.

Por comparação fiz a mesma coisa com o restante da fita:

Só que desta vez o ponteiro do ampere foi até 1,3 Amp.

Por conclusão lógica, tanto faz ligar apenas a parte com três LEDs como a fita inteira que dá na mesma, desde que seja nos 12 volts, a única diferença é que com mais LEDs precisa de mais amperes.

Então com certeza como já foi respondido antes, não tem problema de ligar a fonte de 12V e 2,5 Amp nos 3 LEDs. (comprovado cientificamente!)

Se eu tivesse uma fonte de 30V eu ligava para ver no que dava, ver com qual tensão e corrente a fita de LED queimava.
