Tv Philips 50PUG6513/78 liga backlight sem som e imagem.

[tangerinevinny]

Bom dia.

Estou com essa TV sem som e imagem.

Só liga o back light e não faz mais nada.

O que pode ser?

[lucas35]

O problema do som pode ser que esteja configurado para uma entrada que esteja sem sinal (HDMI, rca...)

A falta de imagem , verifique as tensões do display.

[tangerinevinny]

Em 04/09/2021 às 09:31, lucas35 disse:

O problema do som pode ser que esteja configurado para uma entrada que esteja sem sinal (HDMI, rca...)

A falta de imagem , verifique as tensões do display.

Na Tcon tem as seguintes tensões:



VGON - 1.5

VGH1 - 0

VGHF - 0

STV1 - 0

RSTV - 0

POL 2 - 1.6

CS TCON FLASH - 3.2

DI TCON FLASH - 3.2

TCON RST - 3.2

TCON CSCL - 3.2

AGO NSB - 0.4

BIT STL1 - 3.2

HAAVI - 0.3

DVAAI - 0.3

1P3V - 1.3

VDD - 3.2

GM 1, 2, 3, 5, 7, 8, 9, 10, 11, 12, 14, 16, 17, 18 COM 0 VOLTS.

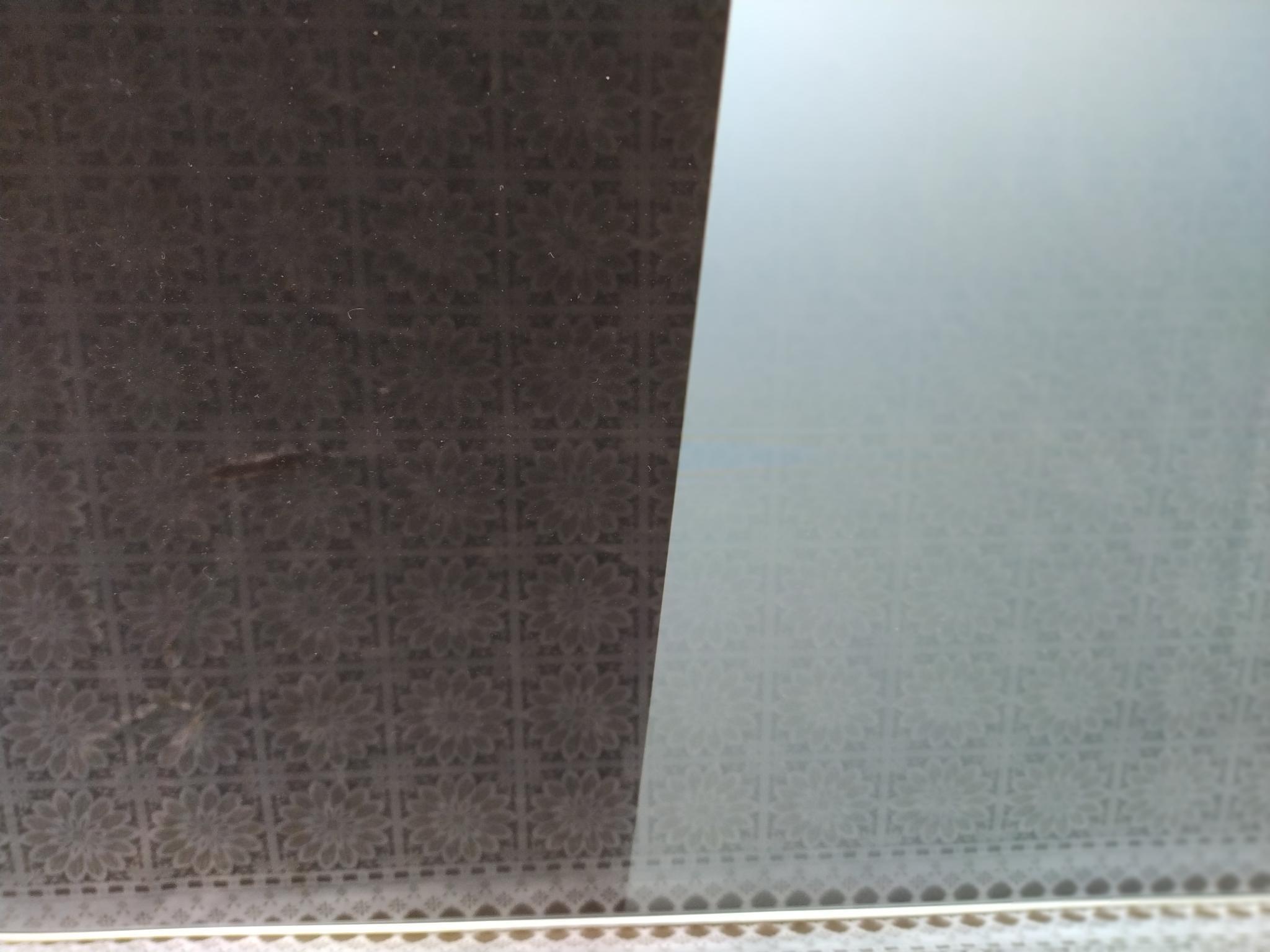

Tem 2 flats que saem da Tcon para a tela, quando desligo um deles, parte da tela liga.

[lucas35]

As tensões de VGH estão mortas, desligue o flat da tela e meça essa tensão de novo, se aparecer sua tela está em curto.

[tangerinevinny]

1 hora atrás, lucas35 disse:

As tensões de VGH estão mortas, desligue o flat da tela e meça essa tensão de novo, se aparecer sua tela está em curto.

VGH1 - 19,5

VGHF1 - 29,8

[lucas35]

É, o display ta em curto

[tangerinevinny]

4 minutos atrás, lucas35 disse:

É, o display ta em curto

Já era então.

[tangerinevinny]

O chip da Tcon esquenta mesmo com os flats da tela desligados?

Tipo uns 5 segundos já não fico mais com o dedo sobre ele.

[lucas35]

Não, a tcon trabalha frio

Normalmente quando o conversor DC/DC esquenta é por conta de curto na tcon e display

Se não há curto na tcon pode ser curto no prorprio conversor. Mas lembrando que se o conversor estiver queimado pode ter sido provocado pelo display
