ln40c550j1m sai de standy by mas não dá trama

[Marcos vinicius Ferreira]

Olá venho a pedir a ajuda de vocês para min pelos menos uma direção deste defeito nesta tv Samsung,  quando aperto o botão power no controle remoto o led vermelho pisca 4 vez e desliga mas a imagem não sai com isso também né os Leds se não for de plasma fiz alguns testes: tirei o conector da placa principal e os Leds acenderem iluminado a tela, medir as tensões de com o led vermelho acesso e tem os 5 stb e 0 v ps ON ,quando clico para ligar todas as tensões de 12 volts e 5 volts aparecem o 5v stb permanecem e e o ps ON sobe de 0 para 0.873. Notei um aquecimento em um conversores DC DC perto do varicap. Se puderem me dar uma dica do que fazer ou conferir ficarei muito grato.

Medir todas as tensão escrito  na pci da placa principal e todas ok

Utlizei o carcaça do tv como GND para medir do lado do secundário!

Detalhe a tv não volta a standy by

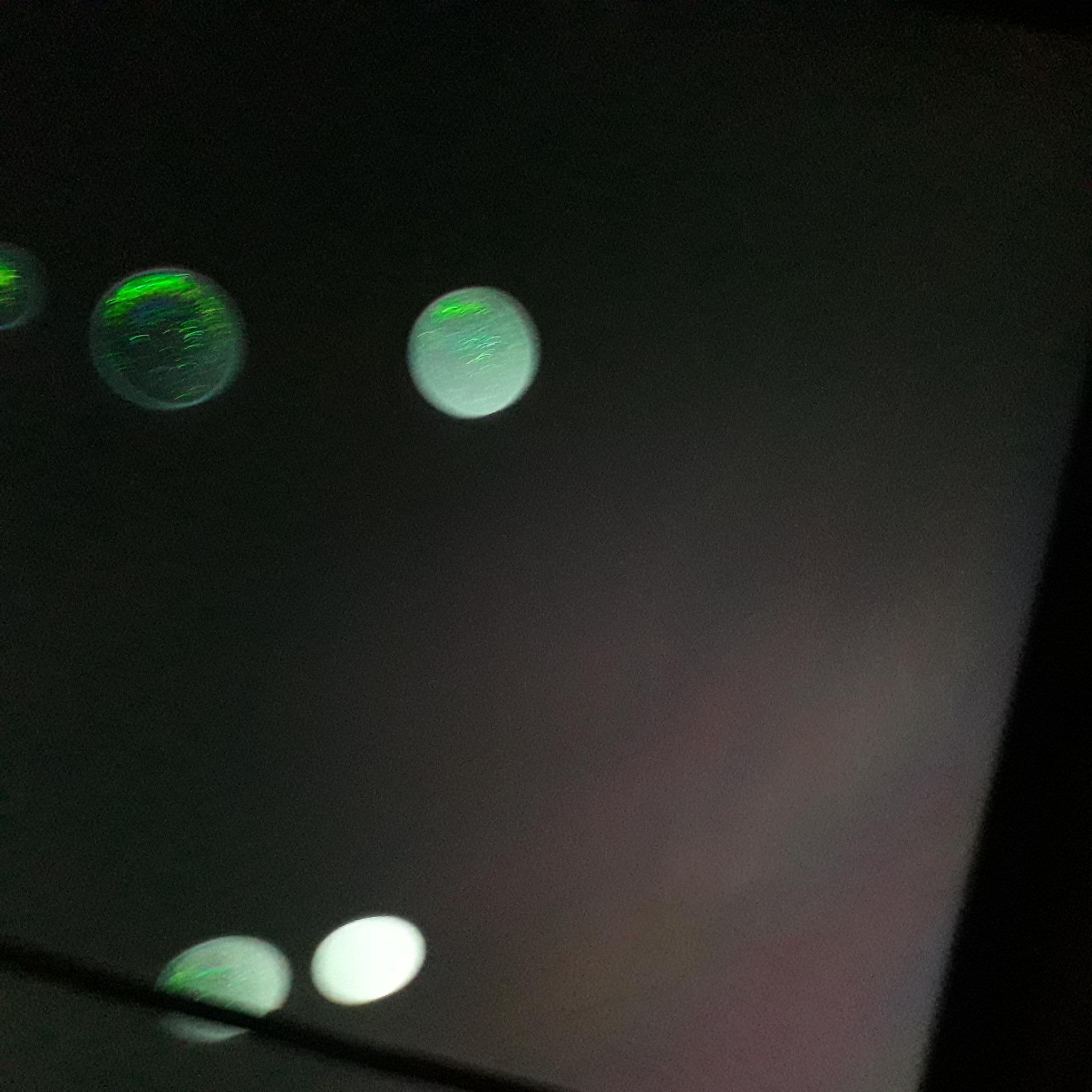

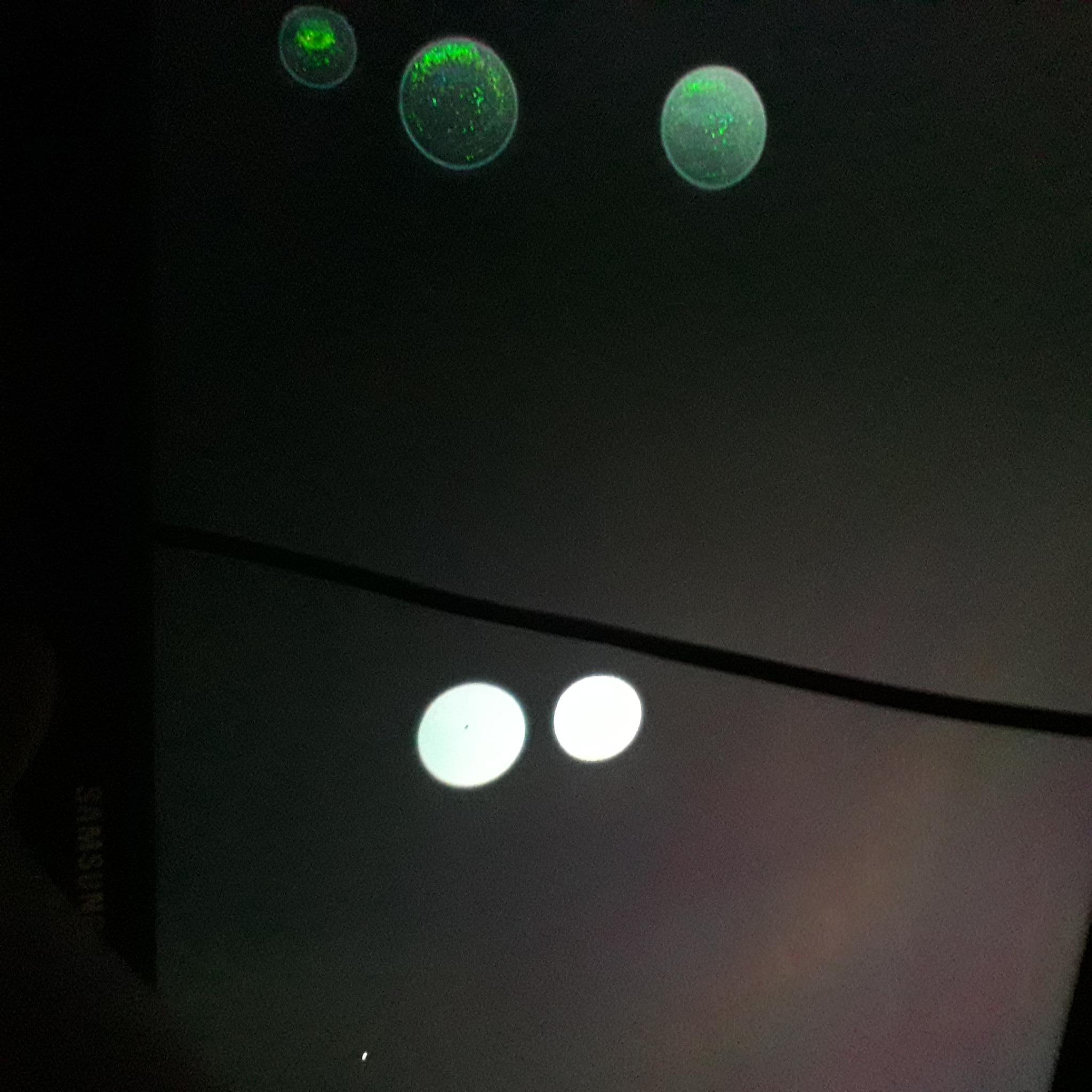

TV sem o conector da placa principal essas anomalia foi causada pelo cliente que deu umas pancadas na tela

Corrigindo o dito acima A tv e de LCD

[lucas35]

Todas as tensões permanecem e a TV não volta a standby.

Como esta as alimentação da tela?

12V, VGL e HGL.

[Marcos vinicius Ferreira]

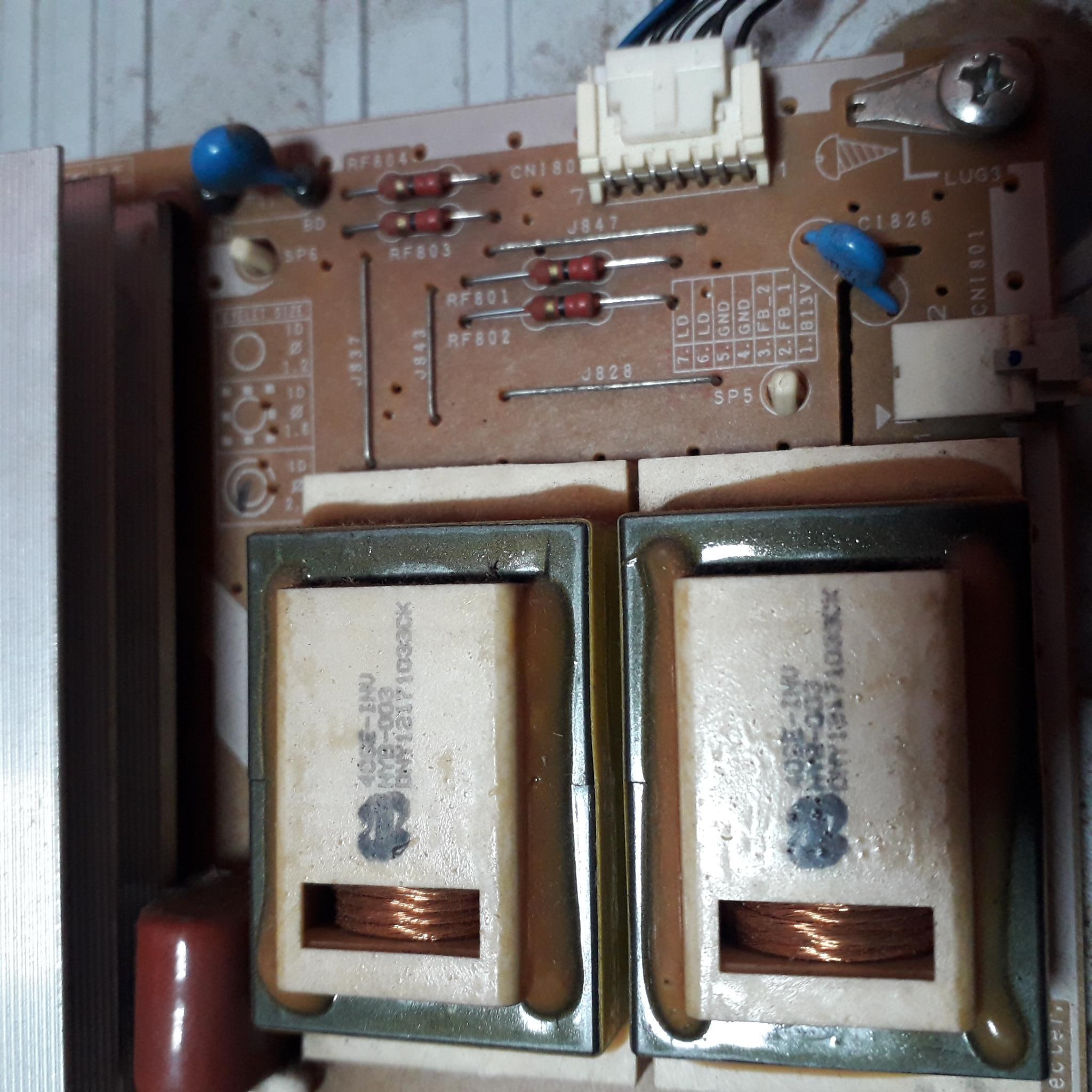

Essas? pino 1, 12. Volts e pino 6 e 7 , 7.8 volts o que muda de sem o o conector da placa principal os Leds acendem e essas tensões sobem  de 7 para 8volts





[lucas35]

3 horas atrás, Marcos vinicius Ferreira disse:

Leds acendem

Essa TV não é de led e sim de lâmpadas fluorescentes.

3 horas atrás, Marcos vinicius Ferreira disse:

Essas? pino 1, 12. Volts e pino 6 e 7 , 7.8 volts

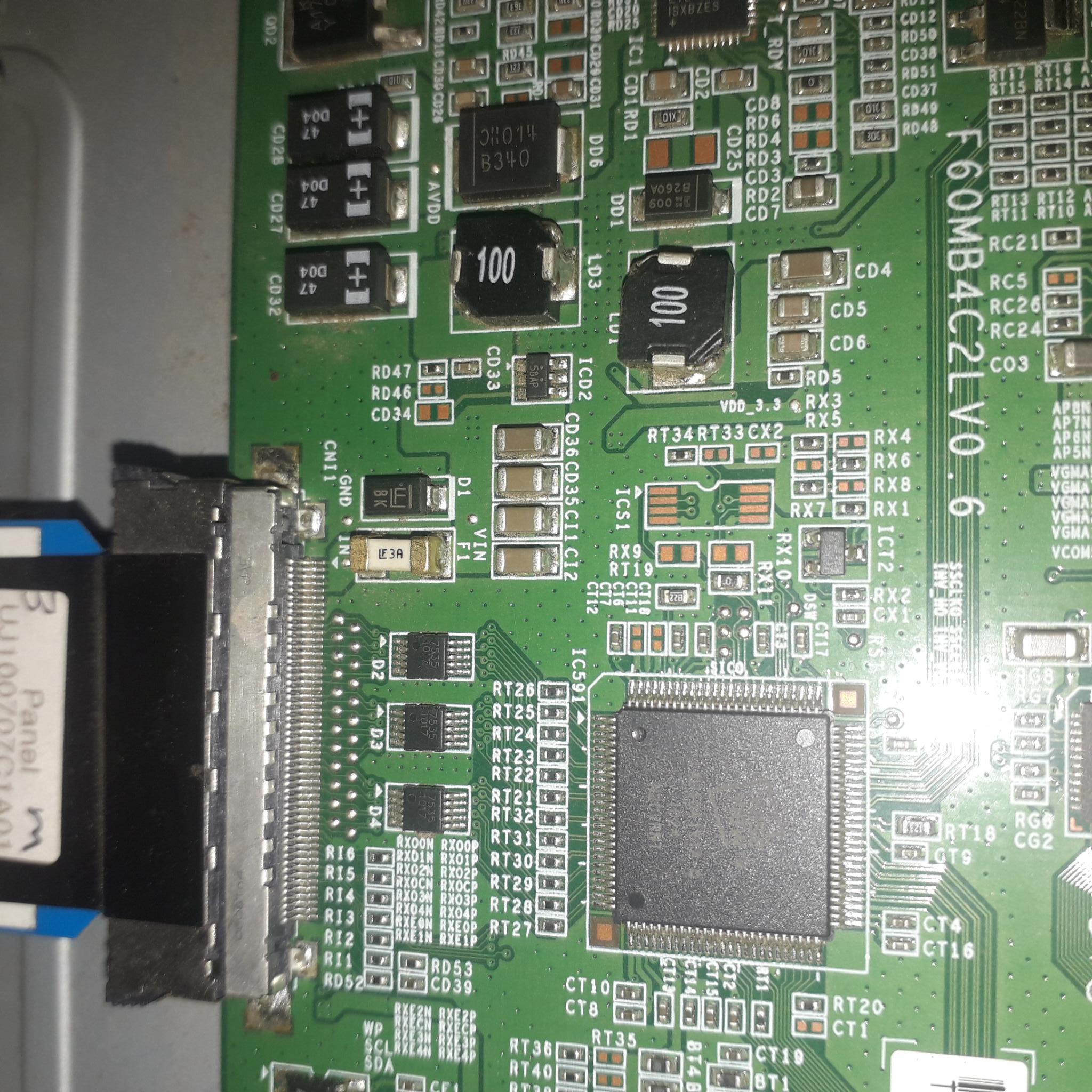

Não, me refiro a tensão da tela. Lá na Tcon ou na régua .

Alimentação 12V depois do fiável e VGH, HGL

[lucas35]

Desculpe, corretor mudou para "fiável"

Na verdade é o fusível.

[Marcos vinicius Ferreira]

Não tem os 12 volts e o fusivel não estar queimado

E nem sei onde fica essa VGH e HGL para te passar se tem ou não

[Marcos vinicius Ferreira]

@lucas35 o defeito seria na placa principal?

[lucas35]

Em 03/02/2022 às 09:29, Marcos vinicius Ferreira disse:

VGH e HGL

Na tcon ou regua

Em 03/02/2022 às 09:29, Marcos vinicius Ferreira disse:

Não tem os 12 volts e o fusivel não estar

Se não tem os 12V chegando a tcon o problema está na principal.

Siga o cabo flet dos 12V ate a principal e verifique quais componentes está nesta linha. Poderá ter algum capacitor ceramico, diodo ou regulador em curto. Ou até transistor smd que faz o chaveamento desta tensão ruim.
