Ligação de fita led 12V em fonte de 24V


Posts recomendados

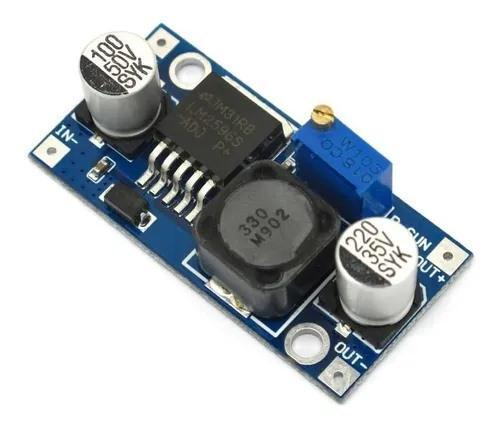

Meio complicado. Cada pedacinho da fita de LED tem os resistores próprios pra funcionar com 12 volts. Você tem três opções de acordo com o seu conhecimento técnico. 1) Você pode pegar dois pedaços iguais com o mesmo número de pedacinhos da mesma fita ou de fitas iguais e ligar em série. Se for o caso e você não souber como fazer dá um toque pra gente te ensinar como fazer. 2) Você pode medir a corrente que a fita consome e calcular um resistor pra diminuir a tensão ou até usar um regulador série 12 volts com dissipador de calor como o fixo 7812 ou o ajustável Lm317t. Aguentam de 1 a 1,5 ampere. Todos vão esquentar bastante se a fita for longa e desperdiçar energia. 3) Pode comprar um Step Down no Mercado Livre ou no lugar de sua preferência código Lm2596. É uma plaquinha que aguenta até 3 amperes e usa técnicas mais modernas de conversão de corrente contínua que quase não desperdiçam energia. Ligue a entrada no 24 volts tomando cuidado com a polaridade (inverteu, queimou) e ajuste o parafuso do trimpot para 12 volts usando um multímetro na saída.foto.jpg.1ef14086728b7aea9d9f986efc094c0a.jpg

  • Curtir 3
Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...
Em 29/06/2022 às 13:52, Andreas Karl disse:



Meio complicado. Cada pedacinho da fita de LED tem os resistores próprios pra funcionar com 12 volts. Você tem três opções de acordo com o seu conhecimento técnico. 1) Você pode pegar dois pedaços iguais com o mesmo número de pedacinhos da mesma fita ou de fitas iguais e ligar em série. Se for o caso e você não souber como fazer dá um toque pra gente te ensinar como fazer. 2) Você pode medir a corrente que a fita consome e calcular um resistor pra diminuir a tensão ou até usar um regulador série 12 volts com dissipador de calor como o fixo 7812 ou o ajustável Lm317t. Aguentam de 1 a 1,5 ampere. Todos vão esquentar bastante se a fita for longa e desperdiçar energia. 3) Pode comprar um Step Down no Mercado Livre ou no lugar de sua preferência código Lm2596. É uma plaquinha que aguenta até 3 amperes e usa técnicas mais modernas de conversão de corrente contínua que quase não desperdiçam energia. Ligue a entrada no 24 volts tomando cuidado com a polaridade (inverteu, queimou) e ajuste o parafuso do trimpot para 12 volts usando um multímetro na saída.foto.jpg.1ef14086728b7aea9d9f986efc094c0a.jpg

Valeu Andreas pelas dicas e orientações vou ver qual será a melhor opção. Obrigadão.
