Caixa amplificada Mondial cm-500 não carrega a bateria.

[Gilanio Matias]

alguém sabe que componente é  esse? É  de uma placa da caixa amplificada mondial cm-500. Estou achando que eh um resistor, so que medi aqui no multimetro e não da nada. Essa caixa não tem esquema dela e o defeito dela é  que não esta carregando, entao estou suspeitando desse componente

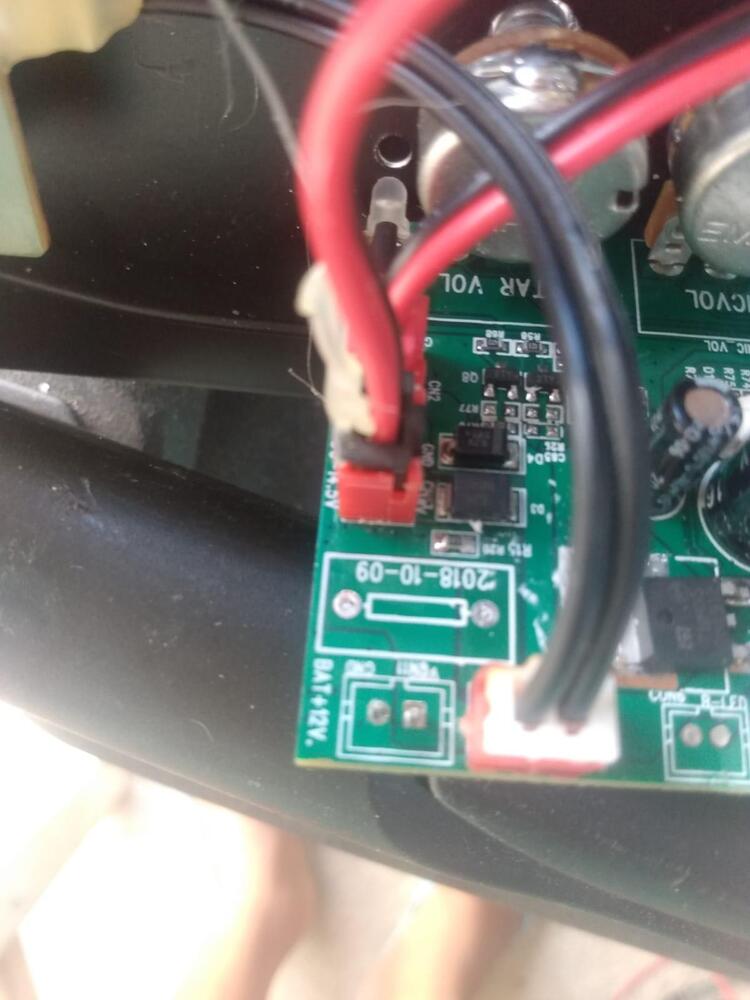

A posicao dele tem escrito R15, mais o problema é  que eu não sei o valor dele. Ele esta ligado entre a tensão da fonte de carregamento e o conector da bateria.. to achando q é  ele que esta com defeito e não esta carregando a bateria

[BCP]

Realmente esse componente é um resistor, no lado oposto ao da foto, ou no topo dele, esta escrito o valor dele...

[Gilanio Matias]

@BCP esta apagado,não dá pra ver não. Tem alguma forma de saber sua resistência?

@BCP achei na internet essa placa de modelo cm-14 da mondial, identica a da cm-500. E o valor do resistror é  de 2ohm 6w.. Vou colocar esse resistor com essa referência pra vê  se da certo.

[BCP]

Beleza! Certamente o seu teria o mesmo valor...

[Ajes]

Conseguiu encontrar? Onde encontrou?



[Herbert Júnior]

Bom dia,alguém sabe o valor do resistor que fica na frente do regulador da placa cm 500?

Esse resistor liga o 15.40v ao capacitor de 2200uf.

Na  placa que chegou aqui foi tirado ,mas vi nas fotos da web que tem na placa.

[BCP]

O resistor é de 2R/ 5W.

[Herbert Júnior]

Boa tarde amigos,alguém sabe a média de tensão que oAD 52068 trabalha na placa cm500?

Tem um zener na minha placa jogando 6v nele,isso está certo?

[BCP]

Se ela usa bateria de 12V na alimentação, significa que a tensão de trabalho desse CI é 13,8V (12V).

[Fabrício Lago]

Pessoal eu preciso do valor deste transistor ao lado do resistor que estão falando aí. Na posição X3
Por favor me ajudem!

[BCP]

@Fabrício Lago Tire uma foto do local e indique qual o componente faltante.
