Correção de mouse USB com ponta cortada

[Walterxs2]

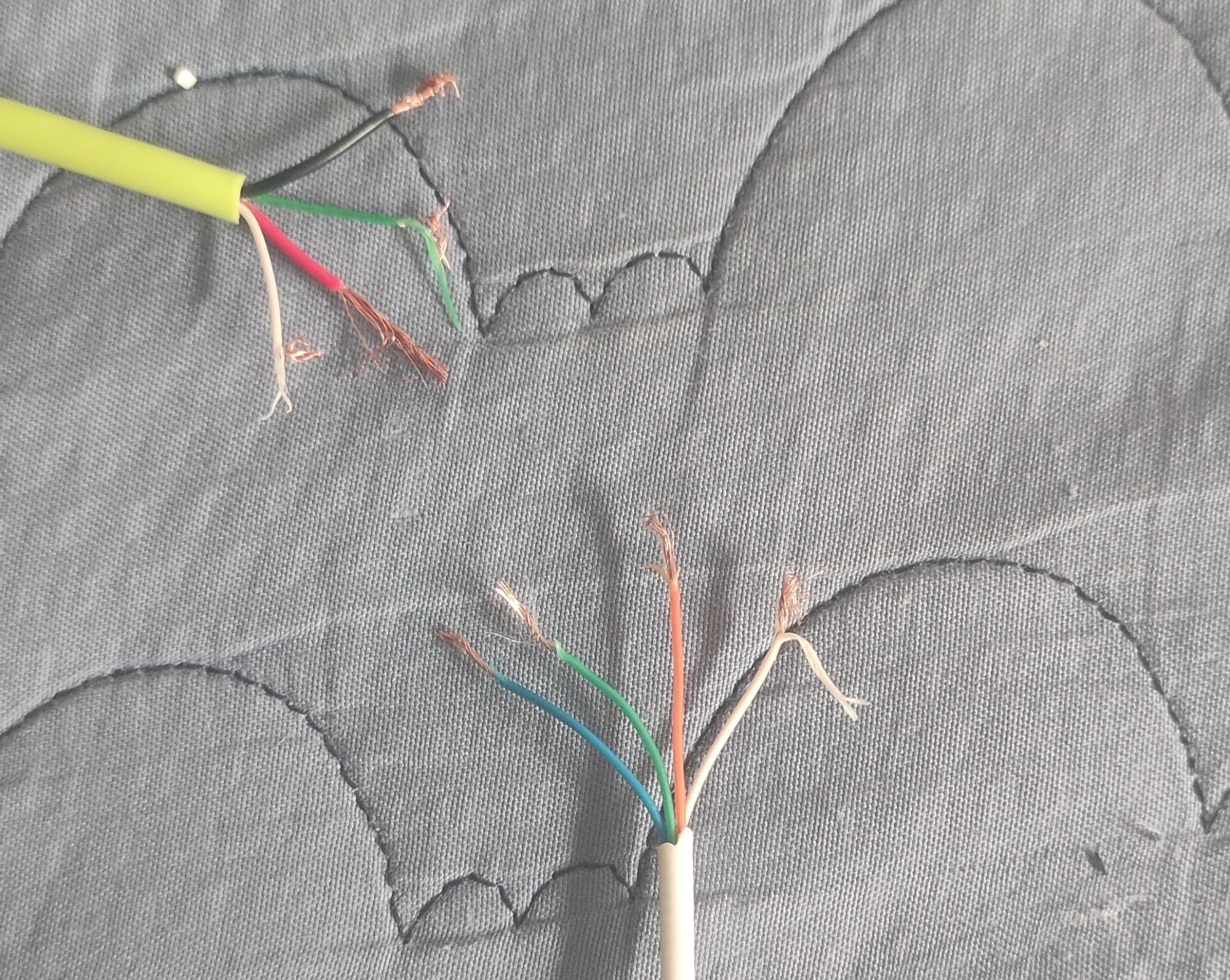

Se alguém souber como resolver pfvr diga como posso ligar os fios já pesquisei muitos vídeos mas nenhum até agr funciona

[Azzari]

Um cabo USB é formado por 4 canais, os quais são: VCC, GND, D+ e D-. Você tem que descobrir de alguma forma qual fio representa qual canal em cada uma das partes e emendar corretamente eles. Segue print de exemplo: https://prnt.sc/-Ci4hj5FNRuj

[Renato.88]

O cabo usb segue um padrão, de acordo com os nomes indicados pelo @Azzari .

Geralmente de cores, também:

Vermelho VCC

Preto GND

Verde D+

Branco D-



No mouse, esses nomes vem marcados na placa, visto que as cores dele são diferentes.

[galaxie76]

2 cores iguais + 2 cores iguais. sobra 2. emende e teste. se não funcionar, inverta

[Thiago Miotto]

O Cabo com vermelho e preto é do mouse ou do USB?
O cabo que você deve ter certeza ao ligar é o VCC e o GND, se ligar errado pode queimar o mouse.

[alexandre.mbm]

Estou entendendo que você tem um mouse sem a ponta USB e quer colocá-la, consertá-lo, por ela ter sido cortada.



O crítico é não inverter VCC e GND.



Mesmo que D+ e D- possam ser alvo de tentativa-e-erro, seria interessante alguém surgir com uma dica do protocolo USB, para se congelar um nível lógico em D+ ou D-. Outra coisa legal seria vê-los significando num LED piscando codificado. Nem sei se o hardware provê potência para isso. Estou neste momento a lembrar de testes com alto-falantes (amplificações). Não lembro como eram.



Update



@Walterxs2



Se você tiver conexão fêmea, para a ponta de plugue USB, conecte e faça testes de continuidade. Serve um dispositivo qualquer, não energizado, em que você tenha acesso aos pinos de soldagem do componente fêmea. Então desenhe a pinagem das pontas de fio.



Quanto ao mouse, se você abri-lo, há grande chance de encontrar D+ e D- indicados na serigrafia da plaquinha.
