Mosfet Canal P e N com drenos interligados qual a função dessa ligação?

[1aero]

Saudações a todos!

Estou tentando fazer uma engenharia reversa pra entender o funcionamento de um gatilho eletrônico para armas de airsoft.

A função desse gatilho é controlar o acionamento de um motor DC, uma bateria de 12v vai conectada na placa, e o acionamento é feito por um micro switch.

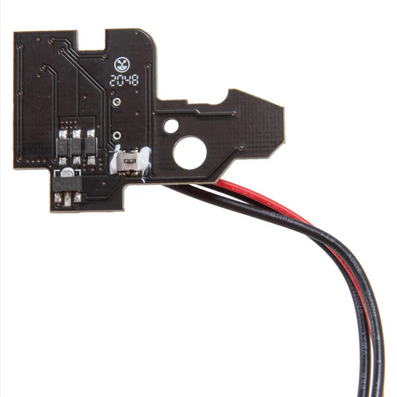

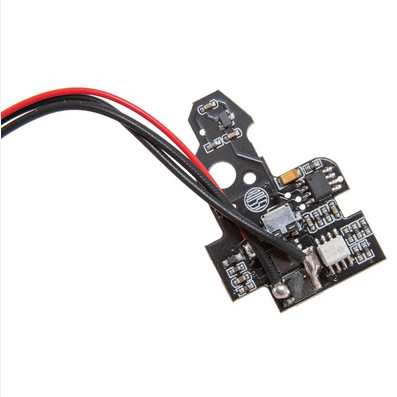

Nas imagens é possível notar dois fios na cor preta soldados na placa, eles estão soldados um no source e outro no dreno de um mosfet canal N. O que está soldado no terminal source é o Negativo de entrada que vem da bateria, e o que está no dreno vai para o terminal negativo do motor. Ao lado desse Mosfet de canal N está um outro Mosfet de canal P.

Os drenos dos dois mosfets estão interligados e é ai que começa minha dúvida sobre o funcionamento desse dispositivo. Porque são dois mosfets de canais diferentes mas interligados pelo dreno.

Não consegui achar em lugar algum o esquema elétrico pra poder analisar. Alguém já se deparou com algo parecido?

[1aero]

Respondendo a minha dúvida e a quem mais possa interessar o nome da ligação é CMOS!

[.if]

Boa autoajuda. Pra complementar usando seu exemplo de motor, tal conexão objetiva frear um motor dc

...já que a inércia - vontade ficar girando mesmo quando cessa a alimentação - o torna um gerador. O canal n dá um fim nisso dando um curto nele com gnd (vss).

Pra complementar ainda mais sua autosolução e corroborar (ou não) esta teoria, nos informe - pra quem não é do ramo - se em tal arma é de fato necessária uma travada rápida do motor



[Marcelotronic]

10 horas atrás, .if disse:

se em tal arma é de fato necessária uma travada rápida do motor

Sim, precisa ter esse travamento, esse tipo de circuito tem programas até para dizer onde o motor deve parar, ou seja no próximo tiro o motor não vai precisar puxar o pistão para dar o tiro (Pre Cocking), é alguma coisa assim.
