O quê acontece se estes dois mosfets do forem ativados pelo ci charger?

[Ygor Ferreira Campos de Sá]

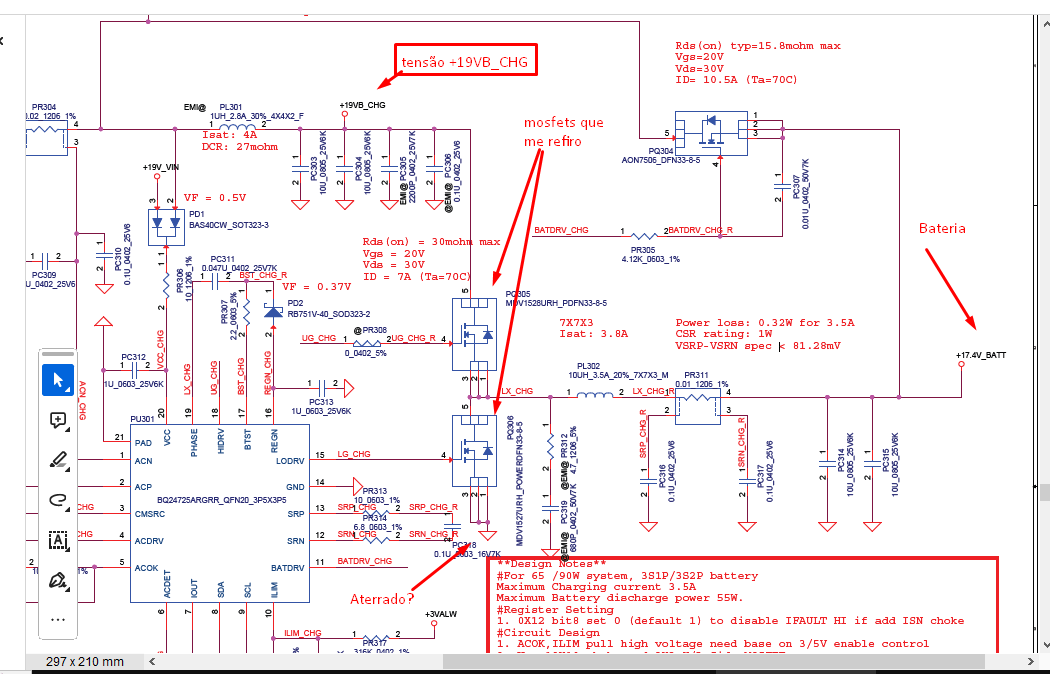

Gente, estou estudando um pouco o circuito charger de um notebook, aí eu me deparei com uma situação que eu não estou entendendo. Suponha que o carregador esteja conectado e a bateria está carregando, isso significa que estes dois mosfets foram ativados pelo ci charger? Se sim, a tensão que vai para a bateria não deveria cair para zero porque o mosfet de baixo está aterrando o circuito quando é ativado? Porque o quê me parece é que o ci só ativa o de cima, daí a tensão +19VB_CHG passa pelo mosfet. Como funciona esta ativação de mosfet, são os dois, um só e qual é? (Enviei uma imagem para vocês).

[.if]

Aproveita a oportunidade pra estudar o datasheet do controlador dele

https://www.ti.com/product/BQ24725A/part-details/BQ24725ARGRR

1 hora atrás, Ygor Ferreira Campos de Sá disse:

estudando um pouco o circuito charger de um notebook



1 hora atrás, Ygor Ferreira Campos de Sá disse:

estes dois mosfets foram ativados pelo ci charger?

Eles não se ativam ao mesmo tempo amigo. Perceba o inversor no de baixo

Este circuito é algo como um regulador chaveado, de fato um synchronous buck converter (clique) como menciona o d.s.





[Ygor Ferreira Campos de Sá]

@.if Eu vi aqui no esquema, realmente o ci que você tem no datasheet tem o mesmo nome, mas é estranho que no esquema ele tem 21 pinos e, no documento que você disponibilizou, ele tem 20. Sobre o esquema que você mostrou, o inversor faz que quando a mesma tensão for aplicada nos comparadores, somente um mosfet seja acionado né? Mas eles estão nos pinos 18 e 15 e no ci não há este inversor nos comparadores estão dentro.

[Renato.88]

@Ygor Ferreira Campos de Sá

O pino marcado como 21 no esquema, é a carcaça do CI (a parte que dissipa calor). Como se mostra ali, ela está aterrada.

51 minutos atrás, Ygor Ferreira Campos de Sá disse:

Sobre o esquema que você mostrou, o inversor faz que quando a mesma tensão for aplicada nos comparadores, somente um mosfet seja acionado né? Mas eles estão nos pinos 18 e 15 e no ci não há este inversor nos comparadores estão dentro.

De fato, o tal circuito está dentro do CI.

Em eletrônica digital, essa função onde de duas saídas somente se liga uma de cada vez é determinada por um circuito chamado de Flip-flop.

Em muitos datasheets de circuitos integrados desse tipo se nota seu símbolo.



No caso, o CI que está estudando o esquema dele é mais complexo e no datasheet fizeram apenas um diagrama de blocos mais resumido.



[Ygor Ferreira Campos de Sá]

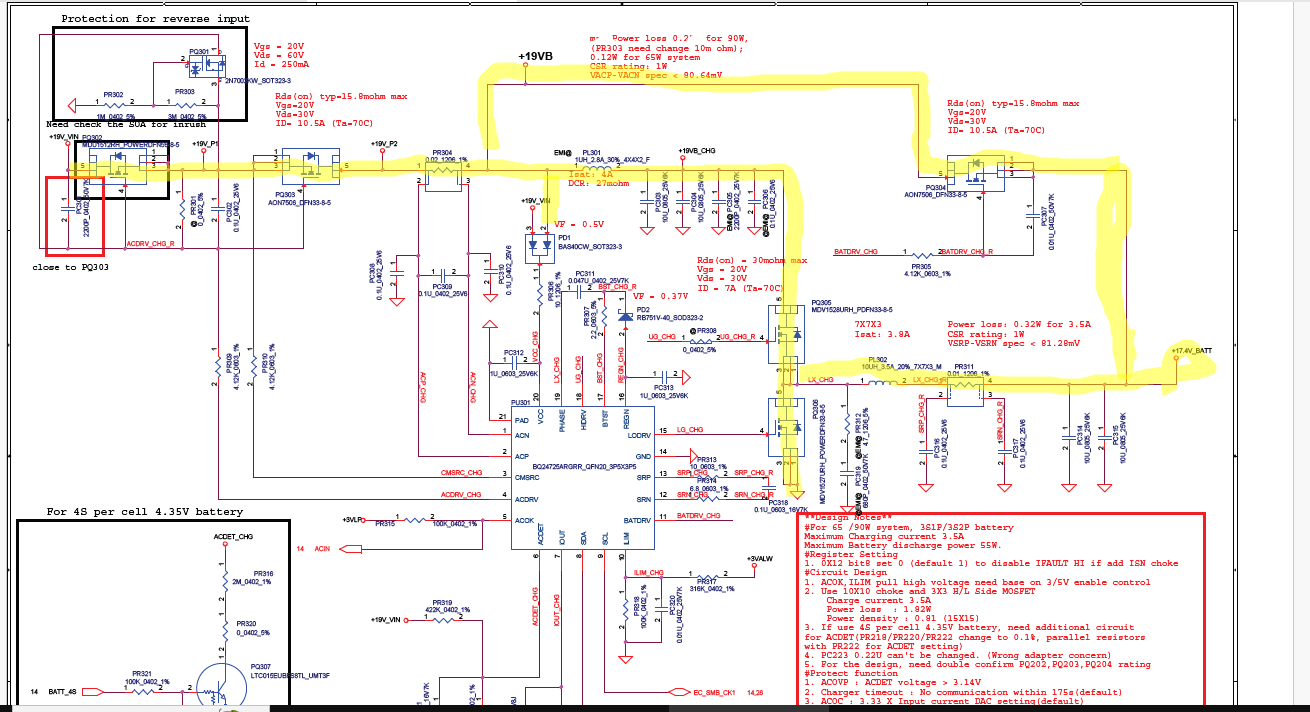

@Renato.88 (esqueça esta pergunta, eu entendi) Mas, quando que este mosfet de baixo é ativado? Qual é a função dele? Ele não faria toda a tensão que eu marquei de amarelo na figura abaixo cair para zero porque aterra?

[.if]

30 minutos atrás, Ygor Ferreira Campos de Sá disse:

quando que este mosfet de baixo é ativado? Qual é a função dele?

Um conversor dc dc buck converter é semi difícil de entender ainda + nesta sua etapa de aprendizado. Mas não impossível.

Tente...

,,, depois me explique

[Sérgio Lembo]

@Ygor Ferreira Campos de Sá , na sua análise de de circuito está desconsiderando a presença do indutor logo após os 2 mosfets. Da mesma forma que o capacitor acumula tensão o indutor acumula corrente, é onde ocorre a mágica desse tipo de circuito e de todas as fontes chaveadas.

[Ygor Ferreira Campos de Sá]

@Sérgio Lembo Fazendo uma comparação com a figura que eu enviei nesta mensagem, dá pra dizer que o mosfet de baixo é igual ao diodo e o mosfet de cima é igual a ch1?

[Sérgio Lembo]

Sim, o mosfet inferior é um diodo melhorado. Em paralelo ao mosfet existe um diodo dentro do próprio mosfet, uma junção PN resultante da forma como é construído. No caso de uma fonte chaveada tem a questão dos tempos. Uma coisa é o controlador emitir uma ordem de ligar ou desligar. Outra bem diferente é a execução da ordem. Há sempre um atraso provocado por indutâncias e, principalmente, capacitâncias parasitas. No caso específico do conversor citado, no exato instante em que se consegue desligar o mosfet superior o caminho inferior terá que estar presente para garantir a circulação de corrente do indutor. Caso o caminho não esteja presente teremos um pico de alta tensão que destruirá (provoca curto circuito) os componentes ao redor. Nesse momento entra em ação o diodo interno do mosfet. Após um pequeno tempo (nossa margem de segurança para evitar curto entre os mosfets superior e inferior) entra em ação o mosfet inferior. A vantagem do mosfet inferior é uma menor resistência. O diodo terá uma queda de ~1V e o baixo Rds do mosfet nos dará uma queda menor, menos aquecimento, maior eficiência energética (rendimento).
