Boa tarde!

Por favor, alguém teria o circuito da placa principal da lava e seca LG W11WP6 ?

O objetivo é somente um reparo na minha própria máquina de lavar.





[BCP]

Geralmente os fabricantes não disponibilizam esses esquemas...

O que esta ocorrendo com essa sua ai?

[.if]

Circuito bem sofisticado. . parece que tem até inversor de frequência. O esquema até pode ajudar mas obviamente uma boa dose de conhecimento é necessária. O que vai estressar é esta resina daí. Sugiro começar com o básico que é a medição dos fusíveis e verificação da(s) fonte(s).

17 horas atrás, tfm disse:

O objetivo é somente um reparo na minha própria máquina de lavar.

Pra ajudar a te ajudar...

2 horas atrás, BCP disse:

O que esta ocorrendo com essa sua ai?

[tfm]





5 horas atrás, BCP disse:

Geralmente os fabricantes não disponibilizam esses esquemas...

O que esta ocorrendo com essa sua ai?

Foi ligada em tensão errada e queimou por sobretensão, foi ligada em 380V enquanto é nominal para 127V.



3 horas atrás, .if disse:

Circuito bem sofisticado. . parece que tem até inversor de frequência. O esquema até pode ajudar mas obviamente uma boa dose de conhecimento é necessária. O que vai estressar é esta resina daí. Sugiro começar com o básico que é a medição dos fusíveis e verificação da(s) fonte(s).

Pra ajudar a te ajudar...

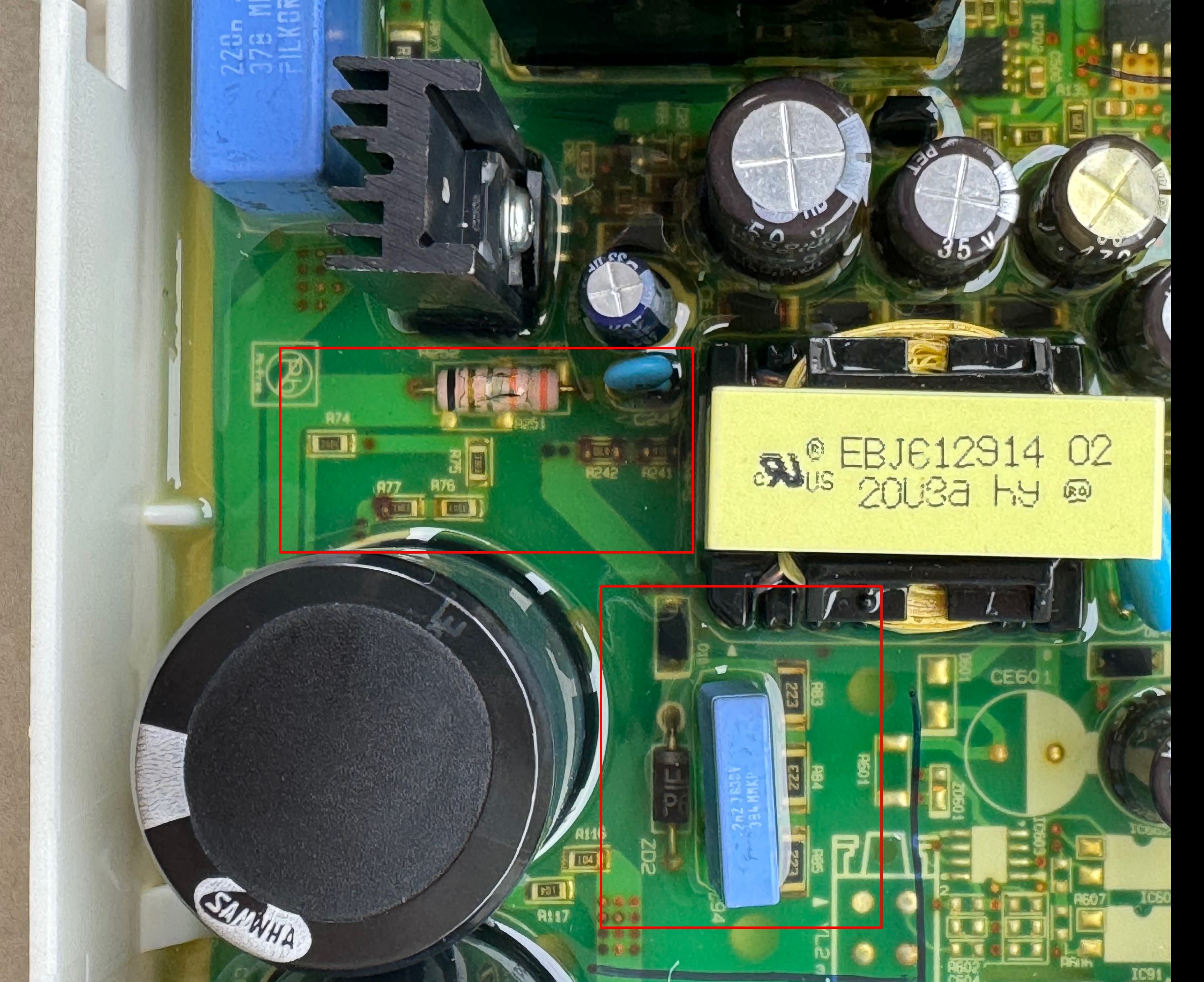

Os fusíveis estão intactos. Por inspeção visual, alguns componentes foram danificados, em um primeiro momento na maioria resistores, diodos e o oscilador. Tirei algumas fotos para analisar melhor. Será interessante subsituir esses componentes primeiro antes de energizar novamente. Nenhum MOV ou capacitor de segurança visivelmente danificado. Provavelmente o capacitor X2 está danificado, entanto. Apenas chegando até os componentes para sacar e ter certeza. Você tem razão, vai ser necessário um pouco de conhecimento, porém sou engenheiro eletrônico, está tranquilo.



https://ibb.co/ssJ43Rh



https://ibb.co/ByJ7Lfw

https://ibb.co/hHQKyX6

https://ibb.co/TLd8s9Y

https://ibb.co/rsFLBG9

https://ibb.co/W6gCnX7

https://ibb.co/cb1dmQG



Minha próxima pergunta seria sobre a remoção da resina. Vi alguns vídeos no youtube, o pessoal que trabalha com isso costuma usar uma micro retífica para cortar a base de plástico, somente no local do reparo. Também aquecem a resina na parte de cima da placa com uma estação de ar quente, e vão raspando até remover a área desejada. Porém, no meu caso, a área de reparo pode ser um pouco grande. Estou pensando em cortar toda a base de plástico:



https://ibb.co/hm1fyps



Remover a resina de toda a borda na parte superior:



https://ibb.co/gFgYYBz



E tentar remover toda a placa, sem torção ou estresse mecânico. O que acham, alguém já fez isso, ou já precisou fazer um reparo em uma área semelhante?







[.if]

1 hora atrás, tfm disse:

conhecimento, porém sou engenheiro eletrônico,

Kibon.. isso ajuda 1 pouco



A ideia de cortar pra ter acesso é boa.



1 hora atrás, tfm disse:

foi ligada em 380V enquanto é nominal para 127V.

Puts... pulou até o 220.. o estresse foi grande mesmo. Como engenheiro você deve saber que quem recebe o 1º impacto é a fonte  . no seu caso parece que tem mais de uma... afinal teorizo que este treco possui inversor de frequência e este usar ter algo como uma fonte parrudona. Na foto acima além do óbvio resistor partido, há pontos pretos que podem não necessariamente terem sido causados pelo "impacto" mas sim por oxidações generalizadas - apesar da resina. E não vejo nada detonado no 2º quadrado.

De toda a forma vai ter que ter algum tipo de acesso pra fazer medições. Boa ideia a do aquecer a resina. Com calma/paciência e etc você até pode remover toda ela...



1 hora atrás, tfm disse:

Será interessante subsituir esses componentes primeiro antes de energizar novamente

E quando for ligar, não ligue diretamente.. coloque algo em série ou se tiver um variac vá aumentando aos poucos



Boa sorte e vá publicando seus sucesso (ou in). Talvez continue participando...
