Será que essas atividades de eletrônica estão corretas?

Eli Almeida · 18 de fevereiro

As respostas que dei para cada circuito :

CIRCUITO 1) Encontre a resistência equivalente do circuito a seguir:

Resistência Ω (Calculado)
7.760 Ω

Resistência Ω (Medido)
7.76kΩ

Pergunta Norteadora: Os valores medidos e calculados foram diferentes? Por quê?
Porque a resistência equivalente calculada manualmente está em ohms e a medida pelo multímetro na Tinkercad está em kilo ohms.

CIRCUITO 2)
Encontre a resistência equivalente do circuito a seguir:

Resistência Ω (Calculado)
222.97Ω

Não entendi porque aqui deu 222.97Ω e já a resistência medido pelo multímetro no Tinkercad deu 223Ω

Resistência Ω (Medido)
223Ω

Pergunta Norteadora: Por que mesmo adicionando mais resistores, a resistência
equivalente ficou menor que todas as resistências do circuito?

Não entendi essa pergunta. Porque na questão do circuito 1 tinha três resistências também e na questão do circuito 2 tem três resistores também. Como assim adicionando mais resistores?

CIRCUITO 3) Encontre a resistência equivalente do circuito a seguir:

Resistência Ω (Calculado)
3.048,48Ω

Não entendi o porquê deu 3.048,48Ω na calculada e no multímetro usando o Tikercard deu 3.05kΩ

Resistência Ω (Medido)
3.05kΩ

Pergunta Norteadora: Por que esse circuito é conhecido como associação mista?
Porque há resistor associado em série e em paralelo no mesmo circuito.

CIRCUITO 4) Encontre a corrente elétrica i que sai da fonte do circuito bem como as
tensões em cada um dos resistores (VR1, VR2 e VR3) do circuito abaixo. Anote os
valores calculados e medidos.

Respostaa : Corrente elétrica que sai do circuito = 2,66mA
Valores calculados das tensões :
Tensão do resistor 1 = 1,49V
Tensão do resistor 2 = 2,66V
Tensão do resistor 3 =5,85V

Valores medidos das tensões:
Tensão do resistor 1 = 1,49V
Tensão do resistor 2 = 2,66V
ensão do resistor 3 = 5,85V

Pergunta Norteadora: O que
acontece caso você some as tensões
em cada um dos resistores?

A soma das tensões dará o valor inicial de 10 volts, porque a tensão se divide proporcionalmente a resistência individual.

.if · 18 de fevereiro

2 horas atrás, Eli Almeida disse:

porque aqui deu 222.97Ω e já a resistência medido pelo multímetro no Tinkercad deu 223Ω

Amigo sem querer ofender, me parece bem claro que algo ou alguém preferiu fazer uma elementar aproximação matemática (clique)

E se algum dia você for medir na real mesmo, haverás de notar que poderão haver resultados ligeiramente diferentes entre um ohmímetro e outro... consegue deduzir por si o porquê?

Eli Almeida · 19 de fevereiro

@.if , foi eu que respondi essas atividades, porém não tenho certeza se estão corretas. Será que a resposta dessa " pergunta norteadora"

da primeira atividade estaria certa?

Nessa segunda atividade ( circuito 2), entendi , então poderia arredondar 222.97Ω para 223Ω. Mas não usei ohmímetro, foi multímetro.

Se a resistência equivalente calculada é igual a 222.97 Ω e no multímetro deu 223Ω, isso significa que ele,(multímetro), já arredondou para 223Ω?

Agora falando da "pergunta norteadora" da segunda atividade(circuito 2), não entendi o que essa questão pede. Você saberia?

.if · 19 de fevereiro

1 hora atrás, Eli Almeida disse:

não usei ohmímetro, foi multímetro.

ok amigo. Era esta reação que eu esperava. Um multímetro de fato é mais conhecido. Ele simplesmente faz múltiplos tipos de medição: tensão, corrente, resistência (e alguns, alguns etc). Como tua questão é apenas sobre resistência, preferi usar o termo ohmímetro - medidor de ohms = escala da resistência. Mas de fato o genérico multímetro é mais apropriado.. sorry.

1 hora atrás, Eli Almeida disse:

a resistência equivalente calculada é igual a 222.97 Ω e no multímetro deu 223Ω, isso significa que ele,(multímetro), já arredondou para 223Ω

sim amigo. Talvez porque ele não possui casa decimal, entende?

1 hora atrás, Eli Almeida disse:

"pergunta norteadora" da segunda atividade(circuito 2)

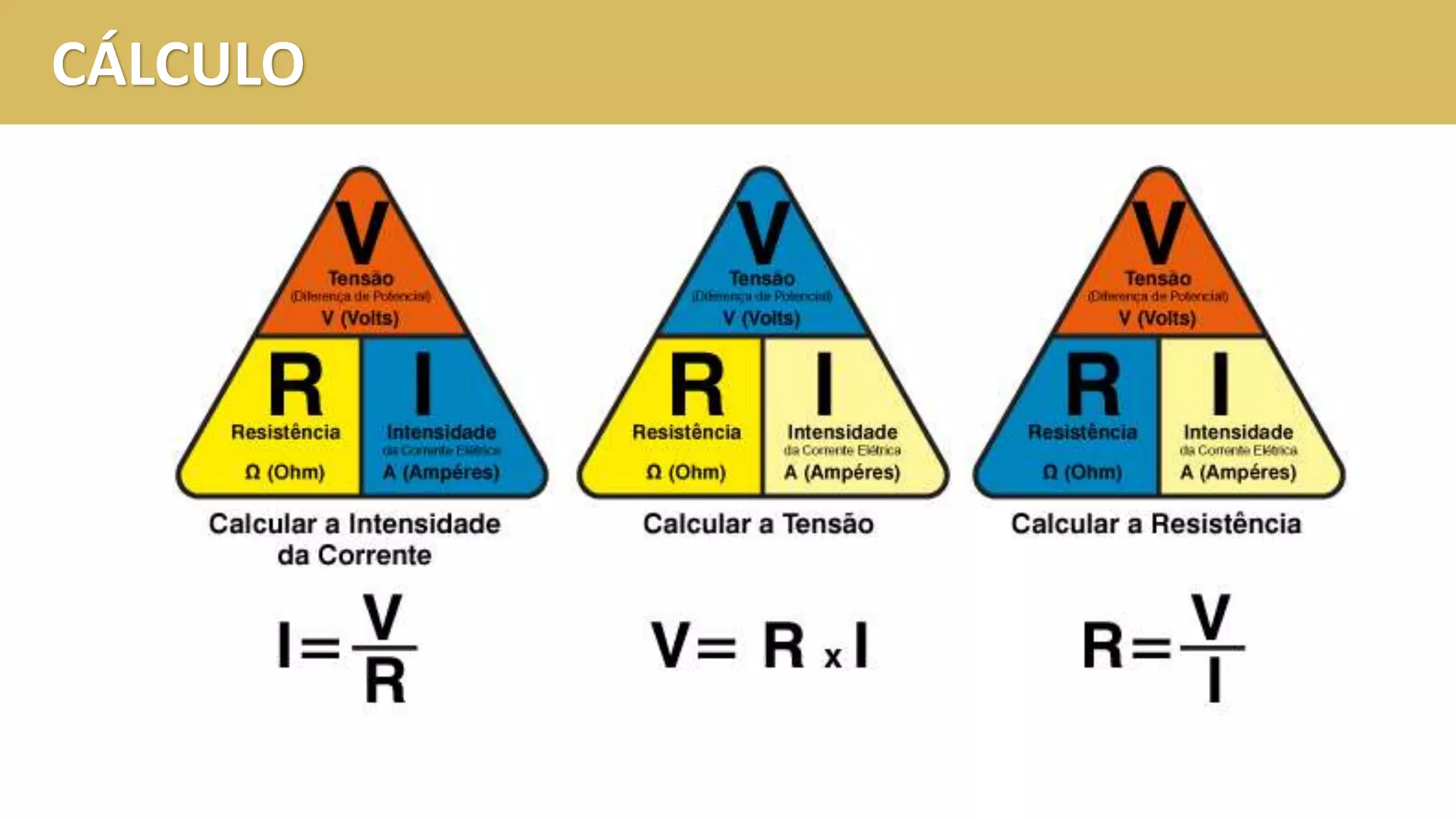

Vamos tentar com figuras...Como a tensão é a mesma em todos os resistores,

penso que a sugestiva 'pergunta norteadora' quer que você confirme que a corrente aumenta caso coloque mais resistores. Talvez pra fazer você enraizar mais a lei de ohm,

Ela é elementar neste nosso ramo ok? Só dê continuidade aos estudos depois de entendê-la perfeitamente.

Renato.88 · 19 de fevereiro

48 minutos atrás, Eli Almeida disse:

Mas não usei ohmímetro, foi multímetro.

Para esse caso, é quase a mesma coisa.

Com a diferença de....

49 minutos atrás, Eli Almeida disse:

Se a resistência equivalente calculada é igual a 222.97 Ω e no multímetro deu 223Ω, isso significa que ele,(multímetro), já arredondou para 223Ω?

O multímetro, por ser um aparelho mais simples tem no máximo uma casa depois da vírgula que não é muito precisa, por tanto na maioria das vezes ele vai arredondar o valor.

Na prática, isso é totalmente relevante. Pois até mesmo os componentes têm uma porcentagem de tolerância que as medidas podem ser diferentes do seu valor impresso.

52 minutos atrás, Eli Almeida disse:

Agora falando da "pergunta norteadora" da segunda atividade(circuito 2), não entendi o que essa questão pede. Você saberia?

Não tem nada a ver com o 1º exercício.

A questão quer saber o por quê de quanto mais resistores se coloca ali, mais a resistência diminui.

Pois tinha um de 330 ohm, colocou outros de de 1k e 2,2k em seguida e aí a resistência caiu para os 223 ohm.

12 horas atrás, Eli Almeida disse:

Porque a resistência equivalente calculada manualmente está em ohms e a medida pelo multímetro na Tinkercad está em kilo ohms.

Não está errado, mas é uma questão de consenso, na matemática não importa a grandeza ou a assunto se usa a medida mais próxima.

Veja que quando se pergunta a alguém a distância de algum lugar a pessoa por exemplo vai falar 25km e não 25000 metros ou se pergunta o peso de um pacote de feijão vai se dizer 1kg no lugar de 1000 gramas.

O mesmo vale na eletricidade, então os programas de computador estão programados da mesma forma.

Se o resultado é 1000 ohms, ele vai dizer 1k.

Por outro lado se a tensão for de 0,5V ele vai colocar 500mV.

Nos cálculos das fórmulas, aí sim temos que colocar os valores nas unidades mãe.

Por exemplo: Se eu tiver um resistor de 470k ohms, numa fórmula entra como 470000.

Já um capacitor de 220uF, vai entrar como 0,00022F.

.if · 19 de fevereiro

4 horas atrás, Renato.88 disse:

a distância de algum lugar a pessoa por exemplo vai falar 25km e não 25000 metros ou se pergunta o peso de um pacote de feijão vai se dizer 1kg no lugar de 1000 gramas.

Só pra exemplificar ainda mais (descontrair) p.ex. se eu vou a pé pro trabalho eu levo meia hora. Se eu for andando eu levo trinta minutos.

Eli Almeida · 20 de fevereiro

@Renato.88, @.if, tem essa questão aqui, é para fazer esse circuito no Tinkercad. Mas não sei como poderia medir a corrente individualmente de cada resistor com o circuito em paralelo já montado. A outra imagem é desse circuito que estou tentando medir a corrente

individual de um resistor, mas não funciona. Como poderia montar esse circuito no Tinkercad de forma que dê para medir as correntes individuais de cada e também a tensão em cada resistor? Existe uma maneira mais simples de montar esse circuito em paralelo e medir as correntes individuais de cada e a tensão em cada resistor?

.if · 20 de fevereiro

19 minutos atrás, Eli Almeida disse:

Tinkercad.

Não uso este app mas o amigo está usando amperímetro pra medir tensão ?!. Preste atenção... o amigo parece estar pulando etapas do aprendizado.

23 minutos atrás, Eli Almeida disse:

montar esse circuito no Tinkercad de forma que dê para medir as correntes individuais

Dica norteadora: o amperímetro deve ser ligado em série com a carga

Renato.88 · 20 de fevereiro

1 hora atrás, Eli Almeida disse:

Como poderia montar esse circuito no Tinkercad de forma que dê para medir as correntes individuais de cada e também a tensão em cada resistor?

Os resistores devem ser posicionados de maneira que seja possível colocar o amperímetro em série com eles.

Eli Almeida · 21 de fevereiro

@.if , fiz com multímetro porque a questão não fala nada a respeito disso. Comecei a usar o Tinkercad a pouco tempo, não sei se tem voltímetro.

@Renato.88 , encontrei essa maneira na internet de medir as correntes de cada resistor. Porém não entendi bem o porquê coloca o positivo

da fonte de energia na parte positiva da placa protoboard, como a corrente vai sair para circular e ser medida? Outra coisa, será que essa corrente que aparece na fonte de energia seria a corrente total do circuito? Então não precisaria usar o multímetro para medir porque a corrente total já é mostrada na fonte de energia?

Renato.88 · 21 de fevereiro

1 hora atrás, Eli Almeida disse:

encontrei essa maneira na internet de medir as correntes de cada resistor.

Está certo.

1 hora atrás, Eli Almeida disse:

Porém não entendi bem o porquê coloca o positivo

da fonte de energia na parte positiva da placa protoboard, como a corrente vai sair para circular e ser medida?

Para que a corrente seja medida é necessário que ela passe por dentro do medidor (não importa se é um amperímetro ou multímetro na escala de ampere, na prática é a mesma coisa). Isso é justamente o que acontece ali, o positivo segue para o medidor e depois para o resistor.

E mais uma coisa, não importa a ordem. Se o resistor vier primeiro já ali no positivo da no mesmo, pois trata-se de um circuito série onde a fórmula é uma soma. Lembre-se de que na matemática quando se trata de soma a ordem das parcelas não altera o total.

1 hora atrás, Eli Almeida disse:

Outra coisa, será que essa corrente que aparece na fonte de energia seria a corrente total do circuito?

Sim, é. Repare que se somar os três valores de cada resistor vai encontrar o valor que está na fonte.

1 hora atrás, Eli Almeida disse:

Então não precisaria usar o multímetro para medir porque a corrente total já é mostrada na fonte de energia?

O exercício está pedindo a medida de cada um deles.

Em tempo....

O objetivo do exercício é você aprender como deve medir um resistor.

Na prática (vida real), em um equipamento qualquer que seja testado não terá essa quantidade de multímetros a tudo que é lado.

Terá um só pra fazer medidas individuais.

.if · 21 de fevereiro

7 horas atrás, Eli Almeida disse:

não entendi bem o porquê coloca o positivo

da fonte de energia na parte positiva da placa protoboard, como a corrente vai sair para circular e ser medida?

Os buraquinhos de cima são curtocircuitados na horizontal amigo. Algo como um barramento de cobre (clique)

5 horas atrás, Renato.88 disse:

Na prática (vida real), em um equipamento qualquer que seja testado não terá essa quantidade de multímetros a tudo que é lado.

Errou.. cá mesmo uso 5 multímetros pra medir corrente (V medida num R) numa jiga de testes. Produto de alto volume, mede-se 5 de cada vez... Ia fazer com mc, tela lcd, e etc mas pensei... afff .. com multímetro é + rápido, custa menos e se der pau qualquer técnico amador consegue arrumar ... menos o garoto dono do tópico .. Sem ofensas hein amigo... a ideia é te mostrar que conhecimentos mínimos são necessários pra enfrentar este mundo... Falando nisso.. ei.. que tal fazer este micro investimento em si mesmo??

A qualquer momento mostro parte da parte que envolve tuas inquietações...

.if · 21 de fevereiro

Nesta página até parece que ele leu a sua mente...

Eli Almeida · 21 de fevereiro

@Renato.88 , a questão também pede a corrente total do circuito. É porque a imagem parece que está meio distorcida, mas

observa no lugar em que está escrito " Grandezas elétricas ". Em primeiro lugar está it que é a corrente total do circuito, depois tem t1,t2 e t3 . Se você contar vai ver que são quatros, então em primeiro lugar vem o it, corrente total. Não entendi a sua resposta, então a fonte de energia já mostra a corrente total do circuito? Não precisa usar o multímetro para medir a corrente total?
