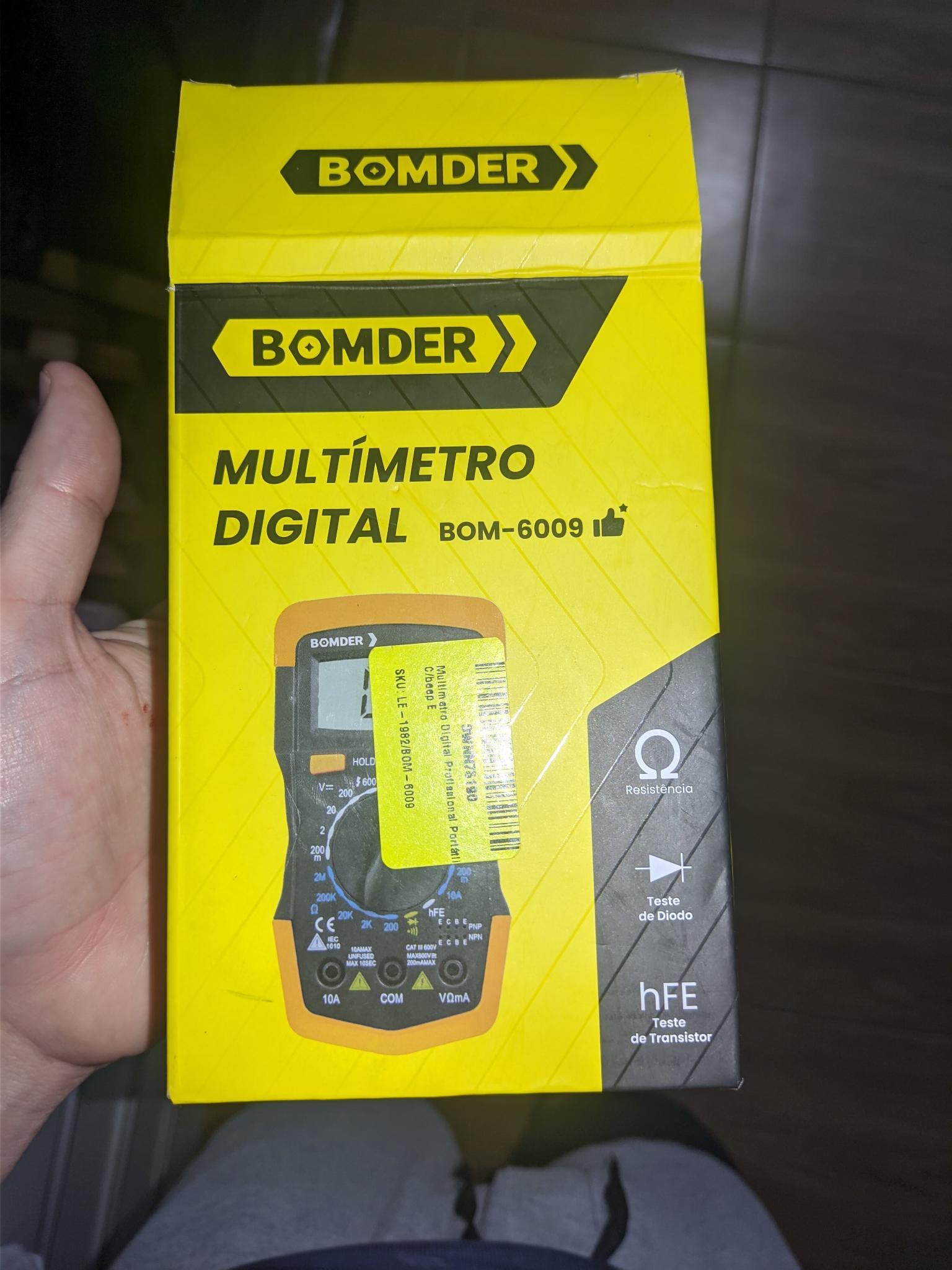

Multímetro bomder bom-60009 queimado

[Alison alvdz]

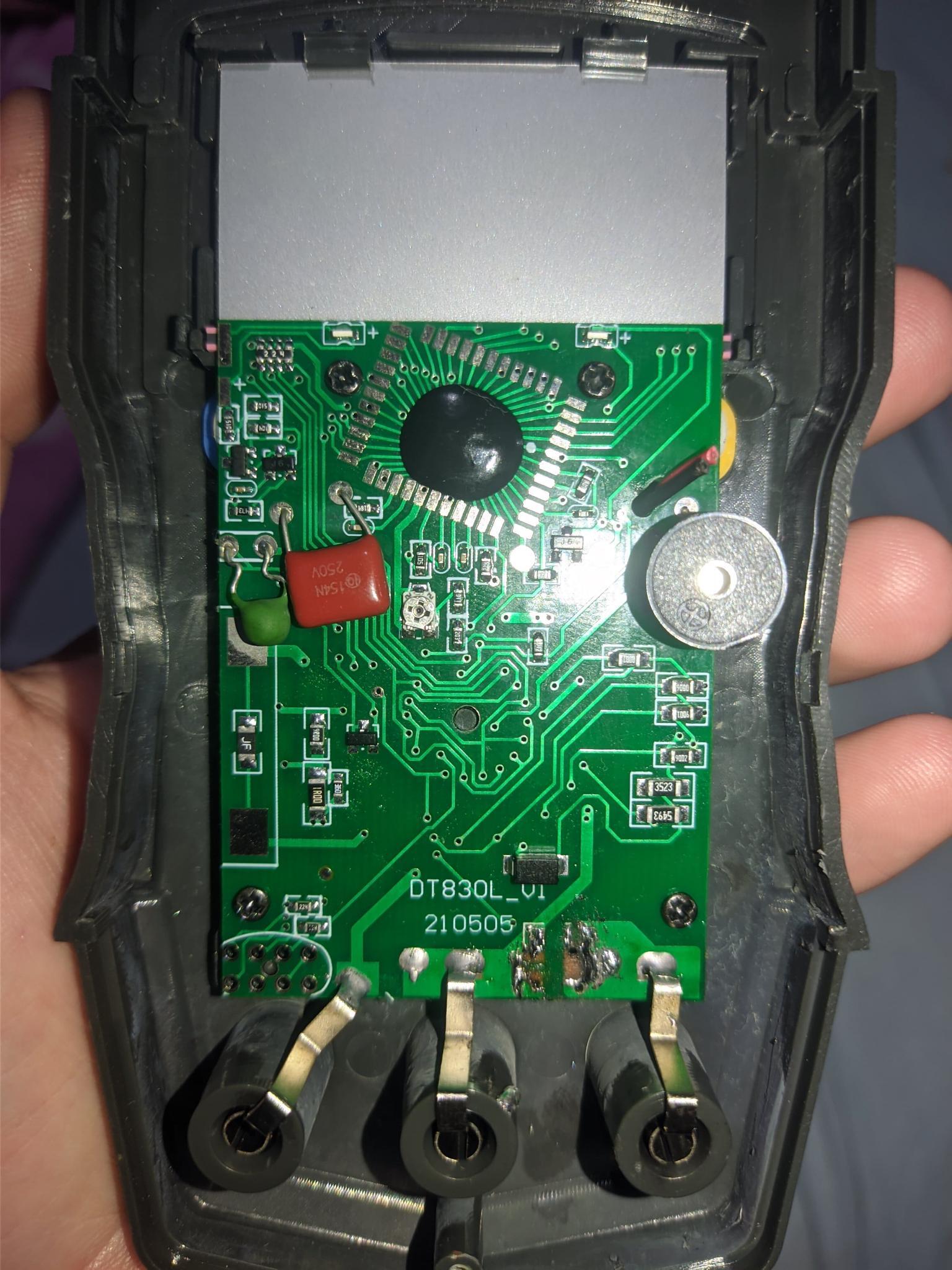

Pluguei as ponteiras erradas, e acabei queimando algum componente, acredito que seja 2 componentes lá em baixo, se alguém conseguir me informar quais são esses componentes, ou me enviar uma foto do esquema elétrico eu agradeço. dt830l_v1

[Renato.88]

São dois resistores.

Só servem para medir corrente nessa escala de 10A.

Se as outras escalas estiverem funcionando, deixa assim mesmo.



Se não estiver, esquece não tem conserto.

[rmlazzari58]

No meu, mesmo modelo, muda só a data, tem uma barrinha de cobre ali...



[.if]

1 hora atrás, rmlazzari58 disse:

uma barrinha de cobre

... que de fato é um resistor ou resistência de baixo valor... resistor shunt... e não é necessariamente de cobre.. se bem que até pode ser.

Enfim, ao autor sugiro que as outras escalas estiverem pifadas, vá de

15 horas atrás, Renato.88 disse:

esquece não tem conserto.

Se não, basta não usar o amperímetro

[rmlazzari58]

20 horas atrás, .if disse:

de fato é um resistor ou resistência de baixo valor... resistor shunt

... de 1Ω medidos.

[Renato.88]

1 minuto atrás, rmlazzari58 disse:

20 horas atrás, .if disse:

de fato é um resistor ou resistência de baixo valor... resistor shunt..

... de 1Ω medidos.

É de 0,01R na verdade.

Um multímetro comum não mede esse valor.

Dessa forma ao medir 1A por exemplo, a unidade é divida por 100. No resistor é entregue 100mA ao aparelho.

Por isso o valor cem é mostrado no visor, mas com a presença do ponto decimal aceso ficando como "1.00"

Na teoria esses aparelhos medem até mais do que 10A, pois no fundo da, escala cabe o valor máximo "19.99" porém na prática, a construção dos terminais e cabos é péssima tornando perigoso até mesmo medir corrente acima de 5A.

[rmlazzari58]

14 minutos atrás, Renato.88 disse:

É de 0,01R na verdade.

Um multímetro comum não mede esse valor.

Pode ser, sim. Medi a R entre o COM e o 10A mas com multímetro comum.

[.if]

30 minutos atrás, rmlazzari58 disse:

... de 1Ω medidos.

... de resistência dos fios e ponteiras...

+ a ...

3 minutos atrás, rmlazzari58 disse:

a R entre o COM e o 10A mas com multímetro comum.

pode ser que dê 1 mesmo.

Para medir valores baixos na escala 200R: dê um curto nas ponteiras e anote o valor. Depois meça o que quer e veja a diferença: eis o valor aproximado da R baixa...
