Ajuda para a projeção de um Circuito Controlador de carga (PSIM)

[uDigo]

Preciso simular uma micro rede que possui uma célula fotovoltaica e uma bateria fornecendo potência para uma determinada carga, preciso fazer um circuito de controle desse fornecimento de potência de  forma que quando a célula estiver fornecendo energia a bateria não forneça e quando a célula não estiver fornecendo. como no período noturno, a bateria comece a fornecer. Tentei fazer com MOSFET e um comparador de tensão no GATE, para chavear entre a bateria e a célula mas não funcionou. Se alguém puder ajudar agradeço muito.

[Renato.88]

Basta um relé, com a bobina alimentada pela placa solar.

Contato NA no + da placa.

Contato NF no + da bateria.

O comum do relé segue para o + da carga.

Os negativos vão todos juntos.

[.if]

A ideia do relé alternar entre dia e noite é minimalista e boa. Um capacitor de alguns mF já deve ser suficiente pra manter a tensão entre o acionamento - momento em que não há contato. No entanto isso é interessante apenas na teoria pro aluno aprender algo, algo como: como alternar a alimentação de algo. Na prática basta o painel a alimentar/carregar a bateria através de 1 controlador de carga para painel solar, essencialmente um regulador step down pra uns 14v.



Dica pra ambos: publique desenhos/fotos/esquemas.... 1.jpg>1k.txt. Com palavras mágicas corretas, eu até consigo achar. Mas tô com preguiça agora...

[uDigo]

Na pratica já tenho o controlador de cargas do painel então ta meio que resolvido, só que preciso simular esse controle no PSIM para o relatório e ate mesmo para ter uma noção melhor do que vai acontecer na pratica.

[.if]

De boa. Mostre então seu circuito...

20 horas atrás, uDigo disse:

com MOSFET e um comparador de tensão no GATE, para chavear entre a bateria e a célula



Na prática geralmente não há chaveamento. Quando chega a noite - ou dia com bateria 100% carregada - o painel simplesmente deixa de operar, afinal não tem luz - ou de dia um regulador de tensão limita sua tensão ou seu comparador + mosfet - que você ainda não mostrou - faz esta função de desligar a carga - leia-se carregamento da bateria -  e não necessariamente chavear/aternar pra bateria.

[uDigo]

[.if]

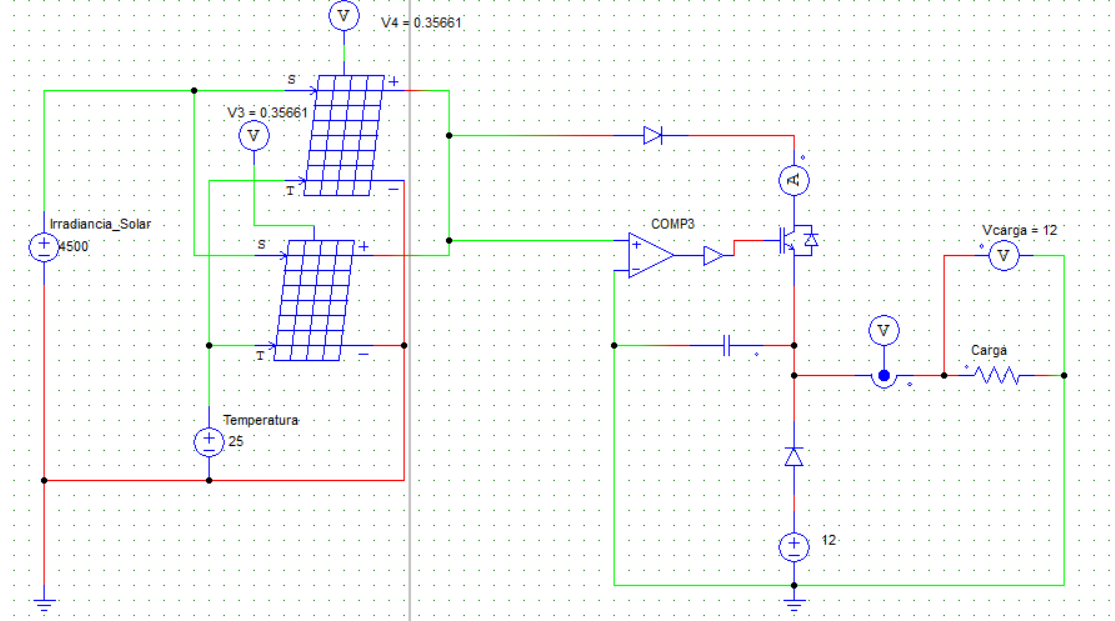

Seu circuito teve boa intenção mas tem muita margem pra melhoria amigo. Queira googlar circuito controlador de carga painel solar (clique) e se basear em algum.



P.ex., esse

https://blog.novaeletronica.com.br/carregador-de-bateria-para-painel-solar/

envolve o conceito do seu comparador com o do relé do amigo @Renato.88 , é bem simples, estudável e explicável pro seu relatório.

[uDigo]

Entendi o circuito, mas ainda não sei como alternar entre a bateria e o painel...se puder me explicar melhor. Nesse caso o circuito acima não tem uma bateria para fornecimento somente o painel alimentando a carga (uma bateria de cel).

[.if]

10 horas atrás, uDigo disse:

alternar entre a bateria e o painel...se puder me explicar melhor.

Vou tentar te dar uma visão sem desenho minimalista da coisa de acordo com minha (minha) ideia fora do padrão...

Primeiro, você entende como funciona um relé? Sabe o que são e o que fazem os contatos N.A. e N.F.? (ou N.O. e N.C.). Seu circuito alimentado pelo C (Comum!!). Alimente a bobina do relé com o painel solar e vai ativar ou fechar o N.A. Sua bateria conectada no N.F. Ou seja de dia o NA vai pro C e alimenta. A noite desatraca o relé e o NF alimenta.

A lesma lerda de:

Em 07/10/2024 às 19:34, Renato.88 disse:

um relé, com a bobina alimentada pela placa solar.

Contato NA no + da placa.

Contato NF no + da bateria.

O comum do relé segue para o + da carga.

Os negativos vão todos juntos.



De novo, visão minimalista que não contempla o carregamento, ok?...

[uDigo]

Entendi, vou tentar executar algo melhor com essa ideia do rele, e volto com mais informações. Agradeço pela ajuda de ambos!
