Tito Fisher

Ola. O fato de ele suportar 360W é um detalhe favorável para bobinar um trafo com a função de carregar baterias. Enrole ele com saída 12 VAC e calcule a bitola do fio para fornecer apenas 10A ou 15A , vai ser mais que suficiente para este propósito. Isso lhe dará folga no quesito 'aquecimento', que é um vilão na relação de potência nominal // efetiva . '_'

Ola. voce está certo em afirmar que sempre vai usar carga lenta, as baterias estacionárias não foram feitas para carga rápida sob pena de encurtar a vida util ou mesmo danificar as mesmas. Conforme disse a Sra @Isadora Ferraz a indicação da maioria dos fabricantes é que a tensão de carga não ultrapasse os 10% da capacidade da bateria, seja ela individual ( no caso uma de 80Ah o carregador forneça até 8A ) ou em um banco seja em série ou paralelo ( no caso 160Ah então o carregador pode fornecer até 16A ). Mas fiquei curioso sobre o status da sua malha se está conforme voce descreveu, fiz um desenho para que voce confirme se bate . Veja ali o barramento em azul, está com 24V recebido das duas baterias em série. Em paralelo uma bateria de 12V, que no caso da malha estar apenas fornecendo energia para o barramento ( 24V) então essa de 12V estaria consumindo energia da malha ou pior, simplesmente está morta por receber tensão acima do permitido e ter falecido. Na situação inversa, para o carregamento do conjunto inteiro aplicando 24V no barramento azul o par em série funciona adequadamente, mas a outra de 12V estaria recebendo novamente tensão muito acima do recomendado e também já teria falecido. No anuncio que voce postou do ML sobre o carregador está escrito que ele é apenas para 24V, e pode ser danificado caso ligado em bateria de menor tensão, então caso seu diagrama seja tal qual o desenho abaixo esse carregador só vai funcionar caso a terceira bateria já esteja falecida.

Nãããããooooo !!!! Em série voce aumenta a tensão ( Volts ) e não a corrente (Ampere) Se ligar em série vai dobrar os 3.6 para 7.2V e com isso fritar o aparelho caso não exista um rebaixador de tensão no meio do caminho. Bem, o primeiro passo é testar o seu slot de baterias ( ou olhar no manual ) para determinar qual a tensão de trabalho do aparelho. Depois deve conectar uma bateria de 3.7 ( de celular ou de lanterna) nos bornes adequados e ver se o aparelho funciona. Depois então resolver quantas vai colocar EM PARALELO para aumentar a autonomia. .... Caso não funcione com apenas 3.6 / 3,7 daí sim partirá para a opção de ligar em série acoplando o limitador. E pode reaproveitar mesmo as baterias de celular como disse o @Mestre88 usando o mesmo carregador automatico das 18650 que são baratinhos.

Ola. Creio que posso lhe ajudar, mas preciso saber um detalhe ... voce comentou que tem 3 baterias , duas em série e uma em paralelo e disse que são todas do mesmo modelo. Bem, para um banco de 24V eu mentalizo qqr numero de baterias de 24V com a mesma capacidade (Ah) sendo ligadas em paralelo para aumentar a autonomia. Para ligar em série você mantém a autonomia e soma a tensão ( 12 + 12 = 24 ) então... voce tem DUAS baterias de 12V em série e mais UMA de 24V em paralelo com esse outro par. Entendi errado ?

Sra @Isadora Ferraz Sua criatividade é que faz toda diferença . Sensor de movimento no plug do carregador foi genial ! Deve te pensado nisso em um daqueles momentos de 'enxergar elétrons' que comentou em outro post !

Ola. Me parece que a ideia do requerente é criar um sistema de proteção para que a bateria não esteja recebendo carga na hora que a pessoa for atender uma ligação e eventualmente decepar a orelha com uma explosão do treco. É uma precaução válida, mas estaria associada a disciplina do usuário ou a cultura de utilização de equipamentos que bem sabemos pouca gente foca na segurança como deveria. No meu parco entendimento o voto vai para o opção do @K.e.V. T.a.G : criar um software que monitore o aparelho durante a carga e que faça a interrupção de energia quando a tela for desbloqueada para uso do aparelho. Acontece nos aparelhos essa caixinha ligada na tomada é apenas um fornecedor de tensão/corrente, todo o processo de gerenciamento da carga , a parte inteligente do carregamento está dentro do aparelho. Prova disso que voce pode ligar o cabo USB em qualquer porta 5V com aprox 1A ( do carro, do PC, do controlador eolico, etc ) e o aparelho administra a carga sem qualquer problema. Existem já várias opções de monitoramento de carga, onde os aplicativos avisam o usuario quando algum preset foi atingido. O novo software faria então um monitoramento de desbloqueio para uso e providenciaria o corte na alimentação até que o aparelho entrasse novamente em repouso. Opções para corte : uma delas é como o Kev falou, criar um link entre o aparelho e o provedor de carga, para acionar um interruptor no segundo. Só funcionaria com o esse carregador dedicado, e com o software ativado no aparelho. A outra opção já existe parcialmente, que não requer conexão entre o telefone e o carregador, são os limitadores de carga que atuam diretamente no hardware do celular e cortam a energia conforme atingido um determinado parâmetro. Essa segunda opção é feita com aplicativo dependente de "root" , uma opção de desbloqueio do hardware para o usuario já que o sistema android só libera por default a parte de software para os desenvolvedores de App. A maioria dos usuários nem imagina como funcionam as entranhas do seu 'smartinho' e não querem fuçar nisso, porque requer certo conhecimento pra não fazer caquinhas. Já a opção da @Isadora Ferraz de monitorar apenas o provedor de tensão/corrente não parece eficiente para este propósito, o aparelho celular faz um carregamento em 3 estágios onde faz variar/ estabilizar tensão e corrente em cada estágio independente do aparelho estar ou não em uso com tela acesa, com ligação ou até mesmo com o aparelho em absoluto "OFF". Essas variações implícitas enganariam os radares externos. '_' ( corrijam se falei hortifruti , batatinhas , cebolinhas e afins . )

Ola. As baterias recarregáveis de Litio tem uma capacidade de carga muito maior que as recarregáveis Ni-Mh , o detalhe é a tensão ( tensão ) delas. Veja, seu aparelho usa 3 unidades de bateria AAA, possivelmente em série para fornecer 4.5V . Quando criaram as baterias Li-ion e Lipo padronizaram as células em 3.7V , são essas achatadas que usamos nos celulares ou as cilindricas tipo 18650 usadas em lanternas potentes de led. Então, voce não pode usar um par dessas 18650 em série porque vai fornecer 7.4V e fritar seu aparelho. Neste momento surge no mercadolivre uma plaquinha com circuito DC-DC stepdown ( com o CI LM2596, creio eu ) custando uns 12 R$ e ajustando os 7.2V para 4.5V que voce precisa. Essas 18650 de 3.7V são ligeiramente maiores, pra ser exato o codigo dela corresponde as dimensões em mm ( 18mm de diametro e 650mm de comprimento ) . voce vai arranjar um jeito de acoplar elas no aparelho juntamente com a plaquinha reguladora para 4.5V. Antes de iniciar o projeto faça o teste de continuidade no soquete das pilhas AAA para conferir se de fato estão mesmo ligadas em série. '_'

Ola. Não pode !! Isso seria uma resposta ao pé da letra, considerando a real equivalência das especificações. Dependendo do uso que se faz de um componente ele pode ser substituído por alguma coisa parecida, mas determinados circuitos podem não se adequar e acabam prejudicando toda a malha envolvida. Tipo assim, se um transistor estiver ali apenas para corte ou acionamento de alguma coisa a tolerância é grande. Já nos casos que requeiram parâmetros de ganho ou de frequência bem definidos já é outa conversa, bem como a observação dos limites funcionais de corrente e tensão . Bem, use esse site para localizar algum componente 'próximo' das especificações do elemento a substituir . https://alltransistors.com/ Basta digitar o nome dele, e no final da página vai ter uma opção de cross-reference com base nas principais características. '_'

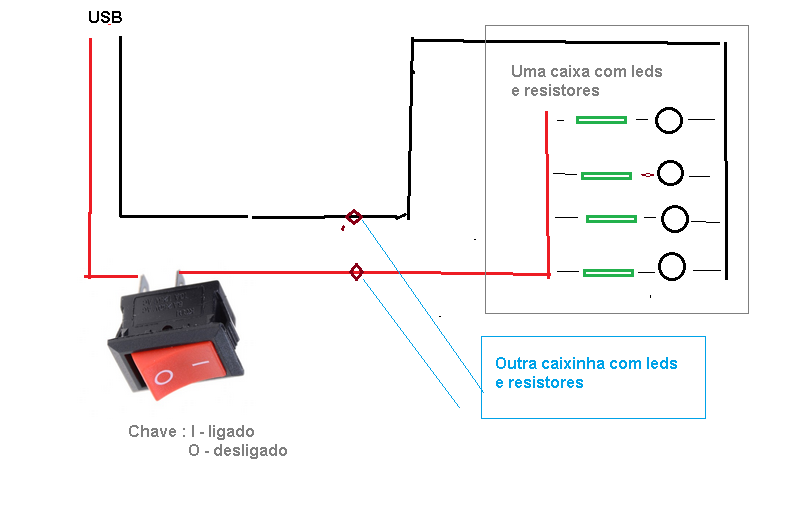

Ola. A resposta já foi dada , seu circuito está exatamente como o amigo @Ricardo S Ferreira explicou. Nota que na sua descrição das fotos diz :" O posição "I" significa "CHAVE LIGADA" fechando os contatos e colocando em curto a sua porta USB . Vou rascunhar rapidinho aqui um diagrama de como deveria ser o circuito , já vou postar , peraê ... '_'

Ola, novamente ! Informação errada essa do site, desconheço o propósito de divulgarem algo incoerente. Por partes , foi dito 'suportar o Watts' , então se traduzindo 'watts' como a relação entre corrente e tensão temos que ... cada painel fornece tensão nominal de 37V por 8,78A = 325W , certo ? Ligando 2 paineis em paralelo terá 37V por 17,7A = 645W, certo ? a controladora tem no manual ... Max PV open circuit = 50 Volts ( vamos considerar os 37V do painel, que independente de quantos sejam ligados em paralelo vai manter a tensão em 37V) e ... Rated charge/discharge current = 45A . ( por precaução vamos considerar uma folga e limitar isso em 40A para ela gerenciar ) Usando a mesma formula , P= V * I ... 37V * 40A = 1480 Watts Esses 1480 Watts entregues por 4 painéis estaria bem abaixo do máximo , que lhe informaram , vamos considerar como potência funcional, já que a potência nominal seria 50 * 45 = 2250W . Mas ,,, os painéis não fornecem 10A cada, eles fornecem apenas 8,78A então temos que P = 37 * (8,78A de cada um dos 4 painéis ) fica 1299Watts. ........... Quanto a sua intenção de ligar painéis com potencias diferentes é altamente 'não recomendado' , exceto nos casos onde consiga equalizar as somas das malhas série/paralelo . Isso chega a ser um certo desafio devido as especificações dos painéis oriundos de fabricantes diferentes que não permitem calculos redondos de tensão e corrente . Tipo assim, voce poderia ligar em paralelo a um 325W algum outro par já em série com 2 paineis que espelhassem a mesma relação de tensão e corrente do painel maior. Muito difícil de se conseguir tal combinação. Alguns instaladores fazem 'adaptações' para tentar nivelar a malha, mas fuja desse tipo de oferta. Abcs

Opa. De onde veio a informação de que esta controladora só suporta duas placas do modelo que voce possui ?? (veja, teoricamente...) Se cada painel fornece 37V com corrente max de 9A voce pode ligar em paralelo quantos painéis desejar até se aproximar do limite de CORRENTE que a controladora se dispõe a gerenciar. No caso a controladora é 45A então quatro painéis de 9A dariam 36A com folga . Minha calculadora pode estar errada, sei lá ... '_'

Ola. Vou deixar minha contribuição simplinha também : Caso tenha calculado o consumo do circuito na faixa dos 3A então eu usaria uma fonte de 5A. Acontece que as fontes ( chaveadas ou mesmo de trafo ) tem sua vida útil abreviada se usadas perto da potência máxima, comparando grosseiramente a um carro cujo contagiros marca um teto de 7000 rpm e voce rodar quase o tempo todo com o pé no fundo, ali pelos 6 mil giros. '_'

Ola. Acredito que antes de fazer a pergunta voce não pesquisou aqui neste site sobre algum circuito semelhante. Leia este post : https://www.clubedohardware.com.br/forums/topic/1181906-acionar-rel%C3%A9-com-um-pulso-e-mant%C3%AA-lo-acionado/ Tem o que você precisa, talvez precise alguma modificação mas já é um bom começo . '_'

Ola. Nem precisa criar uma entrada auxiliar caso o seu aparelho não tenha. voce pode simplesmente usar um transmissor bluetooth-FM e sintonizar nele o que pretende ouvir a partir do celular ou de qualquer outra origem. Os transmissores bluetooth veiculares tem um preço bem acessivel, e o que voce vai precisar é apenas uma fonte 12V que suporte ele. '_'

Ola. Vou tentar deixar minha contribuição simplinha : Naquela época não havia muita interação entre os pesquisadores espalhados por institutos do planeta, isso até por imposição dos respectivos governos que pretendiam monopolizar cada descoberta. ( não sei se hoje ainda funciona assim ...) Pois bem.... O nome Teorema de amostragem de Nyquist-Shannon homenageia Harry Nyquist e Claude Shannon, mas .... o teorema também foi descoberto independentemente por E. T. Whittaker, por Vladimir Kotelnikov e por outros. É assim também conhecido pelos nomes Nyquist – Shannon – Kotelnikov, Whittaker – Shannon – Kotelnikov, Whittaker – Nyquist – Kotelnikov – Shannon e o teorema cardinal da interpolação. cronologicamente agora : A fórmula remonta aos trabalhos de E. Borel (publicada em 1898) e Edmund Whittaker ( publicada em 1915 ), porém foi citada a partir de trabalhos de J. M. Whittaker (em 1935, filho do outro Whittaker ) e recebeu doravante a entitulação de "teorema de amostragem" de Nyquist-Shannon por Claude Shannon em 1949. Nota-se que o Shannon era americano, e como tal ele possuia o "direito" de escolher o nome que quisesse, já que em 1949 ( final da Segunda guerra mundial ) os Estados Unidos fizeram de si o centro do planeta, estabeleceram a sua moeda como referencia, o seu idioma como referencia, e criaram mais um monte de coisas fora do escopo deste forum. Vamos aos detalhes dos demais. Félix Édouard Justin Émile Borel (1871 - 1956) foi um matemático francês e político. Como matemático, ele era conhecido por seu trabalho de fundador nas áreas de teoria de medida e probabilidade. Edmund Taylor Whittaker (1873 - 1956) foi um matemático inglês que contribuiu amplamente para a matemática aplicada, a física matemática e a teoria das funções especiais. John Macnaghten Whittaker ( 1905 - 1984) foi um matemático britânico e vice-chanceler da Universidade de Sheffield de 1953 a 1965. Esse é filho do E.T. Whittaker Claude Elwood Shannon (1916 - 2001) foi um matemático americano, engenheiro elétrico e criptógrafo conhecido como "o pai da teoria da informação". Harry Nyquist (1889 - 1976) , foi um engenheiro eletrônico americano nascido na Suécia que fez importantes contribuições para a teoria da comunicação. Vladimir Aleksandrovich Kotelnikov ( 1908 - 2005 ) foi um pioneiro na teoria da informação e na astronomia de radar da União Soviética. '_'

Ola. Acredito que se voce postar o seu circuito vai ficar beeeemmm mais fácil o pessoal confabular as possibilidades de implementação, enxergando o que voce tem em mãos. Existem várias formas de se fazer isso, então para que não fiquemos atirando às cegas e as respostas não coincidirem com a sua implementação a solução vai demorar um pouco mais. Concorda ? '_'

Opa. Aqui tem um ponto de partida.

Sim, É possível !!! '_'

Bem, eu já fiz alguns testes nesse quesito e inverti a entrada, alimentei com 110V o secundário e obtive algo perto de 10V no ex-primário. O consumo foi muito abaixo do que seria com a ligação original. Minha ideia seria então retirar esse primário original que é de alumínio e enrolar outro fio ( de cobre ) de modo a obter tensão x corrente dentro do desejado. Creio que não precisaria desmontar o núcleo para fazer esse novo enrolamento, vou ver se acho alguma tabela com a relação de área do núcleo e bitola do fio para levar adiante a ideia! De repente dá até pra vender trafos 18+18 com 10A bem abaixo do valor praticado no comércio ! ( foi brincadeira isso de vender, eu faço tudo isso apenas por hobby ! )

Esta citação do Sr @albert_emule me fez pensar um pouco ... A princípio foi desanimadora, mas meu conhecimento de mecânica automotiva foi útil para interpretar a mensagem como um incentivo. Então fiz a engenharia reversa do ' motor movido a solenóide' e iniciei um protótipo do que seria um gerador V8. Enrolei bobinas com fio de bom calibre e posicionei em torno de uma árvore de manivelas de modo que os 8 pistões ( providos de imãs de neodímio ) estivessem todos em posições diferentes dentro de sua respectiva bobina quando o dispositivo recebesse força motriz no eixo principal. O resultado foi gratificante, geração de 6 volts com 10 amperes de corrente a uma rotação em torno de 150 rpm. !!!! Postarei mais resultados no decorrer da experiência, e reitero minha gratidão pelo apoio recebido. '_'

Caro @Mestre88 Não parece uma tarefa fácil construir um trafo 18+18 com 10A usando o chassi de um transformador de microondas ? O pessoal faz aqueles aparatos de solda com correntes bem altas, então se dimensionar o fio e o numero de voltas não chegaríamos no objetivo com baixíssimo custo ? '_'

Ola. Sem sombra de dúvidas o uso de um dispositivo de armazenamento é altamente recomendado. Porque ? Porque a tensão obtida nas placas não é constante, e principalmente a CORRENTE que vai ser drenada pelos componentes pode ser insuficiente se derivada diretamente das placas. Sem o uso de bateria o sistema ficará sujeito à intermitência, e voce não deseja isso, certo ? '_'

Ola Pessoal, Estou com uma TV LED da marca AOC 40" modelo LE40D1442/20 com um defeito aparentemente simples, ela apresenta audio normal, mas não tem imagem, a tela fica apenas em um tom azulado bem fraco. Percebo que quando troco de canal pelo controle remoto a claridade da tela muda, assim como na hora de conectar o HDMI do console PS4 nela. Isso de TVs não é bem a minha praia, mas não sou totalmente leigo e pude levantar alguns dados da mesma. Testei a placa de fonte e está alimentando as 4 barras de LED individualmente com aprox 28V ( são 9 leds de 3V ). Esse modelo de TV não tem T-Con, sai apenas um cabo de dados da placa principal direto para a régua do display ( não é um cabo flat, é daqueles com dezenas de fios finos todos enrolados ) Testei a saída deste cabo e está chegando os 12V no primeiro pino da régua do display, bem como outras tensões baixas nos demais fios do cabo . Alguém pode me apontar um caminho ? '_'

Ola, pessoal. Uma ajudinha por favor ? Preciso substituir um diodo SCHOTTKY cuja especificação básica é 100V por 5A . ( o modelo SK510C ). Só encontrei na minha cidade com especificação acima, seja um 200V 5A ( SB5200) ou então um 100V 10A (SB10100) É para reparar uma placa fonte de TV , posso usar um desses ? '_'

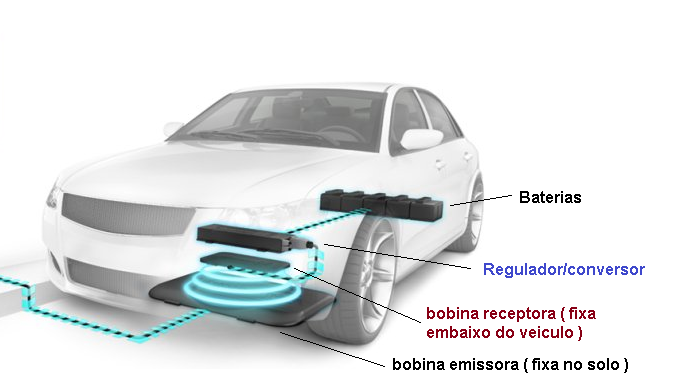

Ola. Essa tecnologia ( WEVC ) foi lançada pela empresa Qualcomm faz alguns anos , sob o nome " Halo " . Possivelmente nos sites gringos exista mais informação para lhe ajudar nos dimensionamentos . Acredito que o seu projeto seja algo conforme a figura abaixo.
