Carlos Zanon

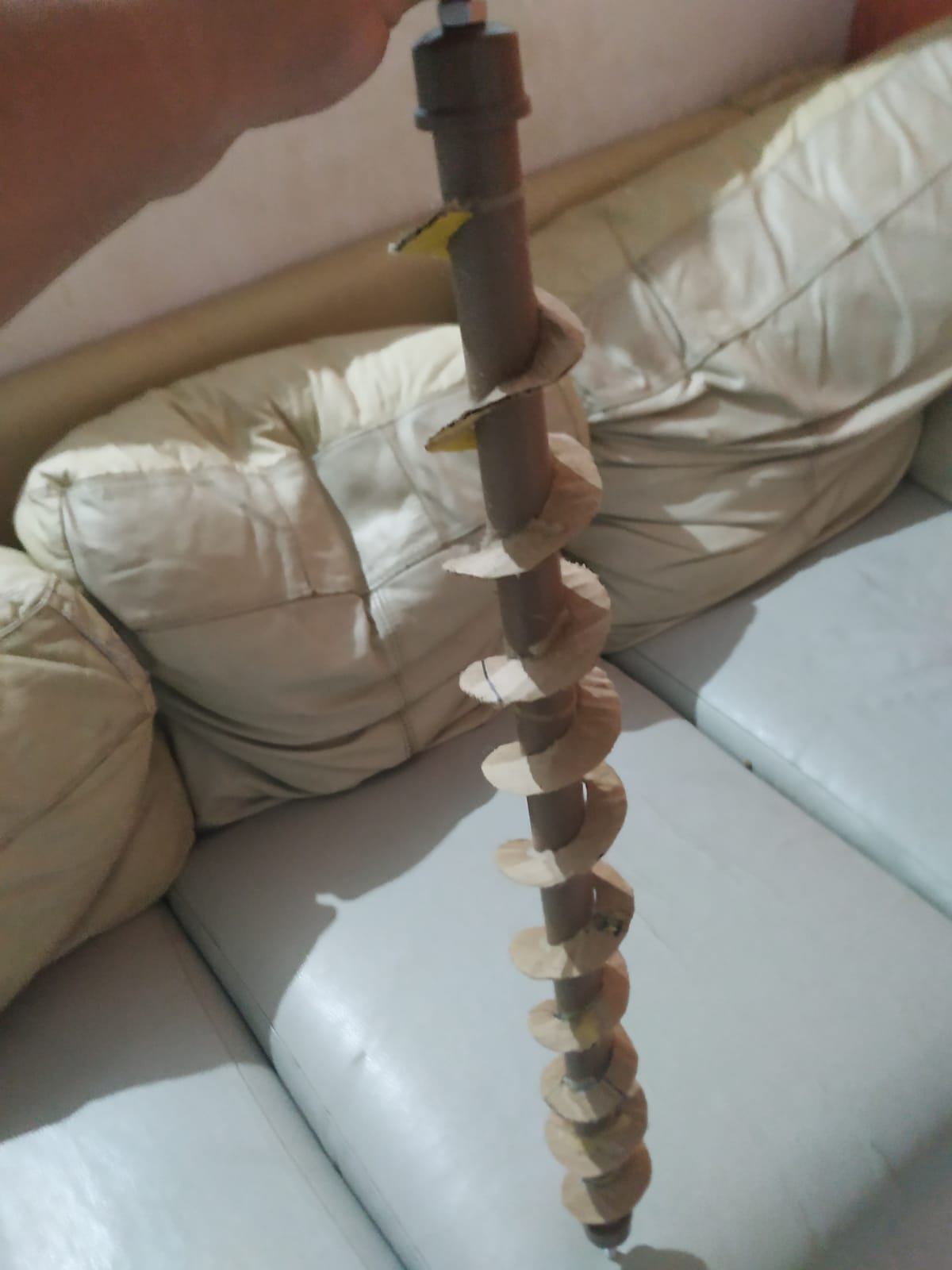

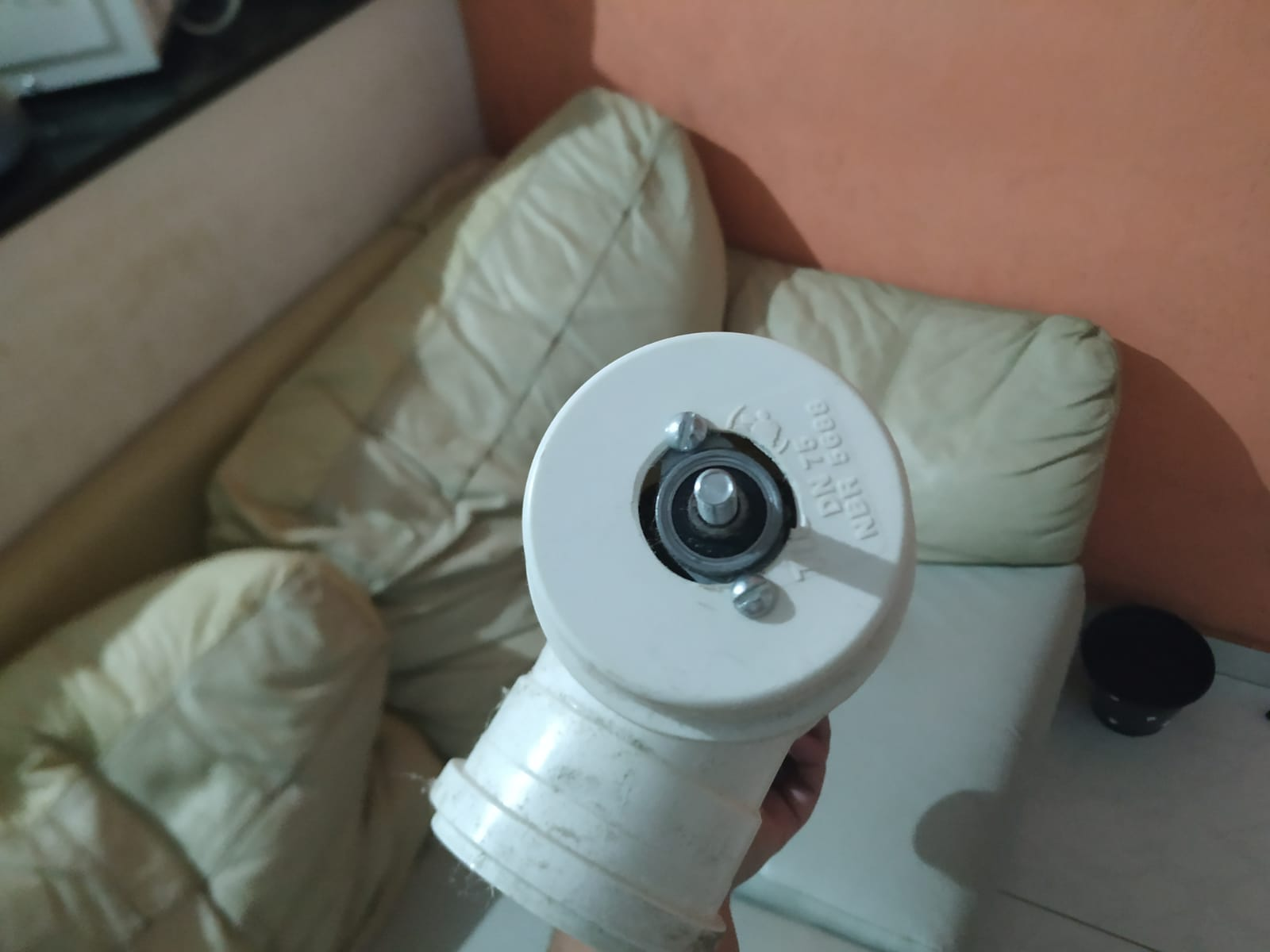

Sim, eu fiz o meu de uma forma mais barata. Reduzi o cano de 100mm pra 75mm Usei o eixo de um pvc marrom e a rosca eu fiz com papelão. Usei alguns rolamentos de sucata que eu tinha. A Parte mecânica, ficou mais barata que a do Iberê. Quanto ao circuito, já confesso que gastei um pouco mais que ele. Eu fiz um circuito "no-break". A rede elétrica na minha casa, que é muito instável, fica caindo toda hora, então, coloquei uma bateria pra suprir a falta de energia pros bichos não passarem fome. Adicionando aqui: A Rosca é grande, porque eu faço um movimento de volta com ela (alguns grãos ficam perto da saída e meus gatos estavam tentando pegar ali, mesmo com ração no pote), apesar de diminuir o diâmetro da rosca, meus gatos continuavam enfiando a cabeça dentro da parte de saída tentando pegar a comida. Esse projeto, eu precisaria colocar uma portinha na parte de saída, ou bolar de alguma outra forma pra eles não enfiarem a cabeça ali (algo como reduzir mais ainda o alimentador)

Recomendo a visualização do vídeo do Iberê, manual do mundo. Fiz um parecido com este, mas para meus gatos.

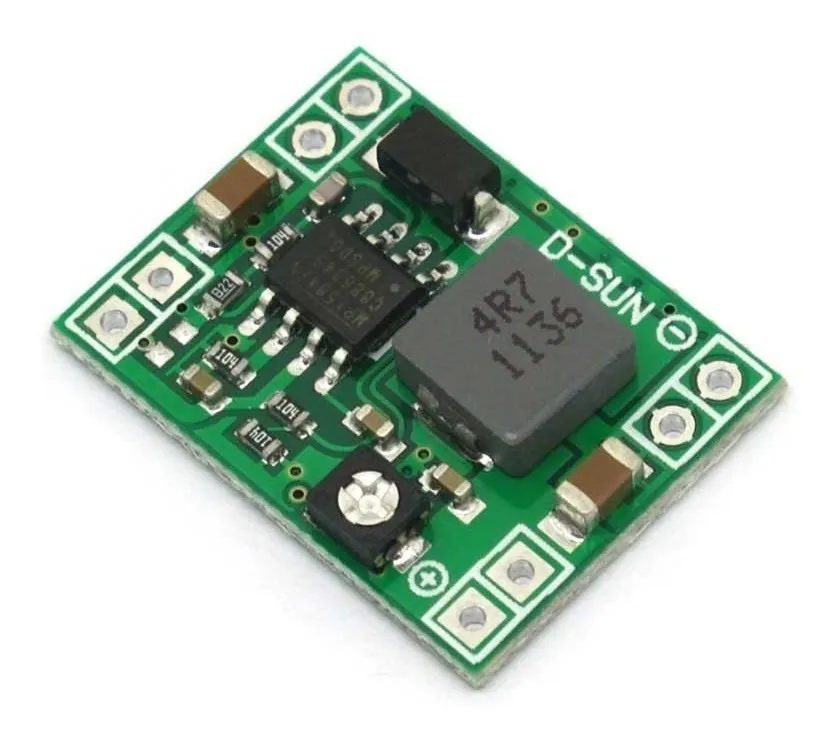

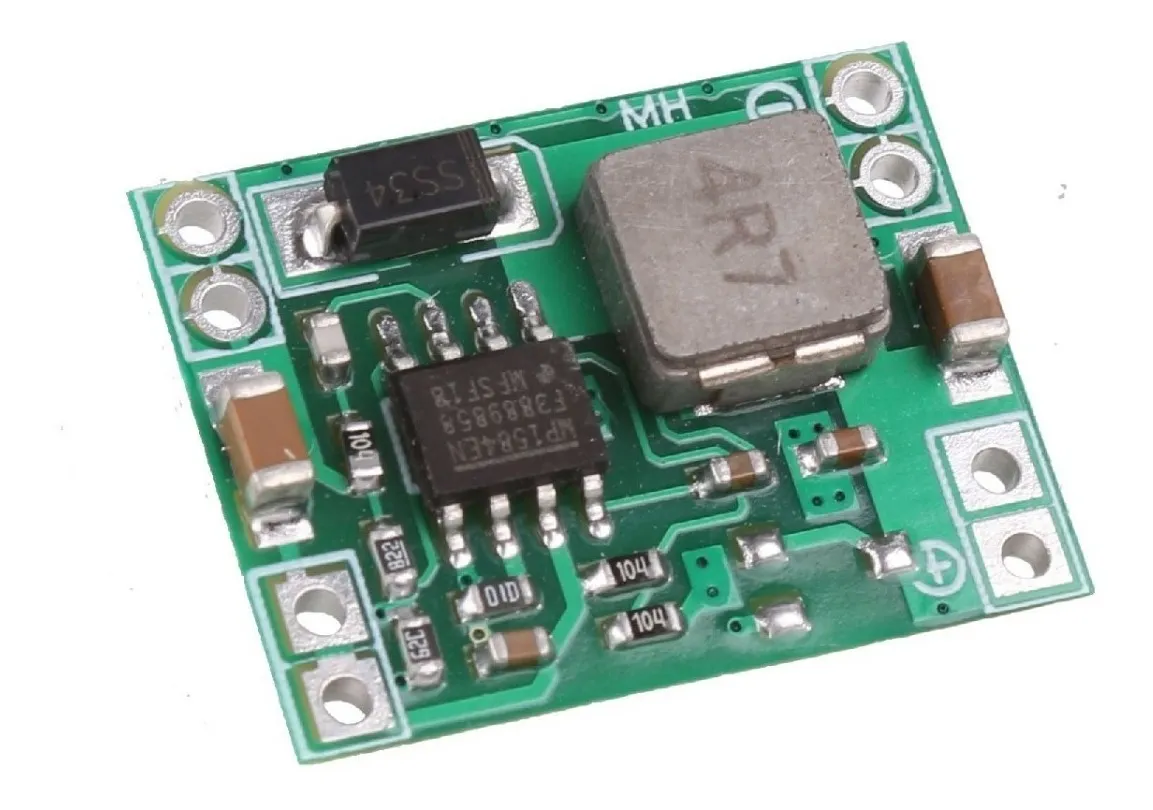

Eu tenho um daqueles orange pi one e a fonte pra ligar ele, o conector é bem chato de achar. Dei uma googlada na internet e peguei os pinos dele... Depois peguei um daqueles reguladores chaveados step-down Mp1584... Regulei em 5v, conectei a fonte e ligou tudo direitinho kk

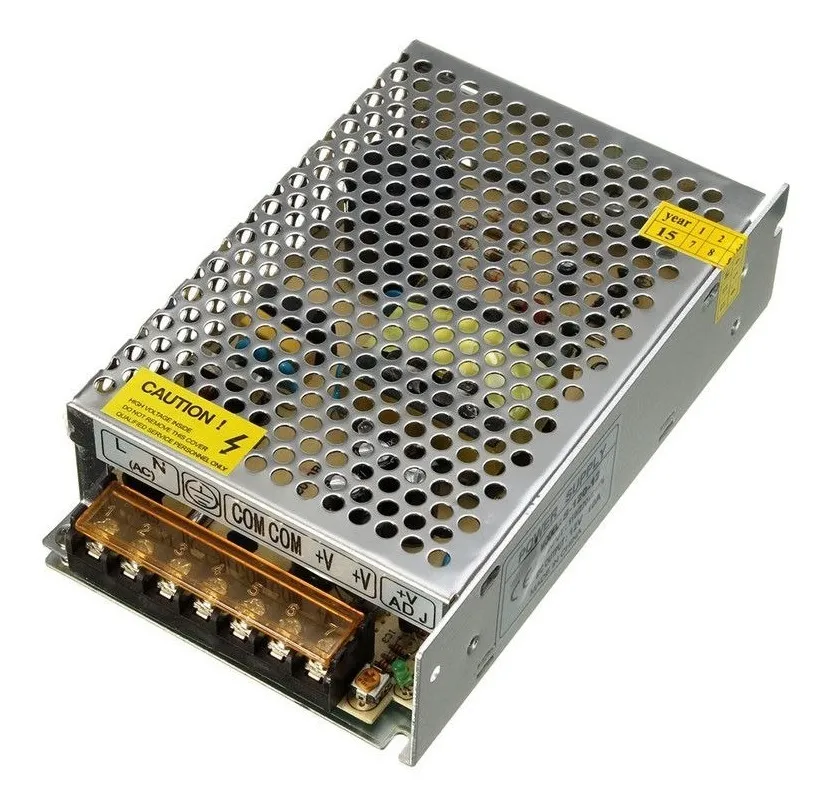

Tenho quase certeza que é sua fonte de alimentação. Quantos amperes ela consegue entregar? Se for 5 metros e tiver 60 leds por metro... são 300 leds da uns 6 amperes. Recomendo você procurar aquelas fontes 12v 10a, tipo dessas aqui: Nunca me deixaram na mão =]

Na peça tem um código escrito E13009L pelo que parece... No mercado livre tem algumas dessas ai e não parece ser muito caro.

Ahhh agora entendi direitinho o que você fez. Ligou tudo em série, cortou alguns pedaços e conectou com fio de 0.75mm elas, eu achei que tinha feito em paralelo. Deve ter ficado bem legal. Essas fitas duram bem? Faz quanto tempo que você usa elas? Já precisou trocar alguma parte? Novamente, obrigado pela ajuda.

@Ricardo S Ferreira A ideia inicial é colocar a fita led numa mesa e deixar ele sincronizado com o gabinete do micro ai aproveito e ligo tudo sem forçar muito a fonte do PC. Eu só tenho dúvidas na quantidade de leds que cada controladora/arduino/raspberry consegue chavear. No fim das contas, acredito que vou usar igual você fez, usar as fitas em paralelo e dependendo da quantidade de fitas, montar uma controladora separada.

É, vou ter que acabar comprando mais uma ou duas fontes (não sei o quanto de fita vou usar ainda). Obrigado a todos que ajudaram.

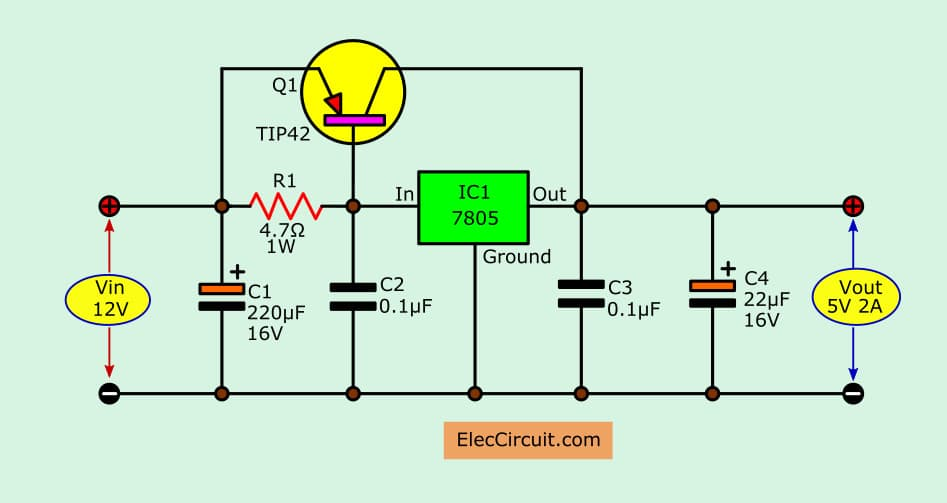

Eu até pensei em usar os step-downs em paralelo o problema é o preço deles. Usando 3 step-down, você atingiu uns 4A, preciso 5x isso kkkk por isso me veio a ideia do transistor. Certo... Então meio que ficou entendido, por mim, que a recomendação seria comprar uma fonte pra isso. Montar uma fonte linear, usando os 7805 com uns transistores tipo o 2n3055 não daria certo? Tenho dissipadores prontos pra isso. Eu tinha em mente aproveitar as peças que tenho em casa para montar essa "sub-fonte". Eu tenho alguns step-down em casa, mas não são tão parrudos como este ai. Os que tenho são: e desses: Fazer essa gambiara (o uso do transistor) nesses aqui daria muito ruim? Melhor opção seria abandonar a ideia do transistor e partir pra um regulador mais parrudo? Se for, acredito que devo partir para comprar a fonte pronta.

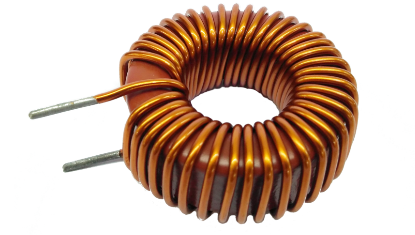

Uma bobina no coletor do transitor, você diz? Tem algum calculo especial ou eu consigo colocar uma daquelas de fonte atx e ta tudo beleza?

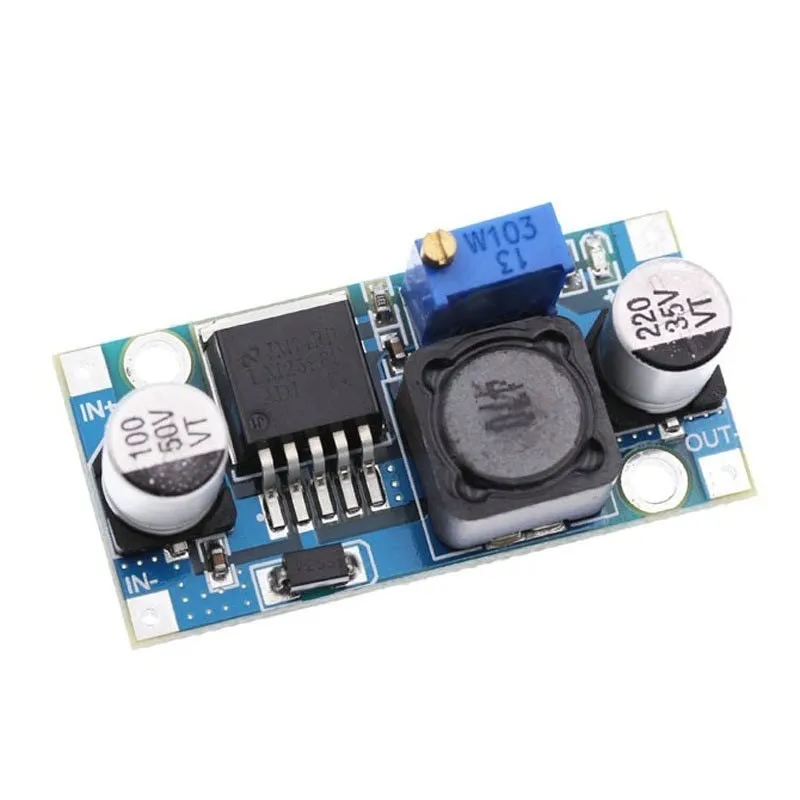

Boa tarde gente tudo bom? Seguinte, vou direto ao ponto. Eu tenho algumas dessas fontes chavedas 12v-10A (120w) em casa. Usando uma dessas de 12v-10A, vou criar uma "sub-fonte" de 5V-20A (100w). Eu não vou usar os 12v ao mesmo tempo que os 5v, vou usar somente os 5v. Essa fonte de 5V-20A será usada para alimentar, essas fitas led (ws2812b) e portinhas usb para carregar celulares e um arduino para controlar a fita led. Em tese é possível fazendo esse procedimento usando um desses STEP-DOWN chaveados, mas a maioria que eu encontro é de no máximo 2~3A na internet. Pois bem ai vem minha mente uma pequena filosofia sobre isso. Em algumas fontes lineares, lm7805, eu já usei um transistor pnp a mais antes do regulador em uma configuração parecida com essa: Agora, minha mente filosófica vem a questionar... Imaginem que eu tiro ali o IC1 7805 e coloque no lugar dele, um regulador, step-down configurado de 12v pra 5v e mantenha o transistor Q1... Ele vai ajudar no ganho de corrente pra carga mantendo a tensão de saída? Usar este tipo de solução com um regulador chaveado + transistor funciona? Desde já agradeço a ajuda de vocês.

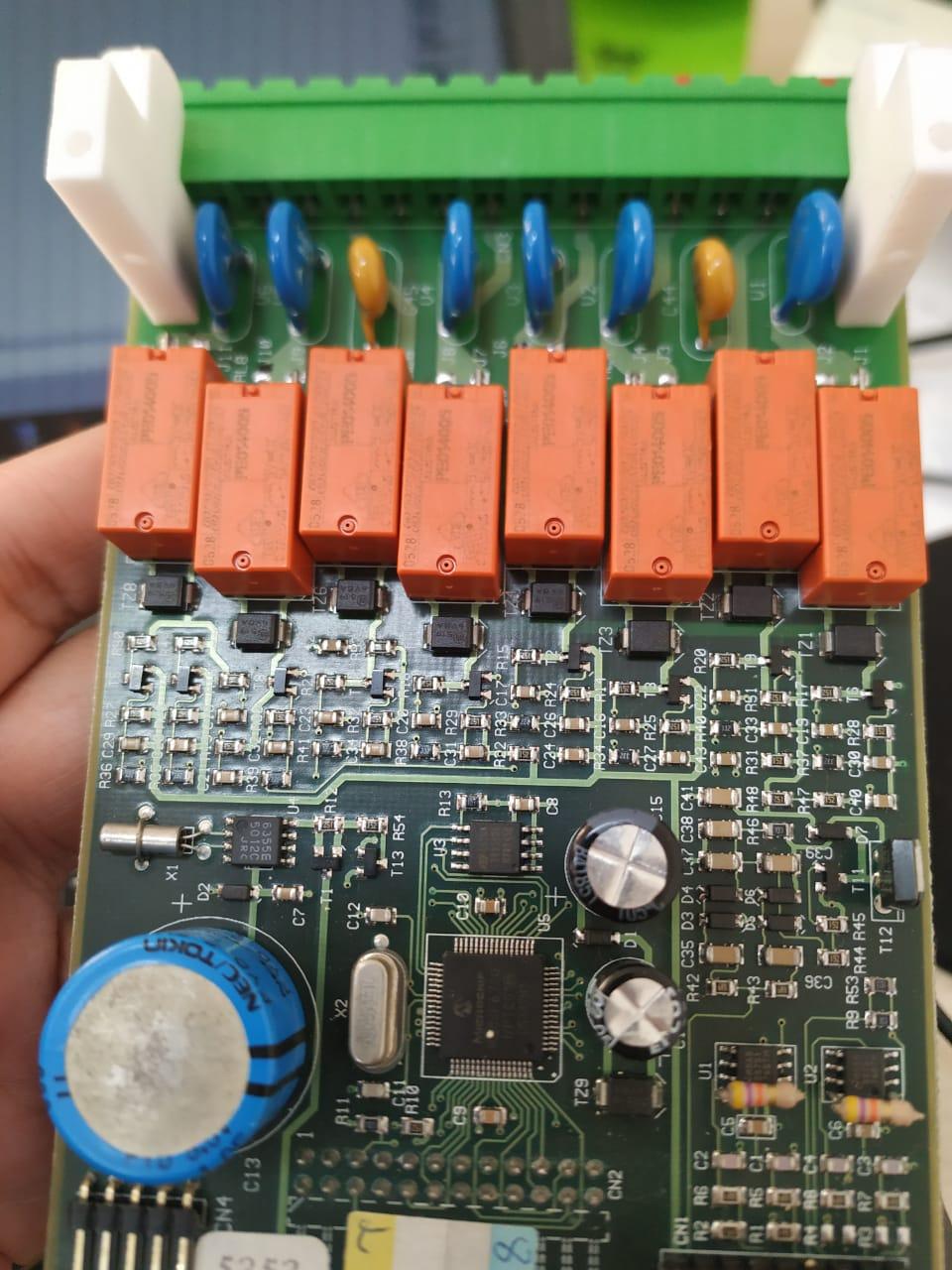

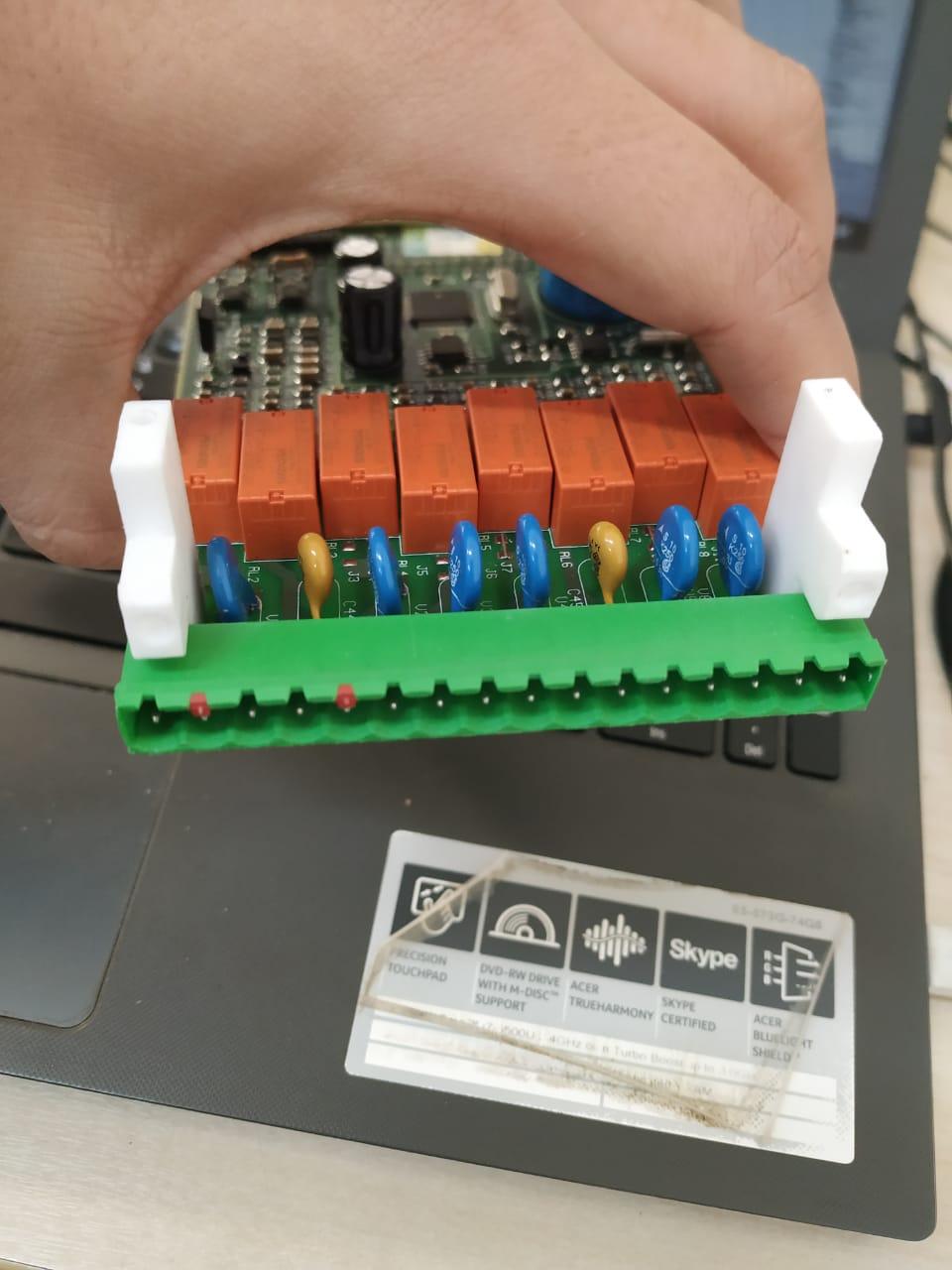

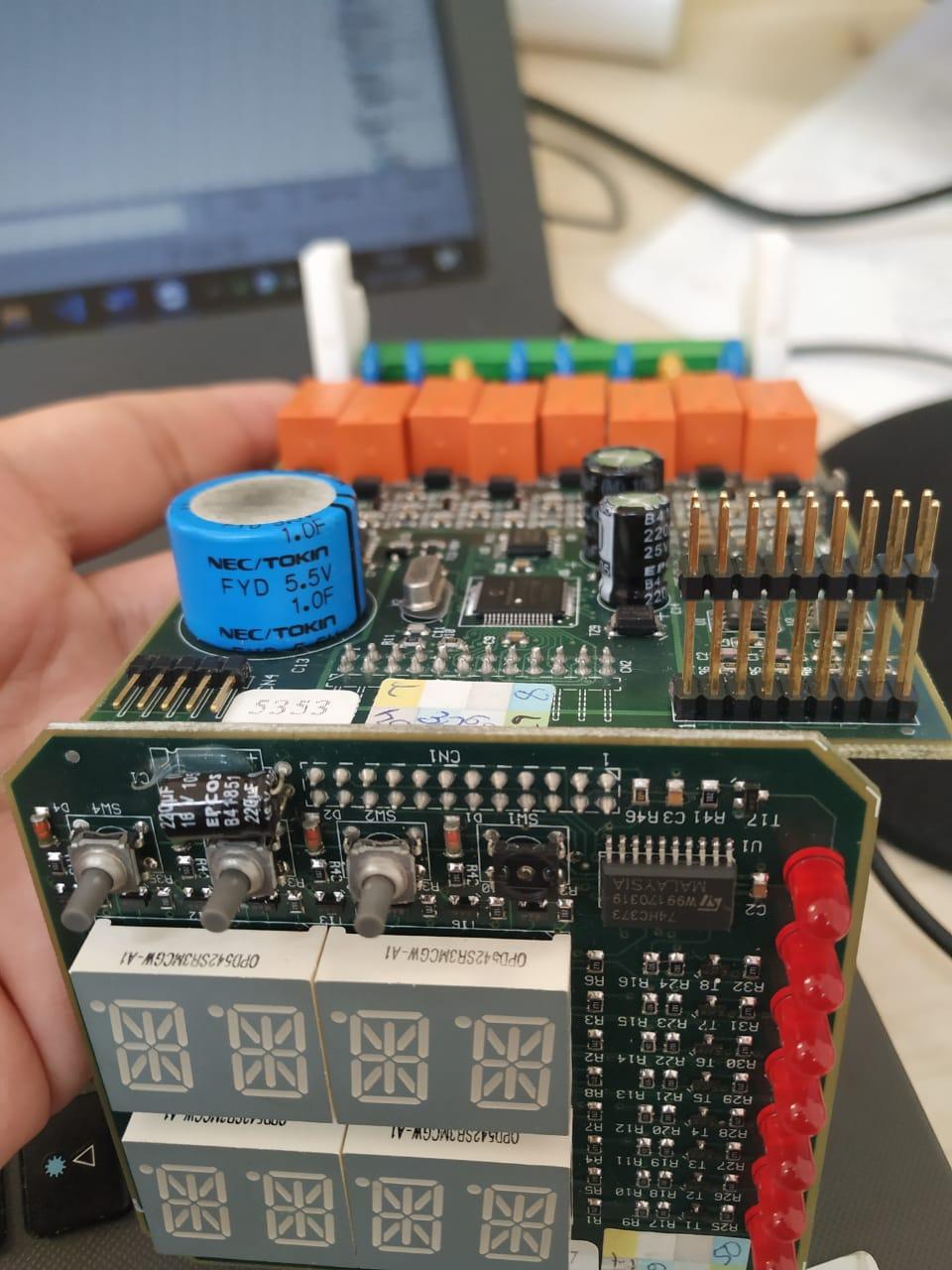

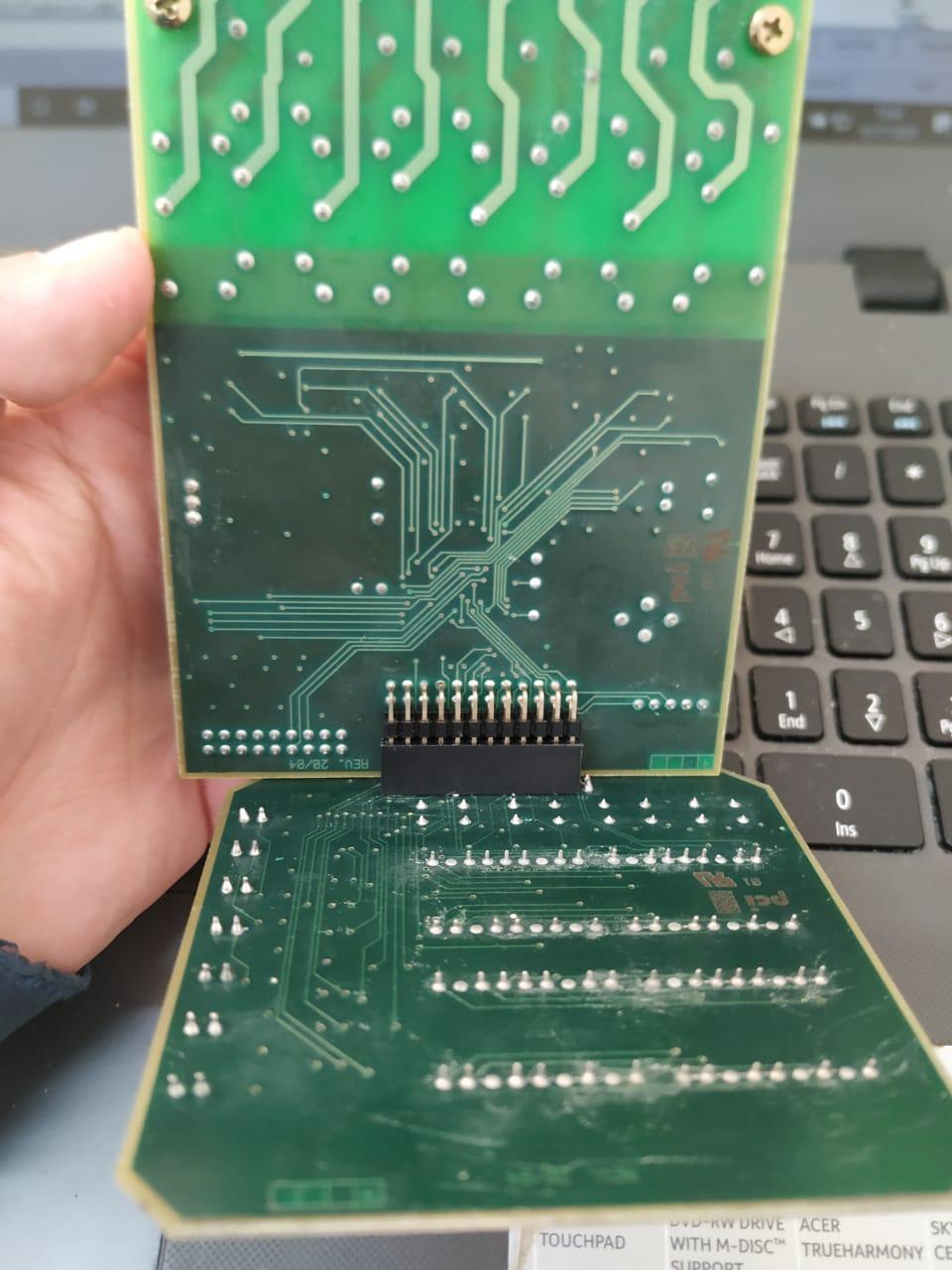

Olá, recentemente recebi alguns materiais de sucata eletrônica pra pegar os componentes e reutilizar. Mas essas placas, estão em ótimo estado e da até dó de "saquear" ela. Alguém já teve contato com alguma delas? Sabe para o que serviam? E não tenho tantas informações. A parte dos relés parece que é para controlar vários equipamentos AC, possuem capacitores na entrada. Tenho uma leve impressão que são de alguma máquina de lavar roupa mas não tenho certeza sobre. É apenas para fins de curiosidade.

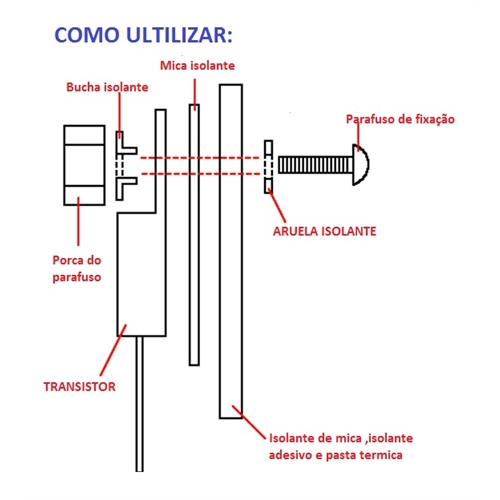

@RaulArtTatoo Não sei sobre o o tamanho do dissipador, mas eu colocaria um maiorzinho. Sobre o contato entre o tip41 e o dissipador é que: Quando você parafusa ele no dissipador, a parte que fica encostada com a pasta no dissipador e no parafuso é a parte do coletor. A Mica, serve pra isolar eletricamente o transistor do dissipador e também é colocado um plastico no parafuso para não encostar no coletor do transistor. Dependendo da aplicação, corrente e etc... o contato direto com o dissipador, pode dar interferência. Não sei se no seu caso isso acontece... Já vi muitas fontes sem mica isolante nem arruelas. Eu só usei micas isolantes em aplicações com triacs, por exemplo, pra fazer um dimmer de corrente alterada. Onde você pode encostar no dissipador sem dar o gritinho do Michael Jackson. Brincadeiras a parte... Na fonte, não acredito que precise... Mas não sou suprassumo de conhecimento nisso... Talvez alguém posso confirmar, complementar ou até mesmo desmentir o que eu disse.

No geral, é pra funcionar sim. Faça a o código para o mini sem problemas e teste. Se você tiver o uno, pode testar nele, o máximo que vai acontecer é você ter que otimizar o código depois. Eu não tenho o mini, mas uso o uno e nano... Eu programo no nano, depois que termino, gravo num novo atmega328p ou attiny85 o bootloader e depois o código... e saio usando. As vezes, preciso trocar as portas lógicas/analógicas dependendo do mcu que vou usar, mas se for o mesmo atmega328p, deve funcionar ok. A versão mini tem duas versões: 3.3v opera em 8mhz; 5v opera em 16mhz;

Eu tive um pouco de exp com as tags. DEPENDE do projeto. Se você precisa de uma distância de medição maior, use o 125khz (eu tive um boa taxa de sucesso com ~40cm). Se você quiser uma distância de medição menor, use o 13.56mhz (eu tive uma boa taxa de sucesso com ~2-4cm). Acredito que aqueles cartões de aproximação de ônibus, usem algo como o 13.56mhz. Agora, quando você tem uma sala que precisa fazer uma contagem sem ter que ficar se aproximando muito, talvez o 125khz seja melhor pra você.

Sempre tem alguém que esquece desses detalhes. As vezes o rapaz que criou o tópico acabou esquecendo disso e ligou em tensões diferentes. Poderia ter sido algo simples de resolver

Pra mesma potência eu concordo, só que esqueces que a única coisa que pode ser constante nessa situação, é a resistência da churrasqueira. A Resistência não muda. Ela é constante, em 110v ou em 220v. Se mudar a tensão, terá outra corrente e outra potencia ali. Tudo se trata de conservação de energia. Não vou dissertar sobre o assunto. Há quase um ano, tivemos um problema similar de didática num tópico que vou deixar o link aqui. Volto a reforçar para medir a tensão das tomadas.

Consegue confirmar as tensões das tomadas? Em 110 vai consumir menos corrente que em 220, pode estar ai a diferença entre derrubar ou não teu disjuntor. Só da uma verificada.

E o que é BMS? Normalmente, o mundo inteiro, entende que 3s = 3 segundos e 15s = 15 segundos... no seu caso, esta misturando isso com células. Enfim, não seria melhor explicar melhor, por extenso, sem abreviações das quais não sabemos o que você quer dizer? Seja mais claro, ou ao menos, deixe legendas.

O Transistor ali trabalha como amplificador apenas... uso ele para controlar a carga que vai pra bateria. Nada além disso... No segundo transistor tem um comparador de tensão, passar a do zener + 0,6v, o transistor excita e começa a conduzir do coletor para o emissor. Ai ele conduz o ddp que está na base do primeiro transistor, para o 0v, fazendo o primeiro transistor parar de conduzir. Ai a bateria para de carregar. O Transistor que faz a carga da bateria precisa ser de média pra alta potência com dissipador de calor. Já o segundo, pra fazer o corte do primeiro, não precisa ser parrudo, um bc548 resolve... Precisa ter noção de calculo (na teoria). Na pratica, funcionou um pouco "diferente", e tive que adicionar, como o faller comentou (no tópico que fiz referência), uma realimentação negativa pra equilibrar o circuito... (por conta de hFEs variaveis entre os transistores) ai ficou bonitinho, mas tenho cá minhas dúvidas se realmente ficou bom... Mas está lá, funcionando sem explodir, até o momento kkkk

Não sou especialista no assunto, estou bem longe disso... Mas num passado não muito distante, coisa de 6 meses da data deste posto que faço... Basicamente o que eu queria aqui era montar um circuito que carregasse minha bateria quando tivesse AC (fonte de 12v ligada) e quando a fonte falhasse (Falta de AC, por exemplo) a bateria imediatamente, sem atracar/desatracar o relé ativasse. A Bateria que eu estava a usar era uma de chumbo 6v, pouco grande talvez. Se esta não for uma limitação, de recomendo uma procurada pelo assunto. Só mais uma coisa... Esse circuito não serve para baterias de lítio (eu acho com 99% de certeza) A Forma que eu montei depois dos diodos ali, pediu que eu trocasse eles. Eu estava puxando +- 2A para a carga por conta dos motorzinhos que eu tinha colocado Ai troquei os diodos de 1n4007 para 1n5404 e ok... conseguia entregar os 2A sem fazer os 2 diodos ali sofrerem.

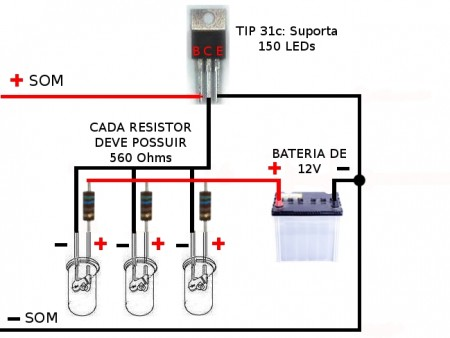

Achei na internet uma imagem um poquinho melhor do que o autor do tópico deseja fazer: Agora uma dúvida minha... Sempre que vejo circuitos de áudio, amplificadores e etc... no positivo da entrada do áudio sempre tem um capacitorzinho de 4.7uF~10uF... No caso desse circuito de led, não é necessário o capacitor... Minha dúvida seria, qual a função do capacitor nos circuitos de áudio? Impedir uma tensão reversa, algo do tipo?

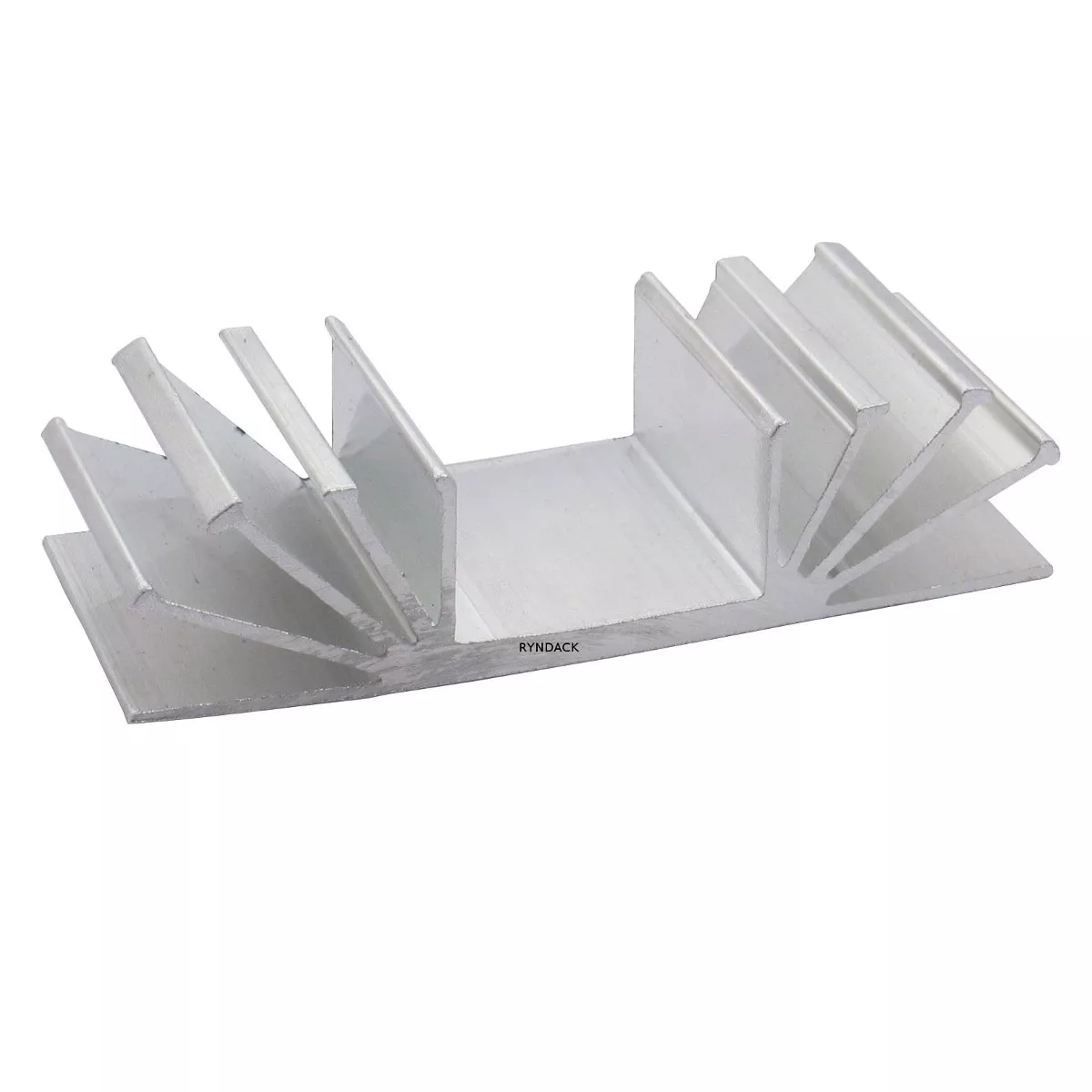

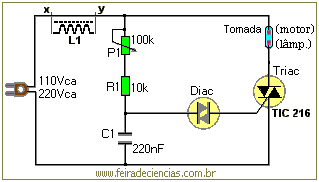

Oi gente, tudo bom? Eu estou querendo fazer um dimmer para meu chuveiro... Eu estou pensando em usar um BTA41-600 pois meu chuveiro de casa, hoje, é de 5.5kW (220v - ~25A). Os esquemas que achei na internet de dimmers são, no geral, todos iguais. Mas eu tenho 2 perguntas, sendo uma delas referentes ao dissipador de calor. 1ª- Os dissipadores que eu encontro para comprar, no encapsulamento do triac, são esses: Eu acho que um dissipador desse, de tamanho 40mm, não segura uma eventual carga máxima do meu chuveiro. O Pessoal com mais exp, acredita que esse dissipador segura o tranco? Eu pensei em usar algo mais próximo desse aqui (ai eu faço os furos dele e boas): 2ª- No esquema que eu coloquei ali em cima, o capacitor de 220nF / 400v é necessário para a resistência do chuveiro? Desde já agradeço a atenção do pessoal =]

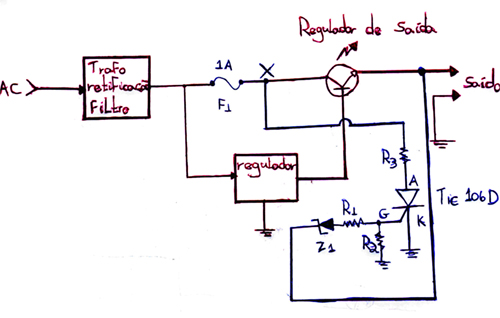

Esse aqui faz uma proteção de tensão e corrente, o Z1, R1, R2, R3 e TIC106 ali na parte de baixo são as peças que fazem a proteção de sobretensão. O Funcionamento é parecido com o do varistor, quando a tensão passar o limite do calculo para o Z1, ele dispara o SCR e por não ter muita coisa ali, muito provavelmente irá queimar o fusível. R3 deve ser para proteger o SCR limitando a corrente. Com o uso do varistor, fica uma proteção de sobretensão... passou a tensão do varistor ele fecha pra não deixar o excesso passar ao trafo. Seria bom as 2 proteções... Dependendo do que você vá fazer, é claro

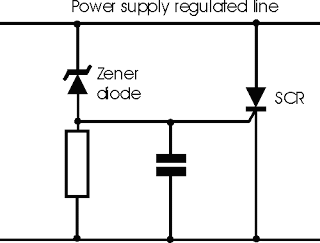

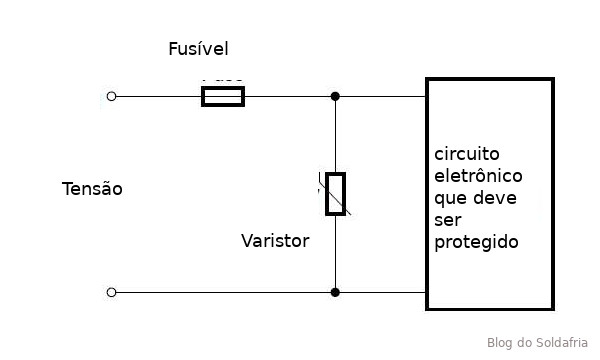

Você pode usar comparadores janela para isso ou as vezes algo como um scr... Normalmente esses circuitos que previnem a sobrecorrente conseguem segurar um curto, se dimensionados corretamente. Quando acontece um curto, a corrente aumenta tendendo ao infinito assim como a tensão também sobe... Normalmente, na entrada AC dessas fontes existem pelo menos 2 componentes de proteção: -> Fusível; -> Varistor; Eles ficam nessa configuração aqui: Quando acontece um curto, normalmente a tensão começa a subir junto com a corrente, dependendo do fusível, ele demora pra responder por ser de valor mais alto ou até mesmo de baixa qualidade... Dai quando a tensão ultrapassa o limite do varistor (eles são NA [normalmente abertos]), ele fecha curto e força o fusível a queimar protegendo o circuito afrente... O Consumo do trafo após esse esquema de proteção é proporcional ao que o circuito está pedindo, inclusive no caso de um curto no circuito após trafo, então, tem que dimensionar o fusível ali direitinho... Algo como isso aqui: Pode ajudar na proteção contra os curtos, os scr costumam ter um tempo de resposta bem satisfatório. Não sou especialista nesses assuntos ai, mas em algumas coisas que fiz em casa, esses componentes e circuitos de proteção me ajudaram a pelo menos entender o que rola
