Carlos Zanon

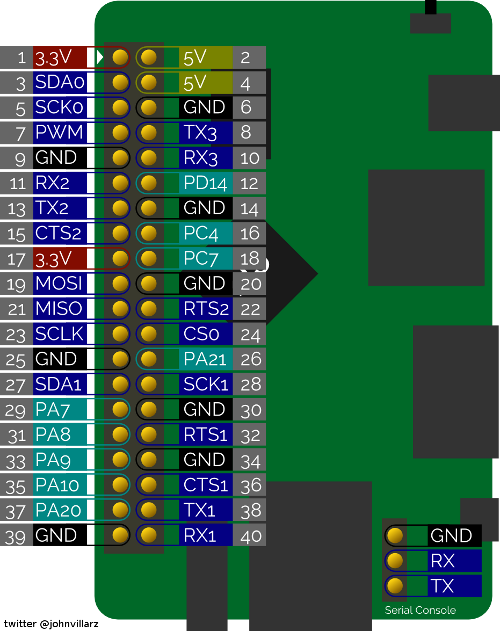

Rapaz, eu uso um daqueles Orange PI... E como é difícil, pelo menos aqui na cidade, achar aqueles conectores dele, eu montei uma fontezinha pra ele usando os pinos que ele tem. Eu uso os pinos 4 e 6 para fornecer a alimentação para o Orange PI e uma fonte de 12v 2A pra alimentar um circuito step-down pra 5v 3A algo parecido com isso aqui: Se você precisar de algo mais robusto, recomendo algo como: https://produto.mercadolivre.com.br/MLB-936801015-modulo-conversor-dc-dc-step-down-5a-xl4005-arduino-pic-_JM?quantity=1#position=1&type=item&tracking_id=7df6f654-46e1-4052-acbb-b1efc53e705f

O Circuito "snubber" me trás uma certa lembraça sobre debouncing... https://www.clubedohardware.com.br/forums/topic/1271257-sobre-debouncing-como-funciona/ E mais uma coisa... já faz um tempo, fiz uma pergunta sobre fonte sem transformadores... Ao colocar um snubber nos contatos de uma chave ac, por exemplo, iria cair em algo como uma 'mini-fonte' de pouquíssimos, talvez nano, amperes... um pico de tensão alto na rede elétrica não poderia danificar os componentes, tanto o capacitor quanto o resistor ou algum componente que viria após eles? https://www.clubedohardware.com.br/forums/topic/1230918-fonte-12v-500ma-com-ponte-retificadora/

Eita Aquela perguntinha... Tem como evitar essa faísca? Tipo, colocar um componente antes e/ou depois do contato? as vezes um filtro...

@Blumer Celta Tem que regravar o bootloader para os 8mhz. Grava o código o Arduino ISP num arduino; Muda gravador para "arduino as isp"; Seleciona a placa "ATmega328 on a breadboard (8 MHz internal clock)"; Gravar o bootloader; Tem como instalar e usar esse modelo no "Minimal Circuit (Eliminating the External Clock)" Tem que baixar uns arquivos que ele pede e instalar. Tem um link aqui de como fazer: https://www.arduino.cc/en/Tutorial/ArduinoToBreadboard

Ainda para dar uma luz aqui Eu, há pouco, montei algo parecido mas com um 555 pra ver a coisa funcionando. De inicio usei uma fonte e depois mudei pra uma bateria, pro pessoal que manja é bobagem mas pra nós que fazemos por hobbie e iniciantes é legal ver a coisa funciona toda funcionando kkkkk Eu ai brincando com algumas coisas tipo: Esse tópico aqui, me ajudou bastante a aprender sobre os transistores e fazer uma fonte com corrente controlada que serve, inclusive, para carregar essas baterias de chumbo. Talvez ele pense em algo parecido com isso ai também + a bateria de nobreak

Acho que pela terceira vez seguida... limite a carga.

Resposta curta: O Quanto a fonte conseguir entregar. O Circuito que você está montando parece ser de uma fonte simples com regulador linear, se você não controlar a corrente pode vir a dar problemas na bateria. Novamente a bateria não consegue controlar a carga sozinha.

Depende de muita coisa. Pra bateria carregar ela primeiro precisa ter um carregador com tensão superior a dela (+- 1.5v). Afirmando o que o colega disse aqui... A bateria não consegue controlar a corrente de carga sozinha, precisa de uma "ajudinha", um circuitinho pra fazer isso por elas... o que já deve acontecer em fontes feitas para serem carregadores de bateria. Se você pegar uma fonte chaveada daquelas de 24v 10a por exemplo, ligar ela na rede e depois na bateria, vai dar alguma ***** no caminho. Agora se você pegar um carregador para baterias a situação muda, o circuito lá já está pronto e é só usar. Ele disse bem, conectada a um carregador, não numa fonte qualquer. Pela construção do carregador, não da bateria. Novamente, quem define a corrente de carga é o carregador. Supondo que você está usando o mesmo carregador nas duas, no geral, a corrente de carga será a mesma nas duas situações. Existem carregadores que controlam a corrente de carga conforme a carga da bateria (carregadores flutuantes) e isso vai depender do carregador, não exclusivamente da bateria.

Também não acho bacana, mas cá pra nós, não há a compreensão de que destruiu a sessão e continua declarando variáveis nela, então, não tem como sugerir uma solução mais trabalhada, ainda falta lógica, esta é uma solução simples que atende e resolve. Outras formas de fazer são melhores controles de sessão, sem destruir ela, mas usando os unset em locais pontais para deslogar teu usuário. Exemplo: No login, por exemplo, você define algumas vars: <?php session_start(); /** TESTE DE LOGIN BLA BLA BLA **/ $_SESSION['UsuarioID'] = 1; $_SESSION['Usuario'] = 'Jaozin'; $_SESSION['Logout'] = 0; Ai no logout você faz algo como: <?php session_start(); unset($_SESSION['UsuarioID'], $_SESSION['Usuario']); $_SESSION['Logout'] = 1; header('Location: ../../..'); E na sua tela de login, algo como: <?php session_start(); if (isset($_SESSION['Logout'])) { unset($_SESSION['Logout']); echo "<div class='alert alert-success' role='alert'>Deslogado com sucesso.</div>"; } Eu, acho muito pra pouco O $_GET no caso pra exibir uma mensagem de logout não altera banco de dados nem nada critico, não vejo motivos pra complicar o programa, mas enfim, é uma segunda solução.

Você destruiu a sessão, encerrou tudo... Quando você tenta gravar novamente na sessão ela não existe e deve dar erro de "undefined variable $_SESSION" ou até mesmo "undefined index loginMsg" É melhor se decidir no que fazer ou fazer o header ali tipo... header("location: ../../../?logout=true"); E no formulário do login, no caminho ali em cima: if (!empty($_GET['logout']) && $_GET['logout'] == 'true') { echo "<div class='alert alert-success' role='alert'>Deslogado com sucesso.</div>"; }

Nessa parte aqui... Você precisar saber o fluxo da água é uma coisa... você saber quanto de água tem é outra... De sensor pra nível de água tem umas boias baratinhas no mercado livre tipo esse aqui: https://produto.mercadolivre.com.br/MLB-870019171-boia-sensor-nivel-lateral-arduino-aquario-agua-_JM?matt_tool=79246729&matt_word&gclid=CjwKCAiAgqDxBRBTEiwA59eEN8M4oiByKtuRzNJvMEr55AfJckT6kWnYWykYzP1WwZajBxj2qfGa7xoCZBoQAvD_BwE&quantity=1 Você testar pela quantidade de água que passa pelo sensor, não acho que seja muito interessante...

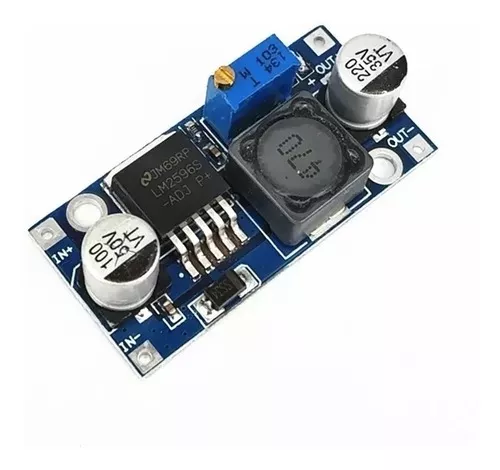

Não sou a Isabela Isadora mas vou responder Não é errado não, só precisa ficar atento aos limites de entrada do regulador (datasheet)... e dependendo do consumo que o mcu + outros componentes no regulador de 5v vai ter..., um dissipadorzinho nele também é bom (no caso do 7805) Eu recomendo você usar um regulador chaveado step-down tipo esse aqui oh: Aproveita melhor e não tem muita frescura de dissipador. @aphawk Não é a primeira vez que confundo o nome dela, até onde me lembro

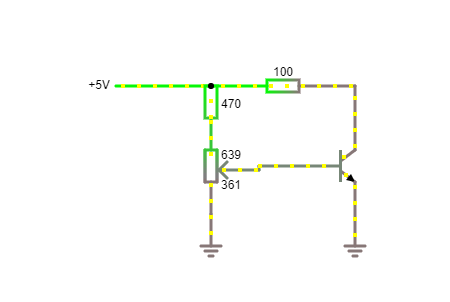

Não entendi muito bem... O Gate do mosfet é de 10v? Ou o sinal de controle que chega varia de 0 a 10v? Se for o primeiro caso, o microcontrolador somente fornece 5v, existem outras formas de se fazer esse envio usando, por exemplo um amplificadorzinho... Quando receber os 5v na entrada, a saída do ampop vira 10v

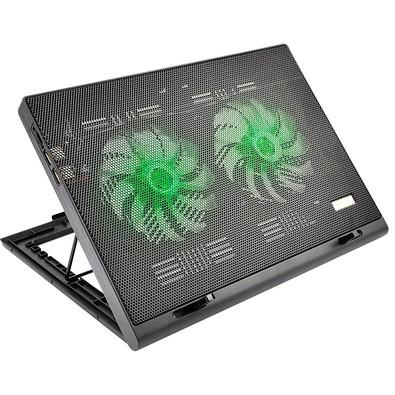

É que assim, eu tenho uma base de notebook (aquelas que fica um cooler na parte de baixo) e a garantia já venceu há tempos e pensei em dar uma modificada nela. Essa base de notebook é, uma *****, quando falamos de mal contato e etc... Na imagem, para ligar ela, é um daqueles USB e toda hora fica dando mal contato e pode até prejudicar o micro. Eu já fiz algumas alterações nela como o esquema de ligação. Eu arranquei aquele controle de liga e desliga dos USBs (o controle de velocidade é controlado por um pot e um transistor) Eu coloquei um step-down da fonte de 12v pra 5v, um capacitorzinho 10uF (pra partida dos motores) e um diodo contra inversão, sem controle de velocidade das fans... algo como: E dentro da base, cabe espaço pra 1 par de falantes parecidos com esses aqui: Dai eu montei o primeiro circuito no post e não funcionou bem (antes de colocar dentro da base) ficou dando ruido apenas e som que é bom... nada... achei que tinha feito errado a montagem e revisei várias vezes... Vou tentar montar novamente em outra plaquinha com a regulagem de 9v

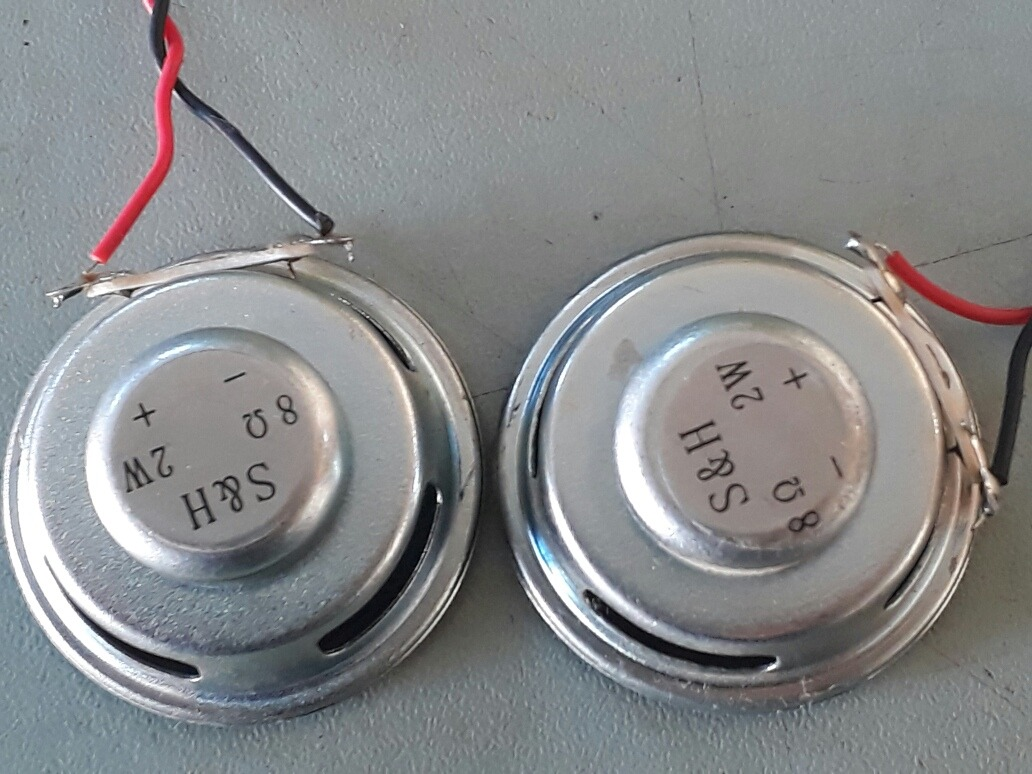

Certo... se eu colocar um reguladorzinho 7809 na fonte? Posso fazer também, transistorizado, certo? Algo como No caso são 2 falantes de 8R por 2W, se eu ligar em série ali, ficariam 16R no falante... correto?

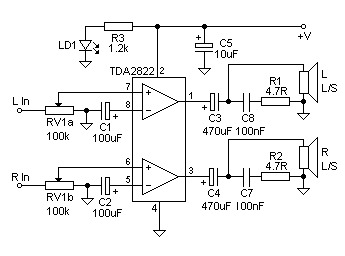

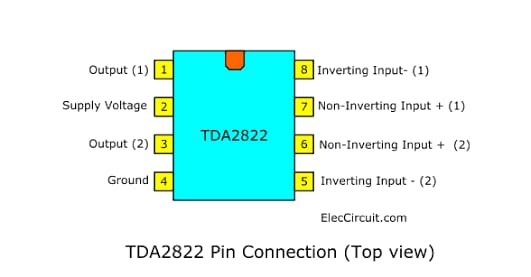

Oi gente tudo bem? Eu tenho um desses tda2822 de áudio e montei um circuitinho em uma placa perfurada pra usar como amplificadorzinho só que após as montagens e tentar tocar áudio, ele parece que fica pipocando... Usei 12v de entrada. Os falantes são 8R por 2W Montem o seguinte circuito: Apenas tirei o RV1, R3 e LD1. Eu montei usando esse esquema de pinagem: Só que... depois de ver os problemas que aconteceram (os pinocos) fui consultar a internet novamente e vi que existem outras configurações de pinagem... Alguém pode me dizer como testar esse cara? Uma forma de saber se ele está na pinagem correta ou se eu quem montagem errada? Desde já, agradeço.

@Isadora Ferraz O Problema era a protoboard mesmo. Soldei na plaquinha perfurada os componentes e a leitura fluiu tranquilamente. Obrigado.

Né por nada não, mas estou achando que pode ser minha protoboard. Vou fazer os testes aqui e volto com um feedback. Obrigado pela ajuda =]

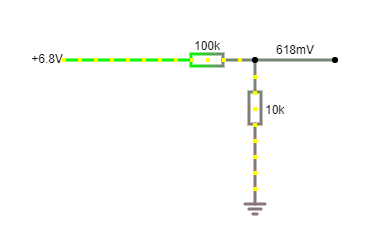

Oi gente, tudo bom? Seguinte, final do ano passado, eu precisei fazer um comedouro automático para meus gatos em casa e precisei de um pouco de ajuda na parte da bateria (especie de nobreak dc) e o circuito para controle de carga da bateria e a bateria, funcionou muito bem e para o fim de ano, como não precisava de algo muito elaborado, me resolveu o problema e meus bixos não morreram de fome. Agora eu quero dar uma melhorada, colocar um displayzin, enfeitar o bolo, por assim dizer. A parte do display, não é problema... Mas estou com um pequeno galho bem chatinho de resolver (ao menos pra mim) que é uma medição de tensão da bateria. O Problema é que a tensão fica oscilando muito... Mas muito mesmo vai de 4.1v pra 8.0v do nada e no multimetro acusa 6.8v quando carregada, nessa oscilação, fica basicamente impossível fazer uma leitura, próxima ao que meu multímetro acusa. Já fiz o ajuste de referência interna para 1.1v e o negocio fica doido na leitura kkkkk Não é necessário isso pro projeto mas eu gostaria de mostrar essa frescura de % de carga da bateria. Algum de vocês já teve algum problema desse tipo e precisou fazer algum tipo de coisa pra calibrar essa leitura? Coloquei o código que estou 'refatorando'. O Divisor de tensão que estou usando vindo da bateria e indo ao pino A3 do Nano Desde já agradeço a ajuda =]

Poste o esquema que você está usando... As vezes o problema ta no esquema e não nos componentes. Se a sua intenção é fazer um dimmer com esse triac, recomendo esquecer a ideia... Nas embalagens das lampadas leds existe uma notificação para não usar com dimmer. A lampada led tem um circuito retificador lá, trabalha com cc... Então, essa baladinha que ta rolando com a lâmpada pode danificar ela. Se a intenção for um dimmer, acredito que seja necessário mudar a placa de circuito da lampada e fazer um pwm com um 555, por exemplo, depois da tensão retificada.

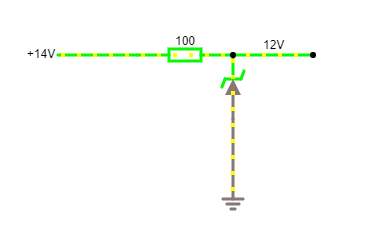

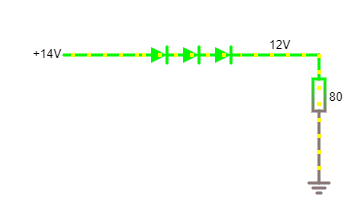

Eita A corrente é até quanto a fonte consegue entregar e não que ela vá consumir isso. Se a ventoinha é de 12v deve ser no máximo 150mA (0.15A), se for este o caso, o regular resolve sim, talvez até um zener de 12v + resistor dê conta do recado. Ou +2~3 diodos em serie com a ventoinha pra diminuir a tensão. * O resistor ali é como se fosse a sua ventoinha

Eu acredito que dê, mas vai precisar de um bom controle pra isso. Acredito que só esses pares de ht12 não vão fazer milagre. Eles vão entrar em loop infinito Tipo assim... Vamos imaginar que você tem 3 receptores e 3 emissores R|E R|E R|E O primeiro, não consegue atingir o terceiro pela distância então, vamos usar o do meio como auxiliar. <---------------- R|E ---------------> R|E R|E Já deu pra perceber o galho? O Sinal é disparado ao redor... quando o sinal chegar no do meio, ele volta também ao primeiro, dentro do alcance... R|E <--------------- R|E ---------------> R|E Mesmo que o primeiro não repita o sinal... quando o terceiro receber... ele vai ficar recebendo o sinal do segundo... R|E R|E <--------------- R|E ---------------> O 2º e 3º receptores vão receber os sinais e entraram em loop... R|E <--------------- R|E ---------------> R|E R|E R|E <--------------- R|E ---------------> R|E <--------------- R|E ---------------> R|E R|E R|E <--------------- R|E ---------------> R|E <--------------- R|E ---------------> R|E R|E R|E <--------------- R|E ---------------> R|E <--------------- R|E ---------------> R|E R|E R|E <--------------- R|E ---------------> Recomendo você maturar mais essa solução. Não é tão simples quanto parece x)

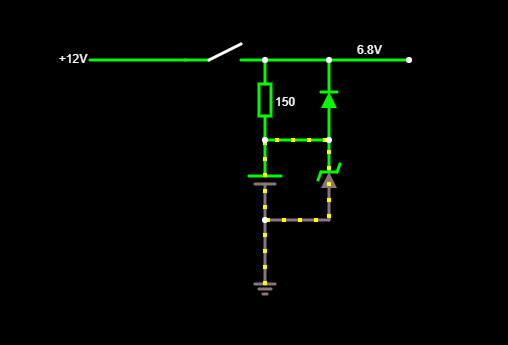

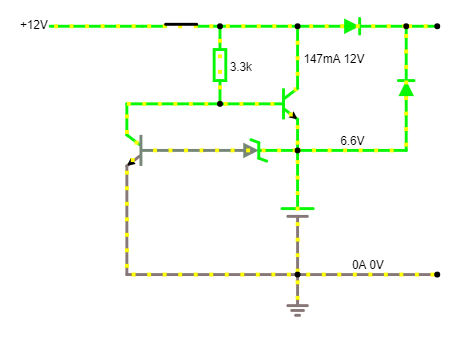

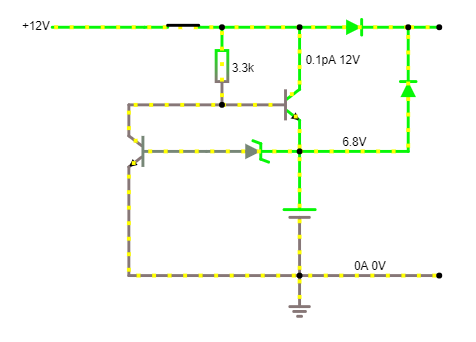

Certo, desculpas por não entender bem. Recoloquei o diodo: Agora entendi bem melhor a opção de usar os transistores e os 16mA na base do transistor. Apenas para fins didáticos, vou usar a opção do zener. Se eu for usar um BD139 por exemplo, o ganho dele varia entre 100 e 250 hfe, preciso considerar o máximo dos 250 para fazer o cálculo, correto? Se eu quiser carregar ela com um máximo de 400 mA: 250 = 400 / iBase iBase = 400/250 iBase = 1.6mA Pra chegar nesses 1.6mA na base do transistor: 12 - 0.6 - 6 = R * 0.0016 5.4 = R * 0.0016 R = 5.4/0.0016 R = 3375 R = 3.3k Pra não ficar calculando os divisores de tensão, eu mudei o esquema para: Quando a bateria está abaixo dos em 6.7v ela carrega. E carrega até os 6.7~6.8v +- O Zener, coloquei de 6.2v + 0.6v (da base do transistor) = 6.8v da bateria, certo? Lembrando, é apenas para fins de estudo pois vou ficar com a opção mais simples dos resistores e zener

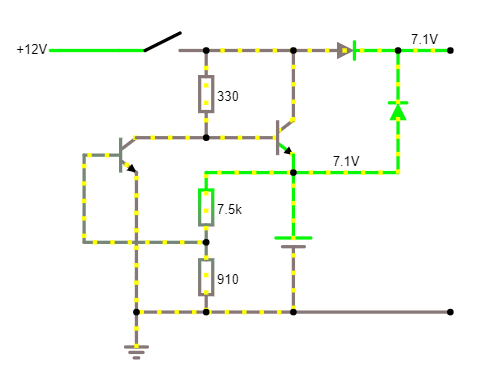

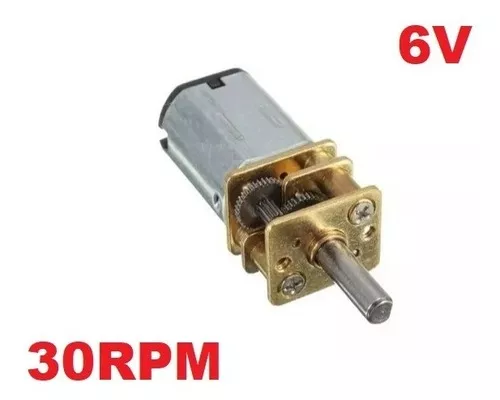

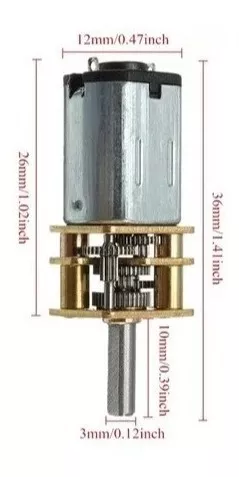

Ele usa uma solução com relés, é o que eu quero evitar. É mais por desafio, esse não é "desafiador" de fazer. A Ideia é que na falta dos 12v, sem pensar ele assuma a bateria. (não quero ouvir o atracamento do relé) O Motor é um daqueles de 3~6v, eu vou usar um regulador chaveado em 5v pra poder usar tanto os 6v da bateria quanto os 12v da fonte. Vou colocar as imagens do motorzinho aqui. Eu pensei em colocar os 330R ali achando que ele ia para a base do transistor a partir dos 12v... 12/330 = 36mA na base do transistor... dai o aumento na corrente dependeria do ganho daquele transistor e essa corrente (a do coletor) é que seria enviada a bateria. Pelo que entendi, seria algo como:

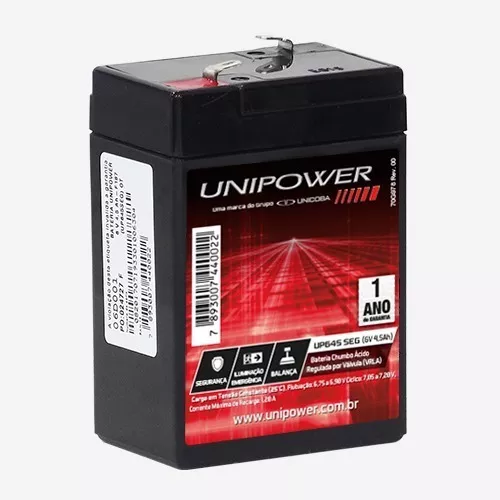

Oi gente, boa tarde a vocês. Estou montando um alimentador para meus gatos em casa (parecida com a do Iberê [Manual do Mundo]) O Problema é que nesta época do ano, eu tenho muita queda de energia na minha casa e as vezes prolonga por muito tempo. Em situações que eu não estou em casa, o alimentador, não funciona por não haver uma bateria de emergência. Eu quero colocar essa bateria. Não querendo fazer a propaganda mas já fazendo, eu quero usar uma dessas aqui: Dai para o circuito de carga, eu pesquisei aqueles carregadores flutuantes e juntei com o que achei na net mas uma breve lembrança de alguns tópicos sobre bateria aqui do fórum. Este é o esquema que montei no simulador: Pelo simulador: Quando falta os 12v, a bateria assume o lugar da fonte e passa a fornecer a energia; Quando os 12v estão presentes, ele carrega a bateria e assume o lugar da bateria; Como eu sou curioso em eletrônica, eu gostaria de perguntar para alguém mais experiente sobre o circuito acima... funciona? alguém já usou algo parecido? Estou com medo de explodir a bateria kkkkkkkk (é sério) Desde já, agradeço a todos.
