Pedro R7 Lima

Criar uma fonte automotiva através de um trafo de 7a

Recommended Posts

Olá amigos, quero montar uma fonte para tocar um pequeno amplificador, eu consegui até à parte de fazer a ponte rectificadora, até aí tudo bem consegui belos 13.8v redondos, o problema é que quando ligo a fonte no amplificador a tensão sobe para 22V. Gostaria de saber o que eu faço para evitar esse problema..?

Editado por Pedro R7 Lima

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ajude a te ajudar. Esquema por gentileza.

Também diga como pretendes acoplar mc ao projeto.

(este sim, talvez compense mover)



Compartilhar este post


Link para o post
Compartilhar em outros sites

Provavelmente esse transformador é de 15vac queda de 1,2v (0,6v cada diodo, visando que dois conduzem ao mesmo tempo) dão 13,8v que você conseguiu redondo, provavelmente colocou só o transformador e os diodos, quando essa tensão chega nos capacitor do transformador atingem a tensão de pico 15*1,4142 que da bem próximo aos 22v medido, se for isso basta adicionar capacitores na frente da ponte e um circuito para estabilizar a fonte.

se for isso pode usar o LT1083 para fazer a estabilização da fonte...



Editado por Matthwus
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • 29 minutos atrás, Matthwus disse:

    Provavelmente esse transformador é de 15vac queda de 1,2v (0,6v cada diodo, visando que dois conduzem ao mesmo tempo) dão 13,8v que você conseguiu redondo, provavelmente colocou só o transformador e os diodos, quando essa tensão chega nos capacitor do transformador atingem a tensão de pico 15*1,4142 que da bem próximo aos 22v medido, se for isso basta adicionar capacitores na frente da ponte e um circuito para estabilizar a fonte.

    se for isso pode usar o LT1083 para fazer a estabilização da fonte...





    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 18 horas atrás, Matthwus disse:

     É isso aí Matthwus, liguei o módulo direto na ponte. Tentei encontrar algum circuito que para estabilizar a tensão, mas todos que encontrei são para baixa amperagen tipo 5a no máximo.





    Editado por Pedro R7 Lima

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Procura pelo LT1083 que falei, ou pode usar regulador comum para 1A e utilizar transistores para aumentar a capacidade...

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • O LT1083 não consegui encontrar na minha cidade, como posso usar dessa segunda alternativa?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Eu não tenho muito conhecimento técnico em eletrónica, sou meio de arranjo técnico (ganbiarra) mas consigo entender muita coisa... Sou bastante curioso e é isso que me faz perguntar tanto, já tem umas duas semanas que venho no projeto dessa fonte, até consegui fazer o amplificador tocar usando a saída de 6v do trafo, só que fica muito fraco

    6 minutos atrás, Matthwus disse:

    Além desse componente o que mais vou precisar?

    11 minutos atrás, Matthwus disse:

    Dei uma olhada o preço tá razoável mas  o frete ta o dobro do preço... Ninguém mandou eu morar tão longe!!!

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Esta fonte ja foi testada e aprovada por varios membros do Forum, eu nao tive sucesso com o LM338 mas pode ser substituido pelo LM317 e adicionar transistores para o ganho na potencia. \

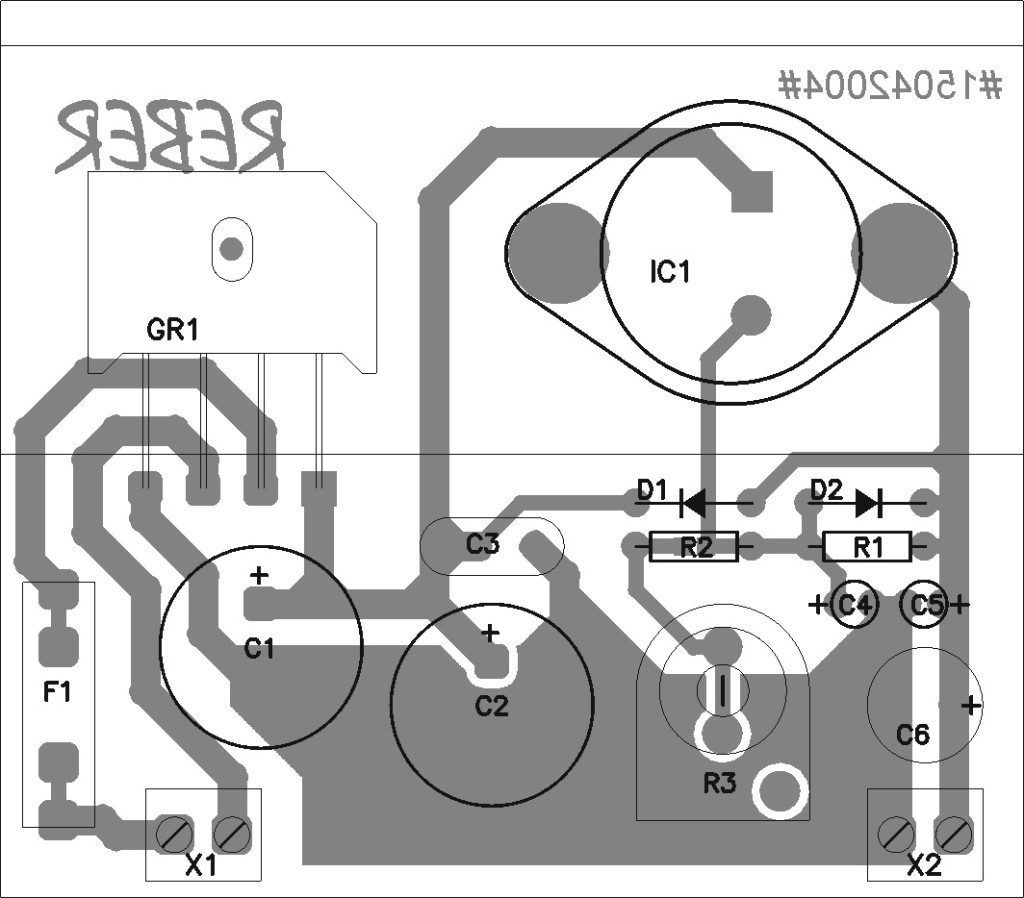

    Como voce vai querer uma saida fixa, pode usar como na foto, um trimpot, e regular para os 13.8v





    Espero ter ajudado!variable-power-supply-lm338k1.jpgcomponents-placement-for-variable-power-supply-lm338k1-1024x898.jpg44.jpg

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Realmente, ele tá usando um trafo de 15VCA, cuja tensão de pico é de 22VCC.

    E não se esqueça de usar capacitores junto a ponte retificadora.

    Poderia também usar reguladores fixos como o 7812 ou o 7815 e transistores de potência.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
