Introdução
A série HorsePower da Aerocool é formada por modelos equipados com sistema de cabeamento modular e certificação 80 Plus, fabricados pela CWT usando a plataforma PSH. A HorsePower 750 W é idêntica à Thermaltake Toughpower 750 W (W0116RU), à C3 Tech PSH750V e à Corsair TX750W (este modelo da Corsair não tem sistema de cabeamento modular).

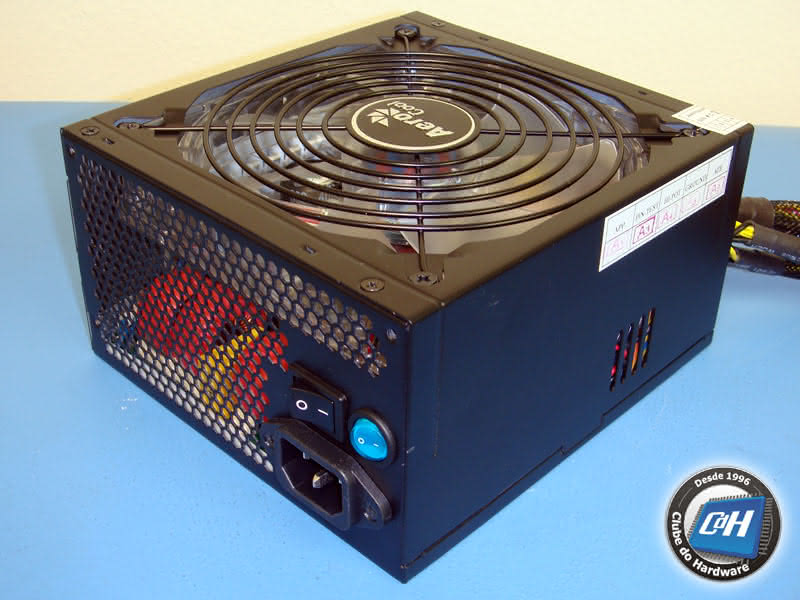

Figura 1: Fonte de alimentação Aerocool HorsePower 750 W.
Figura 2: Fonte de alimentação Aerocool HorsePower 750 W.
A Aerocool HorsePower 750 W mede 16 cm de profundidade e possui uma ventoinha de 140 mm em sua parte inferior. A fonte tem circuito PFC ativo.
O sistema de cabeamento modular tem sete conectores, dois para cabos de alimentação da placa de vídeo (conectores vermelhos), um para o cabo EPS12V/ATX12V (conector preto de oito pinos) e quatro para cabos de alimentação SATA e para periféricos (seis conectores pretos). O cabo principal da placa-mãe e os dois cabos com um conector de seis/oito pinos para placas de vídeo estão permanentemente instalados na fonte. Todos os cabos utilizam fios 18 AWG, que é a bitola correta a ser usada. Os cabos inclusos são:
- Cabo principal da placa-mãe com um conector de 20/24 pinos (50 cm, permanentemente instalado na fonte de alimentação).
- Um cabo com um conector EPS12V e um conector ATX12V (50 cm até o primeiro conector e 15 cm entre os conectores, sistema de cabeamento modular).
- Quatro cabos com um conector de seis/oito pinos para placas de vídeo cada (50 cm; dois permanentemente instalados na fonte e dois usando o sistema de cabeamento modular).
- Dois cabos com quatro conectores de alimentação SATA cada, 50 cm até o primeiro conector, 15 cm entre os conectores (sistema de cabeamento modular).
- Dois cabos com quatro conectores de alimentação para periféricos e um conector de alimentação para a unidade de disquete cada, 50 cm até o primeiro conector, 15 cm entre os conectores (sistema de cabeamento modular).
A quantidade de cabos é perfeita para um produto de 750 W. Ela tem a mesma configuração de cabos usada na Corsair TX750W (este modelo da Corsair não tem sistema de cabeamento modular) e mais cabos do que a Thermaltake Toughpower 750 W e do que a C3Tech PSH750 V (um cabo de alimentação extra para placa de vídeo e dois conectores de alimentação SATA extras).
Figura 3: Cabos.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
