Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Logisys PS350MA. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.Como acontece com a maioria das fontes de alimentação de baixo custo, a ponte de retificação da Logisys PS350MA utiliza quatro diodos em vez de usar uma ponte retificadora pronta. Os diodos não são idênticos; há dois 1N5408 (3 A a 105° C) e dois RL257 (2,5 A a 70° C). Em uma rede elétrica de 115 V, esta ponte suporta no máximo 345 W. Aqui nós vimos claramente que é impossível que esta fonte seja um modelo de 350 W. Assumindo uma eficiência de 70% (que é um valor comum para fontes de extremo baixo custo), esta ponte permitiria à fonte fornecer no máximo 258,75 W.

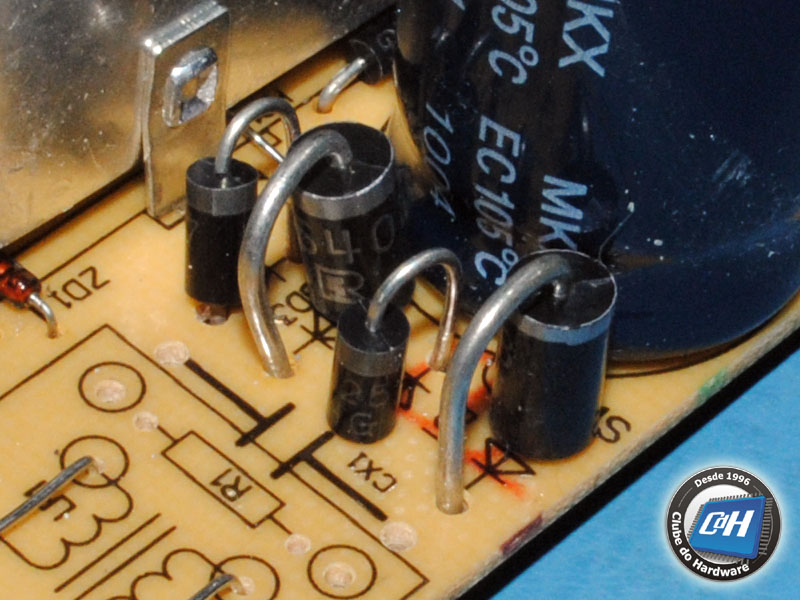

Figura 9: Ponte de retificação
Os capacitores eletrolíticos usados no circuito dobrador de tensão são da Fhy e rotulados a 85° C.
A Logisys PS350MA usa dois transistores de potência NPN 13007 em sua seção de chaveamento usando a topologia meia-ponte, cada um suportando até 8 A a 25° C em modo contínuo (infelizmente o fabricante desses transistores não disse quanto eles podem fornecer em altas temperaturas).

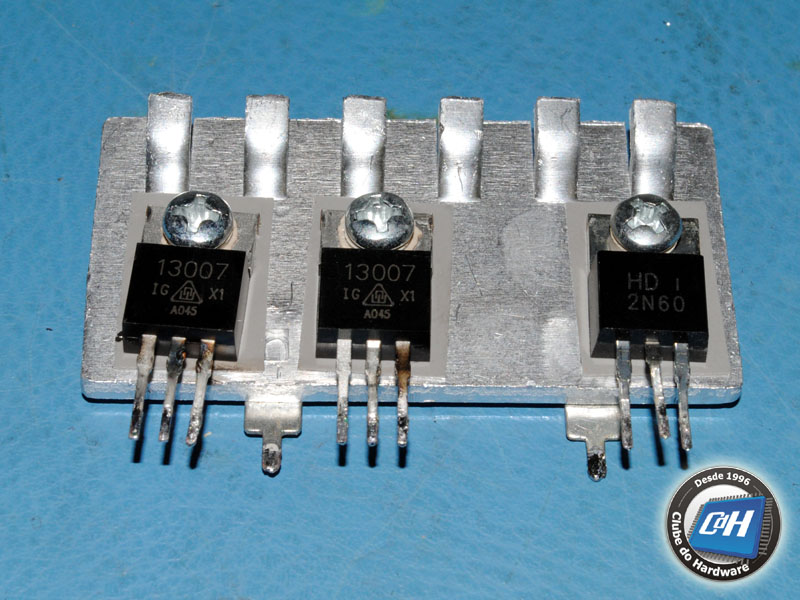

Figura 10: Transistores chaveadores
O primário é gerenciado por um circuito integrado controlador PWM EST7502B, que está fisicamente localizado no secundário.

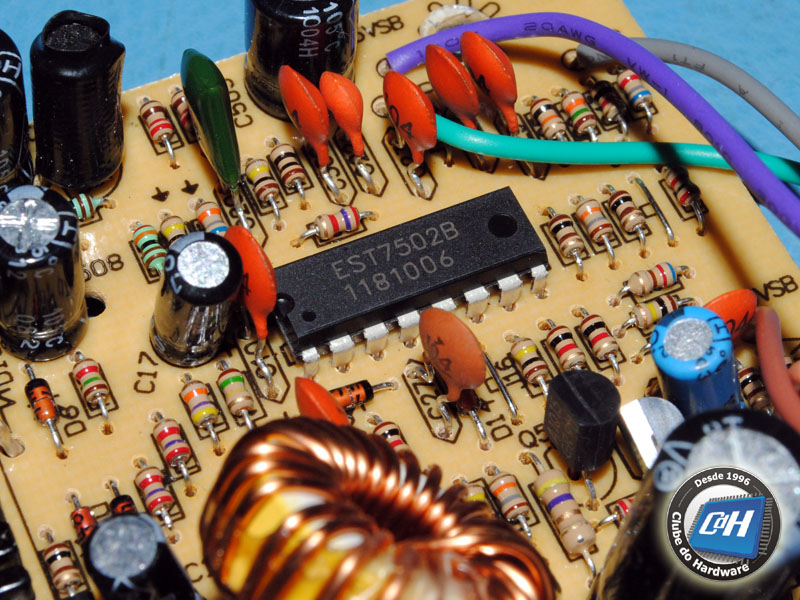

Figura 11: Controlador PWM
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
