Regulador de tensão
O circuito regulador de tensão do processador da ASRock X370 Taichi é topo de linha, utilizando 16 fases para o processador, com projeto digital.
O regulador de tensão é controlado por um chip IR35201. Cada fase utiliza um circuito integrado CSD87350Q5D ("87350D").
O circuito regulador de tensão é mostrado na Figura 9.

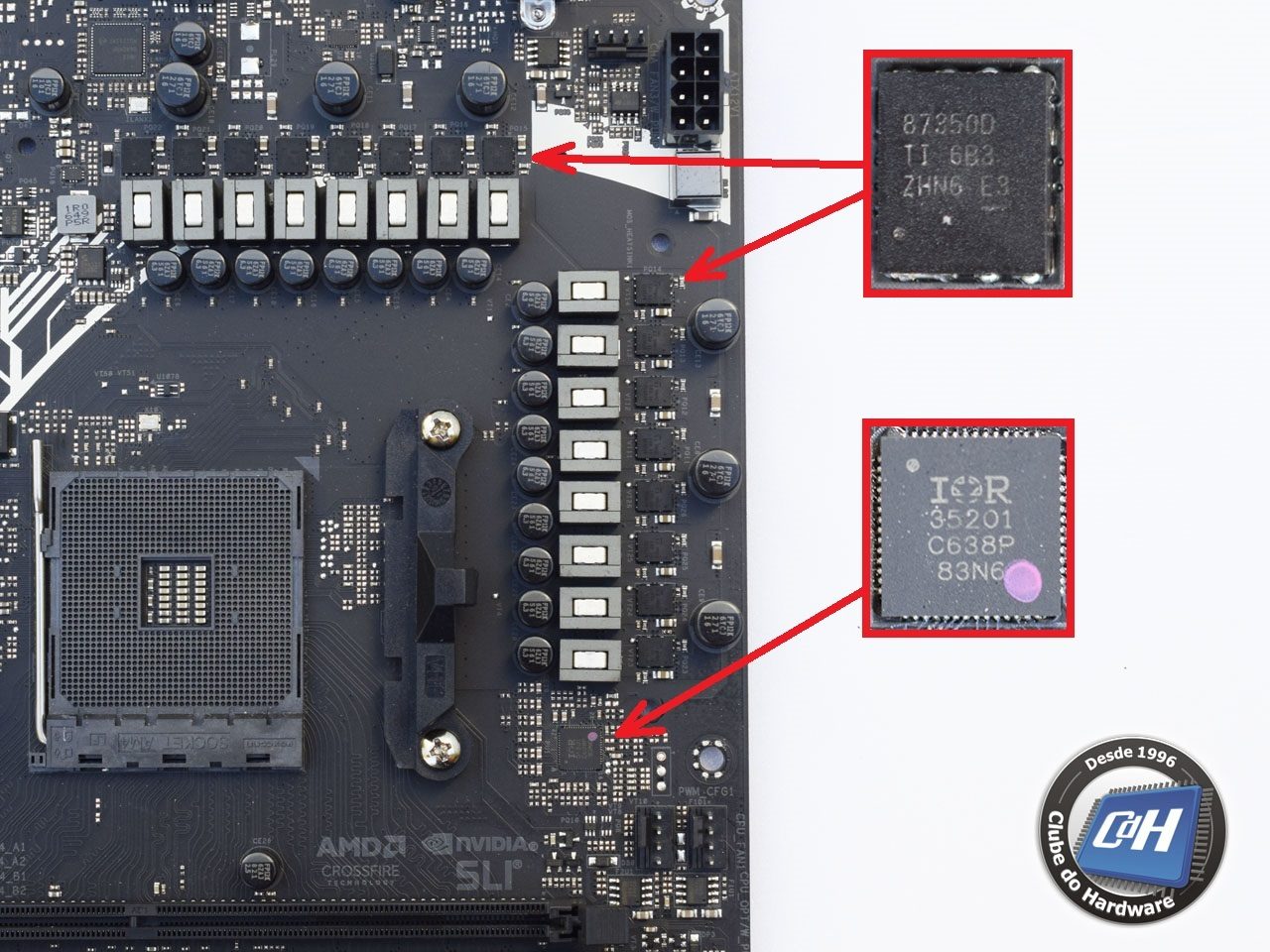

Figura 9: Circuito regulador de tensão
A ASRock X370 Taichi usa capacitores eletrolíticos sólidos japoneses "12K Black" da Nichicon. As bobinas desta placa-mãe são de ferrite com especificação de 60 A.
Se você quer aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
