Slots
É importante lembrar que, na plataforma AM4, apenas as linhas PCI Express controladas pelo processador (24 ao todo, 16 para placa(s) de vídeo, quatro para um slot M.2 e quatro para comunicação com o chipset) são padrão PCI Express 3.0; as linhas PCI Express controladas pelo chipset são padrão 2.0.
A ASRock X370 Taichi vem com dois slot PCI Express 3.0 x16, um slot PCI Express 2.0 x16 (trabalhando no máximo a x4) e dois slots PCI Express 2.0 x1.
Os dois slots PCI Express 3.0 x16 dividem as pistas, de forma que, se o segundo slot estiver vago, o primeiro funcionará na velocidade x16, mas se ambos estiverem ocupados, trabalharão na velocidade x8/x8.
Há ainda dois slots M.2 até 2280. O primeiro suporta SSDs SATA-600 ou PCI Express 3.0 x4, enquanto o segundo suporta apenas conexões PCI Express 2.0 x4.
Há ainda um terceiro slot M.2, que vem com uma placa de rede sem fio instalada, posicionado no painel traseiro. Falaremos sobre ele mais adiante.
O terceiro slot PCI Express x16, que trabalha na velocidade x4, compartilha pistas com o segundo slot M.2. Se estiver em uso, o slot M.2 será desabilitado.
A placa-mãe suporta a tecnologia SLI e CrossFire com até duas placas de vídeo.
Os dois slots PCI Express x16 são cobertos por uma armadura metálica que ajuda a reduzir interferências eletromagnéticas, além de aumentar a resistência mecânica dos slots.

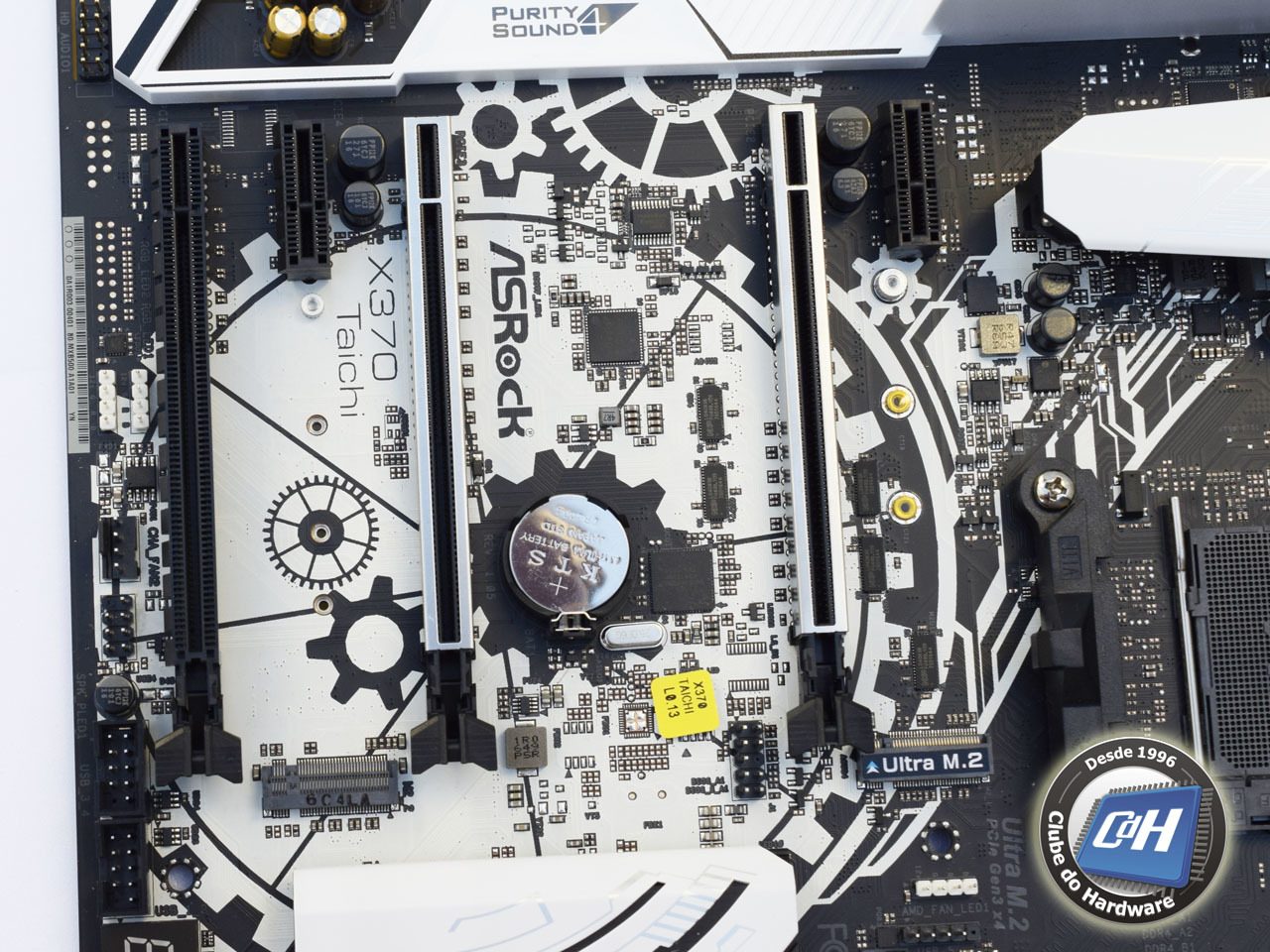

Figura 2: slots
