Slots
É importante lembrar que, na plataforma AM4, apenas as linhas PCI Express controladas pelo processador (24 nos processadores Ryzen sem vídeo integrado, 16 para placa(s) de vídeo, quatro para um slot M.2 e quatro para comunicação com o chipset) são padrão PCI Express 3.0; as linhas PCI Express controladas pelo chipset são padrão 2.0. Note que, se o processador instalado for um modelo com vídeo integrado (Ryzen ou série A), o primeiro slot vai trabalhar sempre a x8 e o segundo slot será desabilitado.
A MSI X470 GAMING M7 AC vem com dois slots PCI Express 3.0 x16 (trabalhando a x16/x0 ou x8/x8), um slot PCI Express 2.0 x16 (trabalhando a, no máximo, x4) e três slots PCI Express 2.0 x1.
Há ainda dois slots M.2 até 2280, um suportando SSDs SATA-600 ou PCI Express 2.0 x4, e outro que suporta conexões PCI Express 3.0 x4.
Há ainda um terceiro slot M.2, que vem com uma placa de rede sem fio instalada, posicionado no painel traseiro. Falaremos sobre ele mais adiante.
O terceiro slot PCI Express x16, que trabalha na velocidade x4, compartilha pistas com um dos slots M.2.
A placa-mãe suporta a tecnologia CrossFire com até três e SLI com até duas placas de vídeo.
Os dois slots PCI Express 3.0 x16 são cobertos por uma armadura metálica que ajuda a reduzir interferências eletromagnéticas, além de aumentar a resistência mecânica dos slots.

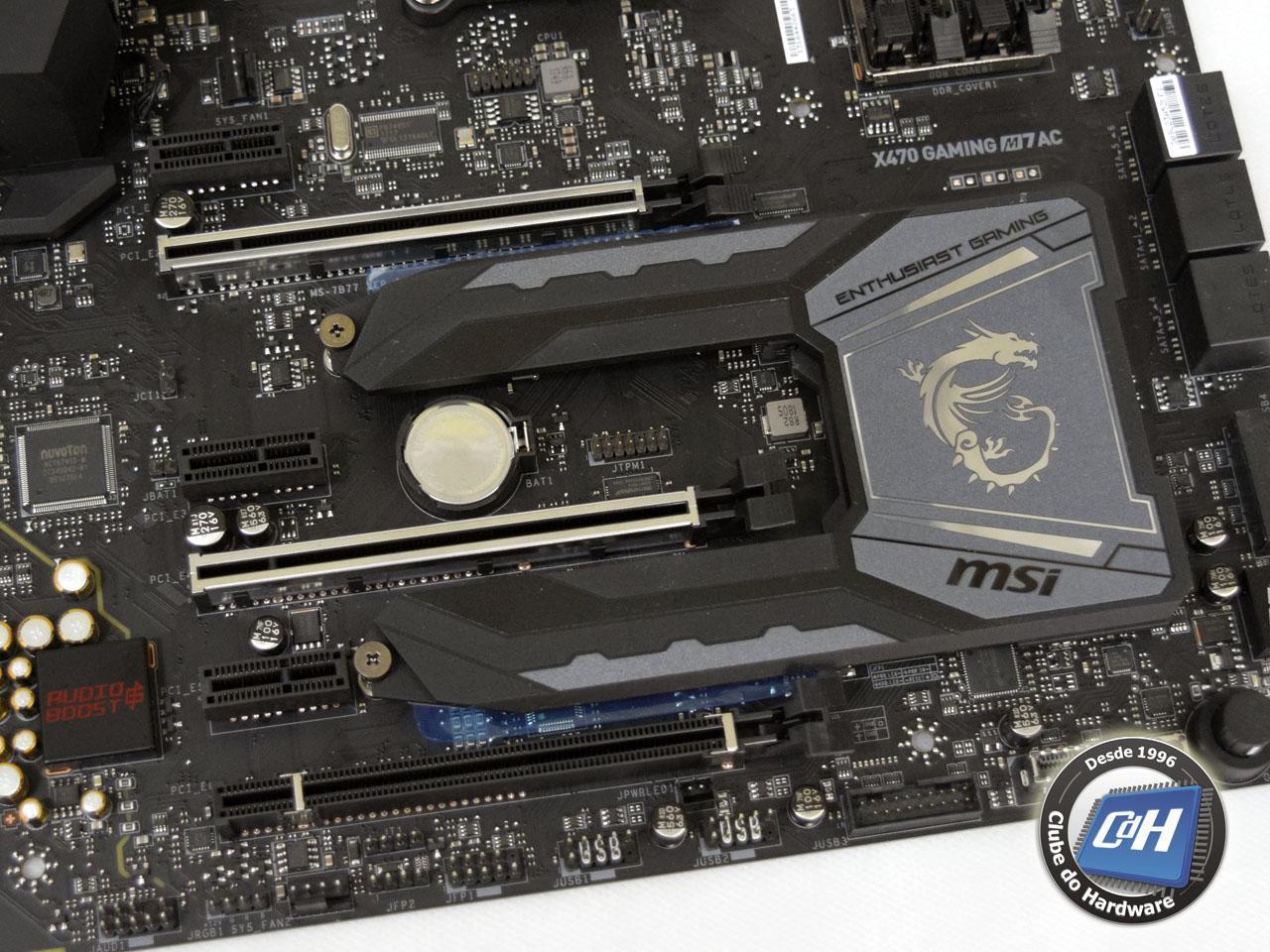

Figura 3: slots

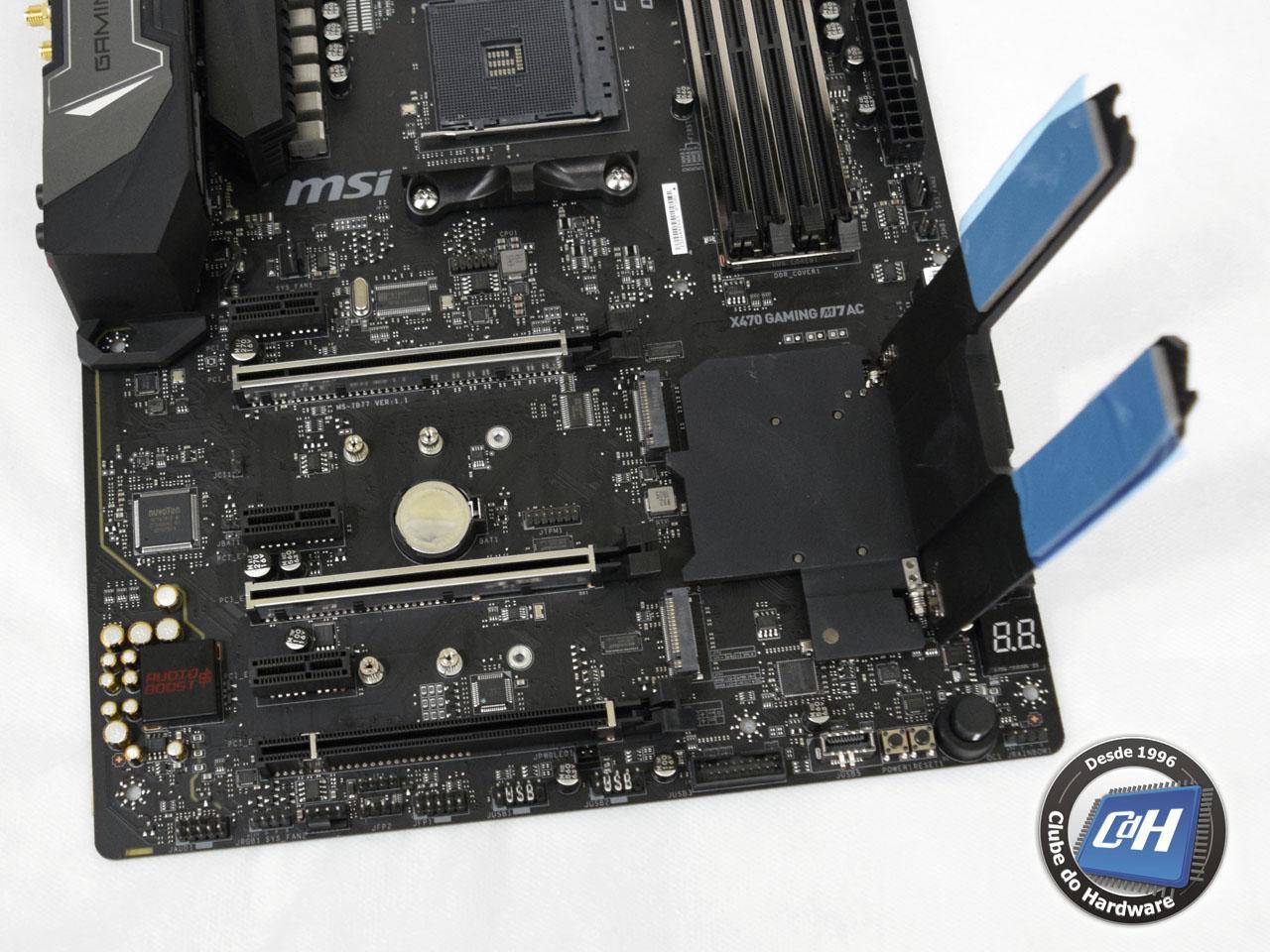

Os dois slots M.2 vêm com dissipadores de calor em uma peça móvel em forma de "U" com dobradiças. Na Figura 4 você confere os dissipadores levantados.
Figura 4: slots M.2 sem os dissipadores
