Circuito interruptor com chave tactil, como fazer?

[Luan Mateus]

Boa tarde galera do Clube do Hardware, gostaria de perguntar para os feras aqui de plantão como fazer um circuito para acionar um relê somente com um click na chave. Exemplo: para acionar o circuito eu clico uma vez na chave e ele inicia, clico novamente e ele desliga. Existe algum circuito assim? Já pesquisei, mas não achei nada, quem puder me ajudar, posta aí.

[Visitante]

Já vi esta dúvida aqui no fórum, neste tópico aqui:

Como fazer luz acender e apagar com um só pulso sem arduíno?

A resposta se encontra a partir da postagem #12. Espero que te ajude. Abraço.

[Luan Mateus]

[Daniel] obrigado por responder, o circuito que preciso é quase igual a esse que me passou, no entanto moro no interior e não consigo achar essas peças, não teria como montar algo mais simples? Só com transístores?

[Visitante]

Mais simples do que isto com apenas um botão para mesma função (on/off) é complicado. Então vale mais a pena adquirir uma chave com trava.

[mister nintendo]

kkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkk botão com trava kkkkkkkkkkkk de muita risada aqui

cara, esse circuito é bem simples mesmo!!

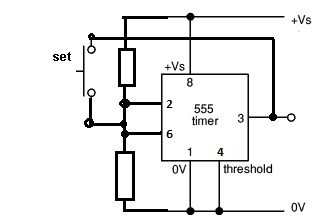

tem outro aqui que é tão simples quanto o primeiro, a unica vantagem é que é com o CI mais fácil de se achar, o 555, em todo lugar que mexe com eletrônicos creio que terá ele pra vender

ai vai ele

[Luan Mateus]

kkkk gostei do botão com trava kkkk

Valeu pessoal, vou tentar fazer com o 555, eu já tenho.

Vou montar e depois posto o resultado.

Obrigado.

[mister nintendo]

esqueci de alguns detalhes, me desculpe!!!

os resistores devem ter a mesma resistência

coloque um capacitor entre o terra e o meio dos dois resistores, no ponto onde se liga o botão o pino 2 e o 6

flowwww

[Luan Mateus]

Valeu mister nintendo é isso aí mesmo funcionou perfeitamente. Simulei o circuito num programa e deu certo, a hora que tiver um tempinho farei ele numa PCB.

Mas aproveitando o tópico, existe algum circuito que quando tenha alguma coisa ligada na tomada e cabe a energia ele não religue, só religue quando eu apertar algum botão? Exemplo: Tenho uma lâmpada ligada e acesa, quero que quando acabar e voltar a energia ela não acenda, só acenda quando apertar um botão. Existe alguma coisa parecida?

[Rafael.R]

Sim, você pode usar um botão push-pull normalmente aberto e um relê ou contatora. Ao apertar o botão a contatora é energizada e se arma, ai você usa um dos seus próprios contatos NF que ao fechar circuito (na hora que a contatora for alimentada) ele irá manter a bobina da contatora energizada e ela se mantem ligada. Quando a alimentação cessar tudo é zerado. Não é preciso envolver nenhum circuito eletrônico nesse caso (da contatora).

[Luan Mateus]

Caro Rafael.R , obrigado por responder, mas não entendi como funciona o seu circuito. Como deveria ser esse relê? O que são NA e NF? Desculpe, mas não entendo muito de eletrônica.

[Rafael.R]

Primeiramente um relê ou uma contatora tem uma bobina que quando alimentada vira um eletroímã. Existem diversos tipos mas basicamente todos tem alguns contatos NF e NA.

NF significa contato normalmente fechado

NA significa contato normalmente aberto.

Um contato NF, (normalmente fechado) é como um interruptor no modo ligado ficando nesse estado quando o relê (ou contatora) está desligado (não alimentado).

Quando você alimenta o relê, essa situação se inverte, ou seja, esse contato irá abrir.

[Visitante]

Sistema muito comum em programação ladder. Ao ser acionado o circuito sempre ficará ligado, para desliga-lo será necessário cortar a alimentação, ou então, usar mais um botão NF para fazer o OFF. Você terá um botão ON e outro OFF.

[Luan Mateus]

Funcionou Rafael.R, muito obrigado, era isso mesmo que eu precisava.

Ficou assim:

Obrigado a todos que responderam. Dúvida resolvida, se quiserem podem fechar o tópico.

Valeu!

[BCP]

Caso o autor necessite, o mesmo será reaberto, para isso deverá entrar em contato com a moderação solicitando o desbloqueio.
