Tv toshiba tv2934 b s l

Recommended Posts

amigos essa tv esta com  efeito barril ja foi trocado r324 r325 q302 ci fais tudo memoria bobina defletona  nao sei mais que fazer peço ajuda os amigo

Compartilhar este post


Link para o post
Compartilhar em outros sites

Os componentes físicos responsável pelos "abaulamentos" são as bobinas e capacitores em série com a bobina do yoke!...

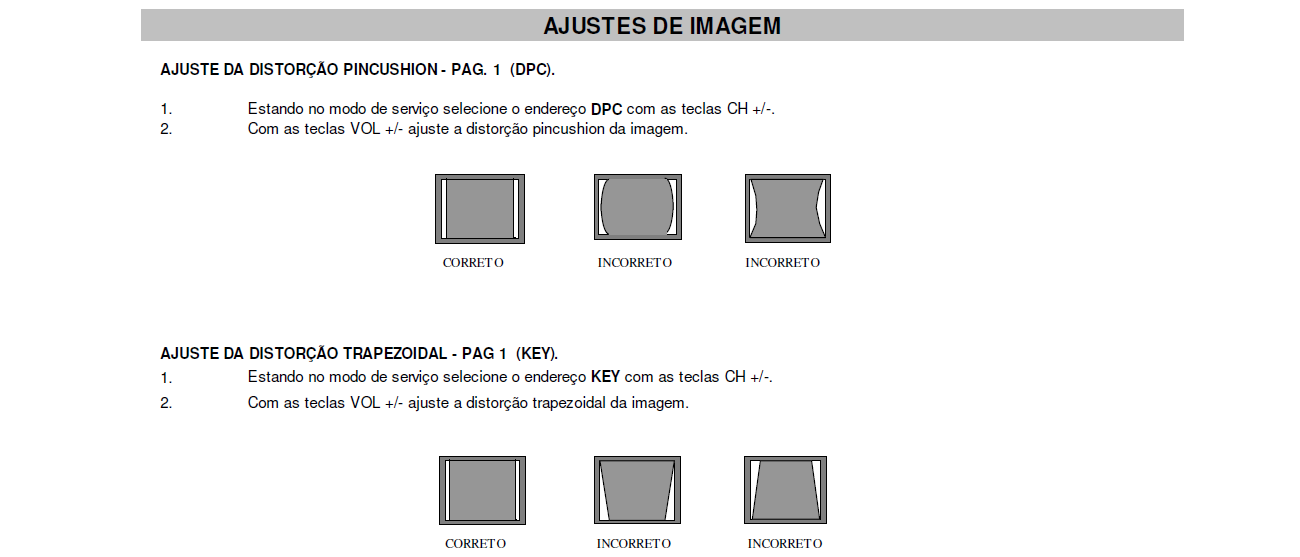

O ajuste responsável no modo de serviço é o ajuste "DPC"

Ajuste parabola Semp toshiba.png



Procure esse opção ai! É ela que vai solucionar o problema....



PS: Lembrando que essa denominação é válida para os chassis SK11, SK91 não sei se é a mesma para outros chassis de Toshiba, ou (Semp Toshiba)!....

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom, então tem algum componente ruim na linha de ajuste!

Comece verificando: Q302, L303, D303, C309, C310, C302, L302, C303, C301, D301, L304...

Demarquei em vermelho o circuito responsável por essa falha...

Linearidade Semp.png

Teste esses componentes ai...

Compartilhar este post


Link para o post
Compartilhar em outros sites

bc nao consigo  medir tensão nenhuma no q302 fiz a trocas dos capacitores  que você indicou mais nao achei nada

Compartilhar este post


Link para o post
Compartilhar em outros sites
30 minutos atrás, Elisiano disse:

bc nao consigo  medir tensão nenhuma no q302 fiz a trocas dos capacitores  que você indicou mais nao achei nada

Então o defeito está aí, veja de onde vem a tensão de 18V  para o Q302. Pelo que vejo ela vem do yoke, teste esse transistor também ele pode estar em curto.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Essa tensão vem do retorno dos pulsos do saída horizontal, através da bobina Yoke e do diodo dump D301, teste-o fora da placa, a menor fuga nele ou no C301 mata os 18V.

Outros componentes de tamanha importância são as bobinas L3XX elas são importantes nesse circuito ai, e tem aquele resistor indicado como R1 entre o capacitor C310 (4,7uF não polarizado) e o Fet Q302, ele pode estar aberto... atenção para o C310, ele não pode ser polarizado ok?

E não descarte você estar com trilhas partidas na placa! Verifique com uma lupa...
