Adaptar entrada p2 em amplificador ta-dx80

Recommended Posts

Amigos, estou aqui com um amplificador sony TA-DX80 (relíquia) e estou procurando uma forma de adaptar um conector p2 ou rca direto na entrada system control para usar outra fonte de áudio como um mp3 celular ou pc, já fiz várias pesquisas e o mais perto que cheguei foi através deste video em espanhol, https://www.youtube.com/watch?v=3ORlY0FEKjM, ao que tudo indica parece que é necessário injetar uma alimentação de 5 volts para acionar ci amplificador para o sistema funcionar. Pergunto aos colegas se a forma que ensina o vídeo é um único jeito ou se existe um modo mais simples de fazer essa adaptação, aqui tem o diagrama esquemático desse aparelho http://www.electronica-pt.com/esquema/func-startdown/11950/ agradeço desde já a colaboração dos colegas.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu não vi o video, mas olhando pelo esquema o que se deve fazer é colocar tensão nos pinos 6 e 8 do soquete para ativar o STK e o rele que está ligado as caixas acústicas. Tem que abrir o aparelho para fazer um jumper entre esses 2 pinos e o positivo da fonte de 7V.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sem a menor sombra de dúvida você encontrou o mais prático, simples e ilustrado tutorial para aplicar um som estéreo nesse amplificador sem utilizar o módulo de controle dele!!!

E ainda mais sobre a regência da 5ª Sinfonia de Beethoven!!!!!! Caraca! isso é sensacional!!!

Além do material que você apresentou, a sinfonia dá um "toque" de elegância nessa adaptação! O CI amplificador desse equipamento é sensacional!... São (100W + 100W) ou seja 200W de pura potência real!!!.... (com pouca distorção)...



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Beleza! a partir de amanhã vou trabalhar no projeto, a saída do controle que indiquei no vídeo é a mesma mas a placa principal do circuito é diferente se for o caso postarei fotos com detalhes pra gente resolver essa parada!

Compartilhar este post


Link para o post
Compartilhar em outros sites

O esquema postadoestá certo?

Vi o vídeo agora, a ligação feita pelo espanhol é diferente do que tem no seu esquema .

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Mestre88 disse:

O esquema postadoestá certo?

Vi o vídeo agora, a ligação feita pelo espanhol é diferente do que tem no seu esquema .

O esquema postado é esse mesmo! também notei uma diferença na placa de circuito, mas ali na ligação do system control é igualzinha com os 13 pinos na mesma sequência, veja o mexicano colocando ele pra funcionar, o meu aparelho é desse jeito também.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Pesquisando acabei descobrindo que o argentino mostrou o video do TA-DX80 em funcionamento, mas o video que o mostra a adaptação é de um TA-DX8 que é um pouco diferente os esquemas. O meu amplificador (TA-DX80) é o mesmo desta imagem: Esse aí parece ter sido modificado mas como meu conhecimento em eletrônica é limitado alguém pode explicar o que esse cara fez?


Compartilhar este post


Link para o post
Compartilhar em outros sites

Do lado esquerdo da foto ele colocou um fio para entrada de sinal, acima dele ele ligou o pino 8 aos 7V da fonte (assim como eu disse antes), isso liga o STK..

Do outro lado tem outro jumper no soquete do painel, pelo que entendi só serve para acender o Led.

Logo abaixo tem outro, mas o esquema que você mandou é diferente e logo essa parte da foto está embaçada. Creio que sirva para acionar o relé de proteção diretamente.

Tem que ver se seu amplificador é igual o da foto ou igual o do esquema.

Compartilhar este post


Link para o post
Compartilhar em outros sites
13 horas atrás, Mestre88 disse:

Do lado esquerdo da foto ele colocou um fio para entrada de sinal, acima dele ele ligou o pino 8 aos 7V da fonte (assim como eu disse antes), isso liga o STK..

Do outro lado tem outro jumper no soquete do painel, pelo que entendi só serve para acender o Led.

Logo abaixo tem outro, mas o esquema que você mandou é diferente e logo essa parte da foto está embaçada. Creio que sirva para acionar o relé de proteção diretamente.

Tem que ver se seu amplificador é igual o da foto ou igual o do esquema.

O meu amplificador é esse mesmo TA-DX80 e o esquema o esquema que enviei também, tirei umas fotos pra analise veja:



Compartilhar este post


Link para o post
Compartilhar em outros sites

Realmente, sua placa é a do esquema. Pode usar ele para localizar os pinos a serem ligados.

Tome cuidado para quando soldar os fios não causar curto entre os pinos próximos, isso pode queimar o amplificador.



A primeira coisa é identificar os pinos 1, 2, 3 e 4 no soquete do lado esquerdo, é lá que você vai ligar os cabos de audio.

Os pinos 1 e 3 são o negativo, o pino 2 é o canal esquerdo e o pino 4 é o canal direito.



Identifique os pinos 6 e 8 nesse mesmo soquete são o RELAY on/off e o STK-Mute, eles devem ser ligados ao positivo da fonte do amplificador.

O ponto mais próximo é o Pino 8 do IC141, resumindo: pinos 6 e 8 do soquete ao pino 8 do IC141.



Editado por Mestre88
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
21 horas atrás, Mestre88 disse:

Realmente, sua placa é a do esquema. Pode usar ele para localizar os pinos a serem ligados.

Tome cuidado para quando soldar os fios não causar curto entre os pinos próximos, isso pode queimar o amplificador.



A primeira coisa é identificar os pinos 1, 2, 3 e 4 no soquete do lado esquerdo, é lá que você vai ligar os cabos de audio.

Os pinos 1 e 3 são o negativo, o pino 2 é o canal esquerdo e o pino 4 é o canal direito.



Identifique os pinos 6 e 8 nesse mesmo soquete são o RELAY on/off e o STK-Mute, eles devem ser ligados ao positivo da fonte do amplificador.

O ponto mais próximo é o Pino 8 do IC141, resumindo: pino 8 do soquete ao pino 8 do IC141.



Valeu Mestre88 por responder, então quer dizer que não vou precisar de uma fonte externa? você viu que o vídeo do mexicano modificando o TA-DX8 usa uma fonte de celular de 5v pra ativar o STK, e na forma que você explicou vamos usar os 6,8v do pino 8 do IC141 pra acionar o STK do meu TA-DX80 e assim dispensando a fonte externa é isso? se for assim melhor ainda!

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Kelven Claikem  Sim, é isso mesmo.

No caso, o mexicano não quis abrir o aparelho.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 15/11/2016 às 20:11, Mestre88 disse:

@Kelven Claikem  Sim, é isso mesmo.

No caso, o mexicano não quis abrir o aparelho.

Fiz a alteração e o resultado foi que a voz ficou baixinha quase inaudível quando bate o grave o falante chega pula dando aquele tum tum tum, tá faltando alguma coisa pra modificação ficar completa, no painel de controle onde fica os botões o indicador está travado e aceso em subwofer e não muda para surround ou link que são as opções disponíveis, não sei se o problema é esse meu conhecimento de eletrônica é mais voltado para informática não entendo muito de som, será que terei que fazer o jumper no panel board? testei com falante de 7ohm 1200w, mas foi só pra teste não tenho os falantes adequado pro amplificador na foto você vê a modificação que fiz[000528].jpg

e então mestre podemos resolver isso?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim, o que você fez está correto.

Liberou o stk e o relé de proteção.

Eu não sabia desse recurso de surround e subwoofer.

Amanhã eu dou uma olhada no esquema e vejo aonde mais teremos de fazer um jumper. Suponho que tenha algo a ver com os 4052.

Mas estamos no caminho certo.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Estava olhando o esquema agora, se ligar os pinos 11 e 12 do mesmo soquete ao positivo (pino 8 do IC141) ativa a função Surround.

Editado por Mestre88

Compartilhar este post


Link para o post
Compartilhar em outros sites

Estou mexendo nesse amplificador conforme o tempo me permite por isso a demora em retornar, mas o problema é o mesmo o grave batendo forte e voz muito baixa, aqui uns dizem que é adaptação do cabo rca para p2, outro diz que o botão que muda para surround está com defeito e por último o cara que me emprestou o falante que é tecnico em som autosom disse que meu amplificador só amplifica o grave pra voz é preciso de um módulo específico pra amplificar a voz, não concordei de jeito nenhum mas como argumentar com um cara que ganha a vida com isso? mestre88 não fiz o esquema do jumper pra ativar modo surround porque os que vi não tem isso de qualquer vou fazer pra ver o que acontece, tenho mais fotos e um video da modificação veja:



Editado por Kelven Claikem

Compartilhar este post


Link para o post
Compartilhar em outros sites

Link, é somente o estéreo do aparelho.

Surround deste aparelho dá a sonoridade das 6 caixas (incluindo sub woofer) nas duas caixas deste mesmo aparelho.

sub woofer, é somente o grave dos áudios.

a melhor configuração para este aparelho sem o controlador, seria somando o Link com o sub woofer. grave e agudos sairiam mais limpos e definidos sem usar o controlador.

Compartilhar este post


Link para o post
Compartilhar em outros sites
9 minutos atrás, Magnun Sony disse:

Link, é somente o estéreo do aparelho.

Surround deste aparelho dá a sonoridade das 6 caixas (incluindo sub woofer) nas duas caixas deste mesmo aparelho.

sub woofer, é somente o grave dos áudios.

a melhor configuração para este aparelho sem o controlador, seria somando o Link com o sub woofer. grave e agudos sairiam mais limpos e definidos sem usar o controlador.

mas como eu faço isso?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

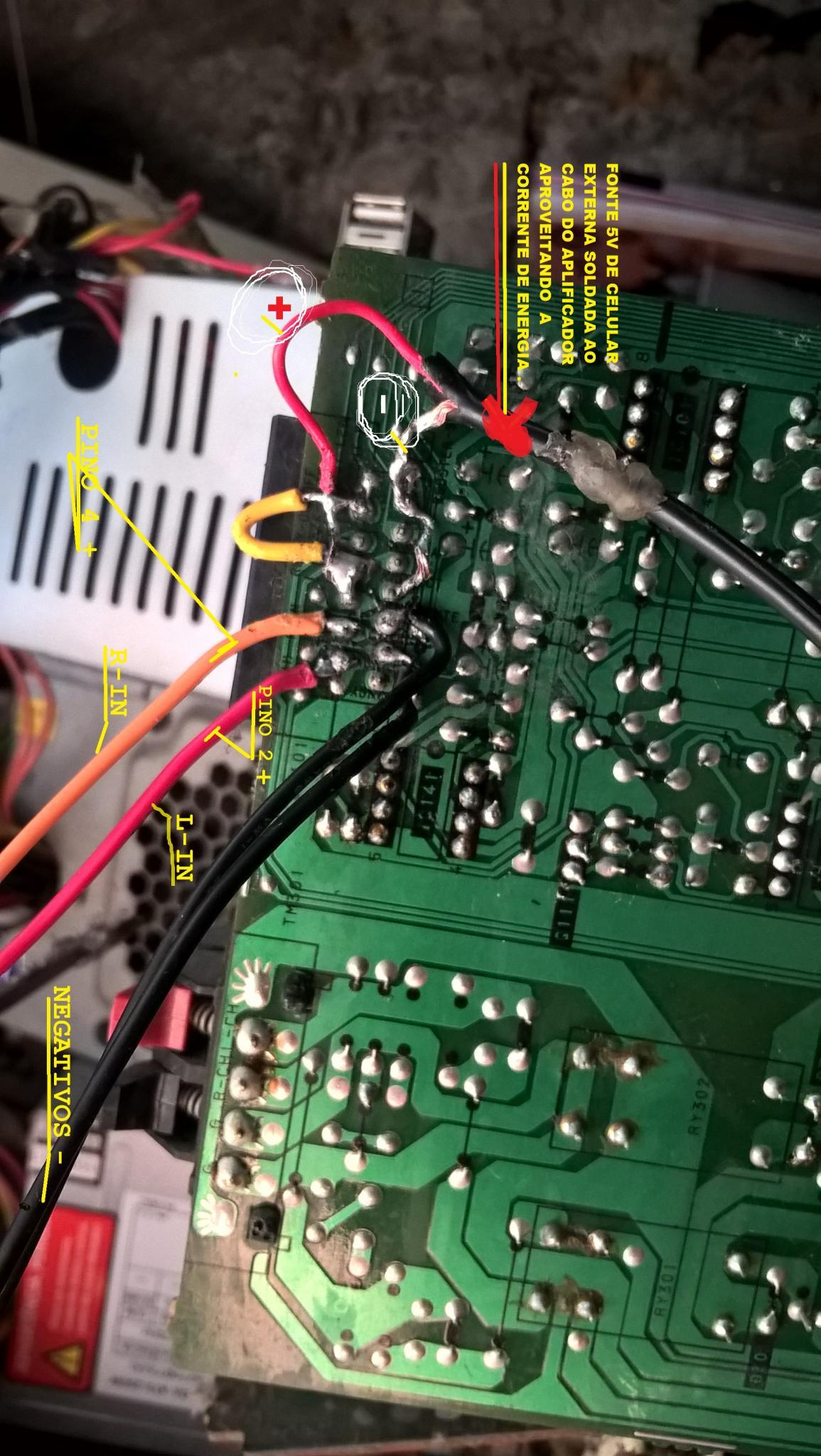

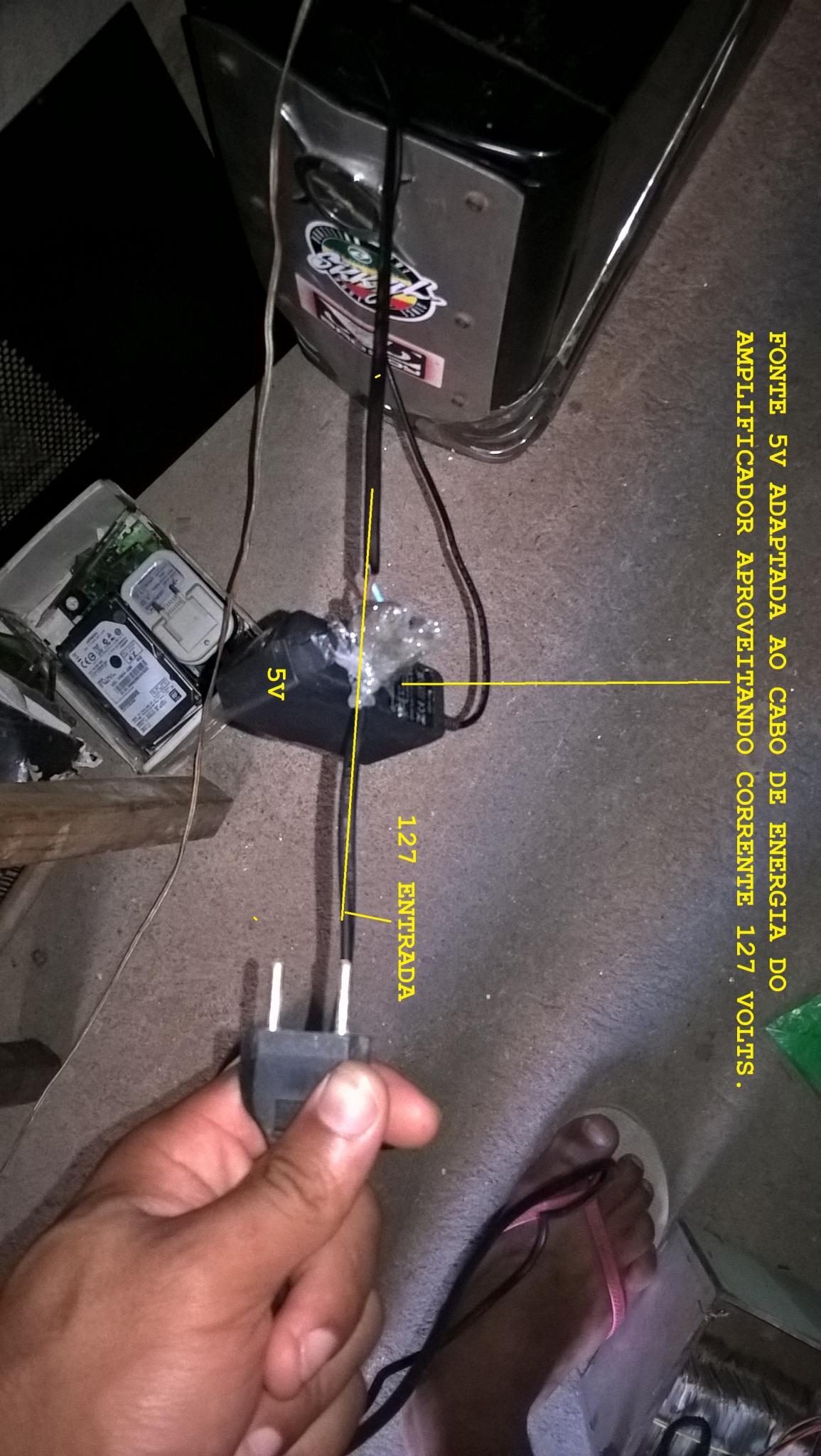

WP_20180322_14_56_54_Pro.thumb.jpg.be028593a20604f3efe811c99b1c7126.jpgola eu também fiz o procedimento. com uma fonte 5v. mas foi um pouco diferente.

adicionado 0 minutos depois
agora, Gk Kakaroto disse:

WP_20180322_14_56_54_Pro.thumb.jpg.be028593a20604f3efe811c99b1c7126.jpgola eu também fiz o procedimento. com uma fonte 5v. mas foi um pouco diferente.
