Porta AND de três pontas. Sugestões?

Recommended Posts

Postado (editado)

Bom dia pessoal.

Estou fazendo um projetinho com um daqueles PICs pequenos, mas já usei todas as saídas/entradas dele...

mas ainda precisaria de mais uma.

Então pensei em fazer o seguinte:

no projeto tem 3 relês de sinal (que nunca serão acessados ao mesmo tempo)

O pic mandará uma tensão de 5v para o transistor driver de cada relê.

Como esta configuração (os 3 ligados ao mesmo tempo) não existirá no projeto final, pensei em fazer o seguinte:

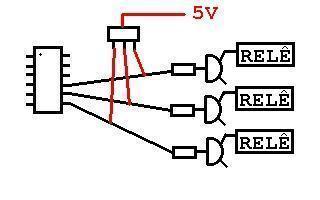

Puxo um fiozinho de cada uma destas 3 trilhas e ligo em algum circuitinho tipo porta AND e quando os 3 relês forem acionados juntos

uma quarta saída de 5v será gerada... (mais ou menos como na foto anexa)



meu problema é este... qual ci pode ser usado desta forma como porta AND, que devolva uma saída quando as 3 forem em nível alto?

existe outra possibilidade além de usar CI (acho que consigo fazer usando outro microcontrolador, mas dai vai ficando caro o projetinho)



Obrigado a todos.







porta and rele.jpg

Editado por BloodCeltics Lopes
adicionar foto

Compartilhar este post


Link para o post
Compartilhar em outros sites

Porta And com 3 entradas da pra fazer com diodos mesmo.



Você põe 3 diodos, cada um com o catodo voltado para o pic, os três anodos você junta para formar a saída junto com um resistor de pull up. Então ali pode colocar um transistor para acionar um relé ou outra coisa.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim, esqueci de falar use 1n4148 e resistor de 10k.



E só de curiosidade poderia também usar os CIs 4023 ou 4081, nenhum deles é o que você procura, mas dá pra adaptar.

O correto deveria ser o 7411, mas esse acho que nem tem mais.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Um que tem e de monte é um 74hc595. Com ele você pode expandir bem o número de saídas.

Além é claro dos I2C IO expander que penso não ser seu momento.

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 minutos atrás, Isadora Ferraz disse:

Um que tem e de monte é um 74hc595. Com ele você pode expandir bem o número de saídas.

Além é claro dos I2C IO expander que penso não ser seu momento.

Além desse tem o 4094 ou um outro que é TTL e eu não lembro mais o nome uma outra sugestão seria o Cmos 4555.

Este é binário, nada de I²C, algo como:

1 2 | A B C D

0 0 | 0 0 0 1

0 1 | 0 0 1 0

1 0 | 0 1 0 0

1 1 | 1 0 0 0

Com duas entradas ele aciona 4 saídas, mas uma de cada vez.

Tem como acionar duas ou mais se fazer o pic ficar alternando  entre cada uma delas bem rápido.

Compartilhar este post


Link para o post
Compartilhar em outros sites
