Portão eletrônico com defeito

[Astolphi]

Boa tarde pessoal.



Estou com um problema no meu portão eletrônico, ele apresenta os seguintes defeitos:



1- Quando aciona o motor para subir, ele sobe até uma determinada altura( sobe uns 30 cm ) e o rele desaciona sozinho, ou seja, ele para.



2- Quando aciona o motor para descer, ele desce, porém quando chega no chão, o rele não desaciona, mesmo estando no chão o portão, e o relé só desaciona, se apertar o botão para fazer o controle subir.



Alguém sabe como resolver?

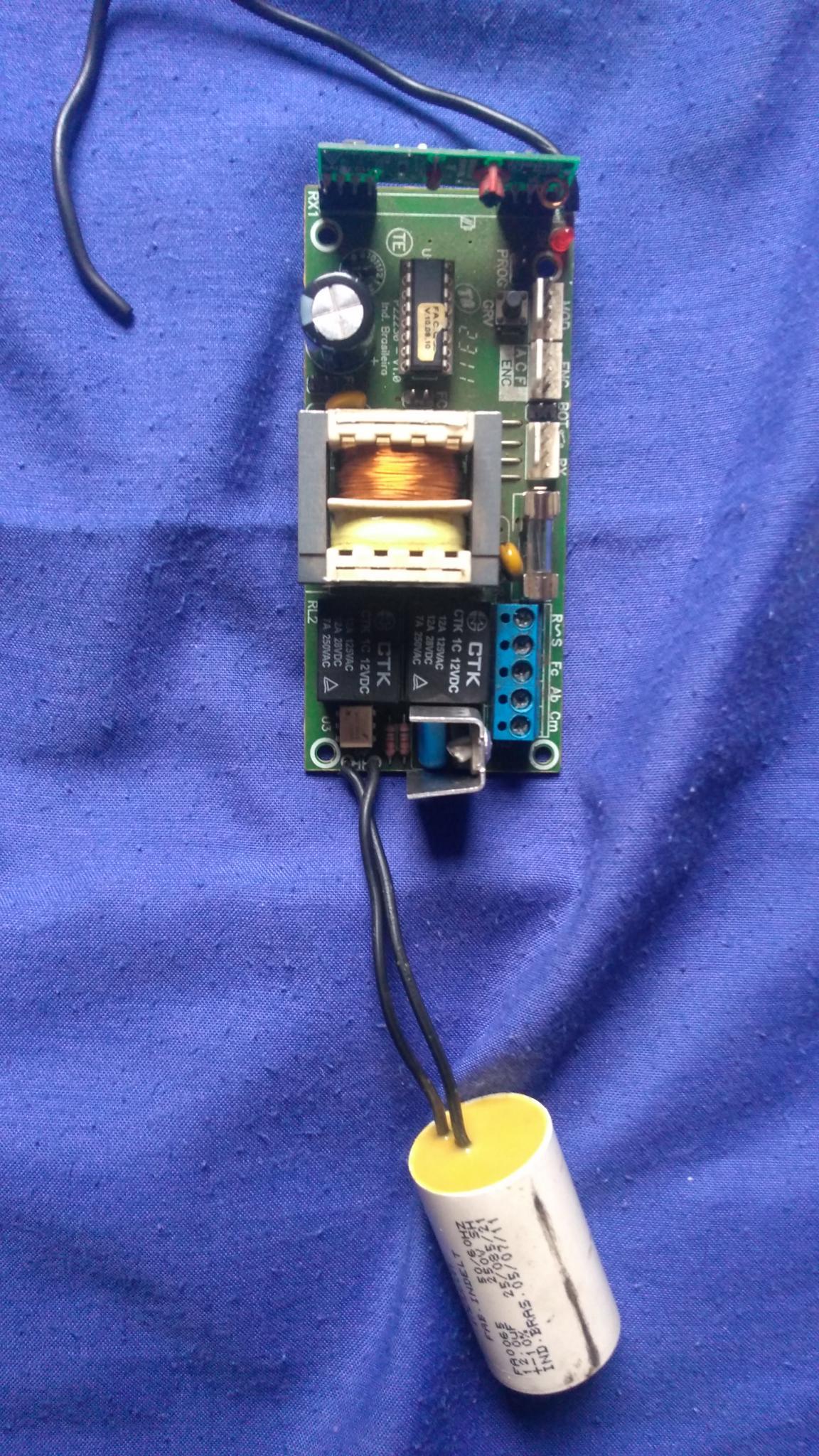

Segue a foto do placa.



[Visitante]

Confira a posição dos fim-de-curso. Pode ser lá o problema.

[BCP]

@Astolphi Isso é resolvido na programação da placa ou por imãs de início e fim de curso!

Mas não temos como saber sem conhecer a marca e o modelo de seu portão eletrônico!

Tem como você passar isso para nós?

[Astolphi]

É uma PPA p22230 v1.0

adicionado 1 minuto depois

14 minutos atrás, Dom Bonilla disse:

Confira a posição dos fim-de-curso. Pode ser lá o problema.

Boa tarde dom.



Já foi confirido, o flat do fim de curso só funciona de um lado.

adicionado 3 minutos depois

13 minutos atrás, Bcpetronzio disse:

@Astolphi Isso é resolvido na programação da placa ou por imãs de início e fim de curso!

Mas não temos como saber sem conhecer a marca e o modelo de seu portão eletrônico!

Tem como você passar isso para nós?

Boa tarde.



É uma PPA P22230 v1.0





[Visitante]

6 minutos atrás, Astolphi disse:

Já foi confirido, o flat do fim de curso só funciona de um lado.

Então é aí o problema! Troque o cabo ou os fim-de-curso. Confirme se o sinal sai da placa e se as interrupções estão funcionando. É relativamente simples fazer isso funcionar. Reparar a placa é conveniente se for muito cara, caso contrário, troque.

[Astolphi]

25 minutos atrás, Dom Bonilla disse:

Então é aí o problema! Troque o cabo ou os fim-de-curso. Confirme se o sinal sai da placa e se as interrupções estão funcionando. É relativamente simples fazer isso funcionar. Reparar a placa é conveniente se for muito cara, caso contrário, troque.

Não é o portão que funciona de um lado, e sim o flat. Na placa há 4 terminais, A C F ENC, ligo o fim de curso nesse " A C F".

[Visitante]

Manual_de_Instrucoes_Facility_Rev0.pdf

[Renato.88]

30 minutos atrás, Astolphi disse:

Não é o portão que funciona de um lado, e sim o flat. Na placa há 4 terminais, A C F ENC, ligo o fim de curso nesse " A C F".

O terminal ENC fica desligado.

Siga os fios, o terminal "A" deve ir ao fim de curso acionado com o portão aberto, o "F" ao fim de curso fechado e o "C" é o Comum, os dois fins de curso devem estar ligado a ele.



adicionado 1 minuto depois

Os terminais do motor também devem estar na ordem certa, senão não para no lugar certo.

[Xsjado]

Boas, é preciso perceber se estava tudo bem e de repente é que começou a ter essa falha, muitos sistemas usam os fins de curso como protecção a placa e que controla o tempo de abertura e de fecho, para perceber isso é simples faça um shunt entre o A e Com e outro shunt entre o F e o C e veja se o sistema se comporta da mesma forma, se assim for tem de reprogramar a placa se não o problema está nos fins de curso e é só substituir a estes ou a cablagem .abraço
