Malha de aterramento na placa toda, ou trilhas GND?

[Luan Borges]

Gente to com um duvida que é o seguinte, é melhor usar uma malha de aterramento na placa toda pra ser o GND ou fazer trilhas de GND para cada componente que precisar?

[.if]

Depende. Com uma trilha você controla o fluxo da corrente evitando as parasitas que zoam sistema sensível. Uma malhona, geralmente quem decide como ligar é o cad. Pode não ser tão otimizado como o primeiro. Na dúvida, faça ambos: controle o terra e conecte depois na malha.

[Luan Borges]

19 horas atrás, Isadora Ferraz disse:

Depende. Com uma trilha você controla o fluxo da corrente evitando as parasitas que zoam sistema sensível. Uma malhona, geralmente quem decide como ligar é o cad. Pode não ser tão otimizado como o primeiro. Na dúvida, faça ambos: controle o terra e conecte depois na malha.

Hmmmmm... ótima  ideia, vou fazer isso na próxima

[aphawk]

@Luan Borges ,



Olhando a parte técnica, a melhor solução é usar uma placa dupla façe, e uma das façes vira um plano terra, onde todos os GNDs ficam ligados.



Mas encarece a placa, e dificulta bastante fazer a placa artesanalmente ...



Paulo

[Luan Borges]

6 horas atrás, aphawk disse:

@Luan Borges ,



Olhando a parte técnica, a melhor solução é usar uma placa dupla façe, e uma das façes vira um plano terra, onde todos os GNDs ficam ligados.



Mas encarece a placa, e dificulta bastante fazer a placa artesanalmente ...



Paulo

As que eu faço  é  sempre dupla face, acho  q o maior problema vai ser porque eu faço do jeito termino,  e então  a malha na placa pode ser que não  saia muito bom com a transferência  térmica, mas custa nada tenta

[Entusiasta da Elétrica]

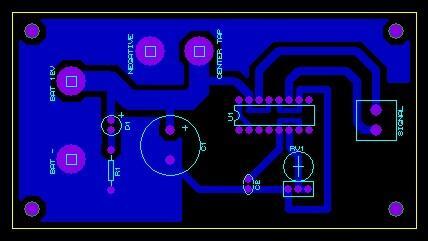

Não precisa ser na placa toda, e na maioria das vezes nem da para ocupar toda área. Existem várias maneiras de fazer uma malha de aterramento, e uma delas é a maneira "automática." Basicamente, o determinado software escolhe a melhor maneira de se fazer a malha. Tenho um exemplo no qual algumas trilhas negativas estão fora da malha de aterramento mas interligadas na mesma.

[alexandre.mbm]

@aphawk , @Entusiasta da Elétrica , quais seriam os cenários contra-indicados para as soluções que vocês deram?

[aphawk]

@alexandre.mbm ,



O pior cenário seria o uso em altíssimas frequências, pois essa capacitância relativa ao plano terra interfere no funcionamento.



Paulo
