Diodo de proteção contra inversão de polaridade, o que devo saber?

Posts recomendados

Diodo de proteção contra inversão de polaridade, o que devo saber?

Circuito utilizará uma fonte de 10V e 1A

Passando por um 7805 para transformar em 5V

Pensei em colocar um diodo 1n4007 antes de passar pelo regulador... é somente isso?

e o que acontecerá caso invertam a polaridade da fonte?

Nada acontecerá ou o diodo vai queimar?



Obrigado

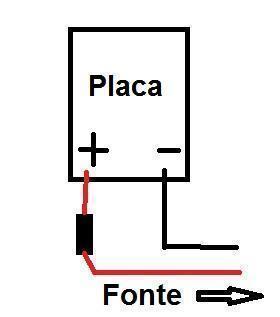

diodo de protecao.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

Não acontece nada, polarizado inversamente o diodo não conduz.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
24 minutos atrás, BloodCeltics Lopes disse:

Diodo de proteção contra inversão de polaridade, o que devo saber?

Que o diodo deve suportar corrente e tensão maior do que a presente no circuito.

Atenção também a queda de 0,7V nos circuitos onde a tensão deve ser precisa (no seu caso, tanto faz).

  • Curtir 1
  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
