Arduino Módulo Bluetooth HC-06 conexão

Posts recomendados

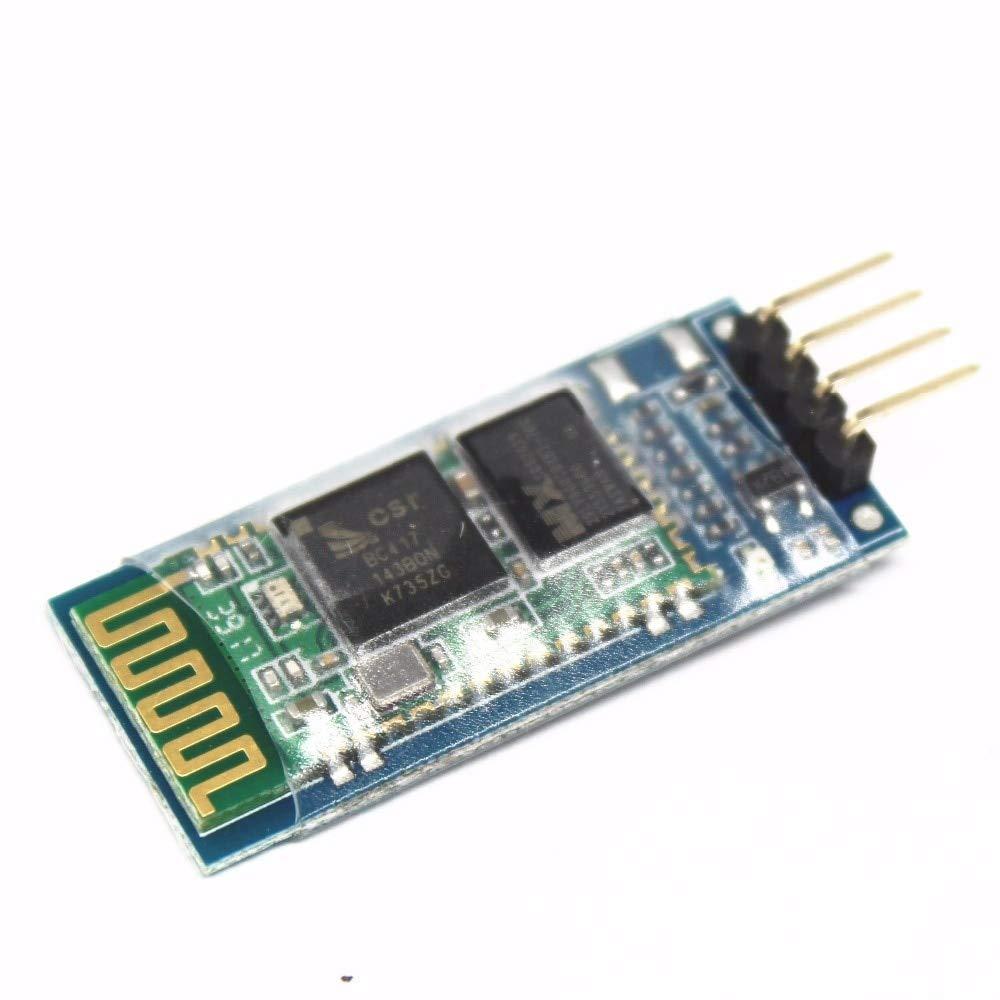

Comprei o módulo HC-06 RS232. Porém o mesmo não aparece na lista de bluetooth para parear e nem os comandos AT funcionam.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

@Thiago Santos Souza voce já sabe como o Bluetooth funciona? , o mesmo é como um transponder mudando de frequência !

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

E o manual dele? você leu? Tem como tu postar um gráfico aqui?

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

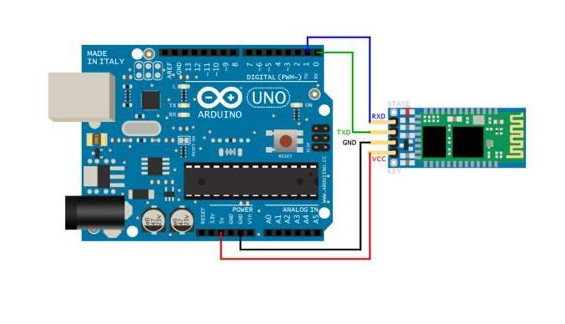

É o seguinte você irá liga-lo com corrente de 40mA e 4.2Volts ele tem os pinos TC e RX transmissão e recepção veja !

Screenshot_20190915-141511.pngse não funcionar ele está com defeito! Depois qualquer coisa eu te digo , alguém pode ainda pode  ajudar daqui pra lá...

adicionado 4 minutos depois

Aqui tem o data shet ...

hc06.pdf

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

@Thiago Santos Souza entendi tem que programa lo para funcionar , ele está ligado no Arduino ! você tem Arduino?

Compartilhar este post


Link para o post
Compartilhar em outros sites

@carlosfrances sim, arduino uno

adicionado 1 minuto depois

@Carlosfrances eu fiz a programação, com vários exemplos, mesmo assim não fica disponível o nome na lista de bluetooth para parear e os teste com os comandos AT não obtenho resposta. Tenho minhas dúvidas que o componente veio com problema.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

@Thiago Santos Souza eu infelizmente não programo em Arduino apenas em CCS C rsrs !  O que você já fez ? você já fez algum código já!?

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Carlosfrances Um desses foi testado



#include <SoftwareSerial.h>
SoftwareSerial BT(10, 11); // RX, TX
String command = ""; // Stores response of bluetooth device

void setup()
{
 Serial.begin(9600);
 Serial.println("Type AT commands!");
 BT.begin(9600); // HC-06 usually default baud-rate
}

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

Oi

4 minutos atrás, Thiago Santos Souza disse:

@carlosfrances

adicionado 1 minuto depois

@Carlosfrances eu fiz a programação, com vários exemplos, mesmo assim não fica disponível o nome na lista de bluetooth para parear e os teste com os comandos AT não obtenho resposta. Tenho minhas dúvidas que o componente veio com problema.

Veja este vídeo



Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

@Thiago Santos Souza você viu algum led vermelho acender ? Acho que está com defeito!

Compartilhar este post


Link para o post
Compartilhar em outros sites

@carlosfrances o led acendeu, porém não há a disponibilidade de comunicação com ele. e nem os comandos de configuração que recomendam tenho retorno.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante

@Thiago Santos Souza o que o seu professor disse , o que você pretende enviar com ele?



adicionado 0 minutos depois

@Thiago Santos Souza então é o seu codigo,! Ele funciona!

adicionado 6 minutos depois

@Thiago Santos Souza

13 minutos atrás, Thiago Santos Souza disse:

@carlosfrances o led acendeu, porém não há a disponibilidade de comunicação com ele. e nem os comandos de configuração que recomendam tenho retorno.

Acho que você deve segui a configuração que o vídeo estes mostrando , use um divisor resistivo de tensão já tentou! Para estabilizar a tensão! ... Sei lá... Rs os pinos de dados é funciona com 3.* Volts Alguma coisa.  você já inverteu os terminais RX e tX pra saber se está funcionando o seu código?😜🤔

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 15/09/2019 às 00:32, Mr.KOala disse:

o mesmo é como um transponder mudando de frequência !



Nossa mãe do Céu ..... o que que adiantou falar isso para a dúvida em questão ???????????????

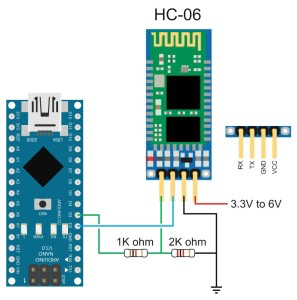

Eu usei esse módulo deste jeito aqui :






Sem os resistores, não funcionou de jeito nenhum ....



Paulo

  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante
Em 27/09/2019 às 11:12, aphawk disse:



Nossa mãe do Céu ..... o que que adiantou falar isso para a dúvida em questão ???????????????



Eu usei esse módulo deste jeito aqui :






Sem os resistores, não funcionou de jeito nenhum ....



Paulo

É por que eu pensei vai ver ele no futuro queira construir um caça de ataque não tripulado kkkkkkkkkk🇧🇷😀✌️😁😂 e com essa tecnologia tem uma porcentagem significativa de invisibilidade kkkkkkkk😂😂😂😂🤣🤣😂😂😂vai Brasil 🇧🇷🇧🇷😀😂😂🤣😂😂😂😂😂
