Diferença RJ45 CAT.5e x CAT.6

[SimPos]

Pessoal, tem alguma diferença técnica destes 2 conectores no que diz respeito a entrega de dados?



Vi um monte de artigo e cada um apresenta um lado, tem uns tiozinho da eletrônica que apresentam aquele modulado que na real é o EZ-RJ45 e até onde sei ele não é exclusivo de cabo CAT.6 ele só é mais aprimorado pra crimpar.



Depois tem outros dizendo que a diferença está na carcaça que é maior pra entrar aquele separador de silicone do CAT.6



Se então os pinos metalizados não tem diferença, qual é a real limitação dos pinos? A limitação do cabo é uma coisa, mas até onde vai a capacidade do conector de RJ45

[Visitante]

38 minutos atrás, SimPos disse:

qual é a real limitação dos pinos?

No CAT5e o alinhamento final dos encaixe dos pinos é paralela, tirando o distanciamento do torcimento do cabo. No CAT6, há um desalinhamento no final do curso do cabo até o encaixe final do cabo no RJ. Isso mantém o torcimento até o encaixe final. Salientando que o torcimento na fabricação do cabo é o que diferencia o CAT5, CAT5e e CAT6, pois é sabido de longa data (desde Grahm Bell em telefonia), que se torcer os cabos eles ficam menos sujeitos a interferências externas, o que garante maior poder de transmissão com menor interferência. No CAT 7 e 8, a qualidade aumenta com o isolamento metálico entre os pares trançados, tendo assim total qualidade na transmissão sem nenhuma interferência.



38 minutos atrás, SimPos disse:

a diferença está na carcaça que é maior

A espessura do CAT6 é maior, o que requer maior espaço para introdução.



38 minutos atrás, SimPos disse:

Se então os pinos metalizados não tem diferença

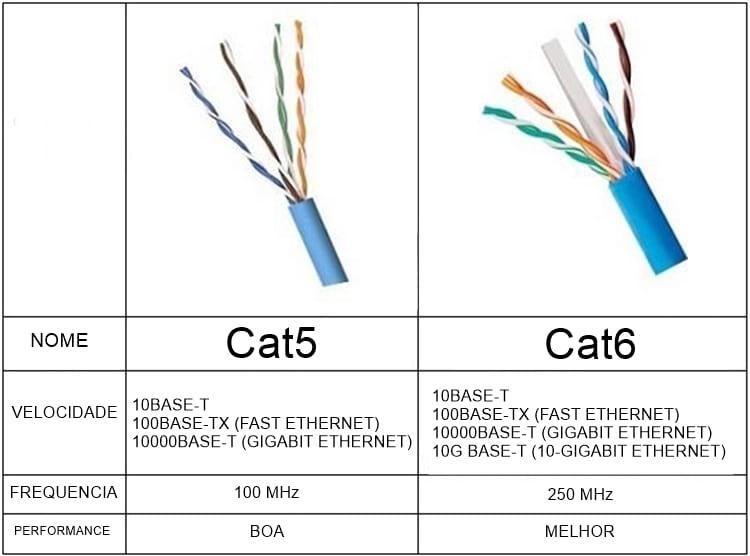

Tem diferença sim. São um pouco mais espessos para compatibilizar com fio de cobre que também tem maios espessura. A foto ilustrativa é antiga. As ferramentas estão disponíveis a alguns anos já. É apenas para ilustrar o assunto (não tive paciência para achar algo mais atual).



38 minutos atrás, SimPos disse:

tem uns tiozinho da eletrônica

Alguns tiozinhos param no tempo. Não liga. Continue pesquisando e perguntando.



38 minutos atrás, SimPos disse:

tem alguma diferença técnica destes 2 conectores no que diz respeito a entrega de dados?

Sim! E muito! Saímos do fast ethernet para o gigabit. Mas... a distância ainda é um limitador. Até 55 metros obtem-se o máximo de velocidade. A partir daí as perdas começam.

CAT6 são capazes de atingir uma transmissão de 10Gbps a 500Mhz.

CAT5e é de até 1000Mbps a uma frequência de 100MHz em uma distância de 100 metros, mas dificilmente chega nisso dada a interferência que recebem e a estrutura que apresentam (a qualidade de fabricação influencia muito nisso).

[SimPos]

@Mega Blaster Obrigado, compreendi então o conector em si não existe no Brasil ainda, e eu já vejo com muito mais presença o CAT.6 por aí, ou seja todos que estou vendo estão sendo crimpados com conector RJ45 de CAT.5e, o que entendo que foi muito mais difícil de crimpar devido  a espessura e o vazão dos pinos, mas uma vez crimpados nada impede de atingir níveis gigabit, pois o cabo que é o determinante da velocidade interferência etc.



Crimpei recentemente um CAT.6 numa unidade, e por mais que perguntasse as lojas desconhecem outro conector (e o EZ-RJ45 só tem na internet e precisa de outro crimper), fiz com RJ45 tradicional os testes operaram de acordo.

[Visitante]

21 horas atrás, SimPos disse:

compreendi então o conector em si não existe no Brasil ainda,

Existe sim. Em boas lojas de informática você encontra tudo que precisa. Tem uns que não precisam de ferramentas especiais, basta usar a própria tampa que faz o encaixe perfeito.



https://www.furukawalatam.com/pt-br/catalogo-de-produtos-detalhes/conector-femea-gigalan-cat6



https://www.hr2tech.com.br/produtos/10x-conector-keystone-cat6-femea-rj45-tomada-gigabit/



https://www.oreidasnets.com.br/produtos/conector-femea-rj45-cat6---bege-

[SimPos]

@Mega Blaster O fêmea de fato tem no caso as keystone, eu esqueci de complementar, mas RJ45 macho nunca vi, e nem fazem questão de vir rotulado com categoria.
