Porta automática simples

Renato.88 · 26 de fevereiro de 2021

1 hora atrás, Drivmarcos disse:

@rmlazzari58 @Renato.88

Olha aqui, acho que vou usar a ideia do BMS 3S, com 3x18650 em serie e tal, ja calculei o gasto pra comprar tudo da china(que eu acho mais barato).

É a melhor opção mesmo.

1 hora atrás, Drivmarcos disse:

fiz aqui um diagrama do circuito, olhem ai pra ver se ta tudo certo

O amigo @rmlazzari58 é que conhece esses reguladores.

1 hora atrás, Drivmarcos disse:

Ai queria perguntar um negocio: da pra adicionar uma led no circuito pra ligar junto com o solenoide? tipo pra ser indicação de ativação e tal?

Sim, pode.

Use o led em série com um resistor de no mínimo 1k.

Drivmarcos · 26 de fevereiro de 2021

21 minutos atrás, Renato.88 disse:

Sim, pode.

Use o led em série com um resistor de no mínimo 1k.

Mas tipo como em serie? Logo depois do solenoide ou do botao?

Se colocar um resistor de 1k, n vai limitar a tensão do solenoide também?

.if · 26 de fevereiro de 2021

Faz de conta que o quadrado riscado do meio é a bobina da sua tranca.

Não consegui achar rapidão um desenho melhor. Se o amigo @Renato.88 achar que deve, poderá lhe personalizar um.

Renato.88 · 26 de fevereiro de 2021

4 horas atrás, Drivmarcos disse:

Se colocar um resistor de 1k, n vai limitar a tensão do solenoide também?

O resistor fica exclusivo para o led.

Drivmarcos · 26 de fevereiro de 2021

15 minutos atrás, Renato.88 disse:

O resistor fica exclusivo para o led.

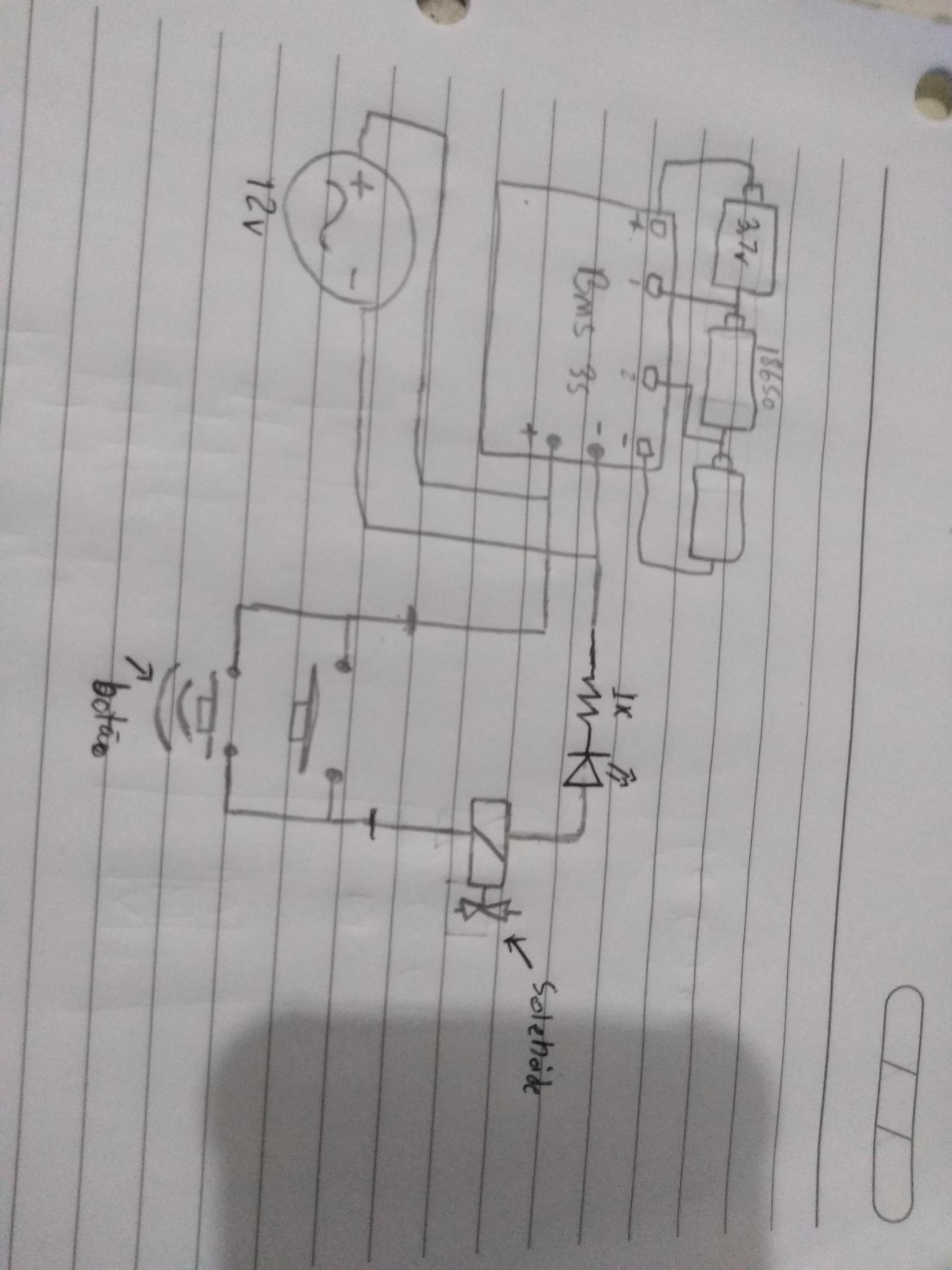

Entao fazendo uma correção naquele diagrama do circuito, ficaria assim com o led?

Ou eu posso colocar o led entre o botão e o solenoide?

Uma coisa q eu esqueci de falar é que a fonte de 12v tem 450mA, que é tipo uma plaquinha, tem algum problema?

rmlazzari58 · 26 de fevereiro de 2021

18 minutos atrás, Drivmarcos disse:

Entao fazendo uma correção naquele diagrama do circuito, ficaria assim com o led?

Ou eu posso colocar o led entre o botão e o solenoide?

Uma coisa q eu esqueci de falar é que a fonte de 12v tem 450mA, que é tipo uma plaquinha, tem algum problema?

Para que serve esse LED? Para acender quando você apertar o botão ou passar o imã na porta? Ou para indicar que o circuito pronto para funcionar?

Bom... eu tinha entendido que era para indicar que o botão foi pressionado então fiz assim:

Drivmarcos · 26 de fevereiro de 2021

1 minuto atrás, rmlazzari58 disse:

Para que serve esse LED? Para acender quando você apertar o botão ou passar o imã na porta? Ou para indicar que o circuito pronto para funcionar?

Bom... eu tinha entendido que era para indicar que o circuito está pronto para funcionar então fiz assim:

é pra led acender junto com a ativaçao do solenoide, ao fechar o circuito com o botao ou reed switch.

rmlazzari58 · 26 de fevereiro de 2021

2 minutos atrás, Drivmarcos disse:

é pra led acender junto com a ativaçao do solenoide, ao fechar o circuito com o botao ou reed switch.

Então o desenho que mandei tá certo.

Atenção às baterias, Marcos. O esquema que postei está igual àquele anterior, que é uma foto. No que você postou os terminais 1 e 2 estão invertidos. Talvez funcione mas eu iria na "receita de bolo".

Se você quiser dar uma conferida, eu peguei daqui.

30 minutos atrás, Drivmarcos disse:

Uma coisa q eu esqueci de falar é que a fonte de 12v tem 450mA, que é tipo uma plaquinha, tem algum problema?

Está no limite mínimo. A fechadura usa 420mA.

Agora, para carregar as baterias... até funciona mas se elas estiverem descarregadas via levar um tempão para carregá-las.

Não tem problema a não ser que alguém fique lá, o dia inteiro o tempo todo, plec, plec, plec... sem parar.

Mas mesmo nesse caso, acho que o pior que pode acontecer é a fonte esquentar e as baterias levarem mais tempo para carregar.

Drivmarcos · 26 de fevereiro de 2021

37 minutos atrás, rmlazzari58 disse:

Então o desenho que mandei tá certo.

Atenção às baterias, Marcos. O esquema que postei está igual àquele anterior, que é uma foto. No que você postou os terminais 1 e 2 estão invertidos. Talvez funcione mas eu iria na "receita de bolo".

Se você quiser dar uma conferida, eu peguei daqui.

Está no limite mínimo. A fechadura usa 420mA.

Agora, para carregar as baterias... até funciona mas se elas estiverem descarregadas via levar um tempão para carregá-las.

Não tem problema a não ser que alguém fique lá, o dia inteiro o tempo todo, plec, plec, plec... sem parar.

Mas mesmo nesse caso, acho que o pior que pode acontecer é a fonte esquentar e as baterias levarem mais tempo para carregar.

Ata, agora vi o desenho, eu tinha pensado que a led era em serie com o solenoide, mas era em paralelo, ett agora deu pra entender como vai funcionar com o resistor sem afetar o solenoide.

Quanto ao desenho que eu fiz, era so uma representação do BMS, n exatamente, ett na hora de de fazer mesmo, coloco nos terminais certos e tal.

1.Quanto a fonte, eu tenho uma aqui de 13 a 14v, posso usar ela com um resistor antes do solenoide?

2.E também achei uma fonte 12v 1A no mesmo lugar que ia comprar a de 450mA, ett posso comprar a de 1A mesmo certo? (Ja queria comprar pra n reciclar uma fonte aq em casa e dps precisarem dela, ett comprar uma so pro projeto era melhor na minha opinião)

Quanto ao carregamento, trocar a fonte pela de 1A é melhor certo?

E também vou usar um contato deslizante pra que a fechadura so seja energizada quando a porta tiver fechada, porque ai sim haveria necessidade de destrancar a porta. Ai no caso é so deixar a porta aberta quando n quiser trancar.

Renato.88 · 26 de fevereiro de 2021

20 minutos atrás, Drivmarcos disse:

1.Quanto a fonte, eu tenho uma aqui de 13 a 14v, posso usar ela com um resistor antes do solenoide?

Pode usar essa mesmo, sem resistor.

O solenoide é algo meio bruto e não funciona por muito tempo, logo a tensão maior não causa problema.

Mas se não quiser usar essa e comprar outra, tanto faz se é de 450mA ou 1A.

rmlazzari58 · 27 de fevereiro de 2021

1 hora atrás, Drivmarcos disse:

eu tenho uma aqui de 13 a 14v, posso usar ela

58 minutos atrás, Renato.88 disse:

O solenoide é algo meio bruto e não funciona por muito tempo, logo a tensão maior não causa problema.

Já o BMS... no link que eu postei não tem essa especificação, mas em vários anúncios do Aliexpress diz que o carregador precisa fornecer algo entre 12,6v e 13,6v, máximo.

Pensando no BMS e nas baterias, quem sabe a fonte de 14v com um diodo em série não seria mais indicada? Resultaria em 13,3v...

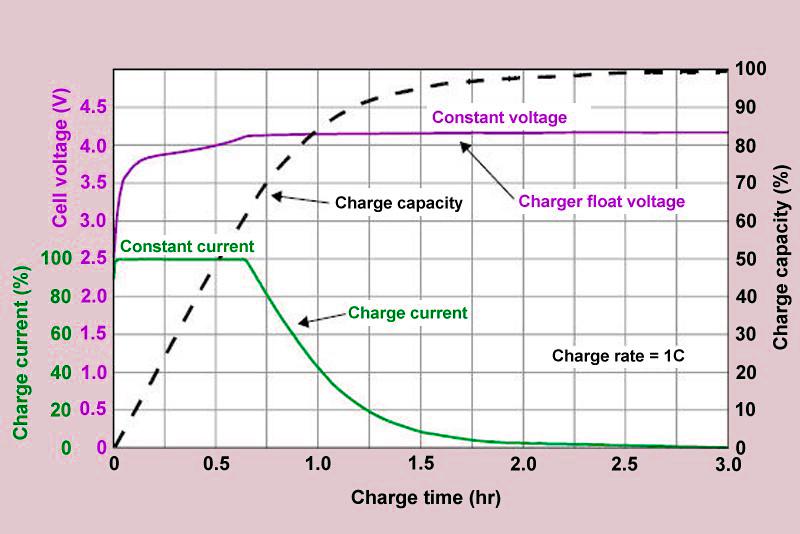

Quanto à corrente da fonte, pelo que tenho visto, só mexe no tempo que leva para carregar. O gerenciador se encarrega de diminuir ou aumentar tanto a corrente quanto a tensão, da seguinte forma:

até a bateria ter 4,2v, a tensão sobe e a corrente fica constante, em 100% do que a fonte fornecer. Depois disso, o BMS fornece 4,2v constantes e vai diminuindo a corrente... 90%, 80%, 70% (do disponível na fonte).

Tem BMS 3S que trabalha balanceando as baterias ("balanced"), não deixa nenhuma ficar carregada antes que as outras. Outros BMS, que o pessoal chama de "enhanced", carrega cada bateria no mais rápido cada uma puder. Sempre trata cada bateria individualmente.

Drivmarcos · 27 de fevereiro de 2021

@Renato.88

27 minutos atrás, rmlazzari58 disse:

Já o BMS... no link que eu postei não tem essa especificação, mas em vários anúncios do Aliexpress diz que o carregador precisa fornecer algo entre 12,6v e 13,6v, máximo.

Pensando no BMS e nas baterias, quem sabe a fonte de 14v com um diodo em série não seria mais indicada? Resultaria em 13,3v...

Quanto à corrente da fonte, pelo que tenho visto, só mexe no tempo que leva para carregar. O gerenciador se encarrega de diminuir ou aumentar tanto a corrente quanto a tensão, da seguinte forma:

até a bateria ter 4,2v, a tensão sobe e a corrente fica constante, em 100% do que a fonte fornecer. Depois disso, o BMS fornece 4,2v constantes e vai diminuindo a corrente... 90%, 80%, 70% (do disponível na fonte).

Tem BMS 3S que trabalha balanceando as baterias ("balanced"), não deixa nenhuma ficar carregada antes que as outras. Outros BMS, que o pessoal chama de "enhanced", carrega cada bateria no mais rápido cada uma puder. Sempre trata cada bateria individualmente.

Entao no caso, eu deveria usar a fonte de 13/14v mesmo ett?

Ou devo adicionar o diodo ou coisa assim? Ate porque n sei mt como usar diodos.

Refiz o diagrama do circuito com o led e tal e gostaria de saber se agora ta pronto pra funcionar:

rmlazzari58 · 27 de fevereiro de 2021

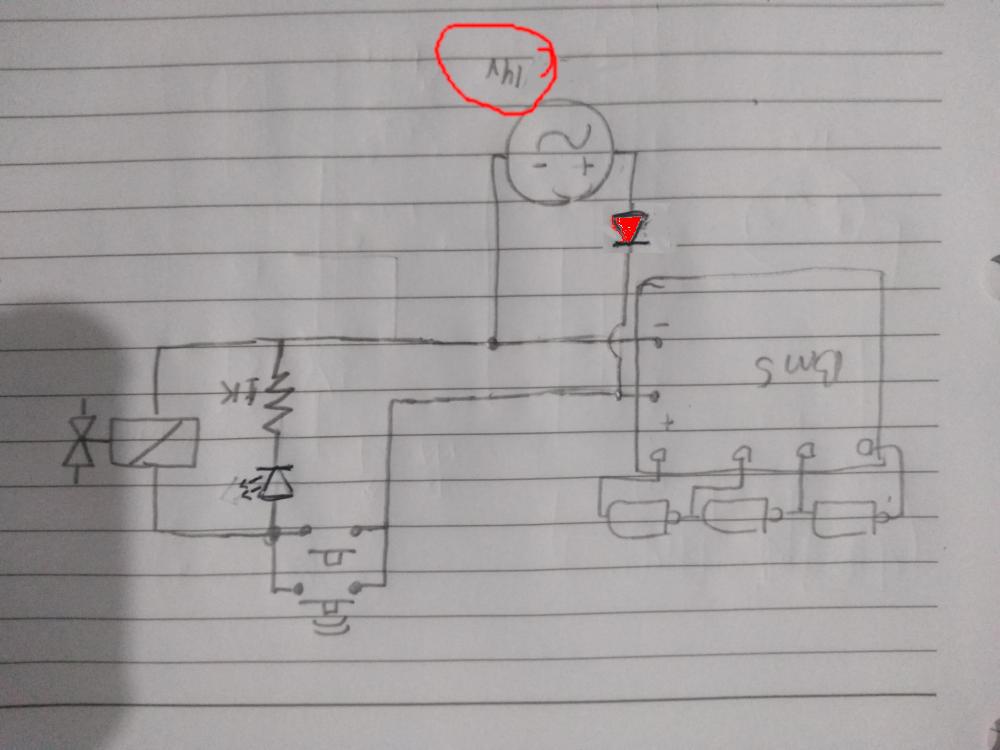

Pronto.

Olha o que eu faria:

Fonte: 14v

Diodo: 1N4001...1N4007

Renato.88 · 27 de fevereiro de 2021

@Drivmarcos sim, tá certo.

Drivmarcos · 27 de fevereiro de 2021

2 minutos atrás, Renato.88 disse:

@Drivmarcos sim, tá certo.

@Drivmarcos sim, tá certo.

Perai qual ta certo?

Esse:

56 minutos atrás, Drivmarcos disse:

@Renato.88

Entao no caso, eu deveria usar a fonte de 13/14v mesmo ett?

Ou devo adicionar o diodo ou coisa assim? Ate porque n sei mt como usar diodos.

Refiz o diagrama do circuito com o led e tal e gostaria de saber se agora ta pronto pra funcionar:

Ou esse?

19 minutos atrás, rmlazzari58 disse:

Pronto.

Olha o que eu faria:

Fonte: 14v

Diodo: 1N4001...1N4007

21 minutos atrás, rmlazzari58 disse:

Pronto.

Olha o que eu faria:

Fonte: 14v

Diodo: 1N4001...1N4007

No caso é usar um desses diodos e o curcuito ta perfeito?

rmlazzari58 · 27 de fevereiro de 2021

Esse:

Fonte: 14v

Diodo: 1N4001 até 1N4007, qualquer um nesse intervalo serve.

Drivmarcos · 27 de fevereiro de 2021

agora, rmlazzari58 disse:

Esse:

Fonte: 14v

Diodo: 1N4001 até 1N4007, qualquer um nesse intervalo serve.

Acabei de pegar a fonte aqui pra testar certinho e ela é de 13v

Mantem o projeto como esta ai ou altera algo?

rmlazzari58 · 27 de fevereiro de 2021

Altera.

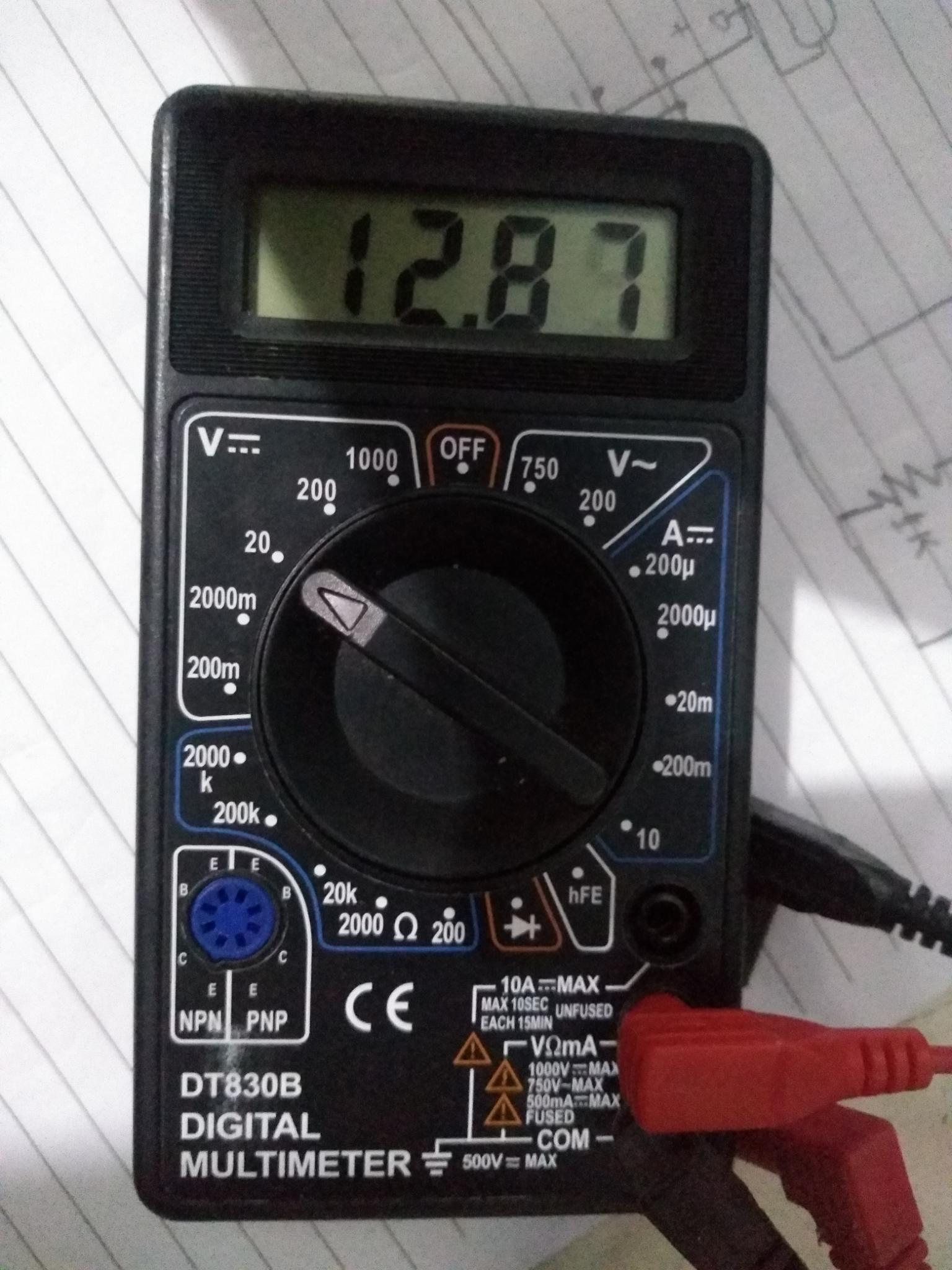

Usa esse aqui que para 12,87v tá perfeito.

Drivmarcos · 27 de fevereiro de 2021

3 minutos atrás, rmlazzari58 disse:

Altera.

Usa esse aqui que para 12,87v tá perfeito.

Obrigado pela ajuda daqui um tempo posto aqui a foto da porta pronta e funcionante

rmlazzari58 · 27 de fevereiro de 2021

Por último, Marcos, eu poria na ponta do lápis os preços de sites como o Mercado Livre e lojas na Brasil considerando o frete... Se na China custa R$10,00 mais o frete R$25,00 = R$35,00 e leva um mês, mas no Brasil, custa R$25,00 + frete R$10,00 = R$35,00 e chega em 5 dias, eu compraria no Brasil. Até para ajudar o comércio nacional que, por causa da pandemia anda precisando ajuda...

Na verdade se Brasil = R$ 40,00 eu compraria no Brasil, mesmo.

Drivmarcos · 27 de fevereiro de 2021

2 minutos atrás, rmlazzari58 disse:

Por último, Marcos, eu poria na ponta do lápis os preços de sites como o Mercado Livre e lojas na Brasil considerando o frete... Se na China custa R$10,00 mais o frete R$25,00 = R$35,00 e leva um mês, mas no Brasil, custa R$25,00 + frete R$10,00 = R$35,00 e chega em 5 dias, eu compraria no Brasil. Até para ajudar o comércio nacional que, por causa da pandemia anda precisando ajuda...

Na verdade se Brasil = R$ 40,00 eu compraria no Brasil, mesmo.

Mas ai esta o problema, somente o solenoide, sem o frete no mercado livre custa cerca de 50,00

Ja no Aliexpress, o mesmo solenoide com o frete custa 30,00

Isso sem contar o restante, mas tudo o que falta comprar (solenoide e o BMS) na china custa 60 reais com o frete.

Infelizmente vale mt mais a pena mesmo com o dolar a 5 reais.

Ja os dois que faltam no total no mercado livre dá quase o dobro do que vou pagar na china.

Mesmo que leve um mês ainda vale a pena

Thiago Miotto · 27 de fevereiro de 2021

Este tipo de compra fica cara no ML por causa do frete. Mas se você achar no mesmo vendedor mais coisas, põe tudo no carrinho para ver. Alguns casos passando de 100 reais o ML isenta o frete.

Drivmarcos · 27 de fevereiro de 2021

12 minutos atrás, Thiago Miotto disse:

Este tipo de compra fica cara no ML por causa do frete. Mas se você achar no mesmo vendedor mais coisas, põe tudo no carrinho para ver. Alguns casos passando de 100 reais o ML isenta o frete.

Ja olhei mas ainda sim é mais caro
