Como conecto os cabos de energia da placa-mãe ASUS PRIME H610M-A D4?

[Terrônia]

Bom dia



Pesquisei ontem o dia todo e ainda não consegui entender porquê minha placa-mãe tem 2 entradas de energia. Agora não sei qual é a principal e qual a secundária, pra que serve a secundária e se devo ligar a secundária também.

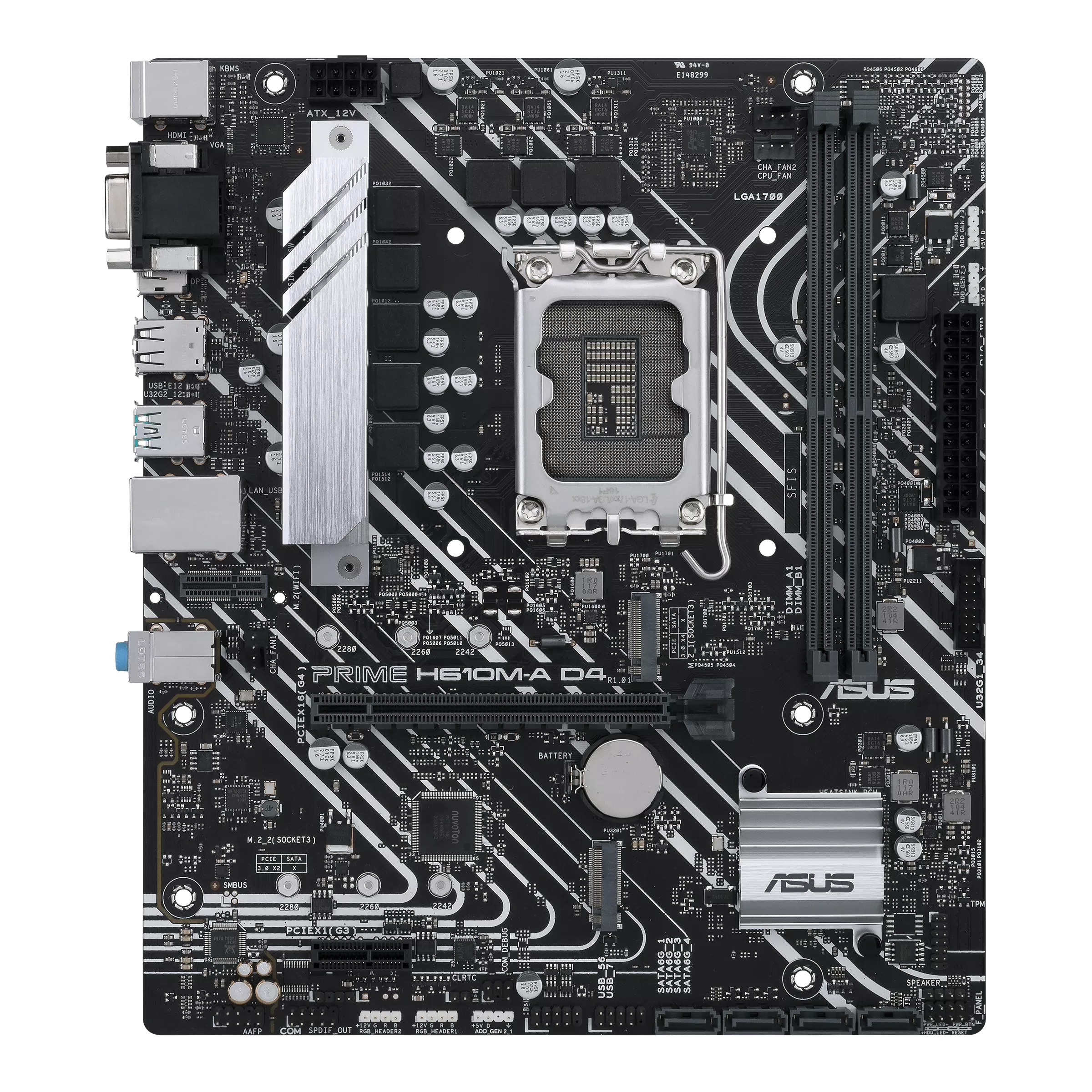

Foto da placa-mãe em alta resolução



Quem puder ajudar vou ficar muito feliz ♥



[Flávio Pedroza]

Deve ligar ambas sim.

[Terrônia]

@Flávio Pedroza A principal é a grandona, né? Você poderia me explicar pra que ser a segunda?

[Visitante]

@Terrônia a menor é do CPU. Em algumas placas-mãe poderia ter ainda mais um desses conectores que em muitos casos é opcional e só é necessário se você for fazer overclock.



A maior é para o restante da placa-mãe.

[RS Faria]

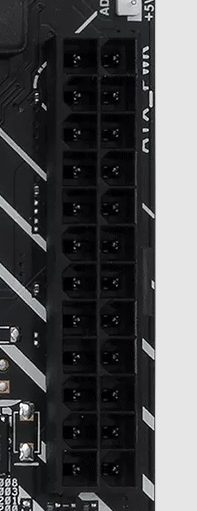

O conector maior, de 24 pinos alimenta a placa-mãe, de modo geral.. RAM, chipset e quase todos os outros subsistemas da placa-mãe são alimentadas por esse cabo..



O menor, de 8 pinos é a alimentação do processador.. Então, sim, o uso de ambos é obrigatório..





1 hora atrás, Terrônia disse:

Pesquisei ontem o dia todo e ainda não consegui entender porquê minha placa-mãe tem 2 entradas de energia.

Imagino que deva ser novo nesse mundo da informática, pois isso é um padrão de PCs, por mais de 20 anos..

[Terrônia]

@RS Faria Sim, to estudando a um mês, mas é muita coisa. Mas aqui, essa entrada de alimentação do processador, você conecta o cabo que vem do processador ou da fonte?

[Visitante]

@Terrônia cabo EPS da fonte.

[Terrônia]

@MrNobody Muito obrigado ♥
