SSD NVMe Reconhecido na BIOS como Non-RAID. Não reconhecido no Windows

[diegomrz]

Bom dia pessoal!

Montei um computador novo do zero e instalei o SSD WD Blue SN570, 1 TB, M.2 2280, NVMe na Placa-Mãe ASUS TUF Gaming B660M-PLUS D4.

Eu não encontro opções sobre RAID no setup da BIOS.

Onde está travado?

Quando chega na tela de selecionar o drive na instalação do Windows, ele não reconhece o SSD.

Telas ´principal da BIOS:
O SSD aparece na tela inicial da BIOS como

Storage Informations
RAID:
WD Blue SN750 1TB(1000.2GB)

Tela advanced da BIOS:

No Advanced\Intel(R) Rapid Storage Technology aparece listado como Non-RAID


Non-RAID Physical Disks
> PCIe 1.0, WD Blue SN570 1TB 220500000000, 931.5GB



Tentativas:
Atualizei a BIOS da placa-mãe pelo pendrive.
Tentei usar o diskpart no momento da instalação e o comando list disks só reconhece o pendrive de instalação do windows
Procurei alguns tutoriais, mas os menus e as opções para outras placas TUF gaming são diferentes.

Alguém sabe como se faz a instalação desse SSD na placa-mãe?

Obrigado!

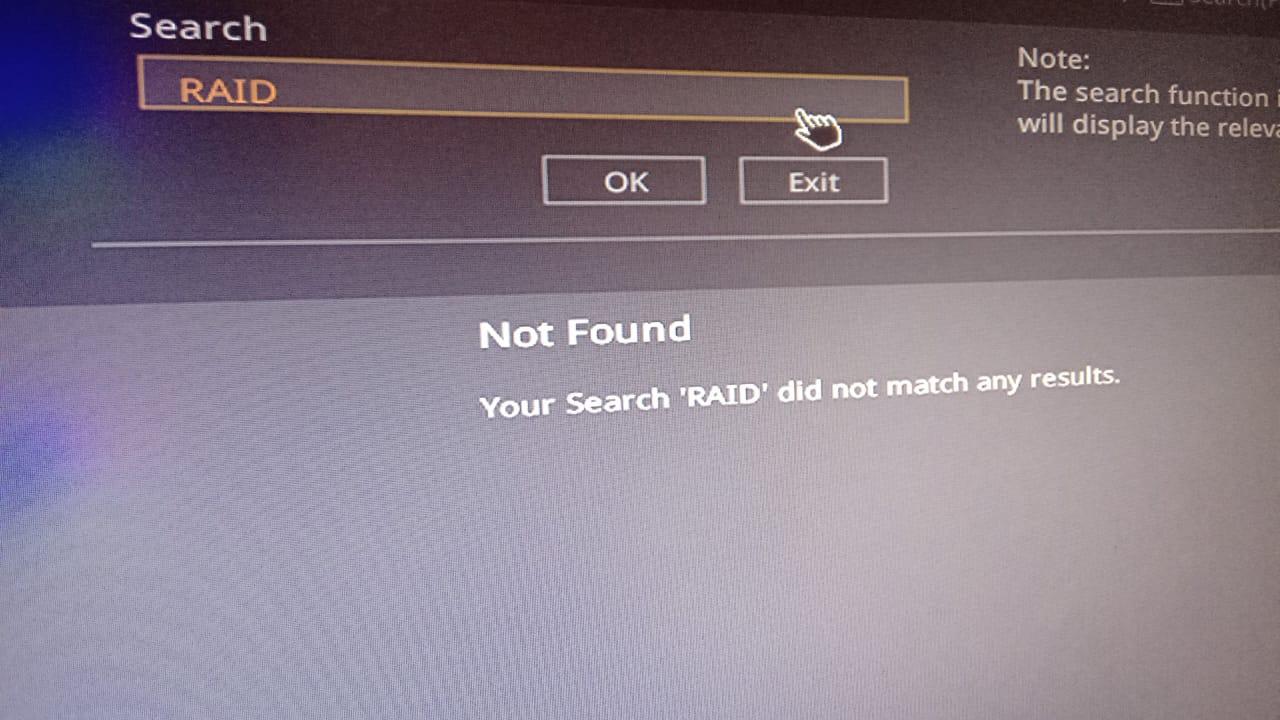

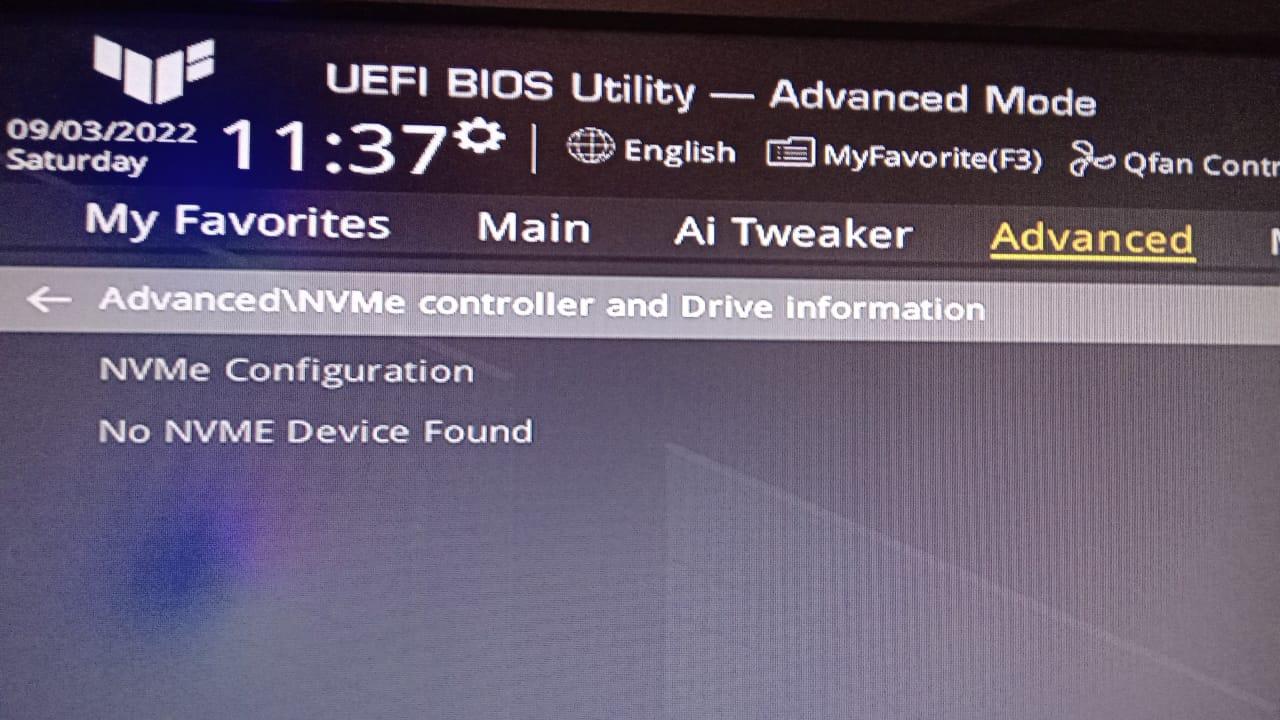

Esses 2 prints das telas NVMe e da busca sobre o RAID, não aparecem em opção nenhuma.

[RS Faria]

@diegomrz



Essa placa tem 2 slots M.2.. Isso ocorre em ambos?? Qual a CPU usada??

[Visitante]

@diegomrz Eu nunca me interessei por RAID, mas tenho a pequena impressão de que li que NVMe não faz RAID.

@diegomrz Mas também não sei te dizer se isso é referente a NVMe e outros tipos de discos. Ou  NVMe + NVMe. Porque como eu disse, não tenho real interesse em RAID.

[diegomrz]

@RS Faria
É um i7 12700F... vou tentar o segundo slot pra ver se reconhece... Testei uma SATA Kingston e também não reconheceu..

@Gui GC, Eu estava tentando alocar os discos para instalar o Windows, qual forma eu deveria usar para NVMe?

Eu sempre usei HD e SSD SATA, pra mim o NVMe é novidade... Vou pesquisar mais sobre RAID para entender... Obrigado

[Visitante]

@diegomrz Pelo que vi na especificação da placa-mãe os slots M.2 são NVMe apenas e não suportam SATA.



Retire todos os outros discos do PC se você está tentando instalar o Windows em um PC que já possui sistema operacional.



Se tiver alguma opção setada em RAID, eu alteraria para AHCI.



NVMe só vai dar boot em UEFI, procure na BIOS provavelmente em uma aba chamada BOOT por Storage Device e mude para UEFI.





[diegomrz]

@Gui GC



Tentei tudo aqui, mudei as configs para UEFI e pesquisei mais sobre RAID, tem como alocar o disco em RAID no modo UEFI.

Nas instruções da placa-mãe eles até sugerem criar uma partição RAID, mas instruções que aparecem nesse tutorial, não consigo seguir porque essas opções não aparece na BIOS da minha Placa

https://www.ASUS.com/br/support/FAQ/1045089/

[Marcos FRM]

3 horas atrás, diegomrz disse:

Tela advanced da BIOS:

No Advanced\Intel(R) Rapid Storage Technology aparece listado como Non-RAID



Tem algo configurável sobre isso em "PCH Storage Configuration"? Esse troço faz o dispositivo NVMe sumir do barramento PCIe e aparecer dentro do espaço de memória do controlador AHCI[*]! Se for uma plataforma bem recente, a mídia de instalação do Windows não tem o driver embutido, daí tem que fornecer manualmente com um pendrive e tal, baixando do site da Intel. Geralmente tem como voltar para o modo AHCI, que deixa as unidades separadas e coloca o NVMe de volta "sozinho" no barramento PCIe, daí Windows e Linux reconhecem sem dor de cabeça.



[*] https://lore.kernel.org/lkml/[email protected]/

[diegomrz]

@Marcos FRM

Tirei o sata e to tentando só com o SSD...
Não aparece essa opção AHCI, Vou baixar os drivers e configurar aqui pra ver se reconhece...


[Marcos FRM]

"Advanced\Intel(R) Rapid Storage Technology" não é configurável?



Talvez realmente não tenha como voltar ao modo AHCI puro. Nesse caso, baixe f6vmdflpy-x64.zip de



https://www.intel.com.br/content/www/br/pt/download/720755/intel-rapid-storage-technology-driver-installation-software-with-intel-optane-memory-11th-and-12th-gen-platforms.html



descompacte-o e coloque num pendrive. No instalador do Windows, use a opção de fornecer driver e selecione o pendrive.

[diegomrz]

@Marcos FRM

Era exatamente esse o problema. Quando puxei esse driver na instalação já carregou as partições aqui.
Consegui instalar o Windows. Você salvou meu fds...hahaha
Muito obrigado!

E obrigado a todos os que tentaram me ajudar aqui. espero que esse tópico ajude outras pessoas que encontrar nas buscas futuramente.


[Marcos FRM]

Marque o post #9 como solução para organizar o fórum.

[Raphael Custodio]

Boa Tarde amigo, eu vou comprar essa mesma placa. Gostaria de saber se ela tem suporte ao RAID 0 no NVMe. nos seu print e pelo o que eu consegui ver de videos na internet, parece que ela não tem a opção de colocar RAID 0 no NVMe. poderia tira essa duvida por favor?

[vervloet71]

Bom dia! Tive o mesmo problema, mas seu tópico me ajudou, alías

Em 03/09/2022 às 19:37, Marcos FRM disse:

"Advanced\Intel(R) Rapid Storage Technology" não é configurável?



Talvez realmente não tenha como voltar ao modo AHCI puro. Nesse caso, baixe f6vmdflpy-x64.zip de



https://www.intel.com.br/content/www/br/pt/download/720755/intel-rapid-storage-technology-driver-installation-software-with-intel-optane-memory-11th-and-12th-gen-platforms.html



descompacte-o e coloque num pendrive. No instalador do Windows, use a opção de fornecer driver e selecione o pendrive.

Também me ajudou!! Foi somente instalar o drive e bingo!!

Brigadão!!! Ainda bem que acompanhei o tópico e o salvei nos favoritos!!
